    ：WA-跨地區-NLB-ECS部署模板

    文件中心

    ：WA-跨地區-NLB-ECS部署模板

    更新時間：Oct 12, 2025

    模板ID

    FOOKUK1EPTFB97PA

    地址：https://bpstudio.console.alibabacloud.com/bpStudio/topo?TemplateId=FOOKUK1EPTFB97PA

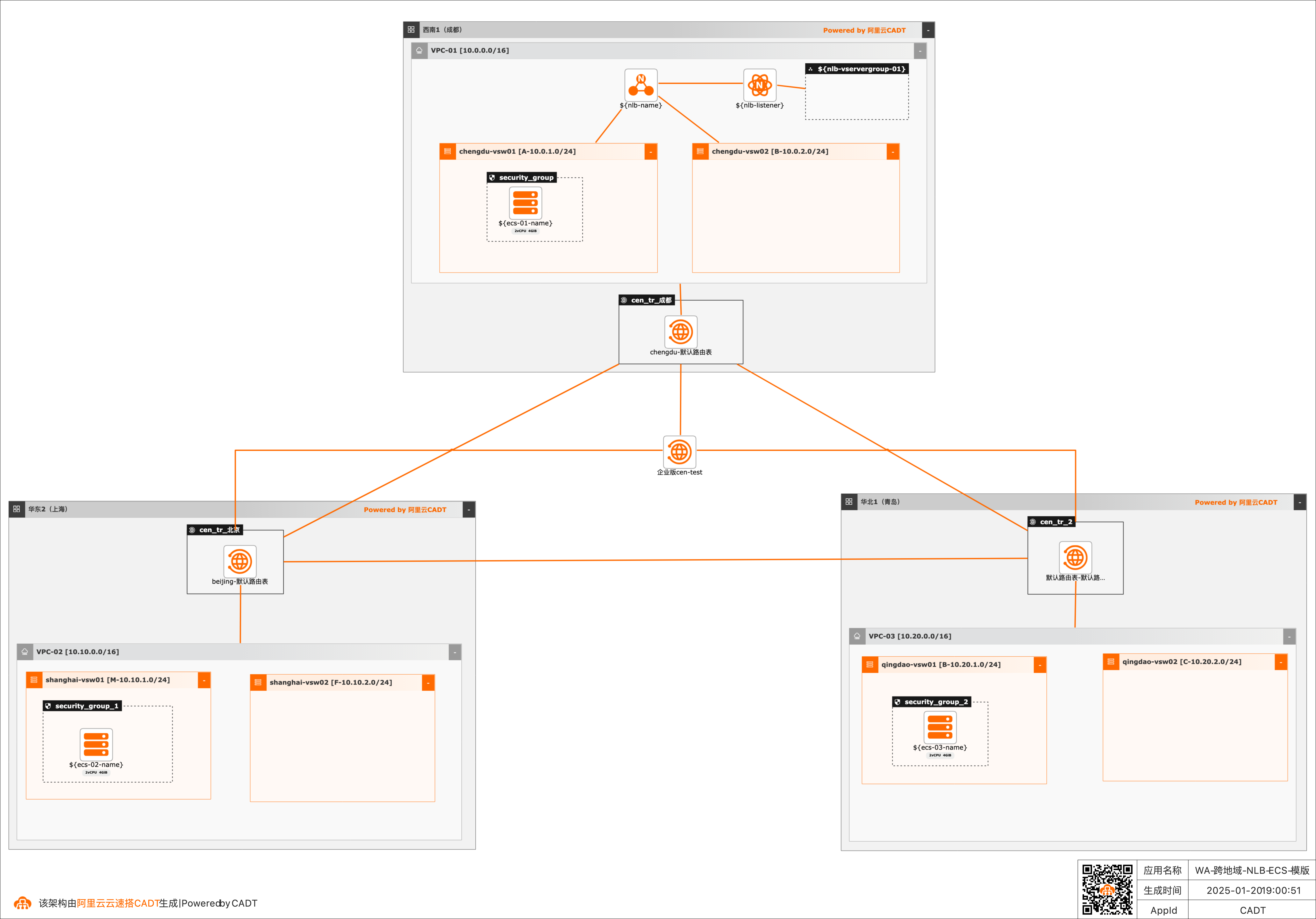

    模板架構


    業務情境說明：

    業務上希望在A地區的NLB執行個體能夠掛載另外兩個不同地區的ECS執行個體，實現跨地區高可用。按需設計架構：

    在阿里雲西南1（成都）地區建立了Virtual Private Cloud1，在VPC1中建立了一個NLB執行個體，並在VPC1內建立了Elastic Compute Service1作為用戶端測實驗證跨地區負載平衡訪問；

    同時在華東2（上海）建立了Virtual Private Cloud2，並在VPC2中建立了Elastic Compute Service2執行個體；

    在華北1（青島）建立了Virtual Private Cloud3並在VPC3中建立了Elastic Compute Service3執行個體，ECS2與ECS3中部署了相同的服務。

    三個地區的互聯，基於阿里雲的雲企業網和轉寄路由器實現，並配置跨地區串連和頻寬。

    參數變數

    參數變數類型包括String、Integer、Boolean、Map等，通過variables傳遞相關參數值。

    如果未傳遞，則使用預設值。 如果修改模板變數配置，可以參考：模板變數配置

    序號

    變數名稱

    變數類型

    預設值

    描述

    1

    ${cen-name}

    String

    企業版cen-test

    雲企業網名稱

    2

    ${nlb-name}

    String

    nlb-test

    NLB執行個體名稱

    3

    ${instance-tags}

    Map

    {"createBy":"cadt"}

    資源標籤

    4

    ${nlb-listener}

    String

    nlb_listener_80

    NLB的監聽

    5

    ${nlb-listener-port}

    Integer

    80

    監聽連接埠

    6

    ${nlb-vservergroup-01}

    String

    nlb_servergroup

    虛擬伺服器組

    7

    ${nlb-sg-backend-port}

    List<Map>

    [{"backend_port":"80","weight":100}]

    伺服器組連接埠配置

    8

    ${ecs-01-num}

    Integer

    1

    ECS01的執行個體數量

    9

    ${ecs-01-type}

    String

    ecs.c6.large

    ECS01的執行個體規格

    10

    ${ecs-01-name}

    String

    ecs-chengdu-01

    ECS01的執行個體/主機名稱

    11

    ${ecs-01-password}

    String

    Test1234

    ECS01的密碼

    12

    ${ecs-01-privateip}

    String

    10.0.1.100

    ECS01的私網IP地址

    13

    ${ecs-02-num}

    Integer

    1

    ECS02的執行個體數量

    14

    ${ecs-02-type}

    String

    ecs.c6.large

    ECS02的執行個體規格

    15

    ${ecs-02-name}

    String

    ecs-shanghai-01

    ECS02的執行個體/主機名稱

    16

    ${ecs-02-password}

    String

    Test1234

    ECS02的密碼

    17

    ${ecs-02-privateip}

    String

    10.10.1.100

    ECS02的私網IP地址

    18

    ${ecs-03-num}

    Integer

    1

    ECS03的執行個體數量

    19

    ${ecs-03-type}

    String

    ecs.c6.large

    ECS03的執行個體規格

    20

    ${ecs-03-name}

    String

    ecs-qingdao-01

    ECS03的執行個體/主機名稱

    21

    ${ecs-03-password}

    String

    Test1234

    ECS03的密碼

    22

    ${ecs-03-privateip}

    String

    10.20.1.100

    ECS03的私網IP地址

    命令列調試

    YAML檔案傳參配置樣本（預設VPC、交換器、共用頻寬、NLB、ECS均為新建立）：

    template_id: FOOKUK1EPTFB97PA
#area_id: "cn-beijing"
instances:
#  - node_type: vpc
#    node_name: vpc-01
#    id: vpc-bp**********ws
#  - node_type: vswitch
#    node_name: chengdu-vsw01
#    id: vsw-bp**********0ex
#  - node_type: vswitch
#    node_name: chengdu-vsw02
#    id: vsw-bp**********1ek
#  - node_type: vpc
#    node_name: vpc-02
#    id: vpc-bp**********ws
#  - node_type: vswitch
#    node_name: shanghai-vsw01
#    id: vsw-bp**********0ex
#  - node_type: vswitch
#    node_name: shanghai-vsw02
#    id: vsw-bp**********1ek
#  - node_type: vpc
#    node_name: vpc-03
#    id: vpc-bp**********ws
#  - node_type: vswitch
#    node_name: qingdao-vsw01
#    id: vsw-bp**********0ex
#  - node_type: vswitch
#    node_name: qingdao-vsw02
#    id: vsw-bp**********1ek
# 預設建立VPC和交換器，已注釋對應參數。複用現有VPC和交換器時，取消注釋，替換對應的執行個體ID

variables:
  ${nlb-name}: "ali-prod-nlb"
  ${nlb-network-type}: "Intranet"
  # 私網:Intranet,公網:Internet
  ${nlb-listener}: "listener_TCP_80"
  ${nlb-listener-port}: "80"
  ${nlb-vservergroup-01}: "SG_TCP_01"
  ${nlb-sg-backend-port}: "[{\"backend_port\":\"80\",\"weight\":\"100\"}]"
  ${cen-name}: "企業版CEN-01"
  ${ecs-01-num}: "1"
  ${ecs-01-type}: "ecs.c6.large"
  ${ecs-01-name}: "ecs-chengdu-01"
  ${ecs-01-privateip}: "10.0.1.100"
  ${ecs-01-password}: "Test1234"
  ${ecs-02-num}: "1"
  ${ecs-02-type}: "ecs.c6.large"
  ${ecs-02-name}: "ecs-shanghai-01"
  ${ecs-02-privateip}: "10.10.1.100"
  ${ecs-02-password}: "Test1234"
  ${ecs-03-num}: "1"
  ${ecs-03-type}: "ecs.c6.large"
  ${ecs-03-name}: "ecs-qingdao-01"
  ${ecs-03-privateip}: "10.20.1.100"
  ${ecs-03-password}: "Test1234"
  ${instance-tags}: "{\"env\":\"test\",\"createBy\":\"cadt\"}"
  #${resourcegroupId}: "rg-ac*****y"

configuration:
  enableMonitor: "0"
  enableReport: "0"

output:
  nlb:
    - Address
    - Port
  ecs:
    - Private_ip

    備忘說明：

    1、如果需要替換模板中的已保有執行個體，比如使用存量的VPC、交換器等。可以替換對應的instances的ID欄位。

    instances:
  - node_type: vpc
    node_name: vpc-01
    id: vpc-bp**********ws
  - node_type: vswitch
    node_name: chengdu-vsw01
    id: vsw-bp**********0ex
  - node_type: vswitch
    node_name: chengdu-vsw02
    id: vsw-bp**********1ek
  - node_type: vpc
    node_name: vpc-02
    id: vpc-bp**********ws
  - node_type: vswitch
    node_name: shanghai-vsw01
    id: vsw-bp**********0ex
  - node_type: vswitch
    node_name: shanghai-vsw02
    id: vsw-bp**********1ek
  - node_type: vpc
    node_name: vpc-03
    id: vpc-bp**********ws
  - node_type: vswitch
    node_name: qingdao-vsw01
    id: vsw-bp**********0ex
  - node_type: vswitch
    node_name: qingdao-vsw02
    id: vsw-bp**********1ek
