API Gateway：Nacos

概述

本文依次介紹如下步驟：

1. 建立VPC融合專享執行個體

2. 部署Nacos服務並註冊微服務應用

3. 建立分組

4. 建立後端服務

5. 建立API

6. 建立應用並授予API的調用許可權

7. 調試API

原理說明

Nacos作為服務的註冊中心，可以接收微服務執行個體的註冊請求，並將執行個體資訊儲存在註冊表中。API Gateway整合Nacos主要應用的是Nacos的服務發現能力，如下圖所示，網關作為服務的訂閱者，可以從Nacos擷取微服務執行個體的地址、連接埠等資訊，並根據地址和連接埠將請求分發到後端的多個微服務執行個體中，從而實現動態路由和負載平衡。

以下流程圖展示了API Gateway訪問微服務後端的具體過程：

1. 服務的提供者將微服務應用註冊到Nacos伺服器。

2. API Gateway向Nacos發送請求，擷取服務執行個體的相關資訊，包括服務的IP地址、連接埠Port以及權重Weight等。為了減少網路間的通訊次數、提高響應速度，網關會將擷取到的服務執行個體資訊緩衝起來。

3. 用戶端的請求到達API Gateway後，網關首先從緩衝中擷取一個可用的微服務執行個體地址，每個執行個體被選擇的機率與其權重Weight成正比。然後網關根據IP:Port向指定的微服務Server發送HTTP請求並擷取後端響應，最後將響應結果返回給用戶端。

4. 如果微服務應用的資訊發生變動，例如某個服務執行個體下線或者增加了新的服務執行個體，那麼Nacos會將更新後的執行個體資訊推送給網關，網關則會根據接收到的服務資訊即時更新緩衝，以確保網關側和Nacos側的服務資訊保持相同。

5. 用戶端再次請求API Gateway，網關會根據最新的微服務地址資訊進行請求的路由和轉寄。

步驟一：建立VPC融合專享執行個體

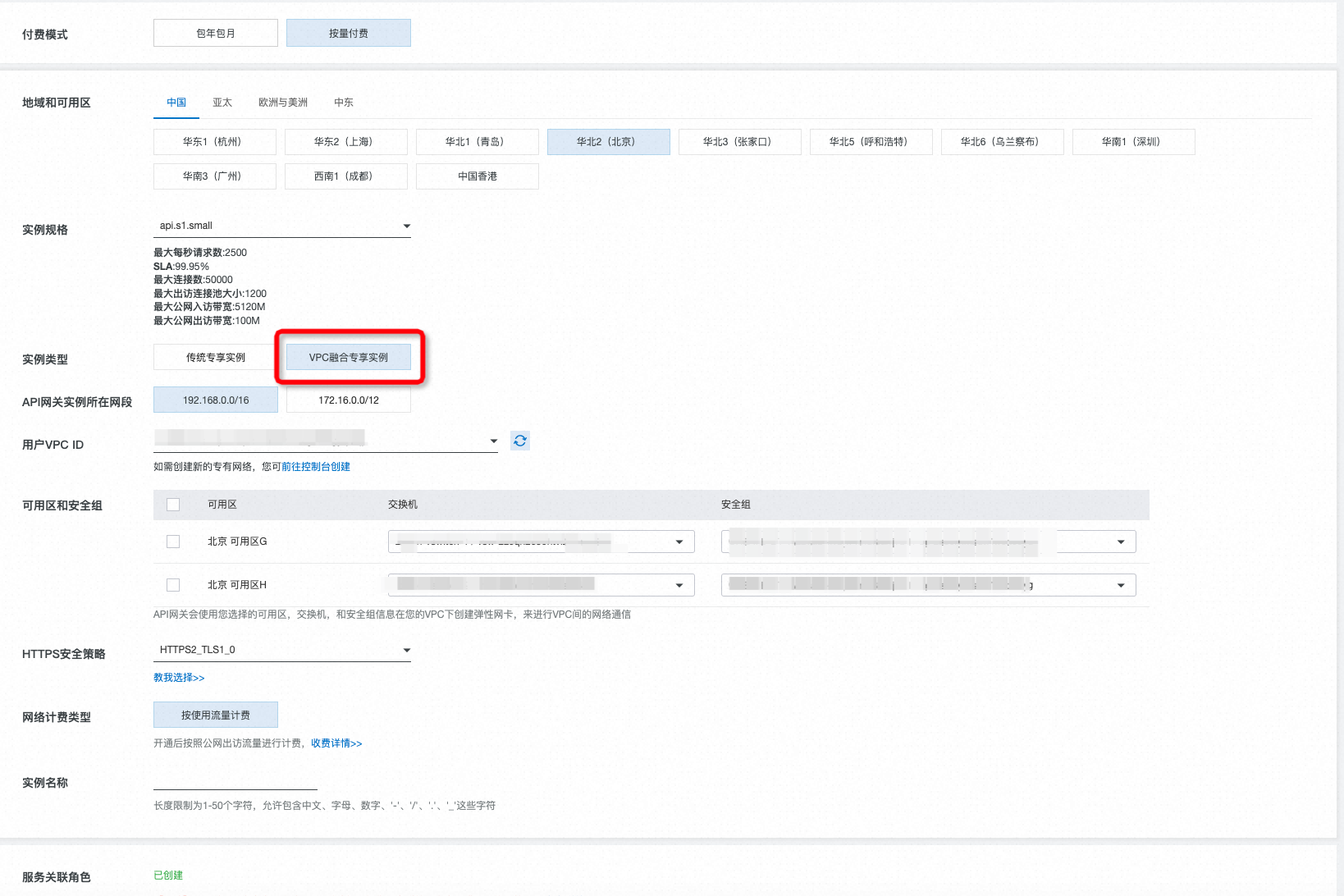

由於API Gateway與Nacos、與註冊在Nacos上的微服務應用之間僅支援內網通訊，而傳統的專享執行個體又無法實現自訂內網通訊，因此我們提供了一種新型的VPC融合專享執行個體，以支援API Gateway通過內網打通使用者的VPC，融合執行個體的建立過程可參考建立VPC融合專享執行個體。建立執行個體時，您需要將自己的VPC綁定到網關執行個體上，即在執行個體建立頁面選擇可用的使用者VPC ID，並設定可用性區域、交換器和安全性群組。配置完成後，網關便可通過內網訪問指定交換器下的雲資源。

步驟二：部署Nacos服務並註冊微服務應用

1. 部署Nacos服務

   Nacos服務需部署在步驟一中選擇的【VPC-可用性區域-交換器】下，您可以選擇原生的Nacos服務，將其部署在所選交換器下的ECS中，這樣Nacos服務的訪問地址便可設定為"ECS的內網IP:Nacos服務的Port"。建立ECS時，網路類型選擇專用網路，VPC和交換器需和步驟一中的配置保持相同。

   說明

   原生Nacos的建立過程可參考部署Nacos，ECS的建立過程可參考建立ECS。

   您也可以使用阿里雲的微服務引擎（MSE）來建立Nacos服務，建立Nacos時，網路類型選擇專用網路，VPC和交換器需和步驟一中的配置保持相同。建立完成後，可在MSE的執行個體列表頁查看Nacos的訪問地址。

   說明

   使用MSE建立Nacos的過程可參考建立Nacos引擎。

2. 註冊微服務應用

   您的微服務應用也需部署在步驟一中選擇的【VPC-可用性區域-交換器】下，這樣才能確保微服務能夠成功註冊到Nacos並能夠被API Gateway成功訪問。您可以選擇將微服務應用部署在ECS中，該ECS需建立在步驟一中指定的交換器下。

   重要

   註冊到Nacos上的微服務應用必須支援HTTP調用。

步驟三：建立分組

API分組是API的嵌入式管理單元，因此需要先建立API分組，然後在分組下建立API。 登入API Gateway控制台，在左側導覽列選擇API管理 > 分組管理，單擊介面右上方的建立分組按鈕，在彈窗頁面填寫分組資訊，執行個體選擇步驟一中建立的VPC融合執行個體，分組名稱和BasePath可自行設定。建立完成後，可在分組列表查看剛剛建立的分組，單擊名稱即可進入到分組詳情頁，在詳情頁您可以執行綁定網域名稱、修改基本資料、切換執行個體類型等操作。

API分組會自動建立公網次層網域，此次層網域僅供調試使用，如果直接存取此網域名稱，每天有1000次的限制（海外Region及中國香港限制100次/天），因此建議您在使用時為分組綁定您的獨立網域名稱。

步驟四：建立後端服務

進入API Gateway控制台，在左側導覽列選擇API管理 > 後端服務。在介面的右上方單擊建立後端服務，在彈窗建立後端服務頁面填寫後端服務名稱，後端類型選擇服務發現。建立完成後，您可以在後端服務列表中找到剛剛建立的後端服務，單擊服務名稱即可進入後端服務詳情介面。

本例中，我們選擇線上環境，只有在環境上建立了後端服務，建立的API才發行就緒到相應的環境。在介面的右側單擊建立，進入後端服務配置介面：

您需要在上圖中的配置介面填寫Nacos服務和微服務應用的相關資訊，包括：

• NACOS地址：Nacos服務的內網地址，必填參數，可參考步驟一填寫Nacos的實際部署地址。

• 命名空間：微服務應用所屬的Namespace，必填參數，注意此處應填寫的是命名空間ID。

• 分組：微服務應用所在的分組的名稱，必填參數。

• 服務名：微服務應用的名稱，必填參數。

• 許可權認證：Nacos的許可權認證方式，必填參數，認證方式可選擇無認證、帳號密碼認證或金鑰組認證。

• 叢集：微服務應用所在的叢集名稱，非必填參數，如果需要設定多個叢集，那麼多個叢集名稱請以逗號間隔。

若您的Nacos服務開啟了許可權認證，那麼您也需要填寫相關的鑒權資訊。如果您使用的是原生Nacos且開啟了帳號密碼認證，那麼您需要選擇的許可權認證方式為帳號密碼認證，並需要填寫相應的帳號和密碼資訊。如果您使用阿里雲的MSE來管理Nacos，那麼您可以選擇使用金鑰組認證的鑒權方式，採用此種認證方式時，您需要先建立一個RAM使用者，並需要為該使用者授予MSE資源的唯讀許可權，然後在後端服務配置頁面填寫RAM使用者的AccessKey和SecretKey。如果您的Nacos服務並未啟用許可權認證，那麼您可以選擇無認證。

步驟五：建立API

進入API Gateway控制台，在左側導覽列選擇API管理 > 後端服務。在後端服務列表頁面選擇已建立的後端服務，單擊操作列下的建立API。

1. API基本資料

本環節介紹如何配置API的基本資料，包括API分組、API名稱、安全認證方式、API類型和描述等。API分組選擇剛剛建立的分組，安全認證選擇阿里雲APP，AppCode認證選擇允許AppCode認證（header&Query），API名稱和描述資訊您可以自行設定。

2. 定義API請求

本環節是定義client端（如瀏覽器、手機APP或其他的業務系統）如何請求您的API，需要確定的內容包括請求類型、協議、請求Path、HTTP Method、入參請求模式、和入參定義，您可以根據實際情況設定用戶端請求的Path和Method等資訊。

3. 定義API後端服務

本環節是定義API Gateway收到client端的請求後，進行何種參數映射、處理，以及串連哪個後端地址。本例中的後端配置選擇使用已有的後端服務，後端服務類型選擇服務發現，後端服務選擇之前建立的後端服務，後端請求的Path、Method以及逾時時間您可以自行設定。

4. 定義返回結果

本環節用於API協助文檔的自助產生，協助API使用者更好地理解。可以設定返回結果樣本和失敗返回結果樣本。本例中不涉及到這部分，因此可以單擊建立按鈕。

5. 發布API

在上一環節儲存成功後，需要發布API。您對API進行過任何的配置，都需要發布到對應的環境中才能夠生效。本例中在建立後端服務的時候，只線上上環境進行了後端服務配置，因此這裡只發行就緒到線上環境，如果您需要發布到其他環境，需要在您剛建立的後端服務的其他環境配置後端服務定義。單鍵發行，按照控制台頁面的提示，把此API發布到“線上“環境。

步驟六：建立應用並授予API的調用許可權

應用（APP）是您調用API服務時的身份，在本例建立API的時候，認證方式選擇的是“阿里雲APP認證“，因此在API發布後，還需要建立APP，並將APP和API的對應關係建立好，才能夠正常訪問。具體操作步驟可參考授權管理。

步驟七：調試API

API Gateway提供了線上調試的功能，因此一般建議在API Gateway上完成API配置之後，先通過此功能確認API是否配置成功，然後再通過client端進行調用。

在API列表頁，單擊前面步驟中新增的API，進入詳情頁，單擊調試API。如果您定義了API的入參，在調試API頁面中也可以輸出不同的參數查看API的執行情況。

在調試API中，請注意選擇已經授權的APP，並且Stage選擇此APP授權好的環境，如果選擇錯誤的Stage，可能會造成API調試失敗。
