使用RocketMQ時，訊息堆積產生時容易導致系統負載過高。為避免服務崩潰，提高系統的可靠性和穩定性，您可以基於RocketMQ訊息堆積指標，使用KEDA（Kubernetes Event-driven Autoscaling）為應用的Auto Scaling方案，實現自動化和高效的容器水平伸縮（HPA）。

功能介紹

RocketMQ是一種高效能、高可靠、高擴充性的分布式訊息中介軟體，已被廣泛應用於企業級應用中。但使用RocketMQ時，容易產生訊息堆積的問題，尤其是在高負載情況下。訊息堆積容易導致系統負載過高，甚至導致服務崩潰。

在此情境下，您可以使用Kubernetes事件驅動自動調整工具KEDA，根據自訂的RocketMQ訊息堆積指標，啟動容器水平伸縮應用。此方案可以協助您實現自動化和高效性的應用程式伸縮，從而提高系統的可靠性和穩定性。如果您採用的是開源的RocketMQ，考慮通過JMX的Prometheus Exporter提供訊息對接的資料也可以實作類別似的能力。更多資訊，請參見RocketMQ開源社區。

本文使用阿里雲Prometheus作為資料來源，介紹如何?RocketMQ的訊息對接伸縮對象配置。

前提條件

已部署ack-keda組件，請參見事件驅動彈性。
已建立訊息佇列RocketMQ版5.x系列執行個體，請參見建立執行個體。
5.x的Serverless執行個體能夠根據業務負載快速伸縮資源，支援根據實際的使用量分配資源和計算費用，能夠有效地節約成本。更多資訊，請參見RocketMQ 5.x Serverless執行個體概述。
已在ARMS中接入阿里雲 RocketMQ(5.0) 服務。
已安裝Golang運行環境。

步驟一：部署工作負載

本樣本建立一個名為sample-app的Nginx樣本應用。

登入Container Service管理主控台，在左側導覽列選擇叢集列表。
在叢集列表頁面，單擊目的地組群名稱，然後在左側導覽列，選擇工作負載 > 無狀態。

在無狀態頁面，單擊使用YAML建立資源，按照頁面提示選擇樣本模板為自訂，使用如下範例程式碼建立一個名為sample-app的Nginx應用。

apiVersion: apps/v1
kind: Deployment
metadata:
  name: sample-app
  namespace: default
  labels:
    app: sample-app
spec:
  replicas: 1
  selector:
    matchLabels:
      app: sample-app
  template:
    metadata:
      labels:
        app: sample-app
    spec:
      containers:
      - name: sample-app
        # 修改為業務真實的RocketMQ的消費者鏡像。
        image: alibaba-cloud-linux-3-registry.cn-hangzhou.cr.aliyuncs.com/alinux3/nginx_optimized:20240221-1.20.1-2.3.0
        resources:
          limits:
            cpu: "500m"

步驟二：通過ScaledObject配置伸縮策略

您可以通過ScaledObject YAML檔案配置KEDA的伸縮策略，包括擴縮容的對象、最大最小副本數、擴縮容閾值（訊息堆積量閾值）等。在配置ScaledObject前，您需要擷取RocketMQ執行個體指標資料的Prometheus地址等資訊。

1、在RocketMQ控制台擷取RocketMQ執行個體資訊

登入雲訊息佇列 RocketMQ 版控制台，在左側導覽列單擊執行個體列表。
在頂部功能表列選擇地區，如華東1（杭州），然後在執行個體列表中，單擊目標執行個體名稱。
在左側導覽列，單擊Topic 管理，查看並記錄名稱的值和右上方執行個體 ID，例如：keda、mq-cn-uax33****。

2、在Prometheus控制台擷取RocketMQ執行個體的Prometheus資料來源

登入ARMS控制台。
在左側導覽列選擇Prometheus監控 > 執行個體列表，進入可觀測監控 Prometheus 版的執行個體列表頁面。

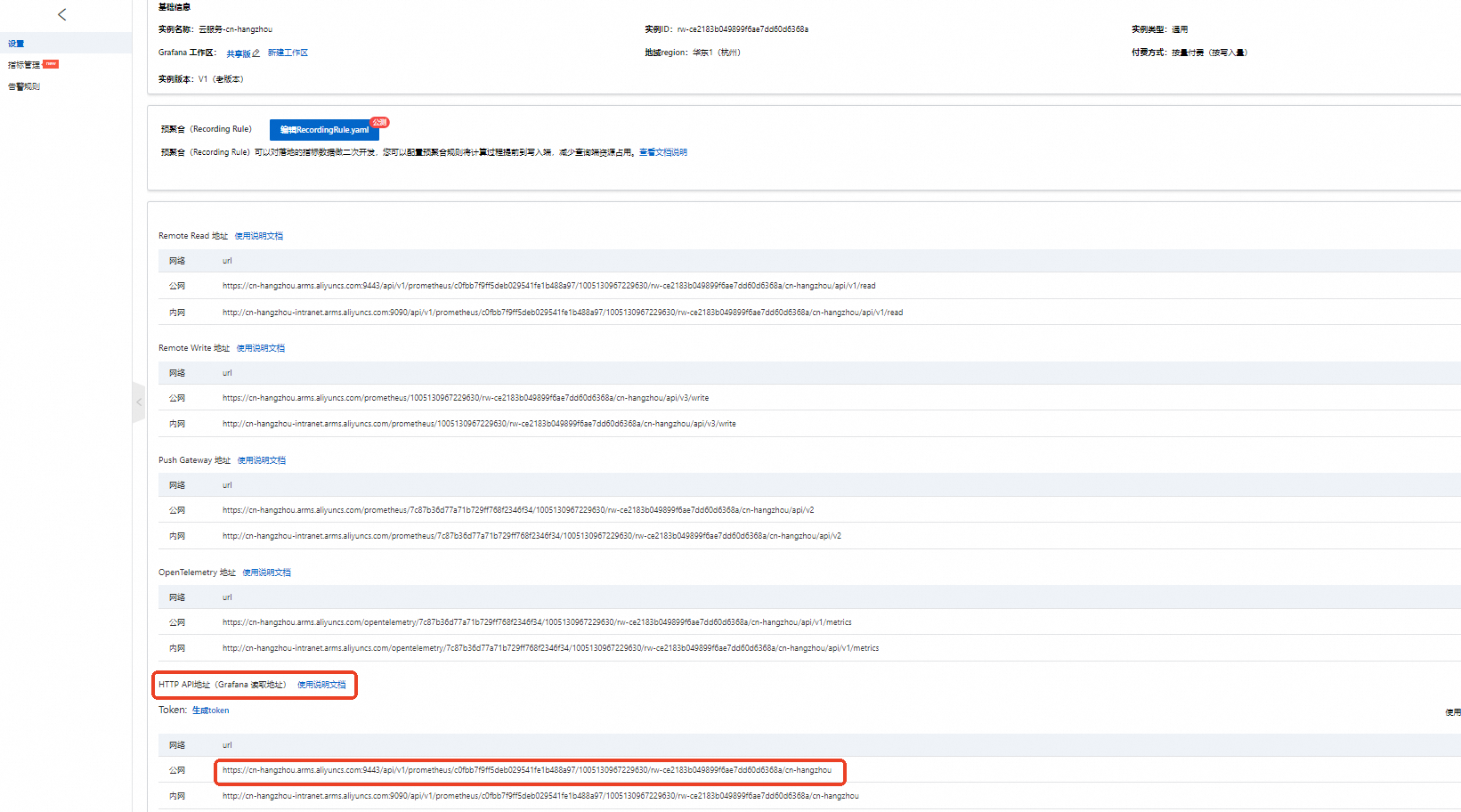

單擊目標執行個體雲端服務-{{RegionId}}，在左側導覽列，單擊設定，記錄HTTP API地址（Grafana 讀取地址）。

3、建立ScaledObject YAML檔案

使用如下內容，建立ScaledObject.yaml，配置伸縮策略。

apiVersion: keda.sh/v1alpha1
kind: ScaledObject
metadata:
  name: prometheus-scaledobject
  namespace: default
spec:
  scaleTargetRef:
    name: sample-app
  maxReplicaCount: 10
  minReplicaCount: 2
  triggers:
  - type: prometheus
    metadata:
      serverAddress: http://cn-beijing.arms.aliyuncs.com:9090/api/v1/prometheus/8cba801fff65546a3012e9a684****/****538168824185/cloud-product-rocketmq/cn-beijing
      metricName: rocketmq_consumer_inflight_messages
      query: sum({__name__=~"rocketmq_consumer_ready_messages|rocketmq_consumer_inflight_messages",instance_id="rmq-cn-uax3xxxxxx",topic=~"keda"}) by (consumer_group)
      threshold: '30'

參數說明如下。

參數	說明
`scaleTargetRef.name`	配置擴縮容的對象，這裡配置步驟一：部署工作負載建立好的應用sample-app。
`maxReplicaCount`	擴容的最大副本數。
`minReplicaCount`	縮容的最小副本數。
`serverAddress`	配置儲存RocketMQ指標資料的Prometheus地址，即上文記錄的HTTP API地址（Grafana 讀取地址）。
`metricName`	PromQL請求資料。
`query`	對metricName中PromQL請求的資料做彙總操作，此處彙總方式為訊息堆積量的PromQL。
`threshold`	擴縮容的閾值。本樣本將訊息堆積量30作為閾值，超過30時會觸發擴容。

執行如下命令，部署檔案並查看建立的資源。

# 下發伸縮配置。
kubectl apply -f ScaledObject.yaml

scaledobject.keda.sh/prometheus-scaledobject created

# 擷取伸縮配置狀態。
kubectl get ScaledObject

NAME                      SCALETARGETKIND      SCALETARGETNAME   MIN   MAX   TRIGGERS     AUTHENTICATION   READY   ACTIVE   FALLBACK   AGE
prometheus-scaledobject   apps/v1.Deployment   sample-app        2     10    prometheus                    True    False    False      105s

# 檢查HPA的產生情況。
kubectl get hpa

NAME                               REFERENCE               TARGETS      MINPODS   MAXPODS   REPLICAS   AGE
keda-hpa-prometheus-scaledobject   Deployment/sample-app   0/30 (avg)   2         10        2          28m

（可選）使用Prometheus Token以提高資料讀取的安全性，並配置Prometheus Token的驗證。

展開查看詳細步驟

按照頁面提示，產生Prometheus Token。

建立一個Secret，其中需對customAuthHeader: "Authorization"、customAuthValue這兩個欄位的Value值進行Base64編碼。

apiVersion: v1
kind: Secret
metadata:
  name: keda-prom-secret
  namespace: default
data:
  customAuthHeader: "QXV0Xxxxxxxlvbg=="
  customAuthValue: "kR2tpT2lJeFpXSmxaVFV6WlMTxxxxxxxxRMVFE0TUdRdE9USXpaQzFqWkRZd09EZ3dOVFV5WWpZaWZRLjlDaFBYU0Q2dEhWc1dQaFlyMGh3ZU5FQjZQZWVETXFjTlYydVNqOU82TTQ="

參見下方範例程式碼，建立KEDA請求資料的憑證，並部署到叢集中。

apiVersion: keda.sh/v1alpha1
kind: TriggerAuthentication
metadata:
  name: keda-prom-creds
  namespace: default
spec:
  secretTargetRef:
    - parameter: customAuthHeader
      name: keda-prom-secret
      key: customAuthHeader
    - parameter: customAuthValue
      name: keda-prom-secret
      key: customAuthValue

在ScaledObject YAML檔案中，配置authenticationRef欄位，填寫建立的憑證名稱。

apiVersion: keda.sh/v1alpha1
kind: ScaledObject
metadata:
  name: prometheus-scaledobject
  namespace: default
spec:
  scaleTargetRef:
    name: sample-app
  maxReplicaCount: 10
  minReplicaCount: 2
  triggers:
  - type: prometheus
    metadata:
      serverAddress: http://cn-beijing.arms.aliyuncs.com:9090/api/v1/prometheus/8cba801fff65546a3012e9a684****/****538168824185/cloud-product-rocketmq/cn-beijing
      metricName: rocketmq_consumer_inflight_messages
      query: sum({__name__=~"rocketmq_consumer_ready_messages|rocketmq_consumer_inflight_messages",instance_id="rmq-cn-uax3xxxxxx",topic=~"keda"}) by (consumer_group)
      threshold: '30'
      authModes: "custom"
    authenticationRef: # 配置欄位。
        name: keda-prom-creds # 填寫憑證名稱。

說明

本樣本使用Custom authentication的認證類型。您可以參見KEDA社區文檔選擇其他認證方式。

步驟三：生產和消費資料

本樣本使用rocketmq-keda-sample專案生產和消費資料，請在專案代碼中配置步驟二中記錄的RocketMQ執行個體的地址、使用者名稱、密碼。

步驟四：使用生產和消費資料實現擴縮容

登入雲訊息佇列 RocketMQ 版控制台，在左側導覽列單擊執行個體列表。
在頂部功能表列選擇地區，如華東1（杭州），然後在執行個體列表中，單擊目標執行個體名稱，查看並記錄存取點和網路資訊。
在左側導覽列，單擊存取控制，然後單擊智能身份識別頁簽，查看並記錄執行個體使用者名稱和執行個體密碼。

運行Producer程式生產資料，然後執行如下命令，查看HPA伸縮情況。

kubectl get hpa

預期輸出：

NAME                               REFERENCE               TARGETS           MINPODS   MAXPODS   REPLICAS   AGE
keda-hpa-prometheus-scaledobject   Deployment/sample-app   32700m/30 (avg)   2         10        10         47m

預期輸出表明，sample-app應用已經擴容到KEDA組件設定的最大副本數。

關閉Producer程式，運行Consumer程式，然後執行如下命令，查看HPA伸縮情況。

kubectl get hpa -w
