    Container Service for Kubernetes：為叢集資料面組件啟用鏈路追蹤

    更新時間：May 29, 2025

    kubelet的鏈路追蹤可以記錄kubelet在節點上執行的關鍵操作軌跡，例如 Pod 生命週期管理、API 呼叫等，以便定位系統效能瓶頸並排查叢集問題。啟用後，kubelet的鏈路資訊將自動上報至Managed Service for OpenTelemetry，提供可視化的鏈路明細、即時拓撲等監控資料。

    如果您不熟悉鏈路追蹤，可參見基本概念瞭解相關基礎概念。

    前提條件

    • 已建立1.28及以上的ACK託管叢集、ACK專有叢集。如需升級，請參見手動升級叢集。

    • Helm為v3版本。如需升級，請參見將Helm V2升級遷移至Helm V3。

      安裝本功能依賴的組件OpenTelemetry Collector時，Helm需為3.9及以上版本。

    • 已開通Managed Service for OpenTelemetry並授權，請參見準備工作。

      可觀測鏈路 OpenTelemetry 版為分布式應用提供了完整的調用鏈路還原、調用請求量統計、鏈路拓撲、應用依賴分析等工具。
    說明

    使用本功能時，除ACK叢集產生的費用外，還會產生可觀測資料量計費，由Managed Service for OpenTelemetry收取。關於Managed Service for OpenTelemetry提供的免費額度和具體定價，請參見計費說明。

    實現叢集資料面的鏈路追蹤流程如下：

    1. 擷取Managed Service for OpenTelemetry資料存取點和鑒權Token，並將鑒權Token儲存在叢集Secret中，以便讓OpenTelemetry Collector正確讀取配置和鑒權資訊。

    2. 部署 OpenTelemetry Collector 組件，用於收集、處理和匯出觀測資料。

      ACK應用市場提供快速部署 OpenTelemetry Collector 的方式，可在叢集內以 DaemonSet 模式部署。

    3. 通過kubelet配置開啟鏈路追蹤並配置相關參數（採樣率），讓採集資料通過 OpenTelemetry Collector 轉寄至Managed Service for OpenTelemetry。

    步驟一：擷取存取點和鑒權Token

    1. 登入可觀測鏈路 OpenTelemetry 版控制台，在左側導覽列單擊接入中心。

    2. 在開源架構地區單擊OpenTelemetry卡片。

    3. 選擇資料上報地區，選擇串連方式為阿里雲內網方式，上報方式為gRPC，儲存存取點資訊供後續使用。

      初次接入的地區將會自動進行資源初始化，請按頁面提示完成操作。


    步驟二：將鑒權Token儲存到叢集Secret中

    將鑒權 Token 儲存到 ACK 叢集的Secret中後，並通過引用變數的方式在 OpenTelemetry Collector 使用此鑒權 Token 資訊。Secret 與下一步安裝的 OpenTelemetry Collector 需處於同一命名空間。

    OpenTelemetry Collector 預設部署在 otel-collector 命名空間。您可以手動建立 otel-collector 命名空間，也可以使用其他命名空間，並在安裝OpenTelemetry Collector時選擇該命名空間。

    1. 登入Container Service管理主控台，在左側導覽列選擇叢集列表。

    2. 在叢集列表頁面，單擊目的地組群名稱，然後在左側導覽列，選擇組態管理 > 保密字典。

    3. 單擊建立，按照頁面提示完成Secret的建立。

      配置項

      取值

      樣本

      名稱

      opentelemetry-exporter-config

      重要

      請使用此值，不要自訂名稱。


      類型

      Opaque

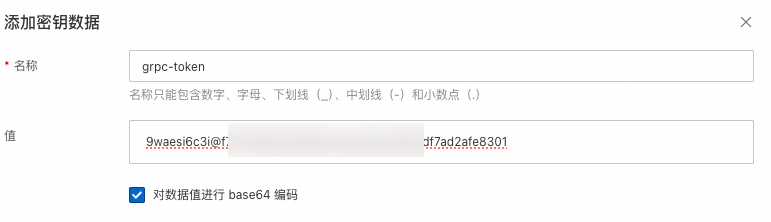

      以下為添加密鑰資料配置項：

      名稱

      grpc-token

      重要

      請使用此值，請勿自訂名稱。


      值

      步驟一擷取的鑒權Token資訊

      對資料值進行 base64 編碼

      是

    步驟三：安裝 OpenTelemetry Collector

    OpenTelemetry Collector 是一個可觀測資料擷取器，提供了統一的資料接收、處理和匯出能力。OpenTelemetry Collector 可支援對接各類開源可觀測資料（例如 Jaeger、Prometheus、Fluent Bit 等），避免需要部署多個可觀測採集器。

    1. 登入Container Service管理主控台，在左側導覽列選擇市場 > 應用市場。

    2. 搜尋opentelemetry-collector，點擊卡片。

      此頁麵包含組件介紹和組件Helm Chart的參數說明。您可以在此頁面瞭解，也可以根據下文指引完成必要配置。

    3. 然後在頁面右上方單擊一鍵部署，選擇叢集和命名空間，按照頁面指引進入下一步。

      組件的命名空間需與步驟二建立的Secret命名空間保持一致。

    4. 選擇Chart版本（建議使用預設版本），設定 Chart 參數，按照頁面提示完成Chart的安裝。

      參數

      說明

      樣本

      mode

      設定為 daemonset，以DaemonSet的模式部署 OpenTelemetry Collector 。

      mode: "daemonset"


      enableXtraceTokenFromSecret

      設定為 true，以通過環境變數引用鑒權 Token。開啟後，鑒權 Token 將不會以明文的方式儲存在 OpenTelemetry Collector 的 Secret 中，避免敏感資訊泄露。

      enableXtraceTokenFromSecret: true
      請確保您已完成步驟二的操作，避免Chart部署失敗。


      exporters

      添加名為otlp的資料匯出器（Exporter），用於指定鏈路資料上報的地址。

      將endpoint設定為步驟一中擷取的內網存取點。

      exporters:
  otlp:
    endpoint: <此前擷取的內網存取點>
    tls:
      insecure: true
    headers:
      Authentication: ${env:OPENTELEMETRY_GRPC_TOKEN}


      receivers

      添加名為otlp/kubelet的接收器（Receiver），監聽本地 4317 連接埠，通過 OTLP/gRPC 協議接收 kubelet 鏈路資料。

        receivers:
    otlp/kubelet: # 建立一個名為 otlp/kubelet 的接收器。
      protocols:
        grpc:
          endpoint: 127.0.0.1:4317


      service.pipelines.traces

      配置OpenTelemetry Collector 的處理管道，在 service.pipelines.traces.exporters中添加 otlp 匯出器，在service.pipelines.traces.receivers中添加 otlp/kubelet 接收器。

            traces:
        exporters:
          - debug
          - otlp
        processors:
          - memory_limiter
          - batch
          - resource
        receivers:
          - otlp
          - jaeger
          - zipkin
          - otlp/kubelet


      hostNetwork

      設定為 true，OpenTelemetry Collector 可直接使用主機的 IP 位址和連接埠進行通訊。

      hostNetwork: true


      成功安裝後，頁面將自動跳轉至Helm頁面。

      前往工作負載 > 守護進程集頁面，選擇組件的命名空間，如有名為 opentelemetry-collector-agent 的 DaemonSet 且所有Pod運行狀態為Running，表示安裝成功。

    步驟四：為 kubelet 開啟鏈路追蹤

    1. 登入Container Service管理主控台，在左側導覽列選擇叢集列表。

    2. 在叢集列表頁面，單擊目的地組群名稱，然後在左側導覽列，選擇節點管理 > 節點池。

    3. 在節點池列表的操作列下的image > Kubelet 配置，按照頁面提示添加自訂參數、瞭解注意事項、選擇待升級的節點，並設定批次更新策略（每批次的最大並行數），然後單擊提交。

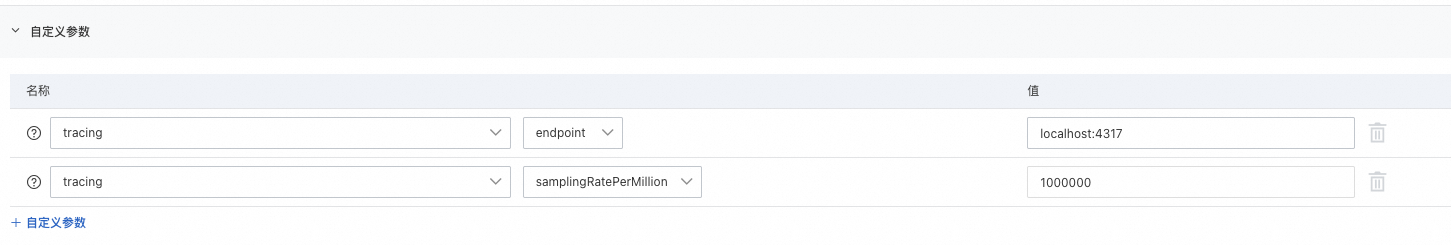

      • 下拉選擇 tracing，並選擇 endpoint，值填寫為 localhost:4317，代表 kubelet 鏈路資料將發送至 localhost:4317。該地址與中步驟三 otlp/kubelet Receiver 的 endpoint 對應。

      • 再次下拉選擇 tracing，並選擇 samplingRatePerMillion，控制採樣率，決定每一百萬次請求中被採樣的比例。鏈路追蹤可能會對叢集網路和CPU效能產生一定影響，具體取決於整體配置情況。如遇效能問題，可根據叢集的負載情況適當調低採樣率。

        例如，1000000表示100%的採樣率，即每一百萬次請求中，所有請求都會被採樣和記錄；100000表示10%的採樣率；10000表示1%的採樣率。


    步驟五：在可觀測鏈路 OpenTelemetry 版上查看調用鏈路資料

    1. 登入可觀測鏈路 OpenTelemetry 版控制台，在左側導覽列單擊應用列表。

    2. 在頁面頂部選擇地區，然後單擊應用程式名稱kubelet，按照控制台指引查看鏈路資訊。

      下方僅介紹主要頁簽。如需瞭解不同頁簽的詳細說明，請參見應用詳情的相關文檔。

      • 調用鏈分析頁簽：kubelet請求的調用鏈、應用拓撲等。

        • 在頁面左上方的搜尋方塊輸入resources.k8s.cluster.name : "叢集ClusterId"，篩選指定叢集的調用鏈。

          叢集ClusterId可在叢集列表中擷取。

        • 單擊Trace列表的Trace ID，查看一個kubelet請求的Trace詳情，包括拓撲視圖、涉及的服務數、調用的介面數等。

      • 提供服務頁簽：kubelet對外提供的介面的請求數、錯誤數和平均耗時等。

      • 依賴服務頁簽：對kubelet依賴服務的請求，例如請求containerd的請求數、錯誤數、平均耗時等。

    相關文檔

    如需監測並記錄集群API Server組件的鏈路資料，請參見為叢集控制面組件啟用鏈路追蹤。
