    Server Load Balancer:NLBのマルチポートリスニングと転送を有効にする

    ドキュメントセンター

    Server Load Balancer:NLBのマルチポートリスニングと転送を有効にする

    最終更新日:Dec 06, 2024

    多数のポートまたは動的に割り当てられたポートを使用するシナリオでは、リスナーを1つずつ構成すると、構成管理が非常に複雑になります。 さらに、構成エラーは、セキュリティリスクをもたらす可能性がある。 Network Load Balancer (NLB) は、マルチポートリスニング機能をサポートしています。これにより、NLBは、リスナーの複数のポートを使用して、ポート範囲ごとにリッスンし、ネットワークトラフィックを転送できます。 マルチポートリスニングは、構成管理を簡素化し、セキュリティリスクを軽減します。

    マルチポートリスニングとは何ですか?

    マルチポートリスニングにより、NLBはポート範囲でリッスンし、そのポート範囲に宛てられたネットワークトラフィックを転送できます。 リスニングは特定のポートに限定されなくなりました。

    NLBインスタンスのマルチポートリスニングを有効にすると、NLBインスタンスは指定されたポート範囲内のすべてのポートをリッスンし、バックエンドサーバー上の同じポートにリクエストを直接自動的に転送します。

    マルチポートリスニングを使用すると、複数のポートのネットワークトラフィックを柔軟に管理でき、構成管理が大幅に簡素化されます。 マルチポートリスニングは、多数のポートまたは動的に割り当てられたポートを使用するシナリオに最適です。

    主な機能

    1. ポート範囲によるリスニング: マルチポートリスニングでは、1000〜2000など、連続するポート番号を含むポート範囲を指定できます。 NLBは、指定されたポート範囲に該当するすべてのポートをリッスンします。

    2. 簡単な設定: マルチポートリスニングにより、リスナーを1つずつ設定する必要がなくなります。 マルチポートリスニングは、リスナーとバックエンドサーバー間で同じままの多数のポートを使用するシナリオに最適です。 マルチポートリスニングを使用すると、サービスポートが頻繁に変更またはスケールアウトされた場合でも、ネットワークトラフィックを柔軟に管理できます。 ポートを1つずつ追加または変更する必要はありません。

    適用シナリオ

    マルチポートリスニングは、次のような多数のポートまたは動的に割り当てられたポートを使用するシナリオに最適です。

    • オンラインシングルプレイヤーロールプレイングゲーム (RPG) 、プレイヤー対環境 (PvE) ゲーム、シミュレーションゲーム (SLG) などのオンラインゲーム。 前述のシナリオでは、さまざまなシナリオでゲームデータを処理するために多数のポートが使用されます。 ポートは、異なるゲームシナリオまたはゲームルームに割り当てられます。

    • ビデオ会議やオンライン教育を含むリアルタイムコミュニケーション。 前述のシナリオでは、リアルタイムのオーディオおよびビデオデータとシグナリングデータを処理するために多数のポートが使用されます。

    サンプルシナリオ

    ある会社が、中国 (杭州) リージョンに仮想プライベートクラウド (VPC) を作成しました。 NLBインスタンスがVPCにデプロイされています。 ECS01およびECS02という名前の2つのElastic Compute Service (ECS) インスタンスがNLBインスタンスのサーバーグループに追加されます。 アクセス可能なアプリケーションがECSインスタンスにデプロイされます。

    同社は、NLBインスタンスのマルチポートリスニングを有効にして、8090 8080のポートでリッスンすることを望んでいます。 ポートは、異なるサービスに割り当てられる。


    制限事項

    NLBインスタンスのマルチポートリスニングを有効にするには、マルチポートリスニングが有効になっているサーバーグループにNLBインスタンスを関連付ける必要があります。 リスナーまたはサーバーグループのマルチポートリスニングのステータスを変更することはできません。 マルチポートリスニングを有効にするには、サーバーグループとリスナーを作成し、マルチポートリスニングを有効にする必要があります。

    前提条件

    • VPCが中国 (杭州) リージョンに作成されます。 vSwitchは2つのゾーンのそれぞれに作成されます。 詳細については、「VPC の作成と管理」をご参照ください。

    • 各vSwitchにECSインスタンスが作成されます。 8090 8080のポートを使用するアプリケーションは、ECSインスタンスにデプロイされます。

      テストアプリケーションを展開するためのサンプルコード

      この例では、CentOS 7.9とNGINX 1.20.1が使用されます。 次のサンプルスクリプトは、ポート8080を使用するテストアプリケーションをポート8090にデプロイする方法を示しています。

      1. ECS01にログインします。

        1. vi ECS01_server_install.shコマンドを実行し、Iキーを押してエディターを開きます。

        2. 次のコマンドをコピーして貼り付けます。

          #!/bin/bash

# Install NGINX
yum install -y nginx

# Specify a directory for the NGINX server block
NGINX_CONF_DIR=/etc/nginx/conf.d

# Specify a directory for the index.html file
HTML_DIR=/usr/share/nginx/html

# Recursively create and configure HTML files
for PORT in $(seq 8080 8090); do
  CONF_FILE=${NGINX_CONF_DIR}/app_${PORT}.conf
  HTML_FILE=${HTML_DIR}/index_app${PORT}.html

  # Create HTML content
  echo "Hello World! This is ECS01, server port is ${PORT}." > ${HTML_FILE}

  # Add NGINX server block configurations
  cat > ${CONF_FILE} << EOF
server {
    listen ${PORT};
    server_name localhost;

    location / {
        root ${HTML_DIR};
        index index_app${PORT}.html;
    }
}
EOF

done

# Test whether the NGINX configuration file is correct
nginx -t && systemctl start nginx

echo "Nginx has been configured to listen on ports 8080 to 8090."

# Repeatedly run the curl command to access ports 8080 to 8090 of localhost
for PORT in $(seq 8080 8090); do
  echo "Accessing http://localhost:${PORT}"
  curl http://localhost:${PORT}
done

        3. Escキーを押し、:wqと入力して変更を保存します。

        4. sudo sh ECS01_server_install.shコマンドを実行して、スクリプトを実行します。

        5. 次のレスポンスは、8090 8080のポートにアクセスできることを示しています。

          ...
Nginx has been configured to listen on ports 8080 to 8090.
Accessing http://localhost:8080
Hello World! This is ECS01, server port is 8080.
Accessing http://localhost:8081
Hello World! This is ECS01, server port is 8081.
Accessing http://localhost:8082
Hello World! This is ECS01, server port is 8082.
Accessing http://localhost:8083
Hello World! This is ECS01, server port is 8083.
Accessing http://localhost:8084
Hello World! This is ECS01, server port is 8084.
Accessing http://localhost:8085
Hello World! This is ECS01, server port is 8085.
Accessing http://localhost:8086
Hello World! This is ECS01, server port is 8086.
Accessing http://localhost:8087
Hello World! This is ECS01, server port is 8087.
Accessing http://localhost:8088
Hello World! This is ECS01, server port is 8088.
Accessing http://localhost:8089
Hello World! This is ECS01, server port is 8089.
Accessing http://localhost:8090
Hello World! This is ECS01, server port is 8090.

          curlコマンドを使用してポートにアクセスできない場合は、ポートが占有されているか、コマンドが正しくないかを確認してください。

      2. ECS02にログインします。

        1. vi ECS02_server_install.shコマンドを実行し、Iキーを押してエディターを開きます。

        2. 次のコマンドをコピーして貼り付けます。

          #!/bin/bash

# Install NGINX
yum install -y nginx

# Specify a directory for the NGINX server block
NGINX_CONF_DIR=/etc/nginx/conf.d

# Specify a directory for the index.html file
HTML_DIR=/usr/share/nginx/html

# Recursively create and configure HTML files
for PORT in $(seq 8080 8090); do
  CONF_FILE=${NGINX_CONF_DIR}/app_${PORT}.conf
  HTML_FILE=${HTML_DIR}/index_app${PORT}.html

  # Create HTML content
  echo "Hello World! This is ECS02, server port is ${PORT}." > ${HTML_FILE}

  # Add NGINX server block configurations
  cat > ${CONF_FILE} << EOF
server {
    listen ${PORT};
    server_name localhost;

    location / {
        root ${HTML_DIR};
        index index_app${PORT}.html;
    }
}
EOF

done

# Test whether the NGINX configuration file is correct
nginx -t && systemctl start nginx

echo "Nginx has been configured to listen on ports 8080 to 8090."

# Repeatedly run the curl command to access ports 8080 to 8090 of localhost
for PORT in $(seq 8080 8090); do
  echo "Accessing http://localhost:${PORT}"
  curl http://localhost:${PORT}
done

        3. Escキーを押し、:wqと入力して変更を保存します。

        4. sudo sh ECS02_server_install.shコマンドを実行して、スクリプトを実行します。

        5. 次のレスポンスは、8090 8080のポートにアクセスできることを示しています。

          ...
Nginx has been configured to listen on ports 8080 to 8090.
Accessing http://localhost:8080
Hello World! This is ECS02, server port is 8080.
Accessing http://localhost:8081
Hello World! This is ECS02, server port is 8081.
Accessing http://localhost:8082
Hello World! This is ECS02, server port is 8082.
Accessing http://localhost:8083
Hello World! This is ECS02, server port is 8083.
Accessing http://localhost:8084
Hello World! This is ECS02, server port is 8084.
Accessing http://localhost:8085
Hello World! This is ECS02, server port is 8085.
Accessing http://localhost:8086
Hello World! This is ECS02, server port is 8086.
Accessing http://localhost:8087
Hello World! This is ECS02, server port is 8087.
Accessing http://localhost:8088
Hello World! This is ECS02, server port is 8088.
Accessing http://localhost:8089
Hello World! This is ECS02, server port is 8089.
Accessing http://localhost:8090
Hello World! This is ECS02, server port is 8090.

          curlコマンドを使用してポートにアクセスできない場合は、ポートが占有されているか、コマンドが正しくないかを確認してください。

    • ECS01とECS02のセキュリティグループは、8090 8080のポートへのリクエストを許可します。

    • インターネット接続のNLBインスタンスが作成され、VPCで実行中です。 詳細については、「NLBインスタンスの作成と管理」をご参照ください。

    • ドメイン名が登録され、ドメイン名のためのインターネット・コンテンツ・プロバイダ (ICP) 番号が取得される。 詳細については、「ジェネリックドメイン名の登録」および「ICP登録プロセス」をご参照ください。

    手順1: マルチポートリスニングをサポートするサーバーグループの作成

    1. NLBコンソールにログインします。

    2. 上部のナビゲーションバーで、NLBインスタンスがデプロイされているリージョンを選択します。

    3. 左側のナビゲーションウィンドウで、[NLB] > [サーバーグループ] を選択します。

    4. [サーバーグループ] ページで、[サーバーグループの作成] をクリックします。

    5. サーバーグループを設定します。 次の表に、いくつかのパラメーターを示します。 他のパラメータはデフォルト値を使用する。 詳細については、「サーバーグループの作成と管理」をご参照ください。

      パラメーター

      説明

      サーバーグループタイプ

      作成するサーバーグループのタイプを選択します。

      サーバーグループ名

      サーバーグループの名前を入力します。

      VPC

      ドロップダウンリストからNLBインスタンスのVPCを選択します。 サーバーグループに追加できるのは、NLBインスタンスのVPC内のサーバーのみです。

      マルチポート転送

      マルチポート転送をオンにします。

      マルチポート転送機能を有効にすると、サーバーグループにサーバーを追加するときにポートを指定する必要はありません。 NLBは、要求されたポートに基づいて、要求をバックエンドサーバーに直接転送します。

      重要

      リスナーに対してマルチポート転送を有効にした場合、マルチポート転送が有効になっているサーバーグループにのみリスナーを関連付けることができます。

      ヘルスチェックの設定

      ヘルスチェックをオンにします。

      ヘルスチェックポート

      マルチポート転送を有効にするには、ヘルスチェックポートを指定する必要があります。

      ヘルスチェックは、ポートをプローブしてバックエンドサーバーのヘルスステータスを確認します。 ポートが有効な応答を返さない場合、バックエンドサーバーは異常であると宣言されます。

      この例では、ヘルスチェックポートはポート8080に設定されています。

    1. 設定が完了したら、[作成] をクリックします。 サーバーグループの作成後、表示されるメッセージの [バックエンドサーバーの追加] をクリックします。

    2. バックエンドサーバーとしてECS01とECS02を選択します。 他のパラメータはデフォルト値を使用する。 マルチポートリスニングが有効な場合は、サーバーポートを指定する必要はありません。 [OK] をクリックします。

    手順2: マルチポートリスニングをサポートするリスナーの作成

    説明

    この例では、TCPリスナーが作成されます。

    1. NLBコンソールにログインします。

    2. 上部のナビゲーションバーで、NLBインスタンスがデプロイされているリージョンを選択します。

    3. [インスタンス] ページで、管理するNLBインスタンスを見つけ、[操作] 列の [リスナーの作成] をクリックします。

    4. リスナーを設定します。 次の表に、いくつかのパラメーターを示します。 他のパラメータはデフォルト値を使用する。 詳細については、「TCPリスナーの追加」をご参照ください。 設定が完了したら、[送信] をクリックします。

      リスナーを設定します。

      パラメーター

      説明

      マルチポートリスニング /転送

      マルチポートのリスニングと転送をオンにします。

      リスナーのポート範囲

      リッスンするポート範囲の最初と最後のポートを指定します。 この例では、ポート範囲はポート8080で始まり、ポート8090で終わります。

      NLBは、指定されたポート範囲に該当するすべてのポートをリッスンし、そのポート宛てのリクエストをバックエンドサーバーポートに直接転送します。

      重要

      マルチポートリスニングをサポートするリスナーを作成した後、リスナーのポート範囲を変更することはできません。

      リスナーをサーバーグループに関連付ける:

      パラメーター

      説明

      サーバーグループ

      ECS01とECS02を含み、マルチポートリスニングをサポートするサーバーグループを選択します。

      重要

      サーバーグループのマルチポート転送が有効になっていることを確認します。 それ以外の場合、サーバーグループはリスナーに関連付けられません。

    ステップ3: DNSレコードを追加する

    実際のビジネスシナリオでは、CNAMEレコードを使用してカスタムドメイン名をNLBインスタンスのドメイン名にマップすることを推奨します。

    1. 左側のナビゲーションウィンドウで、NLB > インスタンスを選択します。

    2. インスタンスページで、管理するNLBインスタンスのドメイン名をコピーします。

    3. CNAMEレコードを作成するには、次の手順を実行します。

      説明

      ドメイン名がAlibaba Cloudドメインを使用して登録されていない場合、DNSレコードを設定する前にドメイン名をAlibaba Cloud DNSに追加する必要があります。 詳細については、「ドメイン名の管理」をご参照ください。 ドメイン名がAlibaba Cloudドメインを使用して登録されている場合は、この手順をスキップします。

      1. Alibaba Cloud DNSコンソールにログインします。

      2. 権威DNS解決ページで、ドメイン名を見つけて、アクション列のDNS設定をクリックします。

      3. ドメイン名の詳細ページのDNS設定タブをクリックし、DNSレコードの追加をクリックします。

      4. [DNSレコードの追加] パネルでパラメーターを設定し、[OK] をクリックします。 下表にパラメーターを示します。

        パラメーター

        説明

        レコードタイプ

        ドロップダウンリストから [CNAME] を選択します。

        ホスト名

        ドメイン名のプレフィックス。 この例では、@ を入力します。

        説明

        ドメイン名がルートドメイン名の場合は、@ と入力します。

        DNSリクエストソース

        [デフォルト] を選択します。

        レコード値

        NLBインスタンスのドメイン名であるCNAMEを入力します。

        TTL

        DNSサーバーにキャッシュされるCNAMEレコードの有効期限 (TTL) 値を指定します。 この例では、デフォルト値が使用されます。

    ステップ4: マルチポートリスニングのテスト

    1. NLBインスタンスの可用性をテストします。

      1. この例では、Linuxクライアントが使用されています。 CentOSを使用し、telnetがインストールされていない場合は、yum install -y telnetコマンドを実行してtelnetをインストールします。

      2. telnet domain name portコマンドを複数回実行します。 ポート番号は8080に8090する必要があります。 を含む応答パケットを受信した場合接続先...NLBインスタンスはバックエンドサーバーにリクエストを転送できます。

        Trying *.*.*.*...
Connected to www.example.com.
Escape character is '^]'

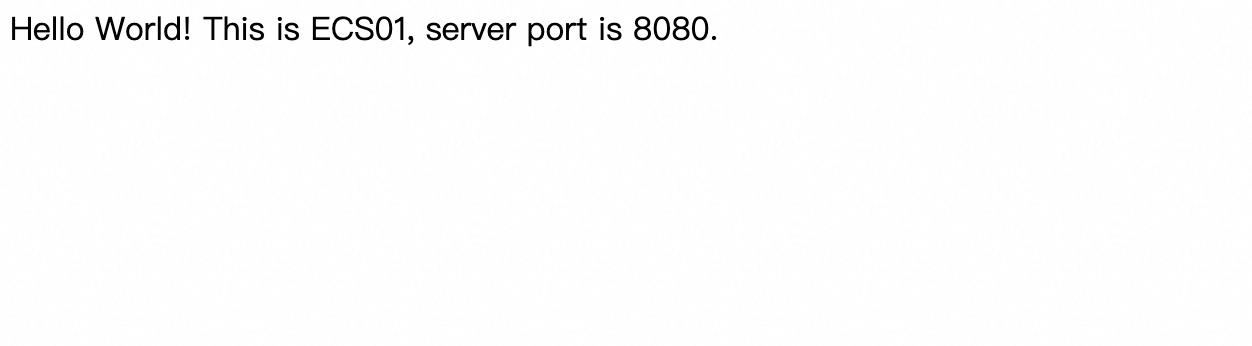

        http:// domain name:8080など、ブラウザから8090するドメイン名と8080に分類されるポートにアクセスします。 次の図に示すように応答を受信すると、クライアントはアプリケーションにアクセスできます。


    2. 障害をシミュレートします。

      1. ECS01でアプリケーションを停止します。 ECS01でsystemctl stop nginx.serviceコマンドを実行し、アプリケーションを停止します。

      2. 数分待ってから、クライアントでtelnet domain name portコマンドを再度実行します。 ポート番号は8080に8090する必要があります。 を含む応答パケットを引き続き受信できます。接続先....

        Trying *.*.*.*...
Connected to www.example.com.
Escape character is '^]'

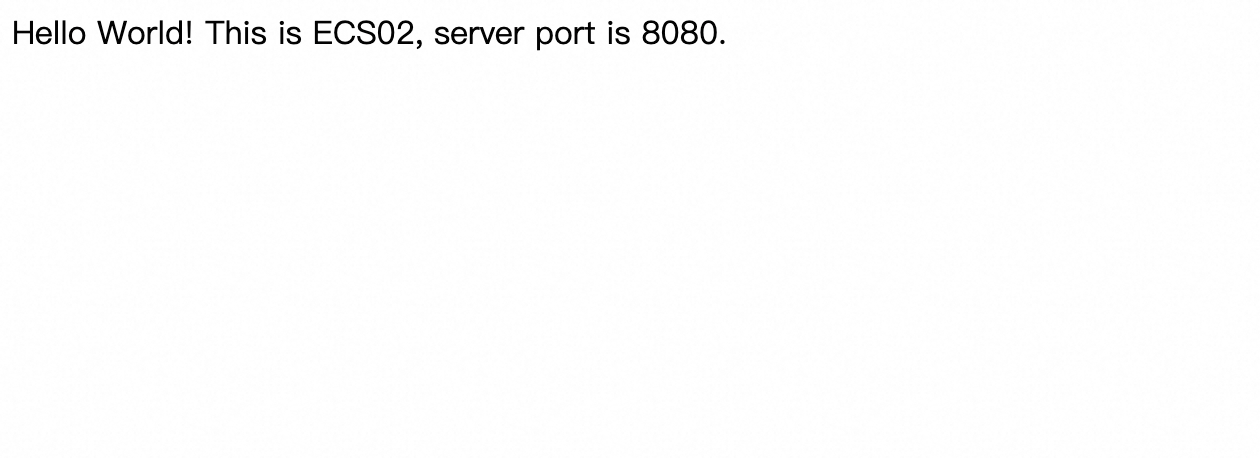

        http:// domain name:8080など、ブラウザから8090するドメイン名と8080に分類されるポートにアクセスします。 次の図に示すように応答を受信すると、クライアントはアプリケーションにアクセスできます。


      3. ECS01でアプリケーションを起動し、ECS02でアプリケーションを停止します。 ECS01でsystemctl start nginx.serviceコマンドを実行してアプリケーションを再起動し、ECS02でsystemctl stop nginx.serviceコマンドを実行してアプリケーションを停止します。

      4. 数分待ってから、クライアントでtelnet domain name portコマンドを再度実行します。 ポート番号は8080に8090する必要があります。 を含む応答パケットを引き続き受信できます。接続先....

        Trying *.*.*.*...
Connected to www.example.com.
Escape character is '^]'

        http:// domain name:8080など、ブラウザから8090するドメイン名と8080に分類されるポートにアクセスします。 次の図に示すように応答を受信すると、クライアントはアプリケーションにアクセスできます。


    3. 上記のテストでは、単一のサーバーによって引き起こされた単一障害点 (SPOF) がNLBインスタンスの可用性を損なうことはなく、バックエンドサーバー上のアプリケーションは、8080から8090に該当する任意のポートを介してアクセスできることが示されています。
