Gateway Load Balancer (GWLB) は、OSI (Open Systems Interconnection) モデルの第 3 層 (ネットワーク層) で機能するロードバランサーです。トラフィックを異なるバックエンドサーバーに透過的に分散させることで、アプリケーションシステムのセキュリティと可用性を向上させます。
インスタンスの状態
次の表に、GWLB インスタンスのさまざまな状態と、各状態で特定の操作がサポートされるかどうかを示します。
インスタンスの状態 | 状態の説明 | インスタンスがロックされるかどうかとその理由 | インスタンス削除許可 | インスタンス設定の更新可否 |
実行中 | インスタンスは正常に実行されています。 | N/A | はい | はい |
作成中 | インスタンスは作成中です。 | N/A | いいえ | いいえ |
設定更新中 | インスタンスの設定は更新中です。 | N/A | いいえ | |
停止済み | インスタンスの実行が停止します。 | ロック済み (支払い遅延)：支払い遅延によりインスタンスはロックされます。できるだけ早くインスタンスを更新してください。ロックが解除されると、インスタンスはサービスの提供を再開します。 | いいえ |
IP バージョン
GWLB インスタンスは IPv4 プロトコルバージョンをサポートしています。つまり、GWLB は IPv4 トラフィックアクセスをサポートしています。
GWLB インスタンスは、プライベート IPv4 アドレスを使用してバックエンドサーバーと通信します。このアドレスは、GWLB インスタンスが存在するサブネットによって割り当てられます。
クロスゾーン転送
デフォルトでは、クロスゾーン転送は有効になっています。GWLB インスタンスがクライアントトラフィックを受信すると、各 GWLB インスタンスは、同じリージョン内のすべての有効なゾーンにあるバックエンドサーバーにトラフィックを分散します。現在、クロスゾーン転送機能は無効にできません。
ネットワーク MTU
ネットワーク接続の最大転送単位 (MTU) は、その接続を介して転送できる最大のパケットサイズです。MTU には IP ヘッダーとペイロードのサイズが含まれますが、イーサネットヘッダーのサイズは含まれません。
GWLB MTU の制限：
GWLB がサポートする最大パケットサイズは 1500 バイトです。したがって、1500 バイトを超えるパケットは破棄され、転送されません。
ネットワーク仮想デバイスの MTU 設定：
GWLB インスタンスは、IP トラフィックをネットワーク仮想アプライアンス (NVA) に転送する前に、Geneve ヘッダーでカプセル化します。この Geneve カプセル化により、元のパケットに 68 バイトのオーバーヘッドが追加されるため、最大 1500 バイトの元のパケットを適切に処理するには、次のことを確認する必要があります。
NVA がデプロイされている ECS インスタンスでジャンボフレームを有効にする必要があります。
NVA のネットワークインターフェースの MTU は、少なくとも 1568 バイトに設定する必要があります。
この MTU 値は、NVA のイメージ自体から設定する必要があります。手順については、アプライアンスの公式ドキュメントまたはベンダーのガイドをご参照ください。
GWLB インスタンスが IP トラフィックを Geneve ヘッダーでカプセル化してネットワーク仮想デバイスに転送する場合、元のパケットに 68 バイトが追加されます。最大 1500 バイトのパケットを処理できるように、ネットワーク仮想デバイスの MTU を少なくとも 1568 バイト (元のパケットサイズ 1500 バイト + Geneve ヘッダーカプセル化 68 バイト) に設定することを推奨します。
IP フラグメンテーション：
GWLB は IP フラグメンテーションをサポートしていません。元のパケットサイズが 1500 バイトを超える場合、転送のために小さなセグメントに分割することはできません。
パス MTU 検出 (PMTUD)：
GWLB はフラグメンテーションが必要であることを示す ICMP メッセージを生成しないため、PMTUD はサポートされていません。
接続アイドルタイムアウト
接続アイドルタイムアウトは、ネットワーク接続が閉じられる前にアイドル状態 (データが転送されない状態) でいられる最大時間です。GWLB の場合、アイドルタイムアウトの動作は、フローの スケジューリングアルゴリズムとトラフィックの種類によって異なります。
TCP トラフィックの処理
フロースケジューリングアルゴリズムが 5 タプルハッシュの場合：
GWLB は TCP 接続の状態をアクティブに追跡します。接続がタイムアウト期間中アイドル状態のままである場合、接続は閉じられます。その後、GWLB インスタンスは後続のパケットを新しいフローとして、場合によっては別のバックエンドサーバーにルーティングします。閉じられた接続に関連するトラフィックはすべて破棄されます。
アイドルタイムアウトのデフォルトは 350 秒です。ビジネスニーズに応じて、リスナー設定でこの値を 60 秒から 6000 秒の範囲でカスタマイズできます。
TCP 接続のアイドルタイムアウトを適切に設定することで、リソース管理と接続の信頼性を最適化できます。
アイドルタイムアウトを長くする：これは、長期間持続する接続 (金融取引、データベースの対話、ERP システムなど) を必要とするシナリオや、ファイアウォールなどのバックエンド NVA のタイムアウト設定と合わせる場合に適しています。これにより、GWLB による接続の早期切断を防ぎ、サービスの中断を回避できます。例：バックエンドのファイアウォールのアイドルタイムアウトが 3,600 秒の場合、GWLB のアイドルタイムアウトを少し長く (例：3,700 秒) 設定する必要があります。
アイドルタイムアウトを短くする：これは、短時間のトラフィックや、リソースを迅速に解放する必要があるシナリオ (バースト的なリクエスト、頻繁にアクセスされないサービスなど) に最適です。これにより、非アクティブな接続をタイムリーに解放し、リソース消費を削減できます。
説明アイドルタイムアウトに達する前に TCP 接続がアクティブに閉じられた (例：FIN または RST パケットで) ことを GWLB が検出した場合、接続の状態情報を直ちに削除します。
フロースケジューリングアルゴリズムが 2 タプルまたは 3 タプルハッシュの場合：
GWLB は、2 タプル (送信元 IP、宛先 IP) または 3 タプル (送信元 IP、宛先 IP、プロトコル) に基づいてフローを識別し、同じフローからのパケットが一貫して同じバックエンドサーバーに転送されるようにします。アイドルタイムアウト期間中にデータが転送されない場合、状態はクリアされます。その後、後続のパケットは新しいフローとして扱われ、別のバックエンドサーバーにルーティングされる場合があります。
アイドルタイムアウトはデフォルトの 350 秒に固定されており、変更することはできません。
非 TCP トラフィックの処理
UDP などの非 TCP トラフィックはコネクションレスプロトコルですが、GWLB はスケジューリングアルゴリズムに基づいてフローの状態を維持し、同じフローからのパケットが一貫して同じバックエンドサーバーに転送されるようにします。アイドルタイムアウト期間中にデータが転送されない場合、状態はクリアされ、後続のパケットは新しいフローとして扱われます。
すべての非 TCP トラフィックのアイドルタイムアウトは 120 秒に固定されており、変更することはできません。
トラフィック処理モード
デフォルトでは、GWLB インスタンスのトラフィック処理モードは ロードバランシングです。これは、GWLB が GWLB エンドポイントからトラフィックを受信すると、そのトラフィックをバックエンドサーバーに転送して処理することを意味します。
ネットワークの緊急事態、ネットワーク問題の診断、またはネットワーク仮想アプライアンス (NVA) のアップグレードやメンテナンス中に、GWLB に関連付けられたバックエンド NVA が利用できない場合、GWLB のトラフィック処理モードを バイパスに変更できます。このモードでは、GWLB が GWLB エンドポイントからトラフィックを受信すると、トラフィックはバックエンド NVA に転送されずに直接 GWLB エンドポイントに返され、サービスが中断されないようにします。
デフォルトでは、トラフィック処理モードは利用できません。この機能を使用するには、アカウントマネージャーに連絡して有効化を申請してください。
トラフィック処理モード | ロードバランシング | バイパス |
GWLB の動作 | GWLB が GWLB エンドポイントからトラフィックを受信すると、そのトラフィックをバックエンドサーバーに転送して処理します。 | GWLB が GWLB エンドポイントからトラフィックを受信すると、トラフィックはバックエンドサーバーに転送されずに直接 GWLB エンドポイントに返されます。 |
ネットワーク図 | ||
利用シーン | デフォルトモード。このモードでは、サードパーティのファイアウォールがビジネストラフィックを適切に処理します。 | 主にネットワークおよびサードパーティのファイアウォールのメンテナンス中に使用されます。
|
備考 | - |
|
コンソール

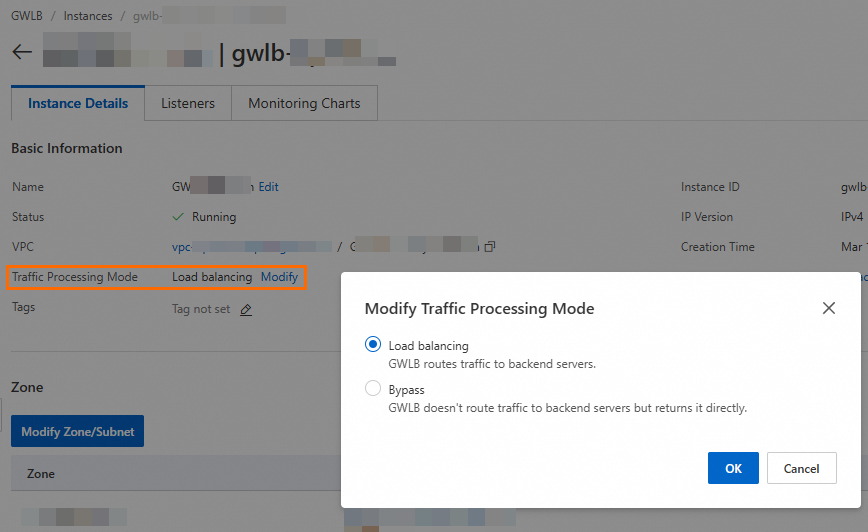

GWLB コンソールのインスタンス詳細ページで、トラフィック処理モードに対応する 変更をクリックし、トラフィック処理モードを切り替えます。
API
UpdateLoadBalancerAttribute API で TrafficMode パラメーターを設定することで、GWLB のトラフィック処理モードを切り替えることができます。
TrafficMode パラメーターの列挙値：
LoadBalance (デフォルト)
ByPass
GWLB の現在のトラフィック処理モードをクエリするには、以下をご参照ください。
GWLB をバイパスモードに切り替える前に、バックエンド NVA が機能しないことによるリスクを理解し、受け入れることを確認してください。
GWLB をロードバランシングモードに切り替える前に、ビジネストラフィックがステートフルプロトコルで転送される場合は、既存の接続が中断されないように、バックエンド NVA (ファイアウォールなど) を GWLB と連携するように設定する必要があります。
動作原理：
TCP 3 ウェイハンドシェイク：TCP 接続を確立するには、通常 3 ウェイハンドシェイクが必要です。このプロセスには、クライアントが SYN セグメントを送信し、サーバーが SYN-ACK (Synchronize-Acknowledge) セグメントで応答し、クライアントが ACK (Acknowledge) セグメントを送信することが含まれます。
GWLB がバイパスモードの場合、リクエストは GWLB によって直接サービスアプリケーションに転送されます。一方、ロードバランシングモードでは、GWLB はリクエストをバックエンド NVA に転送してフィルタリングしてから、サービスアプリケーションに転送します。この場合、バックエンド NVA が接続を確立または識別するために SYN セグメントを必要とする場合、既存の接続で転送されたパケットが NVA に到達すると、そのセッション状態を識別できません。これにより、接続は中断されますが、新しい接続には影響しません。既存の接続が中断されないようにするには、NVA で SYN セグメントなしの TCP セッションを有効にする必要があります。
設定例：FortiGate ファイアウォールの場合、ファイアウォールポリシーで
tcp-session-without-synを有効にします。詳細については、特定のファイアウォールベンダーが提供する公式ドキュメントをご参照ください。
