Security Center:システムコンポーネント

設定手順

ノードをクリックし、接続線を使用して下流のブランチノードに直接接続できます。条件付き設定はサポートされていません。

設定手順

1. 基本ノードエリアで、[単一出力] コンポーネントをフローエディターキャンバスにドラッグします。

2. [単一出力] コンポーネントをクリックします。右側の基本情報タブで、[設定] ボタンをクリックして条件設定ページを開きます。設定が完了したら、[OK] をクリックしてブランチ選択条件を保存します。

   ビジネスシナリオに応じて、[IF を追加] または [AND ELSE IF を追加] をクリックして条件グループを追加できます。各条件グループは 1 つのフロー分岐に対応します。条件の設定方法の詳細については、「コンポーネントの条件設定」をご参照ください。条件名を変更して、理解しやすく区別しやすくすることができます。

3. ゲートウェイ接続線を設定します。

   1. 単一出力ゲートウェイのアイコンにマウスポインターを合わせ、接続ポイントをクリックしてブランチノードに接続します。

   2. 接続線をクリックし、右側の設定ペインのドロップダウンリストからステップ 2 で設定した条件を選択します。

      重要

      • カスタム条件に一致しないケースを処理するために、デフォルトの ELSE 条件が提供されます。

      • 各接続線には異なる条件を選択する必要があります。

設定手順

1. 基本ノードエリアで、[複数出力] コンポーネントをフローエディターキャンバスにドラッグします。

2. [複数出力] コンポーネントをクリックします。右側の基本情報タブで、[設定] ボタンをクリックして条件設定ページを開きます。設定が完了したら、[OK] をクリックしてブランチ選択条件を保存します。

   ビジネスシナリオに応じて、[IF を追加] をクリックして条件グループを追加できます。各条件グループは複数のフロー分岐に対応できます。条件の設定方法の詳細については、「コンポーネントの条件設定」をご参照ください。条件名を変更して、理解しやすく区別しやすくすることができます。

3. ゲートウェイ接続線を設定します。

   1. 複数出力ゲートウェイのアイコンにマウスポインターを合わせ、接続ポイントをクリックしてブランチノードに接続します。

   2. 接続線をクリックし、右側の設定ペインのドロップダウンリストからステップ 2 で設定した条件を選択します。

      説明

      異なる接続線に同じ条件を選択できます。

設定手順

ノードをクリックし、接続線を使用して下流のブランチノードに直接接続できます。

設定手順

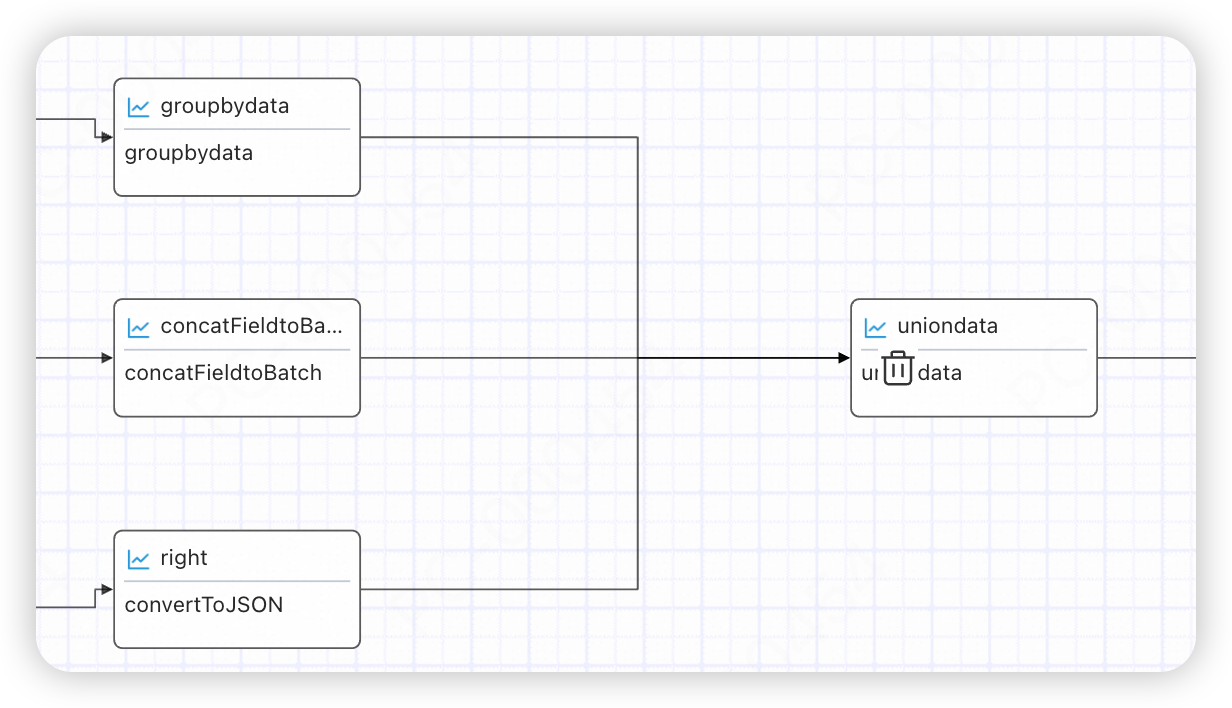

1. 基本ノードエリアで、[収束] コンポーネントをフローエディターキャンバスにドラッグします。

2. ゲートウェイ接続線を設定します。

   1. ノードをクリックし、接続線で [並列ゲートウェイ] コンポーネントに接続できます。



   2. 接続線をクリックし、右側の設定ペインのドロップダウンリストから [必須] または [非必須] を選択します。

      説明

      「必須」を選択した場合、このパス上のノードは実行される必要があります。実行されない場合、下流ノードはトリガーされません。

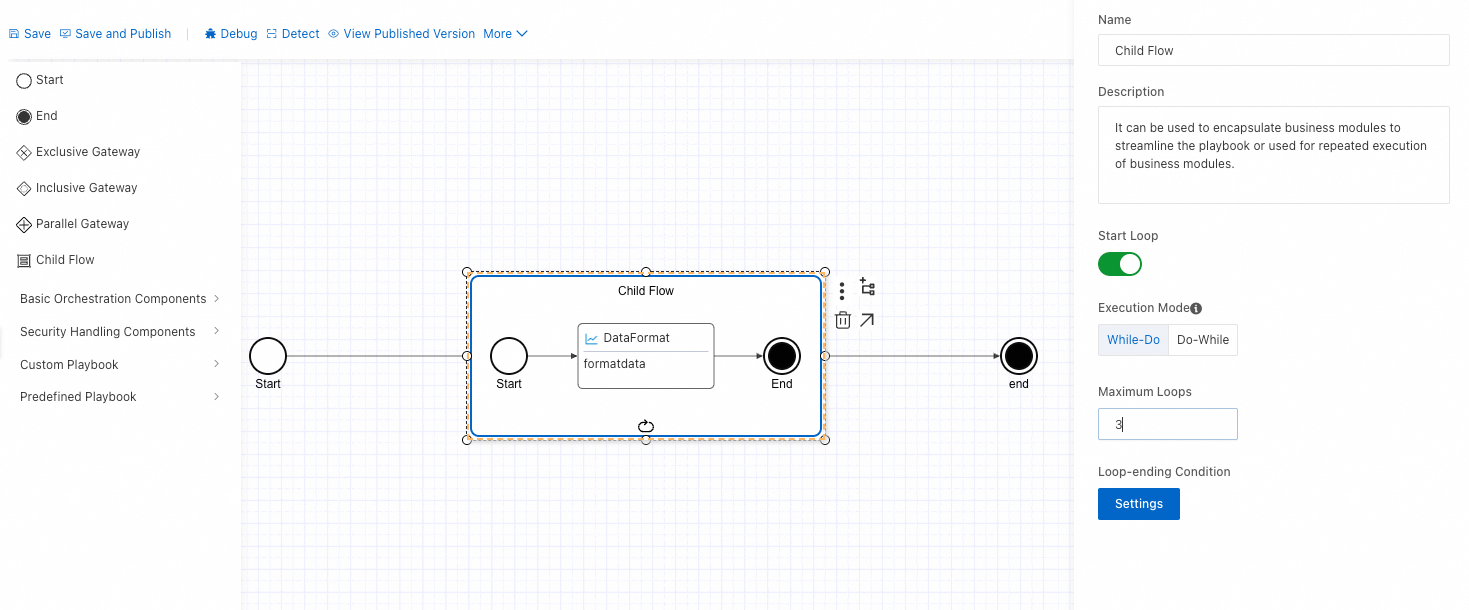

ループ終了判定ロジック

各ループは、その呼び出しに対して子フロー内の実行されたすべてのノードの実行が完了したときに終了します。たとえば、「通知 2」ノードが実行を完了して終了ノードに到達しても、「遅延」ノードがまだ実行中の場合、現在のループは、実行可能なすべてのノードが終了するまで待機してから、次のループ反復を開始します。

たとえば、次のシナリオでは、「通知 2」ノードは実行を完了して終了ノードに到達しましたが、「遅延」ノードはまだ実行中です。現在の反復は、実行可能なすべてのノードが終了するまで待機してから、次のラウンドの再帰的呼び出しを開始します。

デフォルトのループパラメーター

子フローは、子フロー内のコンポーネントが使用するために現在のループカウントを取得するために使用できるデフォルトのパラメーターを提供します。

• ループカウント：1 から始まります。フォーマットは ${child_flow_name.curLoop} です。

• ループインデックス：0 から始まります。フォーマットは ${child_flow_name.curIndex} です。

例：

子フローでは、NotifyMessage コンポーネントでループインデックスを使用してメール本文を書き込み、開始ノードから配列パラメーターの値を取得できます。
