フィルターコンポーネントは、データフィルタリング機能を提供します。
機能の説明
操作 | 説明 | シナリオ |
filter | 特定のノードからのデータをフィルタリングします。 | 特定のノードからのデータをフィルタリングして、ルールに一致するデータを選択します。 |
コンポーネント構成例
このトピックでは、フィルターコンポーネントのさまざまな操作のパラメーター構成例を示します。これらはテストプレイブックとしてインポートできます。可視化フローエディターを使用すると、各操作の構成パラメーターをより直感的に理解およびテストでき、コンポーネントの機能ロジックと使用方法を簡単に習得できます。手順については、「プレイブックのインポート」をご参照ください。
説明
サンプルデータをまず JSON ファイルとして保存し、次にエディターにインポートできます。
サンプルデータ
{
"cells": [
{
"position": {
"x": -770,
"y": -170
},
"size": {
"width": 36,
"height": 36
},
"attrs": {
"body": {
"fill": "white",
"strokeOpacity": 0.95,
"stroke": "#63ba4d",
"strokeWidth": 2
},
"label": {
"text": "開始",
"fontSize": 12,
"refX": 0.5,
"refY": "100%",
"refY2": 4,
"textAnchor": "middle",
"textVerticalAnchor": "top"
},
"path": {
"stroke": "#63ba4d"
}
},
"visible": true,
"shape": "circle",
"id": "58d87b7d-28d9-4f0e-b135-4adc4f1a70e4",
"zIndex": 1,
"data": {
"nodeType": "startEvent",
"appType": "basic",
"nodeName": "start",
"icon": "icon-circle",
"description": "プレイブックの開始ノード。プレイブックには開始ノードが 1 つだけ必要であり、プレイブックの入力データ構成が必要です。"
},
"markup": [
{
"tagName": "circle",
"selector": "body"
},
{
"tagName": "text",
"selector": "label"
}
],
"isNode": true
},
{
"shape": "custom-edge",
"attrs": {
"line": {
"stroke": "#63ba4d",
"targetMarker": {
"stroke": "#63ba4d"
}
}
},
"zIndex": 1,
"id": "5293c3f9-e1c9-4a49-b0eb-635067dc67e8",
"data": {
"nodeType": "sequenceFlow",
"appType": "basic",
"isRequired": true,
"icon": "icon-upper-right-arrow"
},
"isNode": false,
"source": {
"cell": "58d87b7d-28d9-4f0e-b135-4adc4f1a70e4"
},
"target": {
"cell": "c1b02b5a-b343-48c9-8e17-984abf6965ed"
},
"visible": true,
"router": {
"name": "manhattan",
"args": {
"padding": 5,
"excludeHiddenNodes": true,
"excludeNodes": [
"clone_node_id"
]
}
},
"vertices": [
]
},
{
"position": {
"x": 80,
"y": -170
},
"size": {
"width": 36,
"height": 36
},
"attrs": {
"body": {
"fill": "white",
"strokeOpacity": 0.95,
"stroke": "#63ba4d",
"strokeWidth": 2
},
"path": {
"r": 12,
"refX": "50%",
"refY": "50%",
"fill": "#63ba4d",
"strokeOpacity": 0.95,
"stroke": "#63ba4d",
"strokeWidth": 4
},
"label": {
"text": "終了",
"fontSize": 12,
"refX": 0.5,
"refY": "100%",
"refY2": 4,
"textAnchor": "middle",
"textVerticalAnchor": "top"
}
},
"visible": true,
"shape": "circle",
"id": "317dd1be-2d20-460e-977e-1fc936ffb583",
"zIndex": 1,
"data": {
"nodeType": "endEvent",
"appType": "basic",
"nodeName": "end",
"icon": "icon-radio-off-full",
"description": "終了"
},
"markup": [
{
"tagName": "circle",
"selector": "body"
},
{
"tagName": "circle",
"selector": "path"
},
{
"tagName": "text",
"selector": "label"
}
],
"isNode": true
},
{
"position": {
"x": -380,
"y": -185
},
"size": {
"width": 137,
"height": 66
},
"view": "react-shape-view",
"attrs": {
"label": {
"text": "filter"
}
},
"shape": "activity",
"id": "41ac8fbf-0390-4b1c-9d44-b91150a607a3",
"data": {
"componentName": "filter",
"appType": "component",
"nodeType": "action",
"icon": "https://img.alicdn.com/imgextra/i3/O1CN01zYP1Bk1msd4DgMiBa_!!6000000005010-55-tps-22-22.svg",
"ownType": "sys",
"zIndex": 1,
"customInput": false,
"operateType": "general",
"name": "filter",
"nodeName": "filter",
"actionName": "filter",
"actionDisplayName": "filter",
"cascaderValue": [
{
"label": "DataFormat",
"value": "${DataFormat}",
"children": [
{
"label": "DataFormat.total_data_with_dup",
"name": "DataFormat.total_data_with_dup",
"value": "${DataFormat.total_data_with_dup}"
},
{
"label": "DataFormat.datalist.*.name",
"name": "DataFormat.datalist.*.name",
"value": "${DataFormat.datalist.*.name}"
},
{
"label": "DataFormat.total_exe_successful",
"name": "DataFormat.total_exe_successful",
"value": "${DataFormat.total_exe_successful}"
},
{
"label": "DataFormat.total_data",
"name": "DataFormat.total_data",
"value": "${DataFormat.total_data}"
},
{
"label": "DataFormat.total_exe",
"name": "DataFormat.total_exe",
"value": "${DataFormat.total_exe}"
},
{
"label": "DataFormat.status",
"name": "DataFormat.status",
"value": "${DataFormat.status}"
},
{
"label": "DataFormat.total_data_successful",
"name": "DataFormat.total_data_successful",
"value": "${DataFormat.total_data_successful}"
}
]
}
],
"valueData": {
"upstreamNode": "DataFormat",
"condition": "{\"condition\":\"AND\",\"rules\":[{\"field\":\"${DataFormat.datalist.*.name}\",\"value\":[\"test1\"],\"match\":\"is\",\"type\":\"string\",\"valueSource\":\"value\"}]}"
},
"status": "success"
},
"zIndex": 1
},
{
"shape": "custom-edge",
"attrs": {
"line": {
"stroke": "#63ba4d",
"targetMarker": {
"stroke": "#63ba4d"
}
}
},
"zIndex": 1,
"id": "3e5126c8-61ce-4582-9fcd-49e3fca844ea",
"data": {
"nodeType": "sequenceFlow",
"appType": "basic",
"isRequired": true,
"icon": "icon-upper-right-arrow"
},
"isNode": false,
"visible": true,
"router": {
"name": "manhattan",
"args": {
"padding": 5,
"excludeHiddenNodes": true,
"excludeNodes": [
"clone_node_id"
]
}
},
"source": {
"cell": "41ac8fbf-0390-4b1c-9d44-b91150a607a3"
},
"target": {
"cell": "437f1a16-609f-40d9-9ac8-5d9bd8aeafcd"
},
"vertices": [
]
},
{
"position": {
"x": -165,
"y": -185
},
"size": {
"width": 137,
"height": 66
},
"view": "react-shape-view",
"attrs": {
"label": {
"text": "DataFormat_2"
}
},
"shape": "activity",
"id": "437f1a16-609f-40d9-9ac8-5d9bd8aeafcd",
"data": {
"componentName": "DataFormat",
"appType": "component",
"nodeType": "action",
"icon": "https://sophon-gen-v2.oss-cn-zhangjiakou.aliyuncs.com/componentUpload/1719222281702_DataFormat_logo.png?Expires=1745654600&OSSAccessKeyId=STS. NXW5************&Signature=j5SXLh%2Fw5b4PhkhzWa%2FWgl%2BGWRQ%3D&security-token=CAIS2AJ1q6Ft5B2yfSjIr5vifvv6269M2bWOYV%2FojmsWNLhPgrXsiTz2IHhMenFpAegcv%2Fw%2BlGFZ6%2F8elrp6SJtIXleCZtF94oxN9h2gb4fb40Y6HzyK0s%2FLI3OaLjKm9u2wCryLYbGwU%2FOpbE%2B%2B5U0X6LDmdDKkckW4OJmS8%2FBOZcgWWQ%2FKBlgvRq0hRG1YpdQdKGHaONu0LxfumRCwNkdzvRdmgm4NgsbWgO%2Fks0OP3AOrlrBN%2Bdiuf8T9NvMBZskvD42Hu8VtbbfE3SJq7BxHybx7lqQs%2B02c5onDWwAJu0%2FXa7uEo4wydVNjFbM9A65Dqufxn%2Fpgt%2Braj4X7xhhEIOVJSSPbSZBbSxJNvU1RXDxQVcEYWxylurjnXvF%2Bo58zxrcUGin%2B2svzhw6RGJ1dq8DgINtD0jokjPndRVbLXs84nxS7gbsGn76oY2zradH%2FdU4J6tvBMytAXxqAAYb6jxZjLe7TMmktKoKJDPNYGnTAeViZJKpduCT2k7DBuEUN%2B%2B8fsvmMKsLLycLOYmqBqU%2FB4%2Fdy5Muz%2B6WDAQFoEDgzB17wouEZsoQG5EoCHljEH6DBajdzaAaISFedQrIaeBqEJIrLqLMKQlSqas3HEp8VqOaseKoWLb5PDxTGIAA%3D",
"ownType": "sys",
"zIndex": 1,
"tenantId": "baba",
"customInput": false,
"description": "新しいデータを生成",
"id": 0,
"name": "formatdata",
"operateType": "general",
"output": [
],
"parameters": [
{
"dataType": "Complex",
"defaultValue": "",
"description": "変換および生成されるデータ",
"enDescription": "",
"name": "outputFields",
"needCascader": false,
"required": false,
"tags": ""
}
],
"riskLevel": 2,
"nodeName": "DataFormat_2",
"actionName": "formatdata",
"actionDisplayName": "formatdata",
"cascaderValue": [
{
"label": "filter_1",
"value": "${filter_1}",
"children": [
{
"label": "filter_1.failedReason",
"name": "filter_1.failedReason",
"value": "${filter_1.failedReason}"
},
{
"label": "filter_1.total_exe_successful",
"name": "filter_1.total_exe_successful",
"value": "${filter_1.total_exe_successful}"
},
{
"label": "filter_1.status",
"name": "filter_1.status",
"value": "${filter_1.status}"
},
{
"label": "filter_1.filter_total_data_successful",
"name": "filter_1.filter_total_data_successful",
"value": "${filter_1.filter_total_data_successful}"
},
{
"label": "filter_1.total_data_successful",
"name": "filter_1.total_data_successful",
"value": "${filter_1.total_data_successful}"
},
{
"label": "filter_1.total_data_with_dup",
"name": "filter_1.total_data_with_dup",
"value": "${filter_1.total_data_with_dup}"
},
{
"label": "filter_1.filter_total_data",
"name": "filter_1.filter_total_data",
"value": "${filter_1.filter_total_data}"
},
{
"label": "filter_1.total_data",
"name": "filter_1.total_data",
"value": "${filter_1.total_data}"
},
{
"label": "filter_1.total_exe",
"name": "filter_1.total_exe",
"value": "${filter_1.total_exe}"
}
]
},
{
"label": "DataFormat",
"value": "${DataFormat}",
"children": [
]
}
],
"valueData": {
"outputFields": "[{\"fieldName\":\"name\",\"fieldValue\":\"${filter.datalist.*.name}\"}]"
},
"status": "success"
},
"zIndex": 1
},
{
"shape": "custom-edge",
"attrs": {
"line": {
"stroke": "#63ba4d",
"targetMarker": {
"stroke": "#63ba4d"
}
}
},
"zIndex": 1,
"id": "b299b622-6607-4284-b05d-aa8339eee601",
"data": {
"nodeType": "sequenceFlow",
"appType": "basic",
"isRequired": true,
"icon": "icon-upper-right-arrow"
},
"isNode": false,
"visible": true,
"router": {
"name": "manhattan",
"args": {
"padding": 5,
"excludeHiddenNodes": true,
"excludeNodes": [
"clone_node_id"
]
}
},
"source": {
"cell": "437f1a16-609f-40d9-9ac8-5d9bd8aeafcd"
},
"target": {
"cell": "317dd1be-2d20-460e-977e-1fc936ffb583"
},
"vertices": [
]
},
{
"position": {
"x": -610,
"y": -190
},
"size": {
"width": 137,
"height": 66
},
"view": "react-shape-view",
"attrs": {
"label": {
"text": "DataFormat"
}
},
"shape": "activity",
"id": "c1b02b5a-b343-48c9-8e17-984abf6965ed",
"data": {
"componentName": "DataFormat",
"appType": "component",
"nodeType": "action",
"icon": "https://sophon-gen-v2.oss-cn-zhangjiakou.aliyuncs.com/componentUpload/1719222281702_DataFormat_logo.png?Expires=1745654600&OSSAccessKeyId=STS. NXW5************&Signature=j5SXLh%2Fw5b4PhkhzWa%2FWgl%2BGWRQ%3D&security-token=CAIS2AJ1q6Ft5B2yfSjIr5vifvv6269M2bWOYV%2FojmsWNLhPgrXsiTz2IHhMenFpAegcv%2Fw%2BlGFZ6%2F8elrp6SJtIXleCZtF94oxN9h2gb4fb40Y6HzyK0s%2FLI3OaLjKm9u2wCryLYbGwU%2FOpbE%2B%2B5U0X6LDmdDKkckW4OJmS8%2FBOZcgWWQ%2FKBlgvRq0hRG1YpdQdKGHaONu0LxfumRCwNkdzvRdmgm4NgsbWgO%2Fks0OP3AOrlrBN%2Bdiuf8T9NvMBZskvD42Hu8VtbbfE3SJq7BxHybx7lqQs%2B02c5onDWwAJu0%2FXa7uEo4wydVNjFbM9A65Dqufxn%2Fpgt%2Braj4X7xhhEIOVJSSPbSZBbSxJNvU1RXDxQVcEYWxylurjnXvF%2Bo58zxrcUGin%2B2svzhw6RGJ1dq8DgINtD0jokjPndRVbLXs84nxS7gbsGn76oY2zradH%2FdU4J6tvBMytAXxqAAYb6jxZjLe7TMmktKoKJDPNYGnTAeViZJKpduCT2k7DBuEUN%2B%2B8fsvmMKsLLycLOYmqBqU%2FB4%2Fdy5Muz%2B6WDAQFoEDgzB17wouEZsoQG5EoCHljEH6DBajdzaAaISFedQrIaeBqEJIrLqLMKQlSqas3HEp8VqOaseKoWLb5PDxTGIAA%3D",
"ownType": "sys",
"zIndex": 1,
"tenantId": "baba",
"customInput": false,
"description": "入力データを JSON タイプに変換します。JSONArray の場合、すべての配列は datalist に直接配置されます。JSONObject の場合、datalist 内の 1 行のデータとして扱われます",
"id": 0,
"name": "convertToJSON",
"operateType": "general",
"parameters": [
{
"dataType": "Text",
"defaultValue": "",
"description": "入力データ",
"name": "inputData",
"needCascader": false,
"required": false
}
],
"riskLevel": 2,
"nodeName": "DataFormat",
"actionName": "convertToJSON",
"actionDisplayName": "convertToJSON",
"cascaderValue": [
],
"valueData": {
"inputData": "[{\"name\":\"test\"},{\"name\":\"test1\"}]"
},
"status": "success"
},
"zIndex": 1
},
{
"shape": "custom-edge",
"attrs": {
"line": {
"stroke": "#63ba4d",
"targetMarker": {
"stroke": "#63ba4d"
}
}
},
"zIndex": 1,
"id": "d87ef9c5-9ce1-4a0a-81c3-5bbb1fc22c6a",
"data": {
"nodeType": "sequenceFlow",
"appType": "basic",
"isRequired": true,
"icon": "icon-upper-right-arrow"
},
"isNode": false,
"visible": true,
"router": {
"name": "manhattan",
"args": {
"padding": 5,
"excludeHiddenNodes": true,
"excludeNodes": [
"clone_node_id"
]
}
},
"source": {
"cell": "c1b02b5a-b343-48c9-8e17-984abf6965ed"
},
"target": {
"cell": "41ac8fbf-0390-4b1c-9d44-b91150a607a3"
},
"vertices": [
]
}
]
}フィルター
条件を満たすデータを次のノードに渡します。
パラメーターの説明
パラメーター | 説明 |
ノードの選択 | データをフィルタリングするノード。 |
条件 | 複数の組み合わせ条件をサポートします。デフォルトは 1 つの条件グループです。 |
条件の構成
Security Orchestration, Automation, and Response (SOAR) は、フィルターコンポーネントの条件付きルールを構成するための視覚的なインターフェイスを提供します。次の図と表で、ユーザーインターフェイス (UI) について説明します。
番号 | 説明 |
1 - 論理オペレーター | AND: すべての条件を満たす必要があります。 OR: 条件の少なくとも 1 つを満たす必要があります。 重要 論理オペレーターは、同じグループ内の異なるルール間の論理関係のみを決定できます。 |
2 - 否定スイッチ | 現在のグループの条件判断を否定します。 |
3 - グループにルールを追加 | グループにルールを追加します。グループ内の複数のルール間の論理関係は、左上の 1 - 論理オペレーター によって決定されます。 |
4 - 条件グループを追加 | クリックして、フィルター条件のグループを追加します。 重要 異なるグループ間の関係は AND に固定されており、1 - 論理オペレーター の影響を受けません。 |
5 - 条件フィールド | 式と定数をサポートします。これは通常、先行するノードからの出力フィールドです。 |
6 - 条件判断ルール | 文字列、数値、および監視リスト (Dataset) に対して IN や = などの操作をサポートします。詳細については、「フィルターコンポーネント」をご参照ください。 |
7 - 条件値 | 式と定数をサポートします。 |

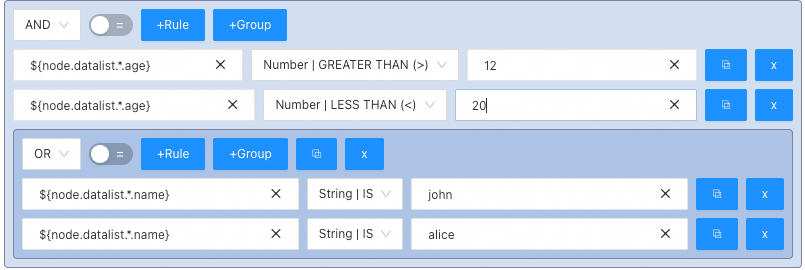

条件構成例
上の図では、name の値が "john" または "alice" で、かつ age の値が 12 以上 20 以下の場合に条件が満たされます。
条件付きルール
ルール名 | ルールの説明 | 備考 |
IP データセットに含まれない | 値が IP 監視リストにありません。 | 監視リストを選択する前に、まず Security Center > 脅威分析と対応 > 統合センター > 監視リストで構成する必要があります。 |
IP データセットに含まれる | 値が IP 監視リストにあります。 | |
データセットに含まれない | 値が監視リストにありません。 | |
IN データセット | 値が監視リストにあります。 | |
文字列 | 次と等しい | 次と等しい。 | なし |
文字列 | 次と等しくない | 次と等しくない。 | なし |
文字列 | 次を含む | 次を含む。 | たとえば、「abc」には「bc」が含まれます。 |
文字列 | 次を含まない | 次を含まない。 | たとえば、「abc」には「d」は含まれません。 |
文字列 | 次で始まる | 次で始まる。 | たとえば、「abc」は「ab」で始まります。 |
文字列 | 次で終わる | 次で終わる。 | たとえば、「abc」は「bc」で終わります。 |
文字列 | 次で終わらない | 次で終わらない。 | たとえば、「abc」は「ab」では終わりません。 |
文字列 | 正規表現に一致 | 正規表現に一致します。 | たとえば、「abcabc」は正規表現 (abc)+ に一致します。 |
文字列 | 正規表現に一致しない | 正規表現に一致しません。 | たとえば、「abab」は正規表現 (abc)+ に一致しません。 |
文字列 | 空である | 空の文字列です。 | 空の文字列、null 値、および NULL 値は空と見なされます。 |
文字列 | 空でない | 空の文字列ではありません。 | なし |
数値 | 次と等しい | に等しい。 | なし |
数値 | 次と等しくない | 等しくない。 | なし |
数値 | 次より大きい | 次より大きい。 | なし |
数値 | 次以上 | 以上。 | なし |
数値 | 次より小さい | 次より小さい。 | なし |
数値 | 次以下 | 以下。 | なし |
数値 | 範囲 | 数値が指定された範囲内にあるかどうかを確認します。フォーマットは「値,値」です。 | たとえば、1 は -1,5 の範囲内です。 |
