Smart Access Gateway:2 台の SAG デバイスをインラインモードでデプロイし、動的ルーティングを有効にする

前提条件

• 仮想プライベートクラウド（VPC）が中国（北京）リージョンにデプロイされています。 詳細については、「VPC の作成と管理」をご参照ください。
• クラウドエンタープライズネットワーク（CEN）インスタンスが作成され、中国（北京）リージョンの VPC に関連付けられています。 詳細については、「CEN インスタンスの作成」をご参照ください。

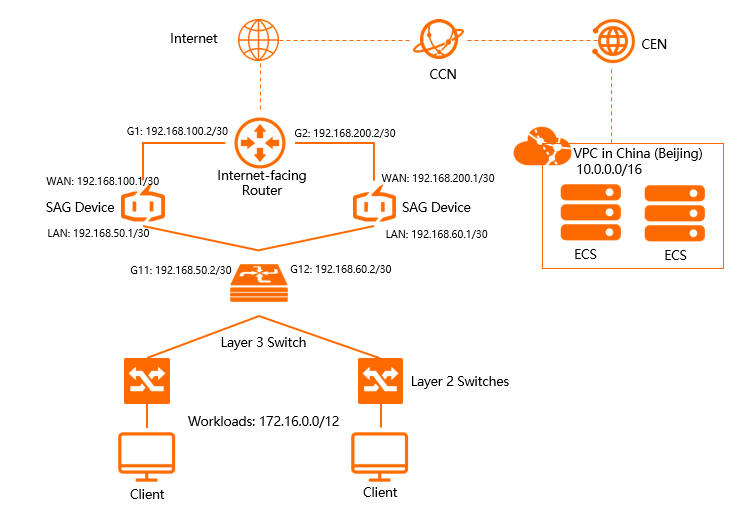

ネットワーク計画

この例では、次の CIDR ブロックが使用されています。 要件に基づいて CIDR ブロックを割り当てる場合は、CIDR ブロックが互いに重複していないことを確認してください。

手順 1：SAG デバイスを購入する

SAG コンソールで SAG デバイスを購入すると、Alibaba Cloud は指定されたアドレスにデバイスを配送し、ネットワーク管理を容易にするための SAG インスタンスを作成します。

1. SAG コンソール にログオンします。
2. 左側のナビゲーションペインで、[smart Access Gateway] をクリックします。
3. [smart Access Gateway] ページで、[SAG の購入] > [SAG（CPE）の作成] を選択します。
4. 次のパラメーターを設定し、[今すぐ購入] をクリックします。
   • [リージョン]：SAG デバイスをデプロイするリージョンを選択します。 この例では、[中国本土] が選択されています。
   • [デバイス仕様]：SAG デバイスのモデルを選択します。 この例では、[SAG-1000] が選択されています。
   • [SAG デバイスをすでに所有している]：SAG デバイスをすでに所有しているかどうかを選択します。 この例では、[いいえ] が選択されています。
   • [エディション]：SAG デバイスのエディションを選択します。 この例では、[標準] が選択されています。
   • [数量]：購入する SAG デバイスの数を選択します。 この例では、[2] が選択されています。
   • [リージョン]：SAG 帯域幅を使用するリージョンを選択します。 このリージョンは SAG デバイスのリージョンと同じであり、変更できません。
   • [インスタンス名]：SAG インスタンスの名前を入力します。

     名前は 2～128 文字で、文字、数字、ピリオド（.）、ハイフン（-）、アンダースコア（_）を含めることができます。 文字で始める必要があります。

   • [ピーク帯域幅]：ネットワーク接続の最大帯域幅値を選択します。 この例では、[30 Mbps] が選択されています。
   • [サブスクリプション期間]：サブスクリプション期間を選択します。
5. 注文情報を確認し、[購入の確認] をクリックします。
6. [配送先住所] ダイアログボックスで、受取人の住所を入力し、[今すぐ購入] をクリックします。
7. [支払い] ページで、支払い方法を選択し、支払いを完了します。

8. Smart Access Gateway ページで注文が確定されているかどうかを確認できます。 SAG デバイスは、注文後 2 営業日以内に発送されます。 配送状況を確認するには、次の操作を実行します。

   1. [smart Access Gateway] ページで、クエリする SAG インスタンスを見つけます。

   2. > [配送状況の表示] を [アクション] 列で選択します。

   3. [注文の更新] パネルで、配送状況を表示します。

手順 2：SAG デバイスをアクティブ化する

SAG デバイスを受け取ったら、すべてのアクセサリを受け取っているかどうかを確認します。 詳細については、「SAG-1000 デバイスの仕様」をご参照ください。

1. SAG コンソール にログオンします。
2. [smart Access Gateway] ページで、管理する SAG インスタンスを見つけます。
3. 有効化[アクション] 列の をクリックします。
4. SAG インスタンスの ID をクリックします。 インスタンスの詳細ページで、[デバイス管理] タブをクリックし、デバイスのシリアル番号を入力します。

5. [デバイスの追加] をクリックします。
6. この手順を繰り返して、もう 1 つの SAG デバイスを SAG インスタンスに関連付けます。

手順 3：SAG デバイスをオンプレミスネットワークに接続する

SAG デバイスをアクティブ化して SAG インスタンスに関連付けたら、デバイスをオンプレミスネットワークに接続する必要があります。

開始する前に、デバイスがアクティブ化されていること、4G ネットワークが正常に動作していること、デバイスが Alibaba Cloud に接続されていることを確認してください。 この例では、デバイス 1 を使用します。 この手順を繰り返して、デバイス 2 をオンプレミスネットワークに接続します。

1. SAG コンソール にログオンします。
2. [smart Access Gateway] ページで、SAG インスタンス ID を見つけてクリックします。
3. インスタンスの詳細ページで、[デバイス管理] タブをクリックします。
4. 左側のナビゲーションツリーで、[ポートロールの割り当て] をクリックします。
5. [ポートロールの割り当て] セクションで、ポートを見つけて、編集[アクション] 列の OK をクリックします。 ポートにロールを割り当て、 をクリックします。
   この例では、ポート 5 に WAN ロールが割り当てられ、ポート 4 に LAN ロールが割り当てられます。 詳細については、「ポートロールの割り当て」をご参照ください。
6. ネットワークケーブルを使用して、SAG デバイスの WAN ポート（ポート 5）をインターネットに接続するルーターのポート G1 に接続します。
7. ネットワークケーブルを使用して、SAG デバイスの LAN ポート（ポート 4）をレイヤー 3 スイッチのポート G11 に接続します。

手順 4：ポートを設定する

SAG デバイスをオンプレミスネットワークに接続したら、SAG コンソールでデバイスポートを設定できます。

この例では、デバイス 1 を使用します。 この手順を繰り返して、デバイス 2 のポートを設定します。

1. SAG コンソール にログオンします。
2. [smart Access Gateway] ページで、SAG インスタンスの ID をクリックします。
3. インスタンスの詳細ページで、[デバイス管理] タブをクリックします。
4. 左側のナビゲーションツリーで、[LAN ポートの管理] をクリックします。
5. [LAN（ポート 4）] セクションで、[編集] をクリックします。
6. [LAN（ポート 4）の設定] ダイアログボックスで、次のパラメーターを設定し、[OK] をクリックします。
   • [リンクタイプ]：[静的] を選択します。
   • [ポートアドレス]：LAN ポートの IP アドレスを入力します。 この例では、192.168.50.1 が使用されています。
   • [サブネットマスク]：LAN ポートの IP アドレスのサブネットマスクを入力します。 この例では、255.255.255.252 が使用されています。
7. 左側のセクションで、[WAN ポートの管理] をクリックします。
8. [WAN（ポート 5）] セクションで、[編集] をクリックします。
9. [WAN（ポート 5）の設定] ダイアログボックスで、次のパラメーターを設定し、[OK] をクリックします。
   • [リンクタイプ]：[静的] を選択します。
   • [IP アドレス]：WAN ポートの IP アドレスを入力します。 この例では、192.168.100.1 が使用されています。
   • [サブネットマスク]：WAN ポートの IP アドレスのサブネットマスクを入力します。 この例では、255.255.255.252 が使用されています。
   • [ゲートウェイ]：ゲートウェイの IP アドレスを入力します。 この例では、192.168.100.2 が使用されています。
     説明 パラメーターを設定すると、デフォルトルートが SAG デバイスに追加されます。

手順 5：OSPF ベースの動的ルーティングを設定する

SAG コンソールで、SAG デバイスの OSPF ベースの動的ルーティングを設定できます。

この例では、デバイス 1 を使用します。 この手順を繰り返して、デバイス 2 の OSPF ベースの動的ルーティングを設定します。

1. SAG コンソール にログオンします。
2. [smart Access Gateway] ページで、SAG インスタンスの ID をクリックします。
3. インスタンスの詳細ページで、[デバイス管理] タブをクリックします。
4. 左側のナビゲーションツリーで、[ルートの管理] をクリックします。
5. [OSPF プロトコル設定] セクションで、[編集] をクリックします。
6. [OSPF プロトコルの設定] ダイアログボックスで、割り当てられた IP アドレスに関する情報を入力し、[OK] をクリックします。

   パラメーター	説明
   [エリア ID]	アクティブデバイスとスタンバイデバイスのエリア ID を入力します。 アクティブデバイスのエリア ID：1。 スタンバイデバイスのエリア ID：1。
   [hello 時間]	両方のデバイスの hello 時間を 3 秒に設定します。
   [dead 時間]	両方のデバイスの dead 時間を 10 秒に設定します。
   [認証タイプ]	両方のデバイスで [認証無効] を選択します。
   [ルーター ID]	デバイスのルーター ID を入力します。 アクティブデバイスのルーター ID：192.168.100.1。 スタンバイデバイスのルーター ID：192.168.200.1。
   [エリアタイプ]	デフォルト値：[NSSA]。

7. [WAN/LAN 動的ルーティング設定] セクションで、[OSPF プロトコルの有効化] を選択します。
8. [ポート 4（LAN）] を見つけ、編集[アクション] 列の OSPF を有効にするOK をクリックし、 を選択して、 をクリックします。

手順 6：レイヤー 3 スイッチとインターネットに接続するルーターを設定する

• レイヤー 3 スイッチの設定
  • ポートの IP アドレスと OSPF パラメーターを設定します。
    説明 各 SAG デバイスについて、OSPF プロトコルを使用するポートのネットワークタイプをピアツーピア（P2P）に設定する必要があります。 そうしないと、SAG デバイスはルートを正しく計算できません。


    interface GigabitEthernet 0/11
    no switchport
     ip ospf network point-to-point       // ネットワークタイプを P2P に設定します。
    ip ospf hello-interval 3
    ip ospf dead-interval 10
     ip address 192.168.50.2 255.255.255.252  // デバイス 1 のピアスイッチのポート IP アドレス。


    interface GigabitEthernet 0/12
    no switchport
     ip address 192.168.60.2 255.255.255.252 // デバイス 2 のピアスイッチのポート IP アドレス。
     ip ospf network point-to-point        // ネットワークタイプを P2P に設定します。
    ip ospf dead-interval 10
    ip ospf hello-interval 3

    !



  • ループバックアドレスとルートアドバタイズメント情報を指定します。
    説明 OSPF には Not-So-Stubby Area（NSSA）が必要であり、デフォルトルートを自動的に生成し、SAG にアドバタイズします。



    interface Loopback 0
    ip address 192.168.100.3 255.255.255.255  // スイッチのループバックアドレス。
    !

    router ospf 1
     router-id 192.168.100.3          // スイッチのルーター ID。
     network 172.16.0.0 0.15.255.255 area 0  // オンプレミスサーバーの CIDR ブロック。
     network 192.168.50.0 0.0.0.4 area 1    // スイッチが SAG デバイス 1 に接続するために使用するポートの CIDR ブロック。
     network 192.168.100.3 0.0.0.0 area 0   // スイッチのループバックアドレス。
     network 192.168.60.0 0.0.0.4 area 1       // スイッチが SAG デバイス 2 に接続するために使用するポートの CIDR ブロック。
     area 1 nssa default-information-originate no-summary

    !



• インターネットに接続するルーターの設定

  静的ルートを追加する

  ip route 192.168.100.1 255.255.255.252  192.168.100.2  // デバイス 1 へのルート。
  ip route 192.168.200.1 255.255.255.252  192.168.200.2  // デバイス 2 へのルート。

手順 7：ネットワーク接続を設定する

SAG デバイスを設定したら、オンプレミスネットワークを Alibaba Cloud に接続するためにネットワーク接続を設定する必要があります。

1. クラウド接続ネットワーク（CCN）インスタンスを作成します。
   1. SAG コンソール にログオンします。
   2. 左側のナビゲーションペインで、[CCN] をクリックします。
   3. [CCN] ページで、[CCN インスタンスの作成] をクリックします。
   4. [CCN インスタンスの作成] パネルで、CCN インスタンスの名前を入力し、[OK] をクリックします。
      名前は 2～100 文字で、文字、数字、アンダースコア（_）、ハイフン（-）を含めることができます。 文字で始める必要があります。
2. ネットワーク接続を設定します。
   1. SAG コンソール にログオンします。
   2. [smart Access Gateway] ページで、SAG インスタンスの ID をクリックするか、ネットワーク構成[アクション] 列の をクリックします。
   3. [オンプレミスルートとの同期方法] タブで、[動的ルーティング] を選択します。
   4. [ネットワークインスタンスの詳細] タブで、[ネットワークのアタッチ] をクリックし、CCN インスタンスを選択して、[OK] をクリックします。

3. CCN インスタンスをクラウドエンタープライズネットワーク（CEN）インスタンスに関連付けます。
   1. SAG コンソール にログオンします。
   2. 左側のナビゲーションペインで、[CCN] をクリックします。
   3. CCN インスタンスを見つけて、CENインスタンスのバインド[アクション] 列の をクリックします。
   4. [CEN インスタンスのバインド] パネルで、使用する CEN インスタンスを選択し、[OK] をクリックします。
      CCN インスタンスが CEN インスタンスに関連付けられると、CCN インスタンスに接続されている SAG デバイスは、CEN インスタンスにアタッチされている VPC や仮想ボーダールーター（VBR）などのネットワークと通信できます。
4. Elastic Compute Service（ECS）セキュリティグループを設定します。
   1. ECS コンソール にログオンします。
   2. 左側のナビゲーションペインで、[ネットワークとセキュリティ] > [セキュリティグループ] を選択します。
   3. [セキュリティグループ] ページで、管理するセキュリティグループを見つけて、[アクション] 列の [ルールの追加] をクリックします。
   4. [セキュリティグルールのルール] タブで、[ルールの追加] をクリックします。
   5. オンプレミスネットワークから VPC へのアクセスを許可するセキュリティグルールのルールを作成します。 詳細については、「セキュリティグルールのルールの追加」をご参照ください。

手順 8：ネットワーク接続をテストする

上記の手順を完了したら、オンプレミスネットワークのクライアントから VPC ネットワークにデプロイされているクラウド リソースにアクセスして、ネットワーク接続をテストします。
