サンキーダイアグラムは、ある状態 (ノード) のセットから別の状態へのデータのフローと分布を可視化する特定のタイプのフローチャートです。サンキーダイアグラムでは、各ブランチの幅はデータフローのボリュームに比例します。これにより、ユーザーは各パスのデータ量を視覚的に追跡および比較できます。特に、エネルギー、物質、資金、ユーザーの行動などのアイテムの転送と割り当てを、さまざまな段階やカテゴリにわたって表示するのに役立ちます。

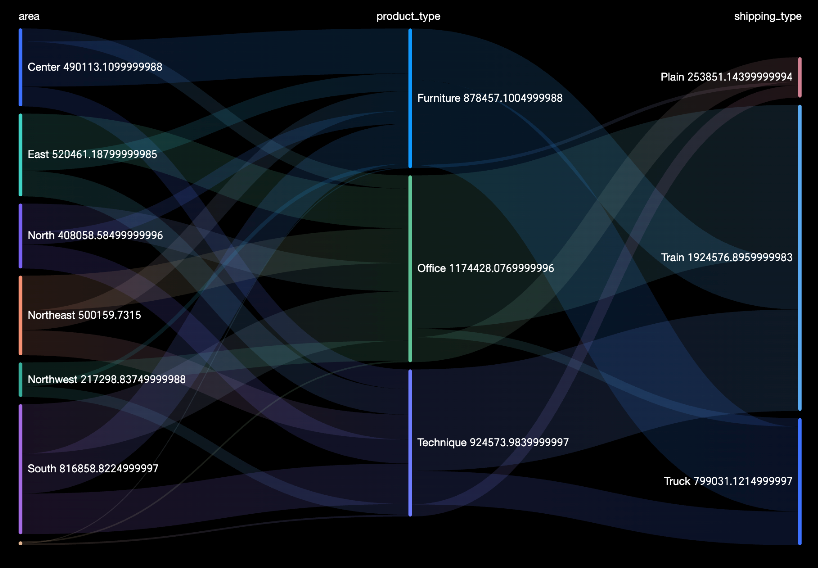

例
データの構成

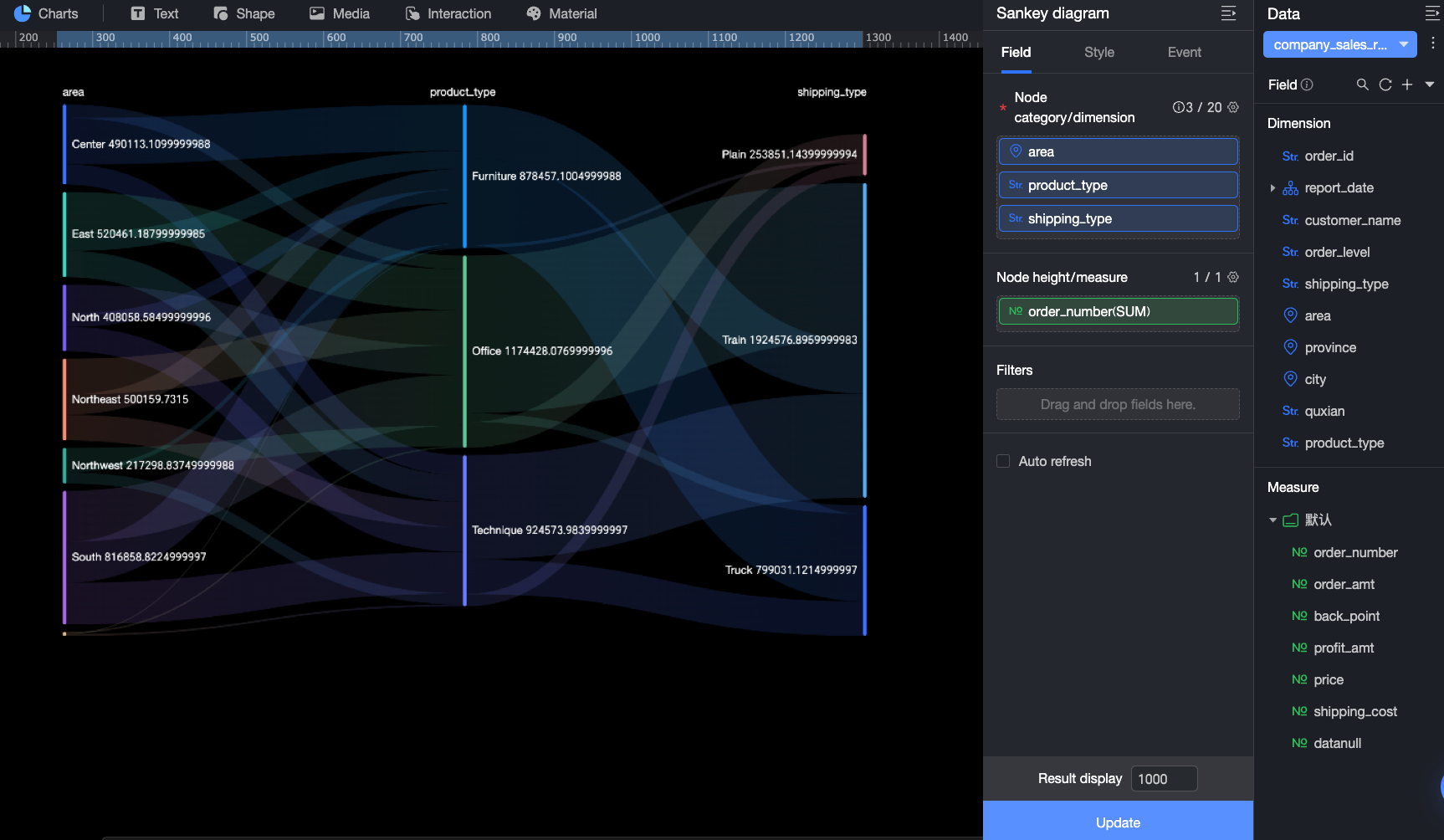

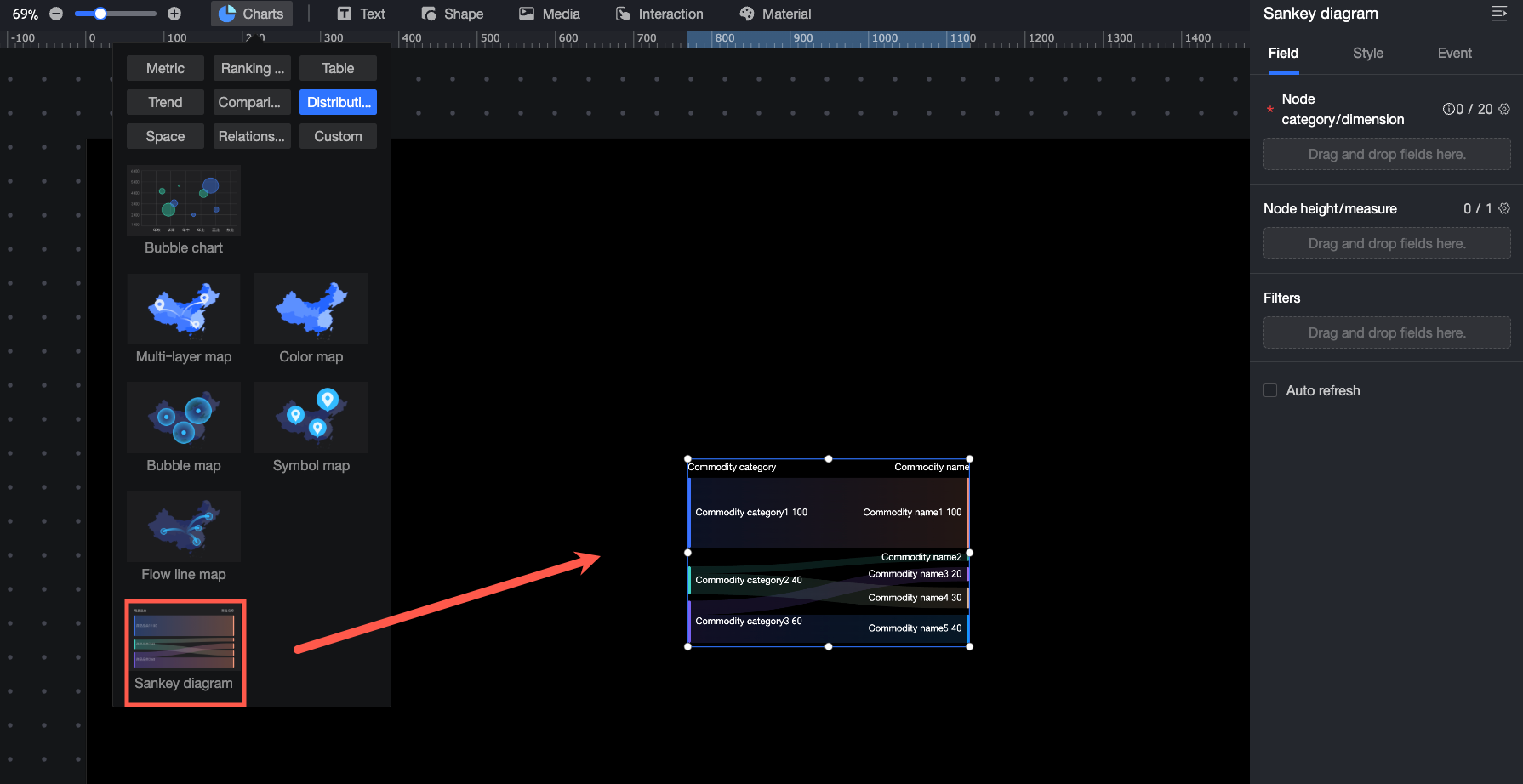

ウィジェットライブラリの [チャート] セクションから、[サンキーダイアグラム] をキャンバスにドラッグします。
[データ] ペインで、データセットを選択し、次のようにチャートの [フィールド] を構成します。
[ノードタイプ/ディメンション] フィールドに、ノードタイプを決定するディメンションを追加します。各ノードは、プロダクトタイプやマーケティングキャンペーンの段階などのカテゴリまたは段階を表します。この例では、[リージョン]、[プロダクトタイプ]、および [プロダクトパッケージ] フィールドをドラッグして、3 つのノード間のデータフローと分布を表示します。
[ノードの高さ/メジャー] フィールドに、ノードの高さを決定するメジャーを追加します。これにより、各ノードのデータフローの分布を可視化できます。この例では、[注文額] フィールドをドラッグして、各リージョンのさまざまなプロダクトタイプ、および各プロダクトタイプ配下のさまざまなパッケージの注文額の分布を表示します。

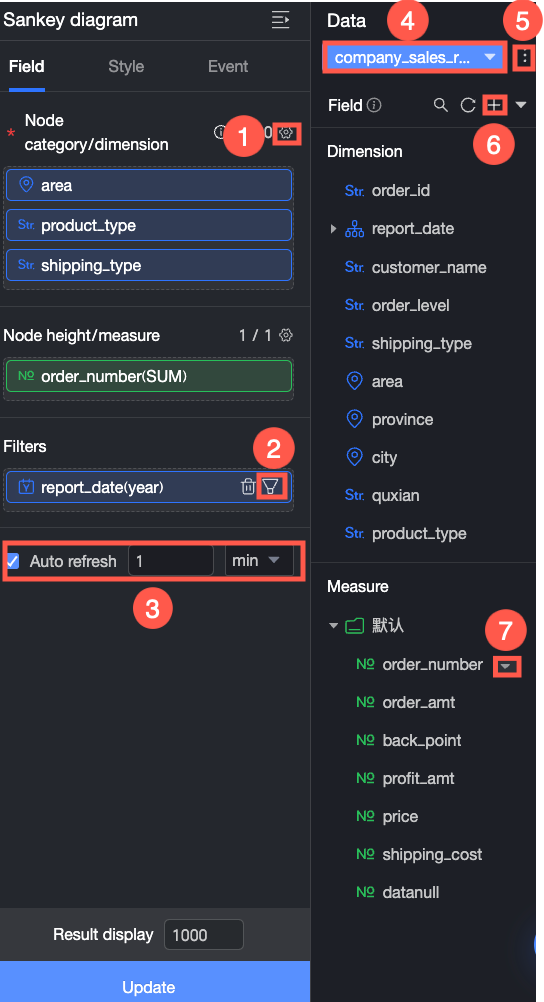

データに対して次の操作を実行することもできます。
フィールドフォーマットをバッチで構成します (①)。詳細については、「フィールドスタイルをバッチで構成する」をご参照ください。
フィールドをフィルターします (②)。詳細については、「データをフィルターする」をご参照ください。
データの自動リフレッシュを設定します (③)。詳細については、「スケジュールに従ってデータをリフレッシュする」をご参照ください。
データセットを切り替えます (④)。詳細については、「データセットを切り替える」をご参照ください。
データセットを編集します (⑤)。詳細については、「データセットを編集する」をご参照ください。
データを処理します (⑥)。詳細については、「計算フィールドの作成」、「グループ化されたディメンションの作成」、および「プレースホルダー」をご参照ください。
フィールドをコピーします (⑦)。詳細については、「フィールドをコピーしてディメンションに変換する」をご参照ください。
スタイルの構成
位置とサイズ

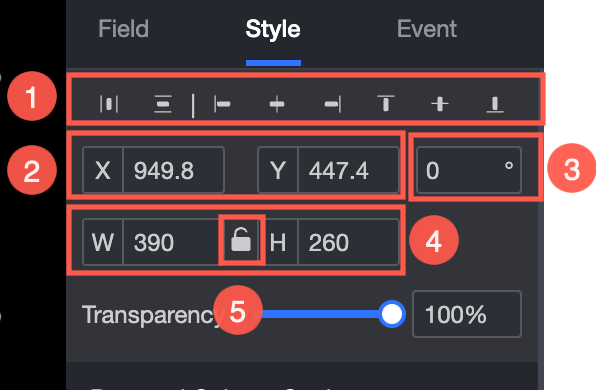

構成ペインで、ウィジェットの次のプロパティを設定します。
ウィジェットの配置を調整します (①): オプションには、左揃え、センター、右揃えが含まれます。
ウィジェットの位置を調整します (②): X と Y の値を設定して、左上隅からの相対位置を調整します。
ウィジェットの角度を調整します (③): 回転角度を設定します。
ウィジェットのサイズを調整します (④): W と H の値を設定して、ウィジェットの幅と高さを調整します。
ウィジェットをロックします (⑤): ウィジェットをロックして、サイズを調整できないようにします。
不透明度を調整します (⑥): ウィジェットの不透明度を設定します。

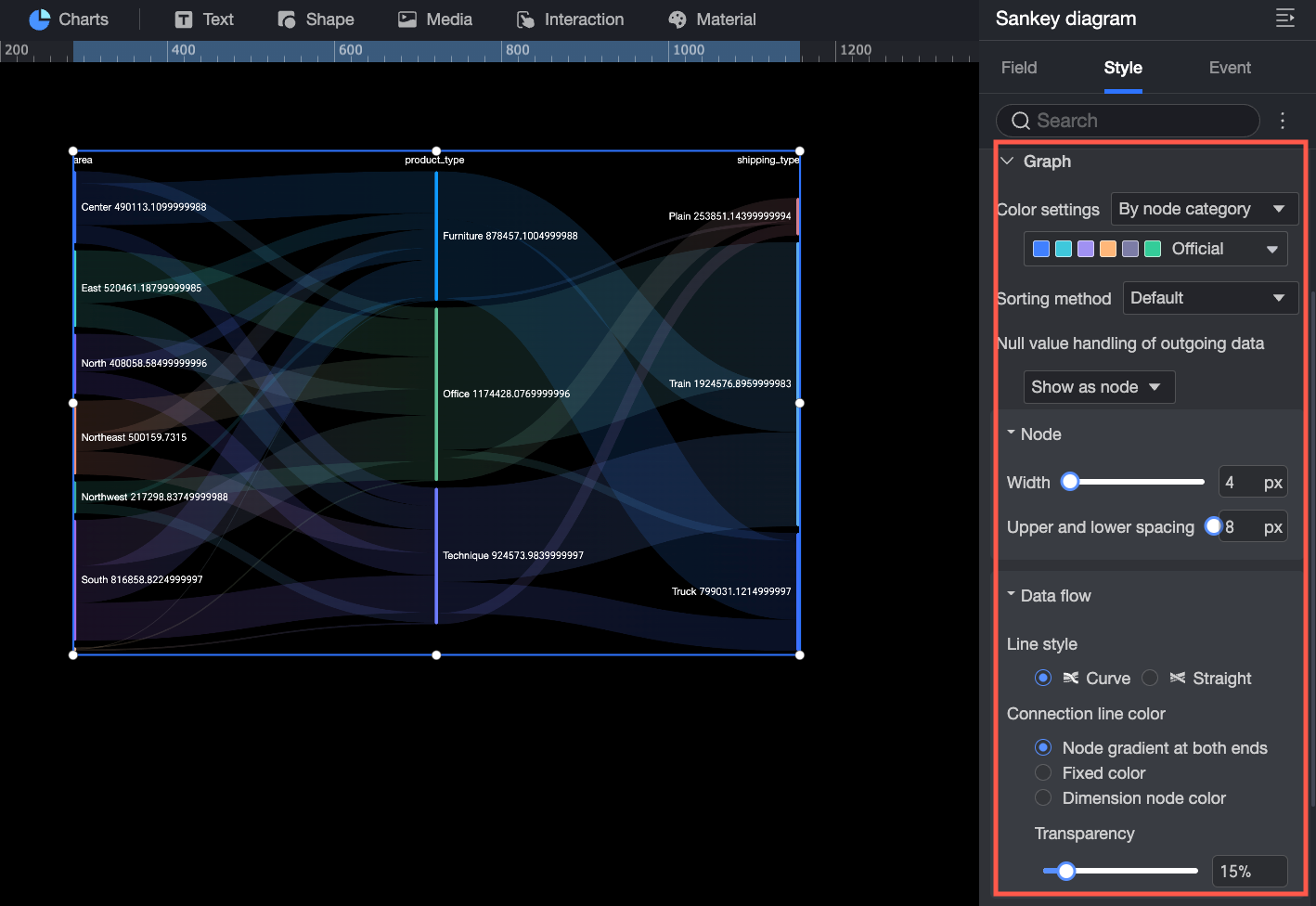

チャート
[チャート] セクションで、次の操作を実行します。
配色: チャート全体の配色を設定します。[ノードカテゴリ別] または [モノクロ] を選択できます。
ノードカテゴリ別: 異なるノードカテゴリに異なる色を割り当てます。システムの配色から選択するか、各カテゴリの色をカスタマイズできます。
モノクロ: チャート全体に単一の色を適用します。
ソート順: デフォルトはソートなしです。[ノードの高さで昇順] または [ノードの高さで降順] に設定できます。
流出データにおける Null 値の処理: デフォルトは [ノードとして表示] です。[損失バーとして表示] または [フローを非表示] に設定できます。[損失バーとして表示] を選択した場合は、損失バーの色を構成できます。
ノード: ノードの [幅] と [垂直間隔] を設定します。
データストリーム: データストリームの [線の種類]、[線の色]、および [不透明度] を設定します。

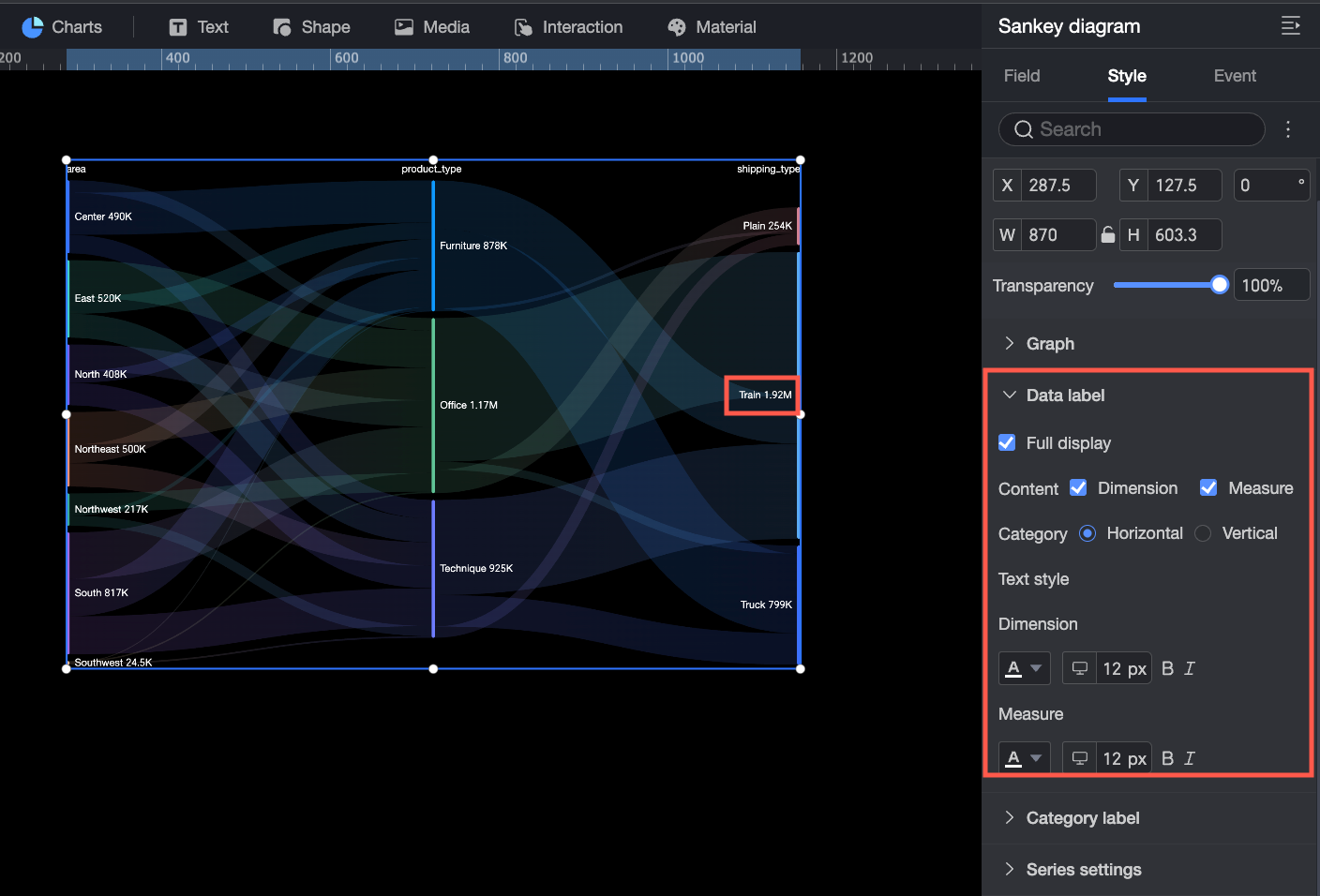

データラベル
[データラベル] セクションで、次の操作を実行します。
すべて表示: すべてのデータラベルを表示するかどうかを決定します。チャートに多くのメジャー値がある場合は、このオプションをクリアして一部のデータラベルのみを表示し、チャートをきれいに保つことができます。
コンテンツ: データラベルに表示するコンテンツを設定します。必要に応じて [ディメンション] と [メジャー] の情報を選択できます。
配置: ディメンションとメジャーのテキストの配置を設定します。オプションは [並べて表示] または [上下に表示] です。
テキストスタイル: フォントの色やサイズなど、データラベルのテキストのスタイルを設定します。ディメンションとメジャーで異なるテキストスタイルを設定できます。

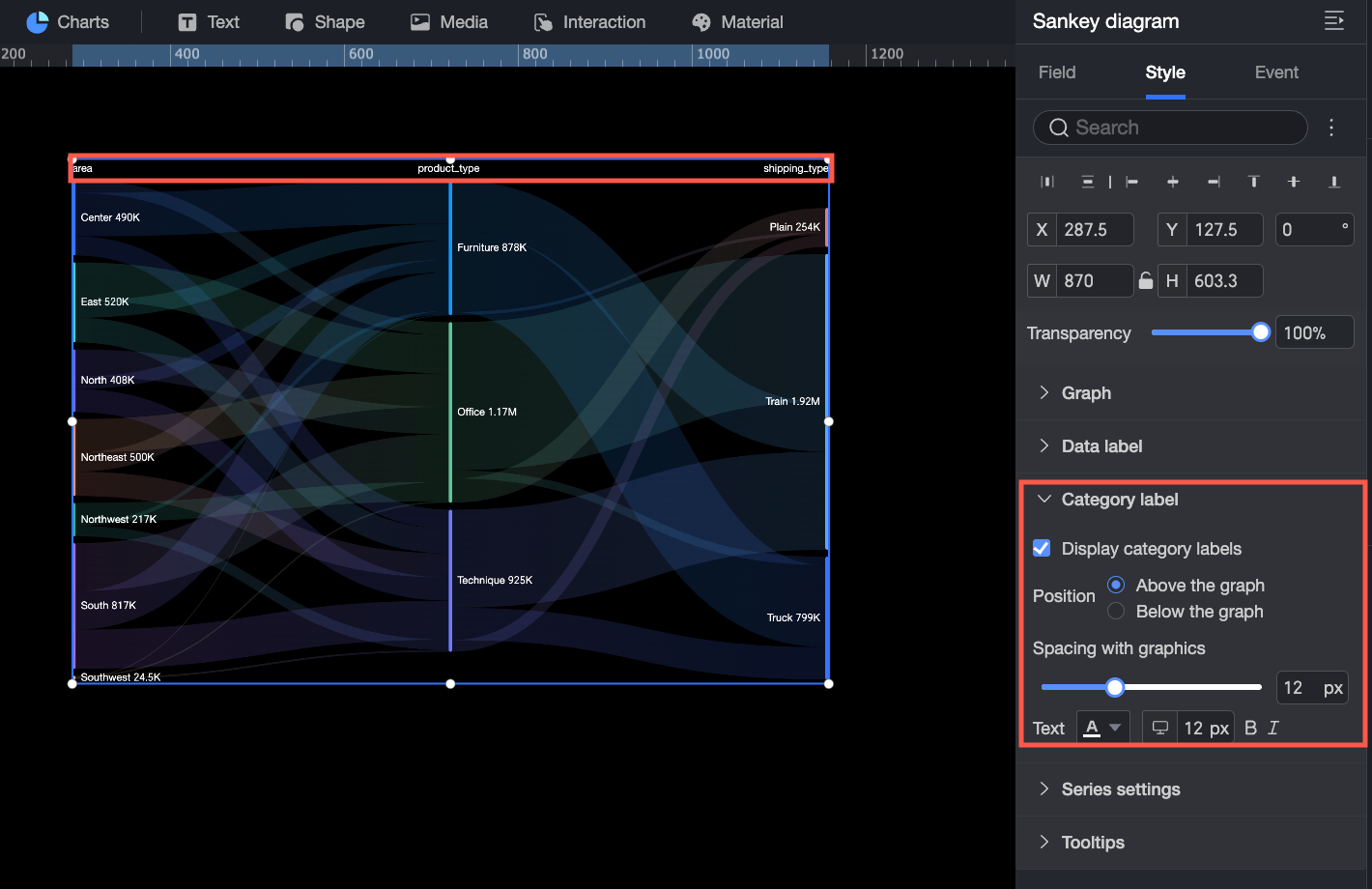

カテゴリラベル
[カテゴリラベル] セクションで、次の操作を実行します。
位置: チャート内のカテゴリラベルの表示位置を設定します。オプションは [チャートの上] または [チャートの下] です。
チャートからの間隔: カテゴリラベルとチャートの間の垂直距離を設定します。
テキスト: カテゴリラベルのテキストスタイルを設定します。

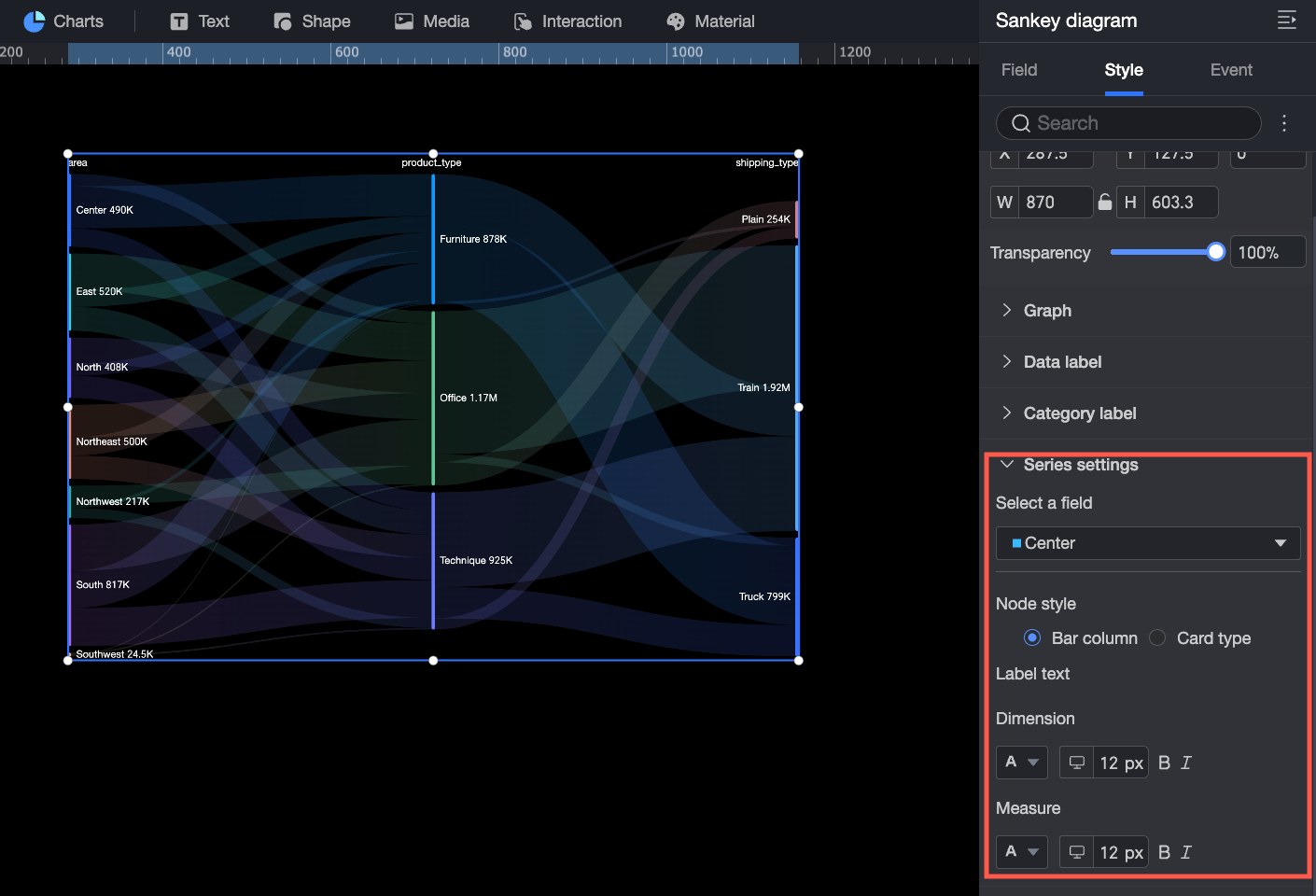

系列設定
[系列設定] セクションで、特定のディメンション値のデータの表示スタイルを構成します。
フィールドの選択: スタイルを設定するディメンション値を選択します。
ノードスタイル: ノードの表示スタイルを設定します。オプションは [バー] または [カード] です。ノードのバックグラウンドカラーと罫線スタイルも設定できます。
ラベルテキスト: ディメンションテキストとメジャーテキストのスタイルを設定します。
ツールチップ

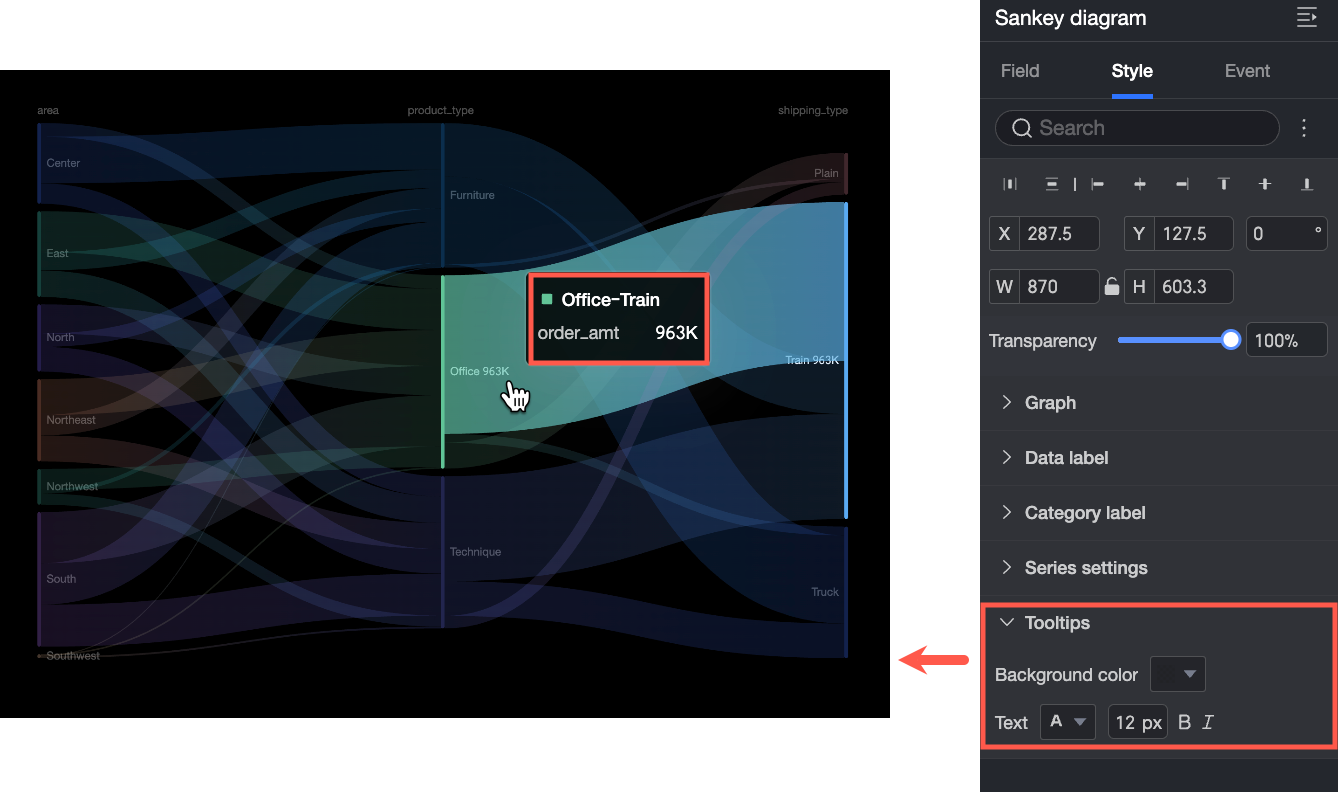

ユーザーがデータポイントにマウスポインターを合わせると、ツールチップが表示されます。ツールチップのバックグラウンドカラーとテキストスタイルを設定できます。
