フロー分析チャートは、ソースとデスティネーションを含むデータフローを表示します。また、さまざまなソースからのデータの比率と、さまざまなデスティネーションへのフローも表示します。通常、ページビュー（PV）とユニークビジター（UV）を通じてWebページのコンバージョン率を計算し、Webサイトの全体的な運用効率と特定のプロダクトの最終的なトランザクション ボリュームを理解できます。このトピックでは、フロー分析チャートにデータを追加し、そのスタイルを構成する方法について説明します。
前提条件
ダッシュボードが作成されていること。詳細については、「ダッシュボードを作成する」をご参照ください。
概要
シナリオ
フロー分析チャートは、統計データをソース ブロック、中央ブロック、およびデスティネーション ブロックに分割することにより、トラフィック データを表示します。一般的に、Webサイト トラフィックの運用データを分析するために使用されます。結果は直感的であり、さまざまなディメンション メトリックの変化を明確に確認できます。また、特定のノードからのプロセス フローの表示もサポートしています。
利点
計算機能：比率を自動的に計算します。

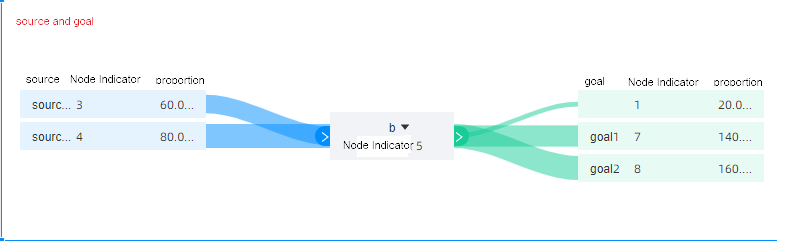

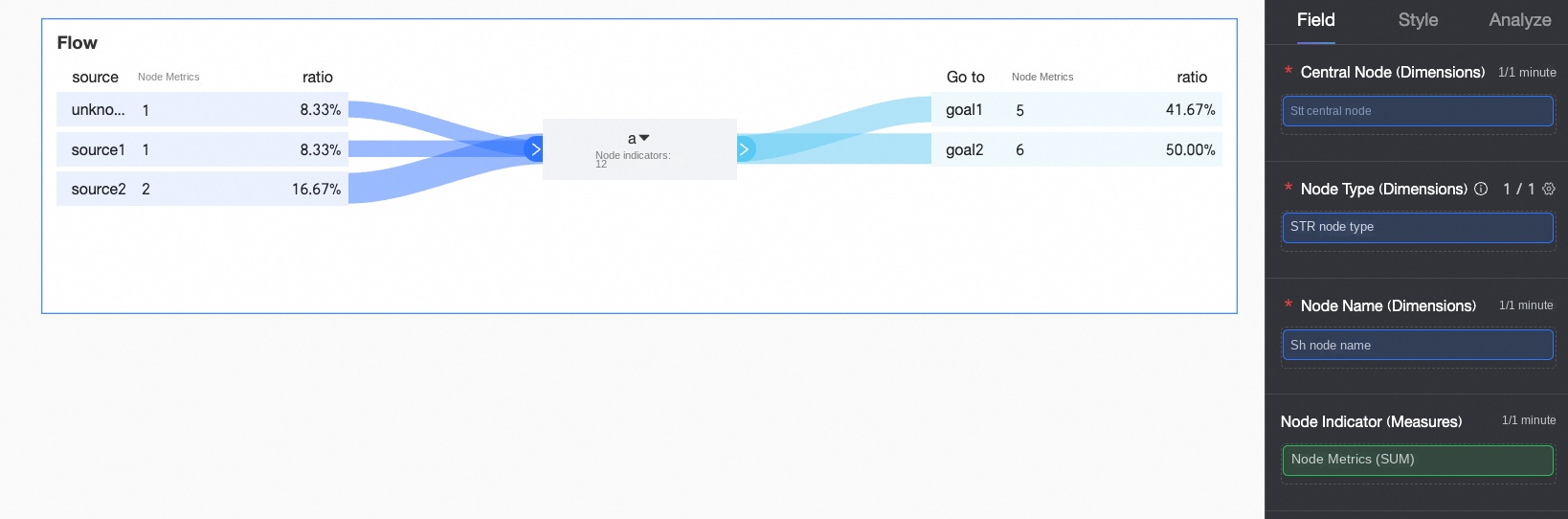

サンプル チャート
グラフ データの構成
［データ］タブで、必要なディメンションとメジャーを選択します。
[ディメンション] リストで、[検索エンジン] を見つけ、ダブルクリックするか、[中央ノード（ディメンション）] エリアにドラッグします。
[ディメンション] リストで、[ノード タイプ] を見つけ、ダブルクリックするか、[ノード タイプ（ディメンション）] エリアにドラッグします。
[ディメンション] リストで、[名前] を見つけ、ダブルクリックするか、[ノード名（ディメンション）] エリアにドラッグします。
[メジャー] リストで、[トラフィック] を見つけ、ダブルクリックするか、[ノード インジケーター（メジャー）] エリアにドラッグします。
[更新] をクリックすると、システムによってチャートが自動的に更新されます。
説明ノード タイプが source で、ノード名が空の場合、[不明なソース] が表示されます。
ノード タイプが goal で、ノード名が空の場合、[不明なデスティネーション] が表示されます。
システムは、ノード タイプの値が source、center、または goal でないフィールドを除外します。
フロー分析テーブルとフロー分析チャートの関係

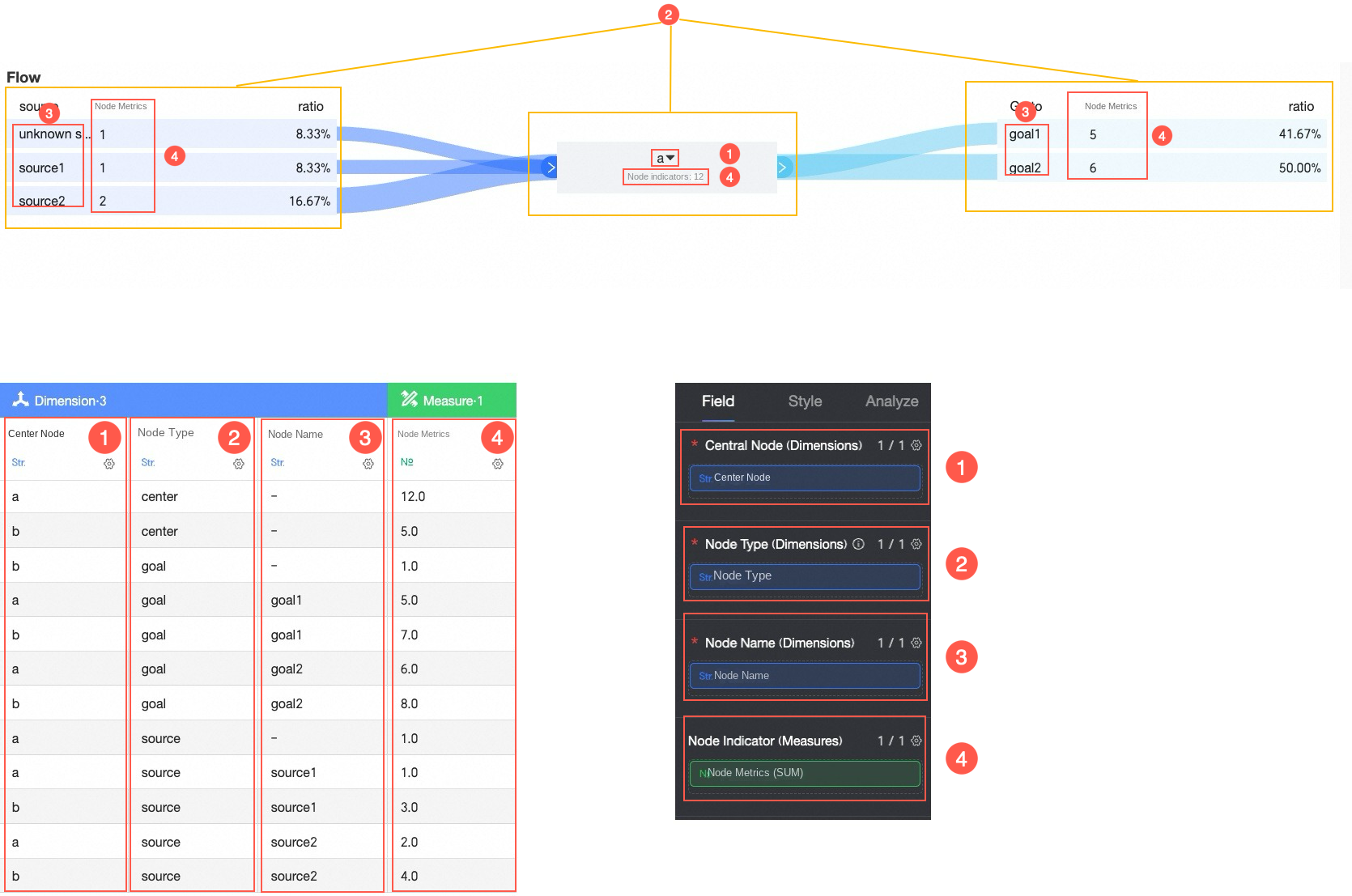

次の図は、フロー分析テーブルとフロー分析チャートの関係を理解するのに役立ちます。
① 中央ノード データを追加する
② ノード タイプ データを追加する
③ ソースとデスティネーション データを追加する
④ ソースとデスティネーション データのメトリックを追加する
[ノード タイプ] フィールドの値は、source、center、または goal である必要があります。

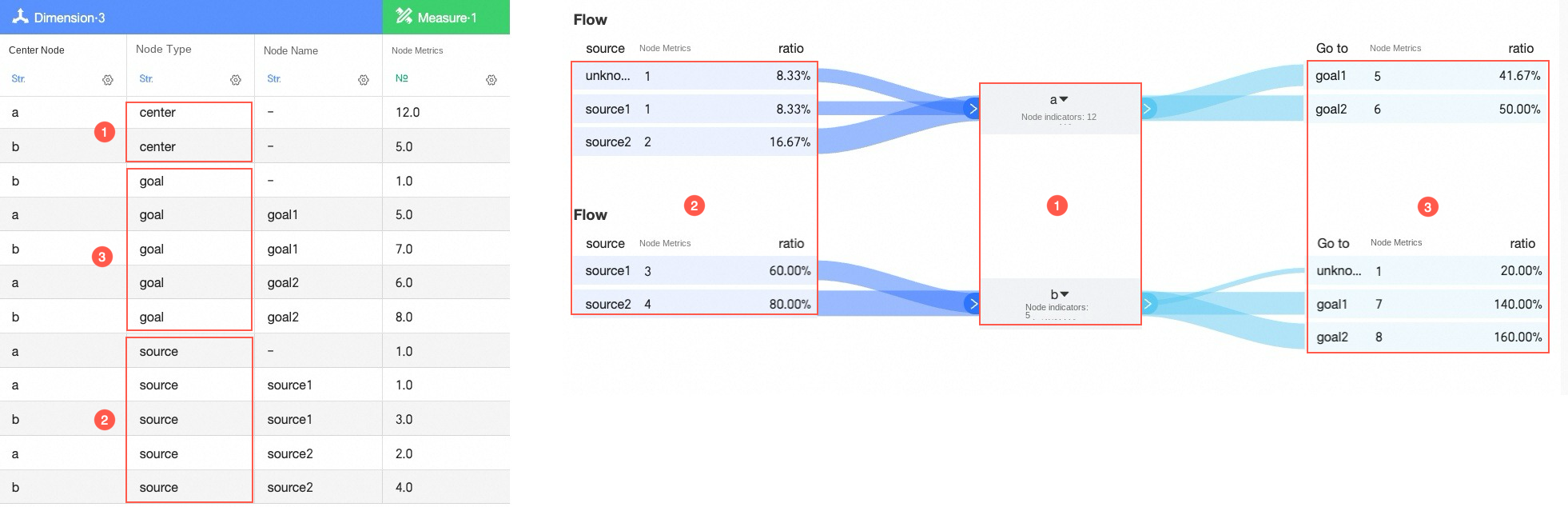

[中央ノード] の値がBaiduの場合の比率の計算方法を次の例に示します。
ソース値がAlipayホームページの場合、ノード インジケーター値は 1 で、比率は 8.33%（1÷12として計算）です。
ソース値がTaobaoホームページの場合、ノード インジケーター値は 2 で、比率は 16.67%（2÷12として計算）です。
フロー分析テーブルの構築原則
フロー分析テーブルに基づいて作成されたフロー分析チャートには、ソース ブロック、中央ブロック、およびデスティネーション ブロックの 3 つのブロックが含まれています。
したがって、ノード タイプに基づいて、フロー分析テーブルをソーステーブル、中央ノードテーブル、およびデスティネーションテーブルに分割できます。

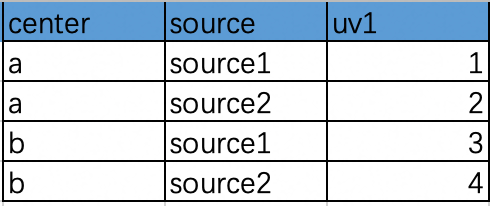

ノード タイプがソースの場合、source1とsource2から a および b へのトラフィックは、次のソーステーブルに示されています。

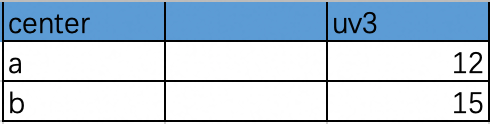

ノード タイプがセンターの場合、a および b から中央ノードへのトラフィックは、次の中央ノードテーブルに示されています。

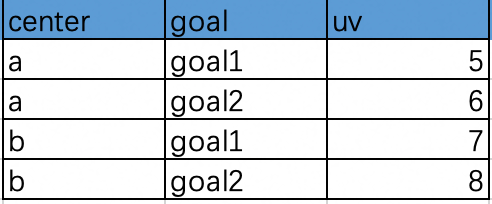

ノード タイプがゴールの場合、a または b から goal1 および goal2 へのトラフィックは、次のデスティネーションテーブルに示されています。

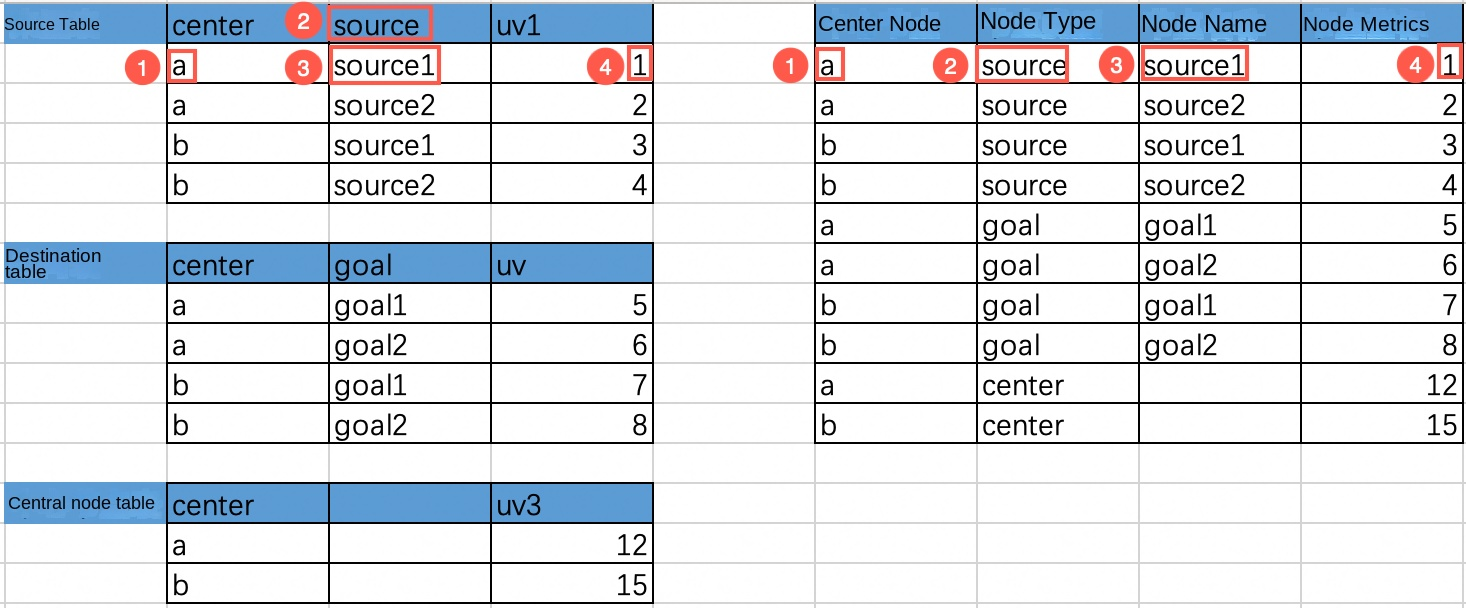

フロー分析データテーブルを構築するには、次の手順に従って、ソーステーブル、中央ノードテーブル、およびデスティネーションテーブルのデータを関連付けることができます。構築されたフロー分析テーブルのデータソースを以下に示します。
中央ノードは、ソーステーブルの中央列の値です。
ノード タイプは、ソース、ゴール、またはセンターです。
ノード名は、ソース列またはゴール列の値です。
ノード インジケーターは、対応するUV値です。
フロー分析テーブルのサンプルが必要な場合は、ソースとデスティネーション テーブル.xlsx をダウンロードできます。
チャート スタイルの構成
[タイトルとカード] で、注釈、文末脚注、その他の情報を構成します。一般的なチャート スタイルの構成については、「チャート タイトルの構成」をご参照ください。

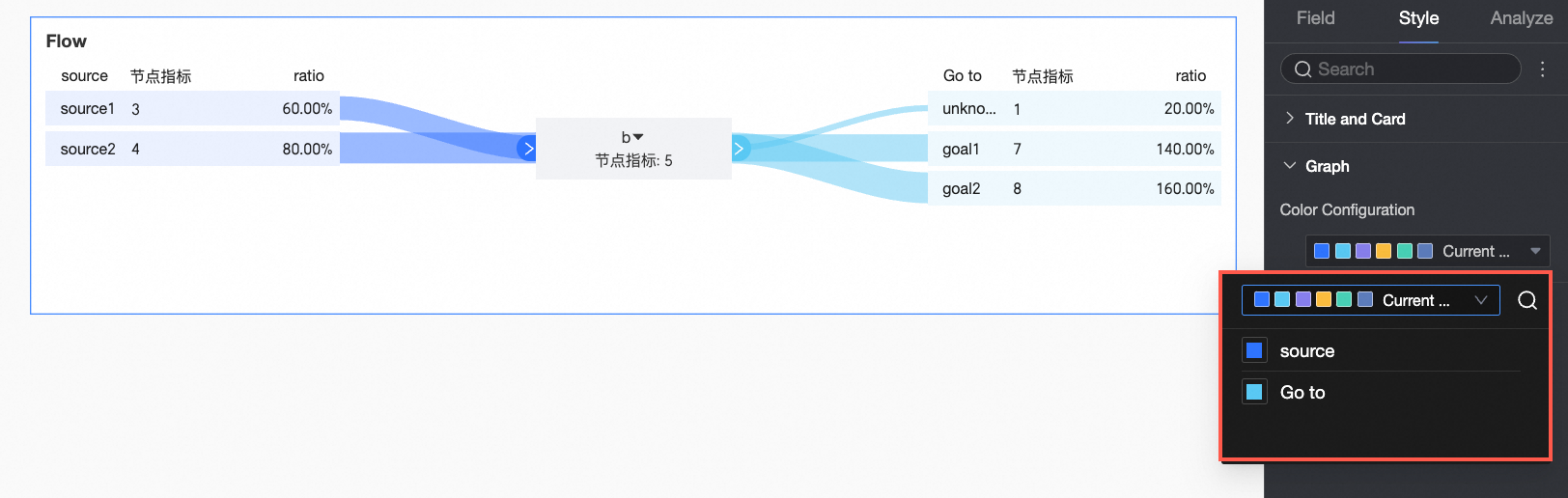

［グラフ］で、[視覚化カラー] を構成します。
制限
[ノード タイプ] フィールドの値は、source、center、または goal である必要があります。
次のステップ
他のユーザーがダッシュボードを表示する必要がある場合は、特定のユーザーとダッシュボードを共有できます。詳細については、「ダッシュボードを共有する」をご参照ください。
専門的な分析のためにナビゲーション メニュー付きの複雑なダッシュボードを作成する必要がある場合は、作成したダッシュボードをデータ ポータルに統合できます。詳細については、「PC データ ポータルを作成する」をご参照ください。
