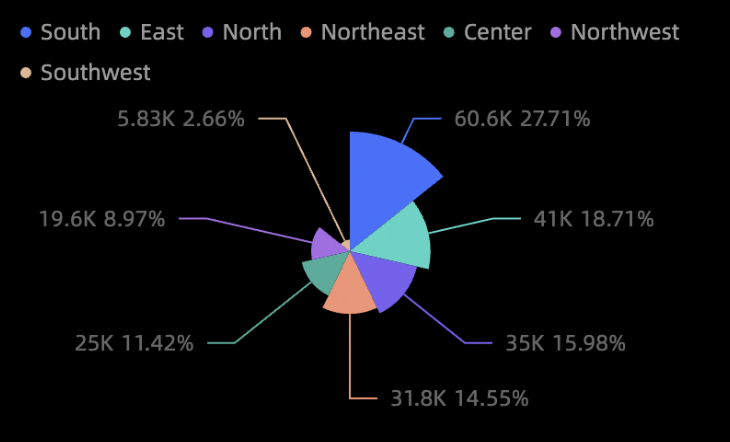

鶏頭図は、さまざまなディメンションのデータ分布を表示したり、さまざまなデータ間の状況を比較したりできます。これは通常、列挙データに適しています。このトピックでは、鶏頭図にデータを追加する方法とスタイルを構成する方法について説明します。
前提条件
データダッシュボードが作成されていること。詳細については、「データビジュアライゼーション画面を作成する」をご参照ください。
TensorBoard
構成データ
[チャート] セクションのウィジェットライブラリで、[鶏頭図] を見つけてキャンバスにドラッグします。

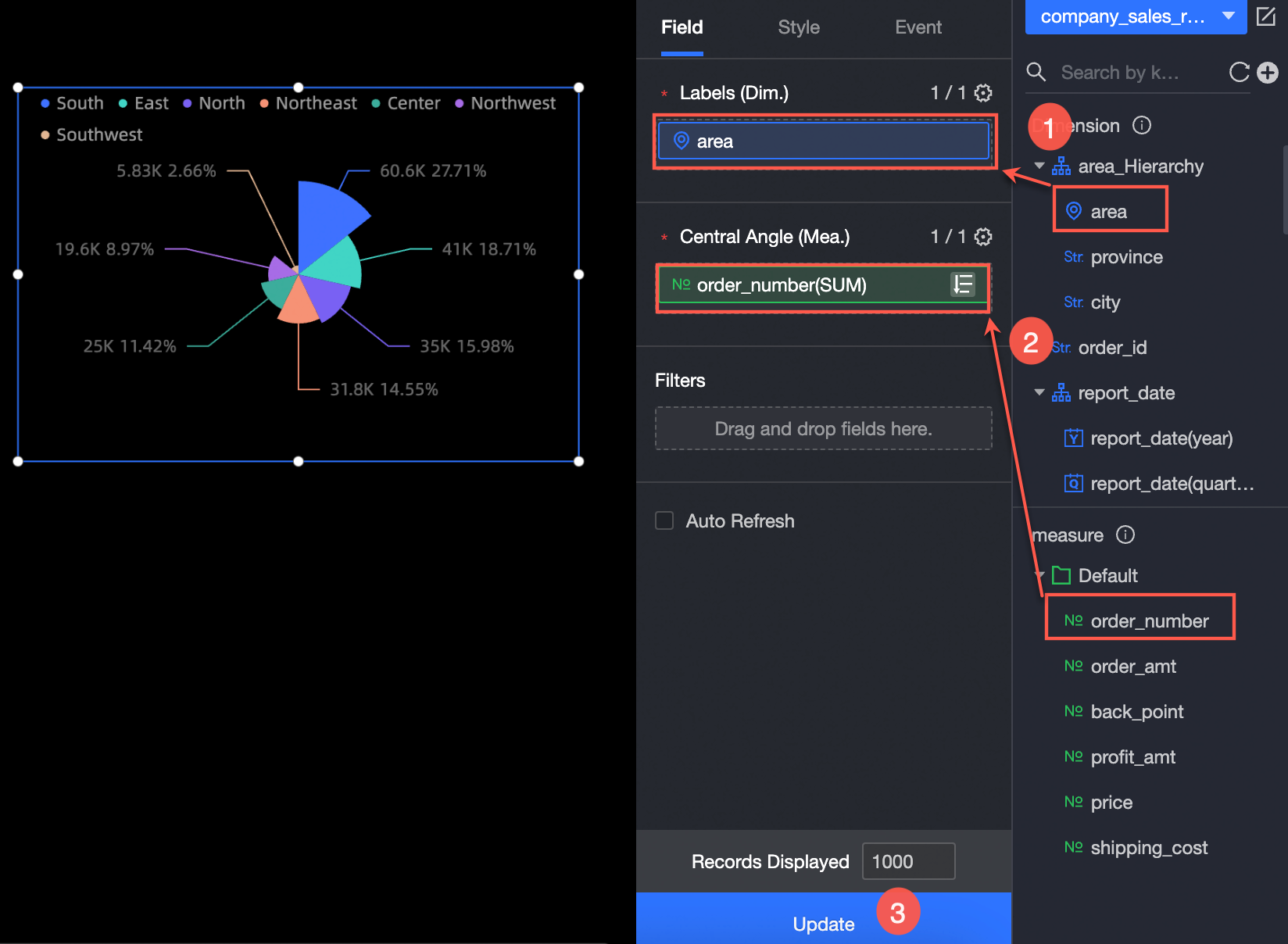

[データセットの選択] をクリックし、次の図の手順に従ってデータを追加します。更新されたアイコンは、次の図に示されています。
また、データに対して次の操作を実行することもできます。
複数のフィールド形式を構成する。詳細については、「複数のフィールド形式を構成する」をご参照ください。
フィールドフィルタリングを構成する。詳細については、「データをフィルタリングする」をご参照ください。
自動データリフレッシュ (③) を構成する。詳細については、「スケジュールされたデータリフレッシュ」をご参照ください。
データセットを切り替える。詳細については、「データセットを切り替える」をご参照ください。
データセットを編集する。詳細については、「データセットを編集する」をご参照ください。
計算フィールドとグループ化ディメンションを作成する。詳細については、「計算フィールドを作成する」および「グループ化ディメンションを作成する」をご参照ください。
フィールドをコピーする。詳細については、「ディメンションにコピーする」をご参照ください。
アイコンスタイルの構成

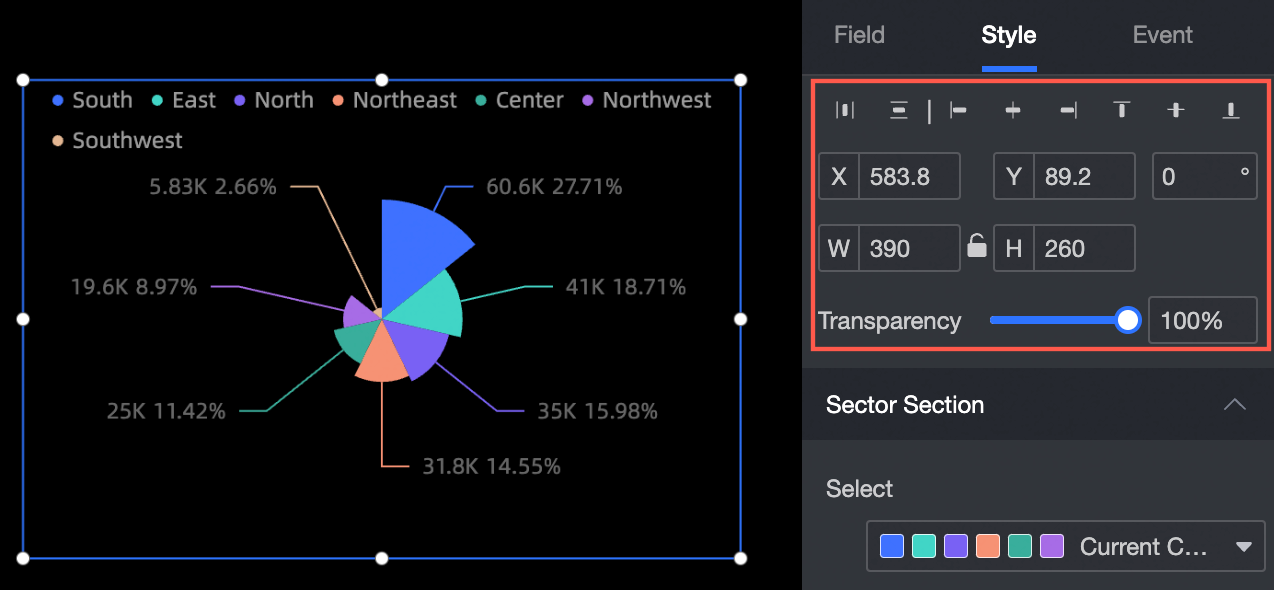

場所とサイズ
構成セクションのコンポーネントは、次のように構成できます。
コンポーネントの配置を調整する: 左揃え、中央揃え、右揃えをサポートします。
ウィジェットのサイズを調整する: 左上隅を原点として使用し、X軸とY軸の値を設定して、位置を調整します。
ウィジェットの角度を調整する: 回転角度の値を設定します。
ウィジェットのサイズを変更する: WとHの値を設定して、ウィジェットの幅と高さを調整します。
コンポーネントをロックする: コンポーネントをロックすると、コンポーネントのサイズと位置を調整できなくなります。

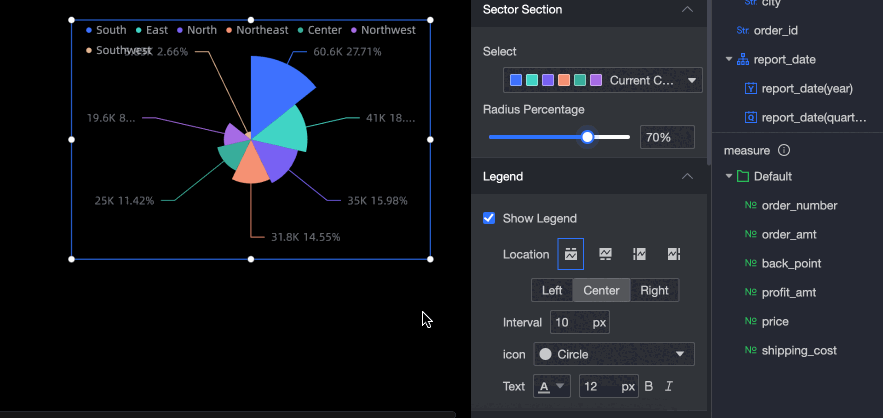

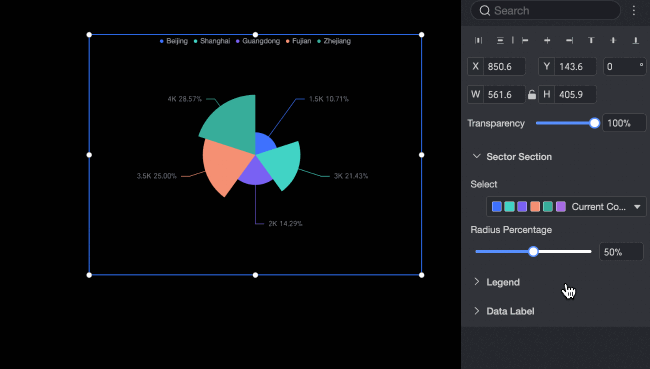

セクター領域
構成セクションのコンポーネントは、次のように構成できます。
ウィジェットの色を調整する: 各領域の色を設定できます。
半径の比率: セクター領域の半径を調整できます。

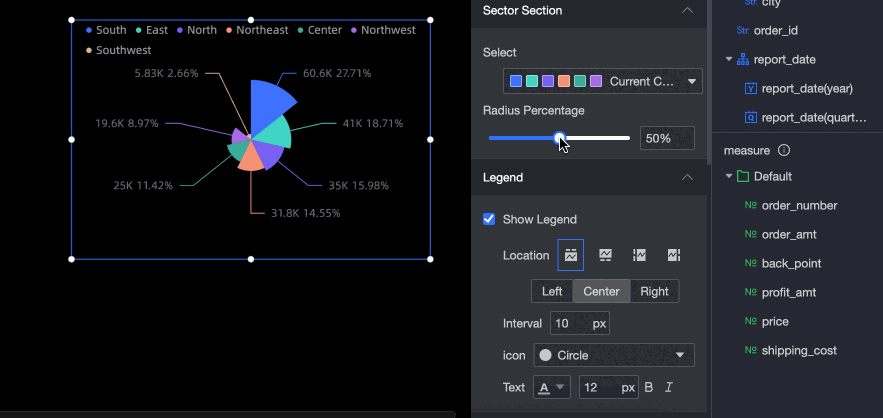

凡例の表示モード
構成セクションのコンポーネントは、次のように構成できます。
ウィジェットテキストの位置を調整する: 上、下、左、右。
ウィジェットテキストの間隔を調整する: テキストの間隔サイズを設定できます。
ウィジェットアイコンを調整する: ウィジェットアイコンを円、長方形、角丸長方形、三角形に設定できます。
ウィジェットテキストのスタイルを調整する: ウィジェットテキストの色、フォントサイズ、太字、斜体を設定できます。

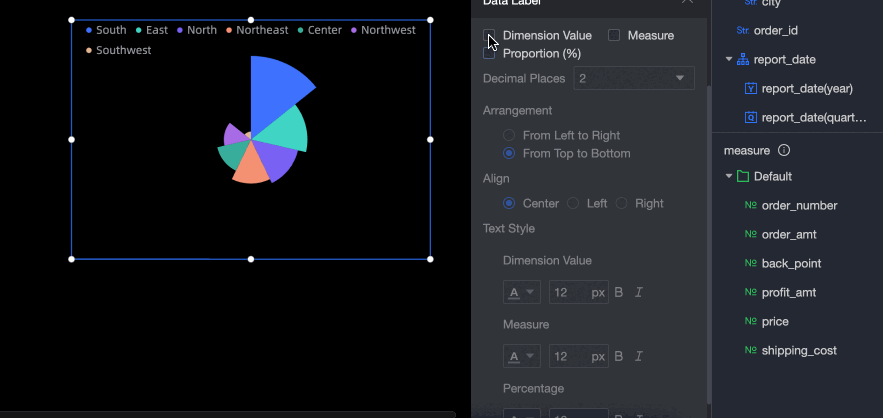

タグ
構成セクションのコンポーネントは、次のように構成できます。
ウィジェットの表示データを調整する: セクター領域に表示される1つ以上のディメンション、メジャー、比率を設定できます。
ウィジェットのスケールを調整する: スケールを0、1、2に設定できます。
ウィジェット表示データの配置を調整する: 左右および上下の配置をサポートします。
ウィジェット表示データの配置モードを調整する: ウィジェットの配置モードを垂直に設定すると、表示データの配置モードを中央、左、右に設定できます。
ウィジェット表示データのテキストスタイルを調整する: ウィジェット表示データテキストの色、フォントサイズ、太字、斜体を設定できます。
