Quick BI:複合チャート

概要

• シナリオ

  • トレンドウィジェットは、時間経過に伴う連続的なデータ（一般的なスケール設定に基づく）を表示し、等間隔の時間単位でトレンドを可視化するのに最適です。

  • 面グラフでは、データが時間とともにどのように変化するか（増加・減少・周期的変化・指数関数的成長など）を確認できます。

• メリット

  • 計算機能：期間比較計算および累計計算をワンクリックで構成でき、スマート補助線およびトレンドラインを追加できます。

  • 可視化効果：折れ線グラフ、面グラフ、積み上げ面グラフ、100％ 積み上げ面グラフをサポートします。ラベル、凡例、概要軸などの設定を構成できます。

  • データ比較および注釈：同一期間のデータを比較したり、値に注釈を付与したりできます。

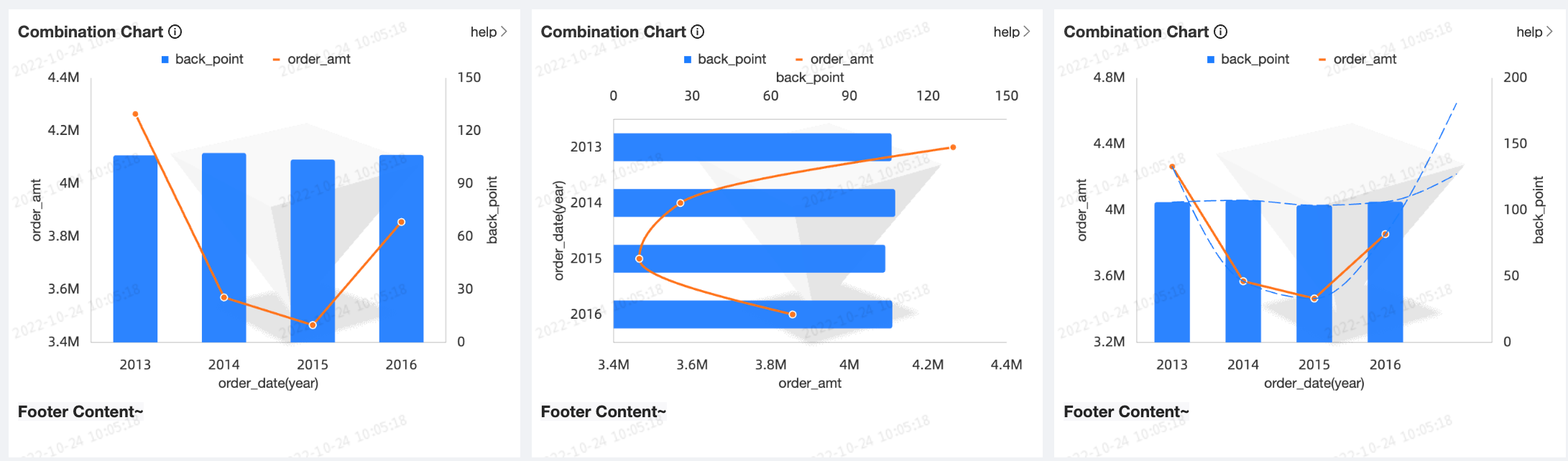

• 例

制限事項

複合チャートは、主値軸／メジャー、副値軸／メジャー、カテゴリ軸／ディメンション、および 色の凡例／ディメンションで構成されます。

• 主値軸および副値軸は、データのメジャーによって決定されます。少なくとも 1 つのメジャー（例：注文金額、利益金額）を選択する必要があります。

• カテゴリ軸は、データのディメンションによって決定されます。少なくとも 1 つのディメンション（例：注文日（年））を選択する必要があります。

• 色の凡例はデータディメンションによって決まります。「配送方法」などのディメンションを最大 1 つ選択できます。

  説明

  色の凡例は、主軸または副軸にメジャー フィールドを 1 つだけ選択した場合にのみ有効化できます。

チャートデータの構成

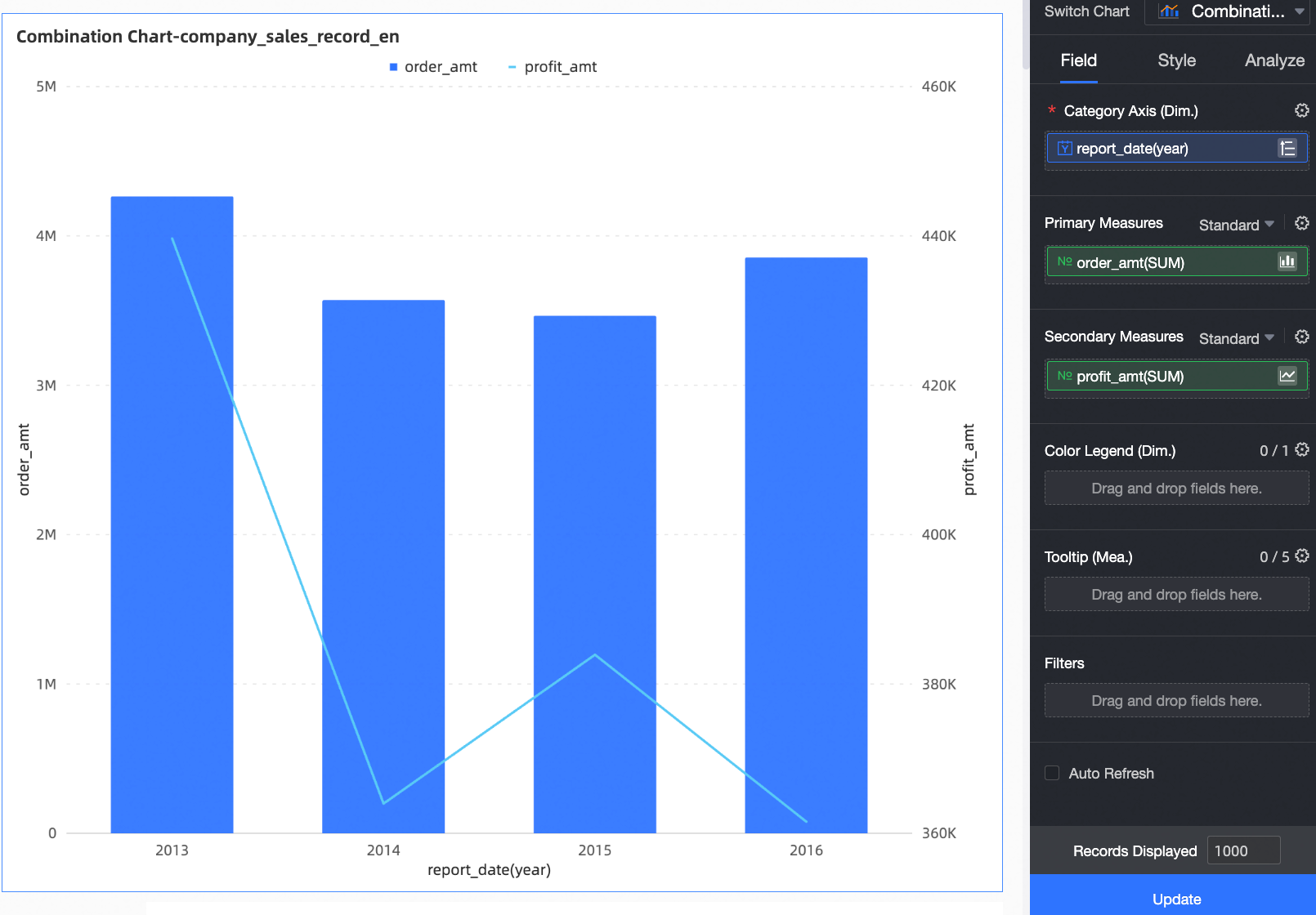

1. データ タブで、必要なディメンションおよびメジャーのフィールドを選択します。

   • メジャー リストから「注文金額」を見つけ、ダブルクリックするか、主値軸／メジャー 領域にドラッグします。

   • メジャー リストから「利益金額」を見つけ、ダブルクリックするか、副値軸／メジャー 領域にドラッグします。

   • ディメンション リストから「注文日（年）」を見つけ、ダブルクリックするか、カテゴリ軸／ディメンション 領域にドラッグします。

2. 更新 をクリックします。システムがチャートを自動的に更新します。

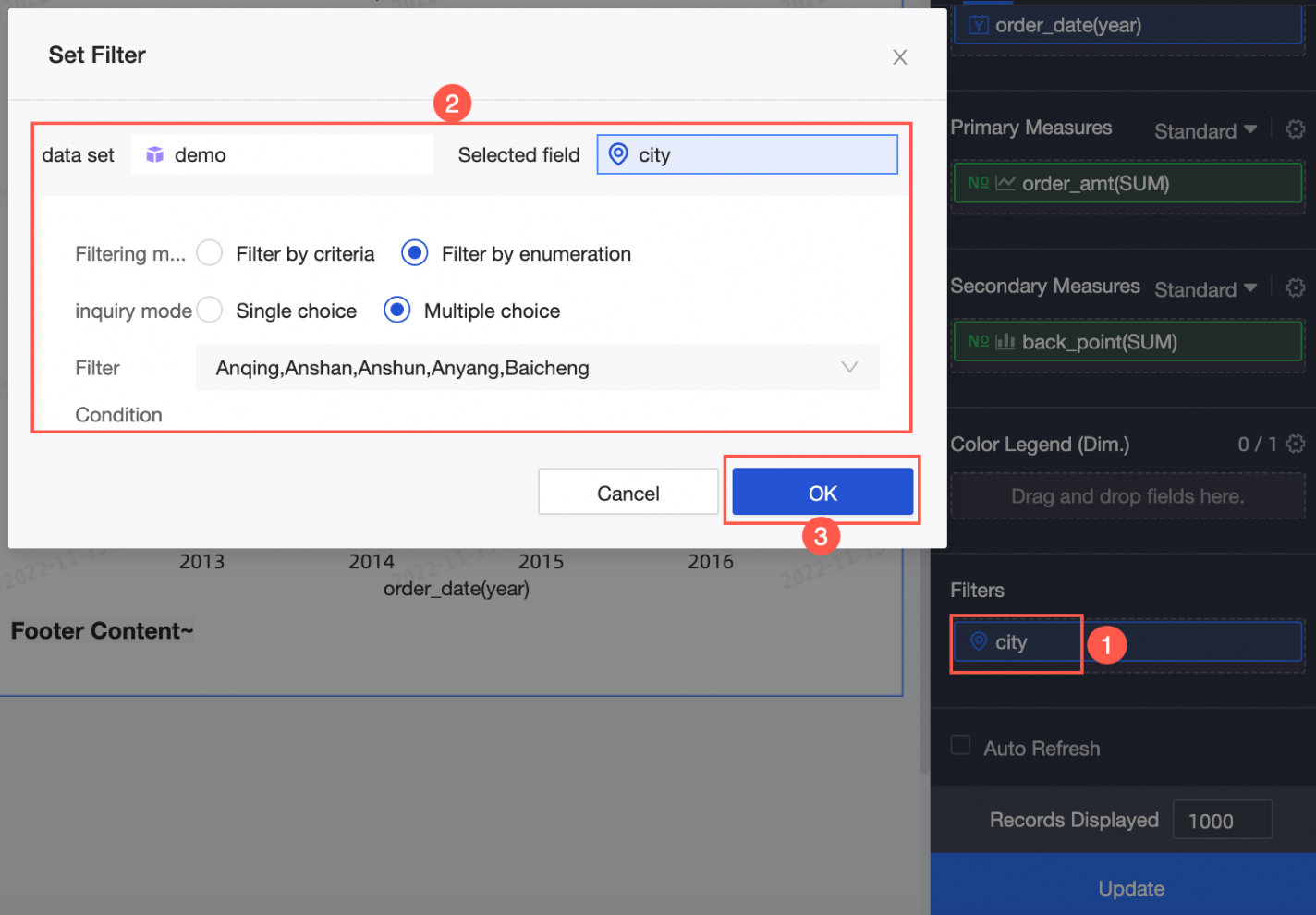

3. （任意）特定の都市のみのデータを表示する場合は、フィルターを設定して必要なデータを選択できます。

4. 自動リフレッシュ

   このオプションを有効化すると、システムがチャートデータを自動的にリフレッシュします。たとえば、このオプションを有効化し、期間を「5」、単位を「分」に設定した場合、システムは 5 分ごとにチャートをリフレッシュします。

チャートスタイルの構成

• [チャートデザイン] ペインの [フィールド] タブで、チャートスタイルを変更できます。

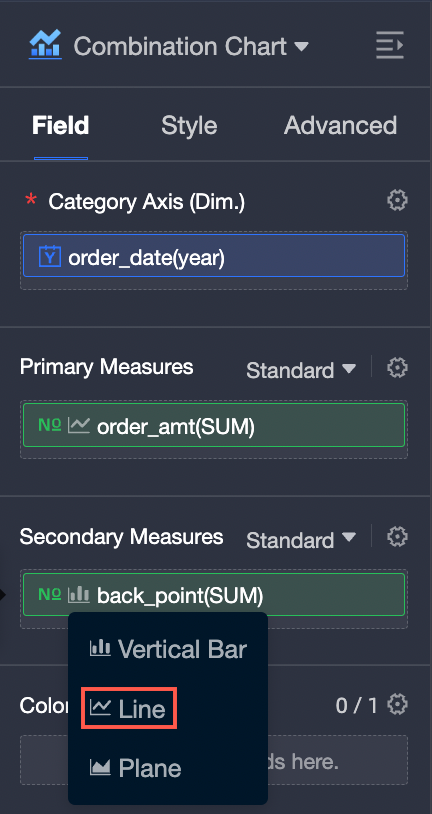

  本例では、副値軸／メジャー 上の「利益金額」の表示モードを 折れ線 に設定します。

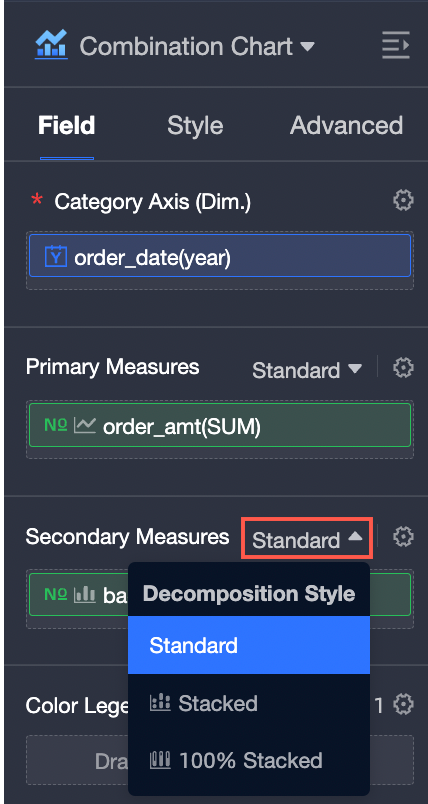

  また、標準 の上にカーソルを合わせることで、チャートの積み上げモードを変更できます。

以下では、チャートのスタイル設定について説明します。一般的なスタイル設定については、「チャートタイトルの構成」をご参照ください。

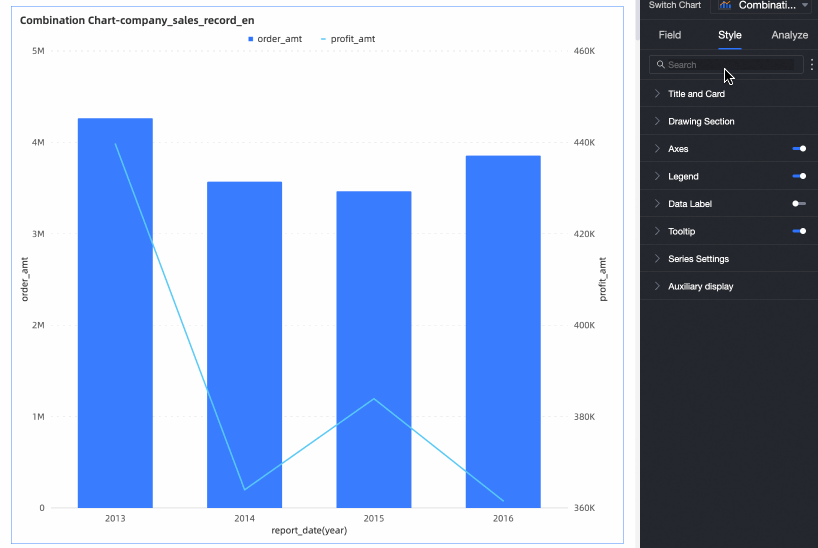

構成セクションの上部にある検索ボックスにキーワードを入力すると、設定項目 をすばやく検索できます。また、右側の アイコンをクリックすることで、すべてのカテゴリを 展開または折りたたむ ことができます。

描画領域

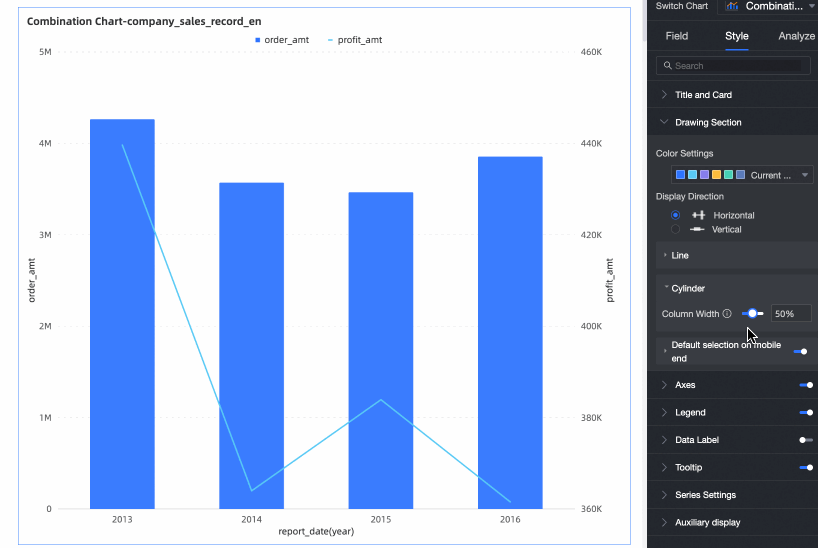

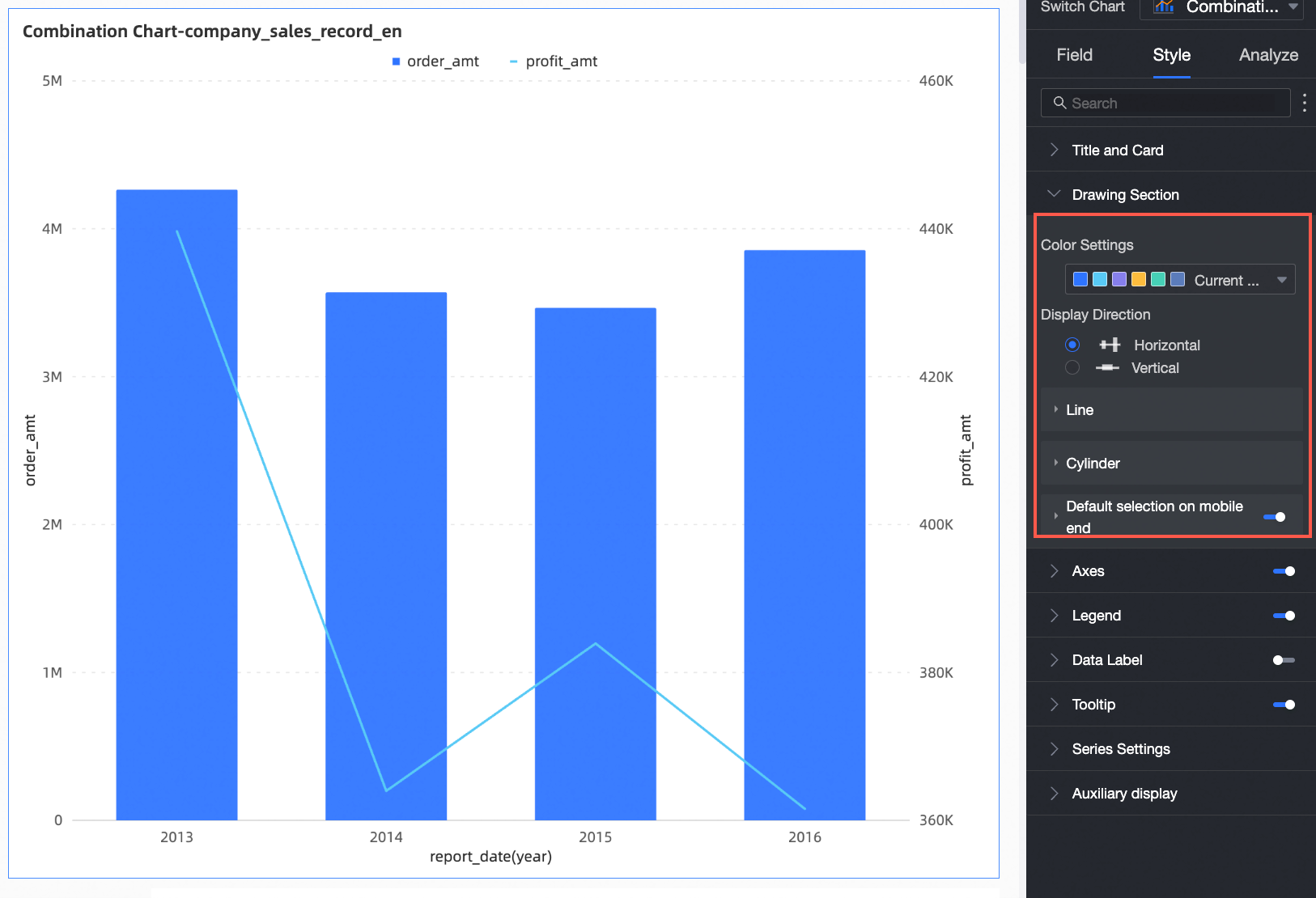

描画領域 セクションでは、複合チャートのスタイルを構成できます。

軸

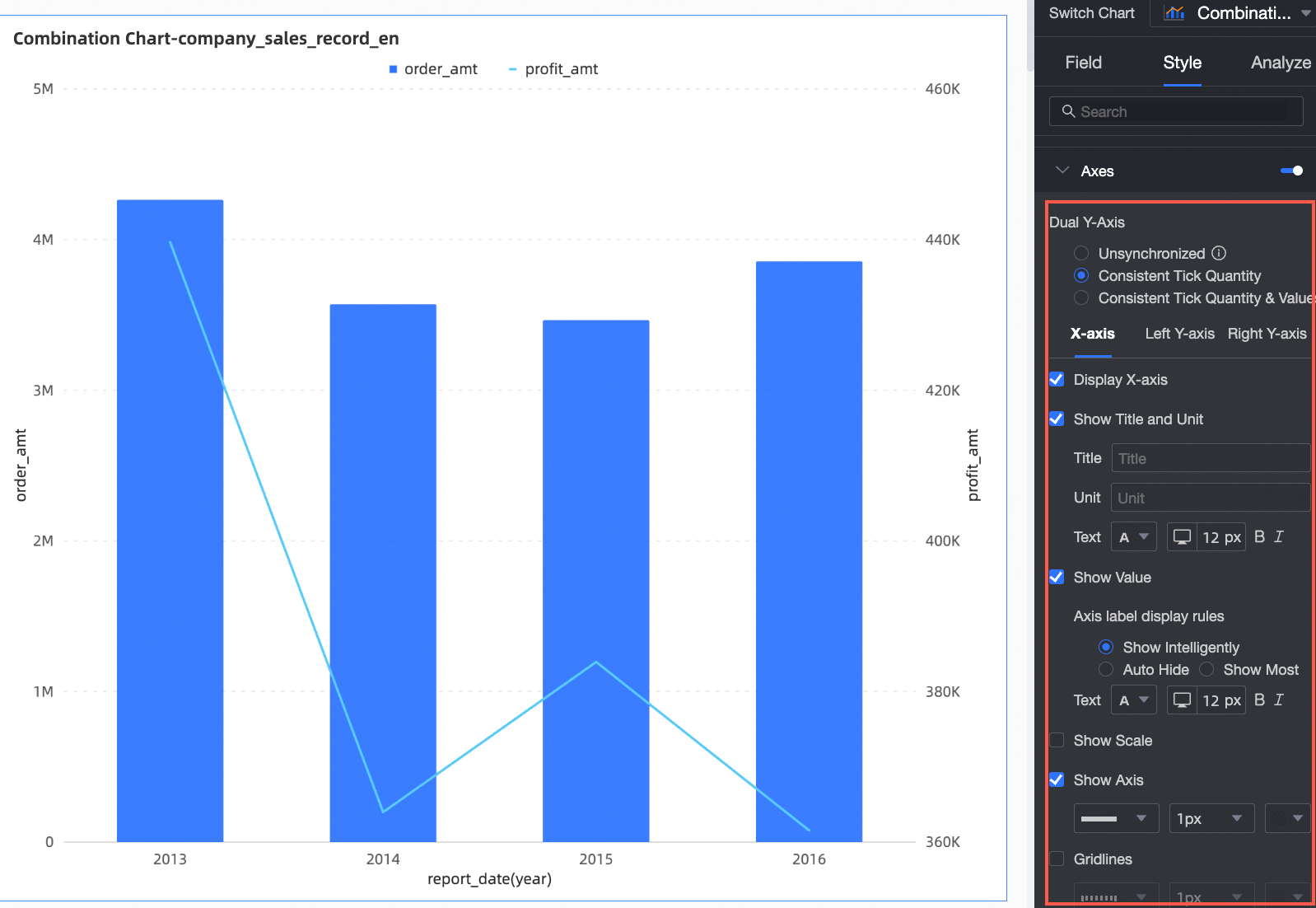

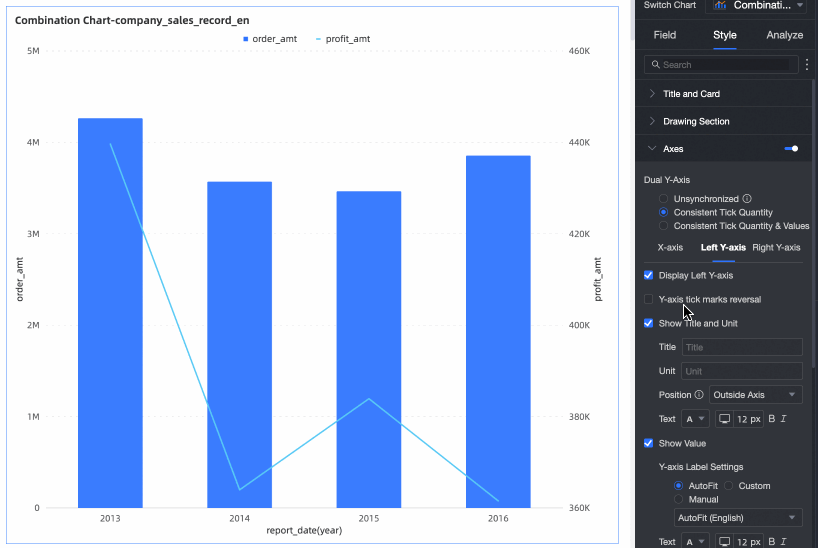

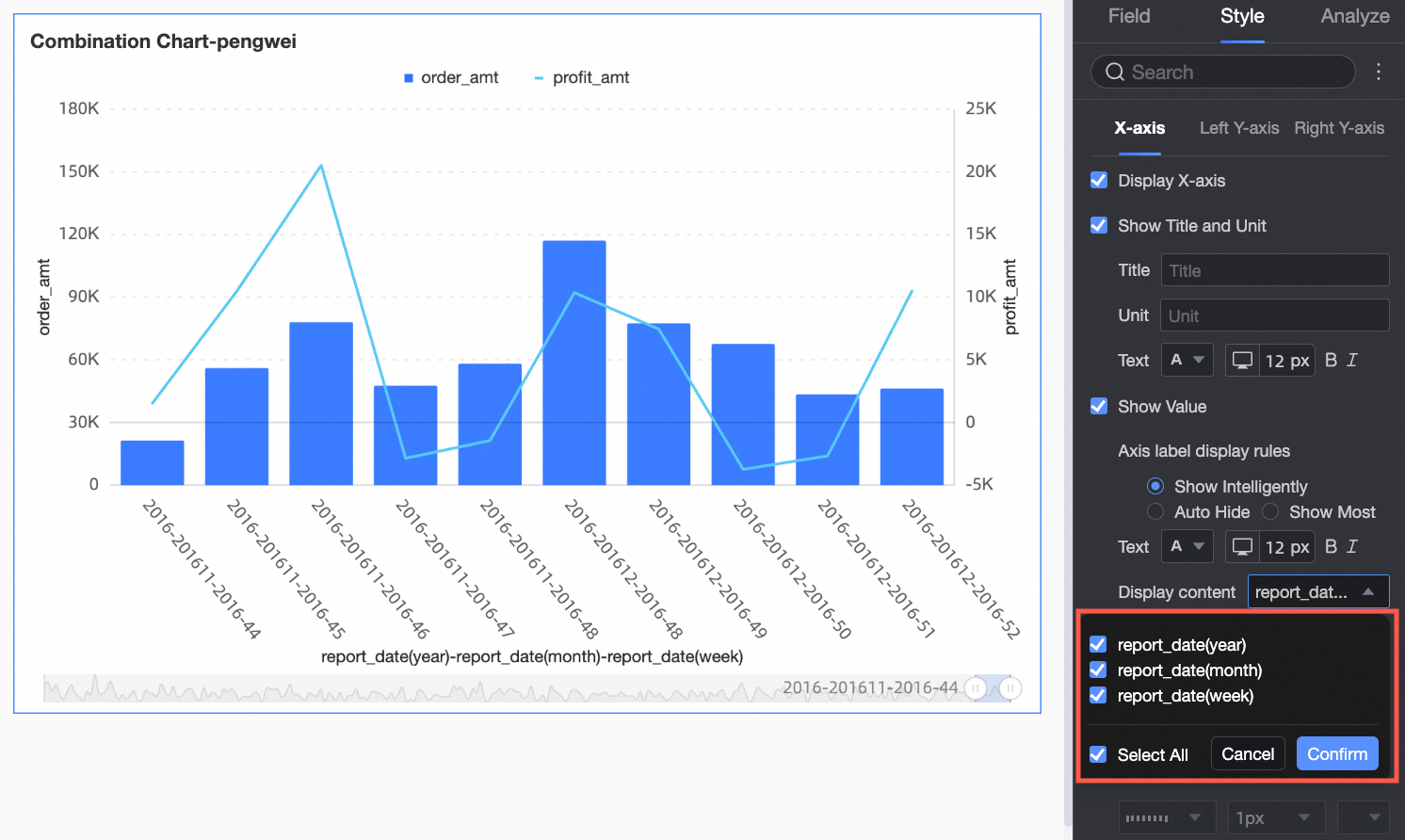

軸 セクションでは、軸のスタイルを構成できます。デフォルトでは、軸が表示されます。

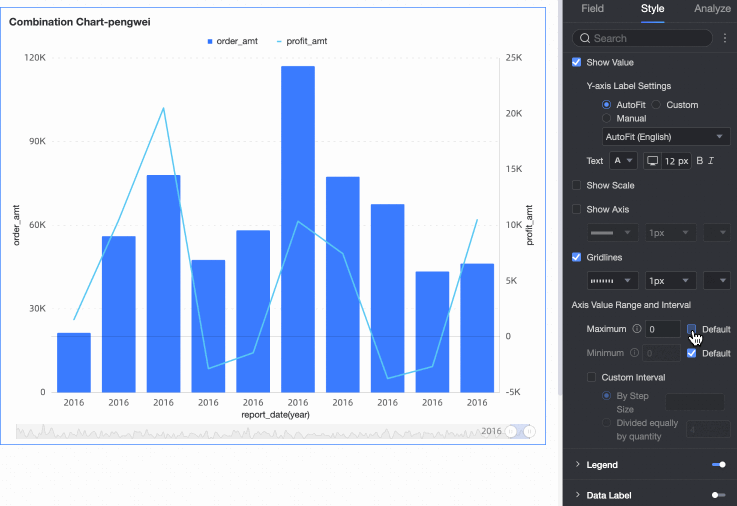

第 2 Y 軸を表示 を選択できます。第 2 Y 軸は、2 つ以上のメジャーが追加された場合にのみ有効になります。このオプションを選択すると、軸 エリアに 右 Y 軸 セクションが表示されます。

凡例

凡例 セクションで、 アイコンをクリックしてチャートの凡例を有効化し、そのスタイルを構成できます。

• PC 構成



  チャート設定項目	説明
  位置	PC 上での凡例の表示位置および配置を設定します。 位置が 上 または 下 の場合、左・中央・右の配置を選択できます。 位置が 左 または 右 の場合、上・中央・下の配置を選択できます。また、凡例とチャートコンテンツとの距離を設定できます。
  テキスト	PC 上での凡例のテキストスタイルを設定します。フォントの色、サイズ、太さ、スタイル（斜体）を設定できます。

• モバイル端末構成



  設定項目		説明
  位置		モバイル端末上での凡例の表示位置および配置を設定します。 位置が 上 または 下 の場合、左・中央・右の配置を選択できます。 位置が 左 または 右 の場合、上・中央・下の配置を選択できます。また、凡例とチャートとの距離を設定できます。 説明 位置が 上 の場合、凡例の下にラベルを有効化できます。このオプションを有効化すると、カスタム配置はサポートされません。
  テキスト		モバイル端末上での凡例内のメジャー名のテキストスタイルを設定します。フォントの色、サイズ、太さ、スタイル（斜体）を設定できます。

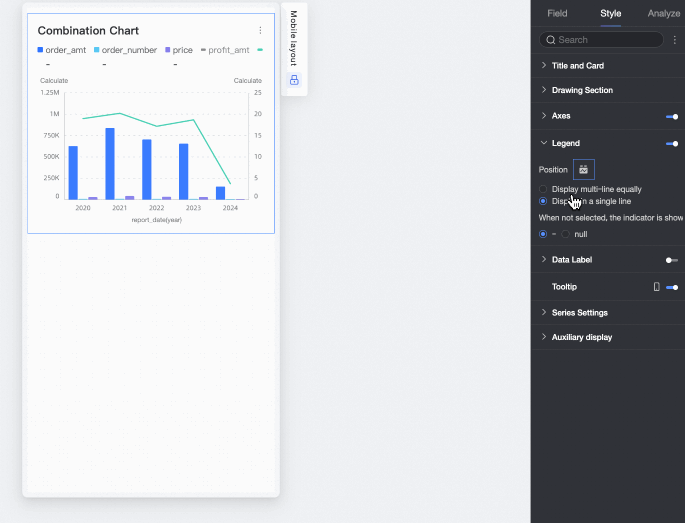

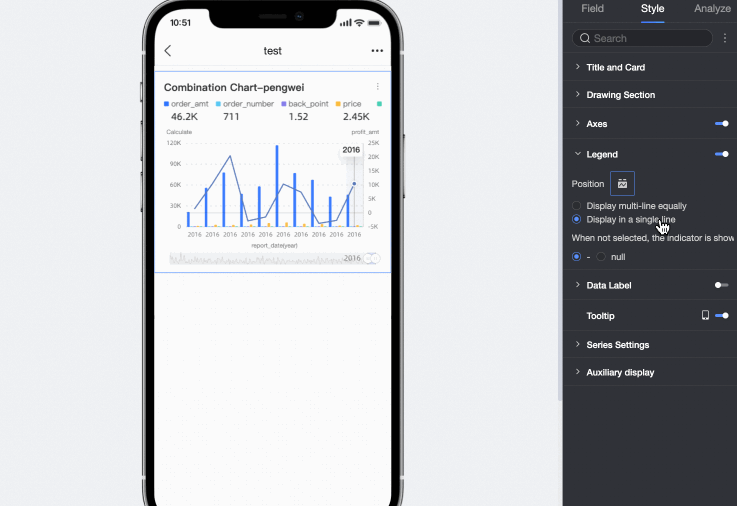

  ラベル表示内容 位置 を 上 に設定した場合、 アイコンをクリックして凡例の下のラベルを有効化します。	スタイル	凡例の下のラベルのレイアウトを設定します。以下のオプションが利用可能です。 複数行均等分配：指定された 1 行あたりの最大列数 および 1 ページあたりの最大行数 に基づき、ラベルを自動的に均等に配置します。 単一行タイル：すべてのラベルコンテンツを 1 行で表示します。 プレーンテキスト：アイコンなしでテキストコンテンツのみを表示します。テキストの色は、チャート内の対応するメジャーの折れ線の色と一致します。

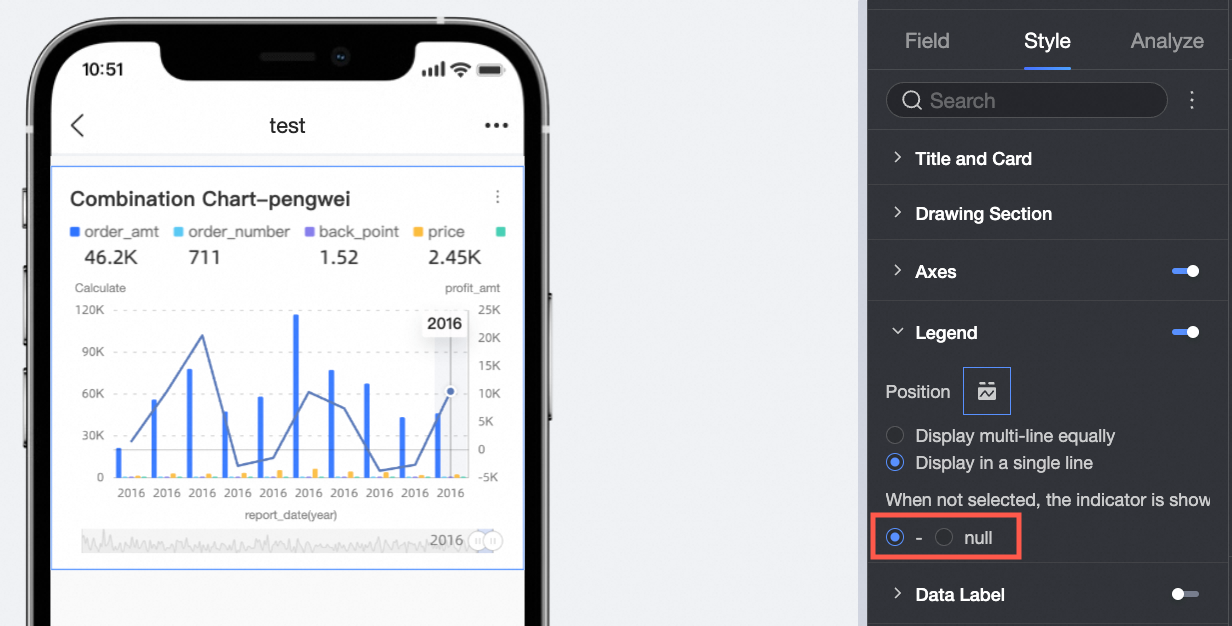

  	未選択時にメトリックを表示	スタイル を 複数行均等分配 または 単一行タイル に設定した場合、未選択の凡例項目のメトリック表示方法を構成できます。「-」を表示するか、空欄 のままにするかを選択できます。
  	テキストスタイル	スタイル を 複数行均等分配 または 単一行タイル に設定した場合、値 テキストのスタイルを構成できます。

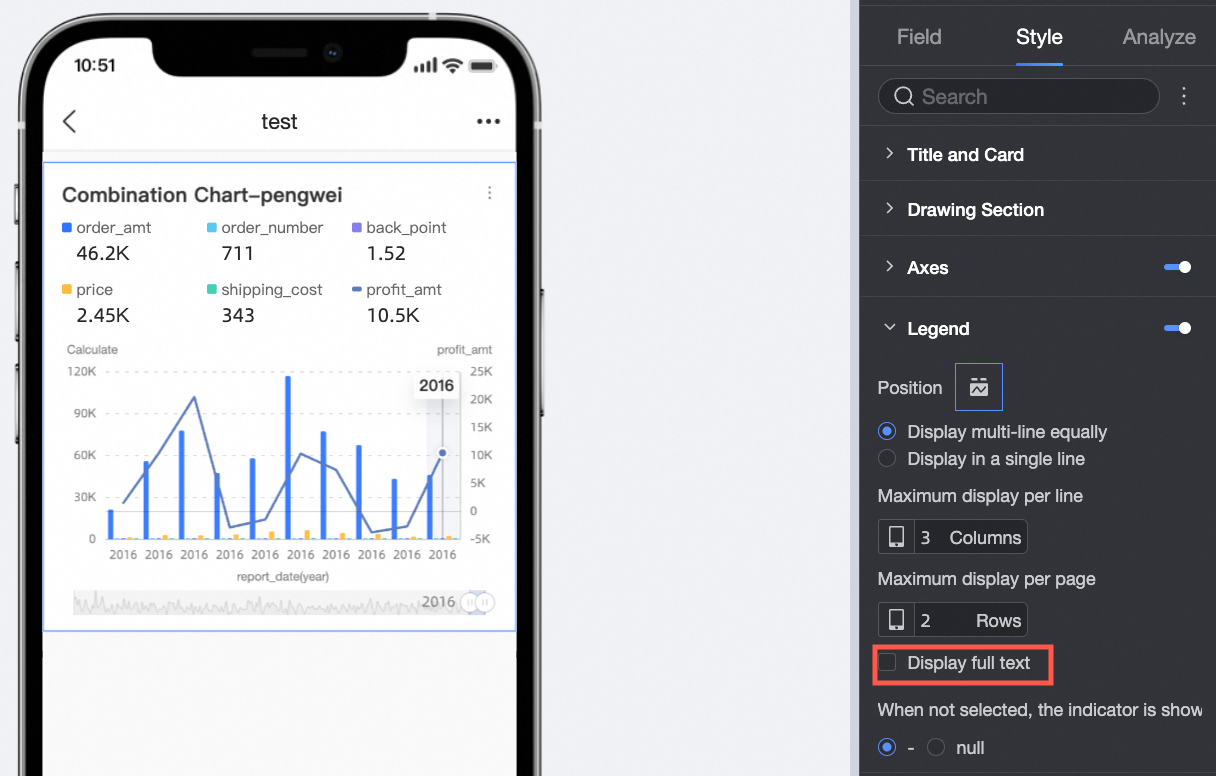

  	全文表示	スタイル を 複数行均等分配 または 単一行タイル に設定した場合、長いメジャー名が切り捨てられることがあります。メジャー名を完全に表示するには、全文表示 を選択します。
  	ツールチップフィールドを表示	このオプションを選択すると、フィールド ペインのツールチップ／メジャーで構成したフィールドが凡例エリアに表示されます。 説明 データがディメンション値で分割されている場合（つまり、色の凡例がディメンションの場合）、ツールチップフィールドは表示できません。

データラベル

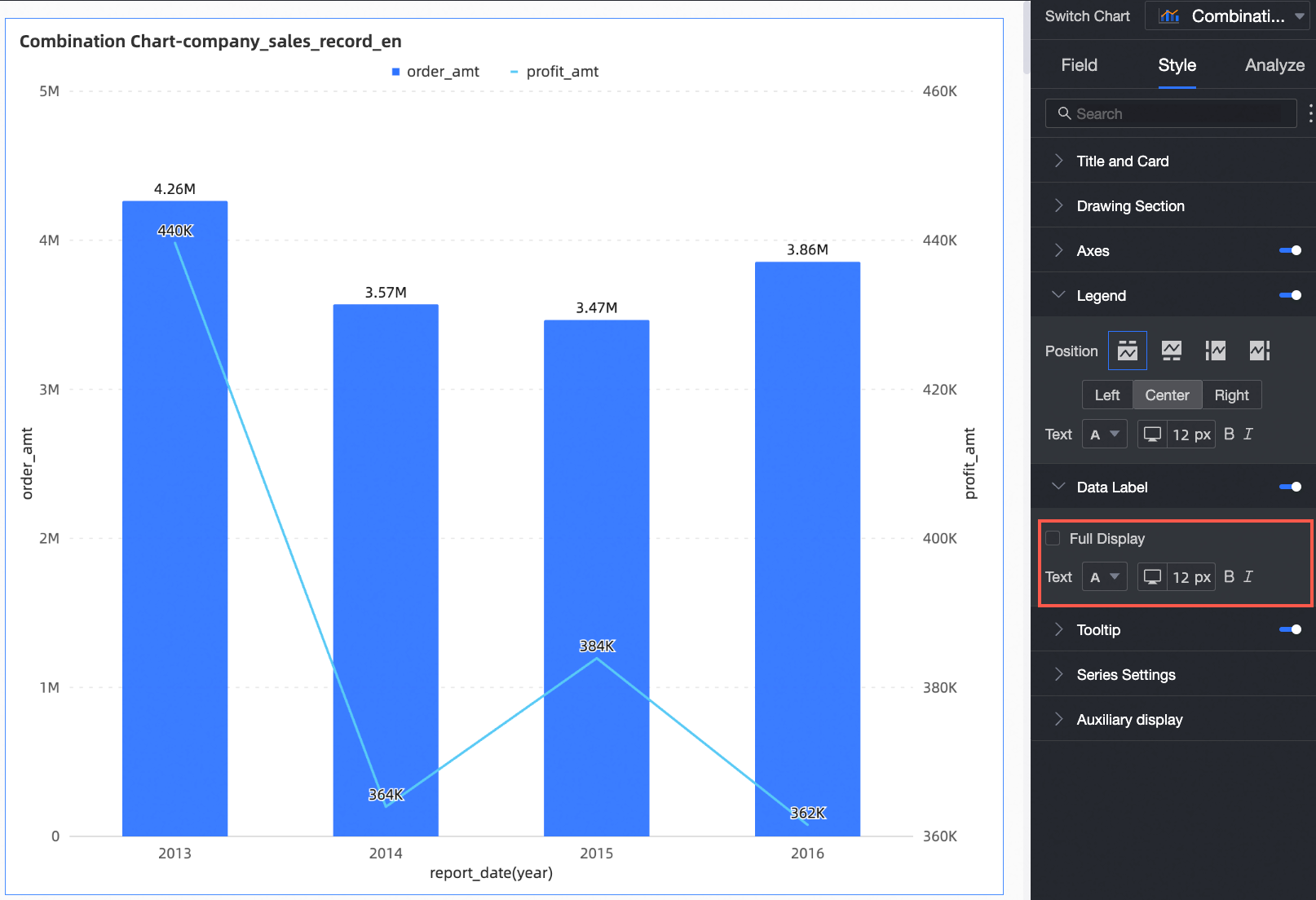

データラベル セクションでは、データラベルの表示有無およびそのスタイルを構成できます。

ツールチップ

ツールチップ セクションで、 アイコンをクリックしてツールチップを有効化し、そのスタイルを構成できます。

• PC 構成



  チャート設定項目	説明
  表示モード	ツールチップの表示モードを設定します。「単一のデータポイントごと」または ディメンション値ごと を選択できます。
  コンテンツ	ツールチップに表示するデータコンテンツを選択します。利用可能なコンテンツは構成内容によって異なります。 表示モードが「単一のデータポイントごと」の場合、「パーセンテージ」がサポートされます。表示モードが「ディメンション値ごと」の場合、「合計」および「パーセンテージ」がサポートされます。 パーセンテージ：現在のディメンション内における、単一のデータポイントの合計に対する割合。たとえば、事務用品の総売上高に対する利益金額の割合です。 合計：現在のディメンション内のすべてのメジャーの合計。たとえば、2025 年におけるすべての地域の総売上高です。 説明 フィールドを副値軸／メジャーにドラッグした場合、左 Y 軸および右 Y 軸それぞれに対してコンテンツを個別に設定できます。
  背景色	ツールチップボックスの背景塗りつぶし色を設定します。
  テキスト	ツールチップボックス内のテキストスタイルを設定します。フォントの色、サイズ、太さ、スタイル（斜体）を設定できます。

• モバイル端末構成



  チャート設定項目		説明
  フローティングバブル アイコンをクリックしてフローティングバブル表示（①）を有効化します。	コンテンツ	フローティングバブルに表示するデータコンテンツを設定します。「パーセンテージ」または「合計」を選択できます。 説明 フィールドを副値軸／メジャーにドラッグした場合、左 Y 軸および右 Y 軸それぞれに対してコンテンツを個別に設定できます。 パーセンテージ：現在のディメンション内における、単一のデータポイントの合計に対する割合。たとえば、事務用品の総売上高に対する利益金額の割合です。 合計：現在のディメンション内のすべてのメジャーの合計。たとえば、2025 年におけるすべての地域の総売上高です。
  	背景色	フローティングバブルの背景塗りつぶし色を設定します。
  	テキスト	フローティングバブル内のテキストスタイルを設定します。フォントの色、サイズ、太さ、スタイル（斜体）を設定できます。
  軸ディメンションの表示 アイコンをクリックして軸ディメンション表示（②）を有効化します。	背景色	軸ディメンションラベルの背景塗りつぶし色を設定します。
  	テキスト	軸ディメンションラベルのテキストスタイルを設定します。フォントの色、太さ、スタイル（斜体）を設定できます。

系列設定

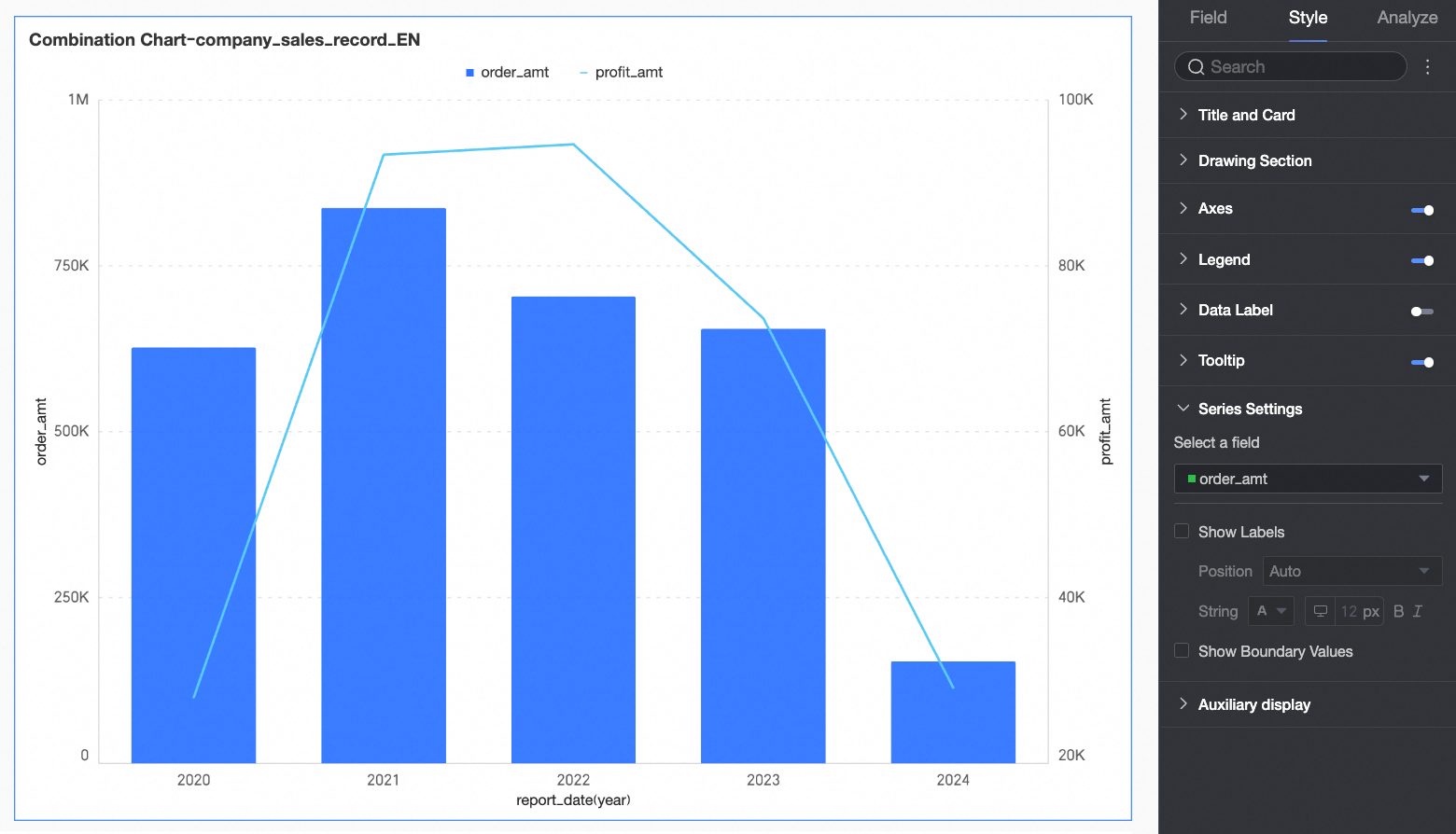

系列設定 セクションでは、系列のスタイルを構成できます。

補助表示

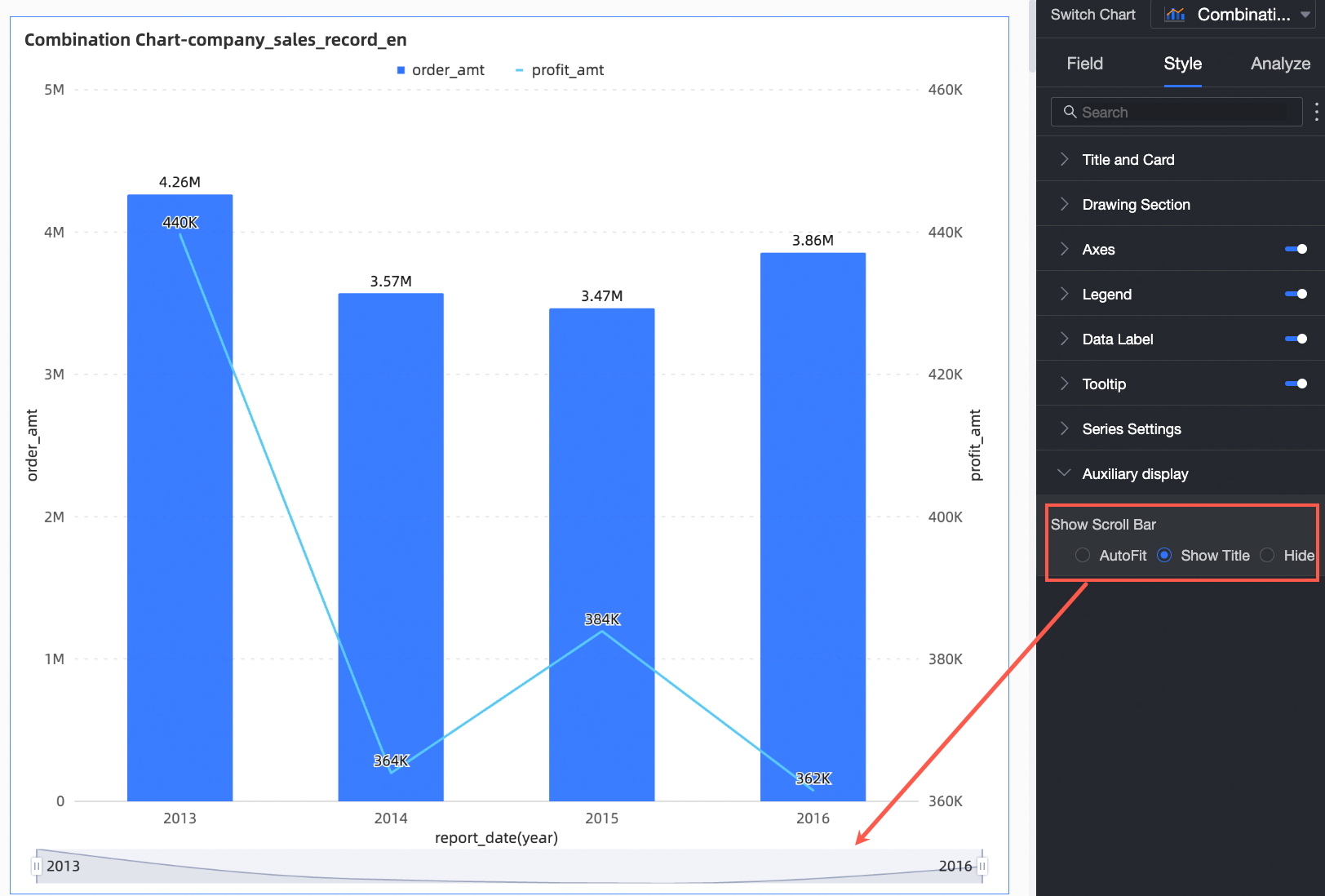

チャート軸上のデータが密すぎて、現在のコンテナーのサイズ内に完全に表示できない場合、 アイコンをクリックしてチャート表示コントロールを有効化できます。これにより、レポートの視聴者がスライダーを使用してチャートの可視範囲を動的に調整できるようになり、データ整合性および可読性を確保しながら柔軟なユーザーエクスペリエンスを提供します。

チャート軸上の可視範囲は、以下の 2 種類のコントロールで制御できます：概要軸 および スクロールバー。

チャート分析の構成

次のステップ

• 他のユーザーがダッシュボードを閲覧できるようにするには、特定のユーザーと共有できます。詳細については、「ダッシュボードの公開」をご参照ください。

• テーマ別分析用のナビゲーションメニューを備えた複雑なダッシュボードを作成するには、BI ポータルにダッシュボードを統合できます。詳細については、「BI ポータル」をご参照ください。
