:Nginx 統合

前提条件

• Nginx サービスがインストールされ、実行されていること。

• Nginx の Stub Status 監視を有効にするには、ngx_http_stub_status_module モジュールをインストールします。

  ngx_http_stub_status_module モジュールのインストール方法

  1. ngx_http_stub_status_module モジュールがインストールされているかどうかを確認します。

     nginx -V 2>&1 | grep -o with-http_stub_status_module

     • 次の出力が返された場合、ngx_http_stub_status_module モジュールはインストールされています。

       [root@xxx ~]# nginx -V 2>&1 | grep -o with-http_stub_status_module
       with-http_stub_status_module
       [root@xxx ~]#

     • 出力が返されない場合は、次のコマンドを実行してモジュールをインストールします。

       wget http://nginx.org/download/nginx-1.13.12.tar.gz
       tar xfz nginx-1.13.12.tar.gz
       cd nginx-1.13.12/
       ./configure --with-http_stub_status_module
       make
       make install

  2. ngx_http_stub_status_module モジュールを有効にして、Nginx のステータスをクエリします。

     location /nginx_status {
       stub_status on;
       allow 127.0.0.1;  # localhost からのリクエストのみを許可します
       deny all;   # 他のすべてのホストを拒否します
      }

     説明

     • ロケーションパスはnginx_statusと命名する必要があります。

     • allow 127.0.0.1 と deny all ディレクティブは、ローカルアクセスのみを許可します。Nginx exporter からのアクセスを許可するには、この 2 行をコメントアウトするか、127.0.0.1 を Nginx exporter の IP アドレスに置き換えることができます。

  3. Nginx を再起動します。

     nginx -t
     nginx -s reload

  4. オプション: ngx_http_stub_status_module モジュールが起動していることを確認します。

     curl http://127.0.0.1/nginx_status

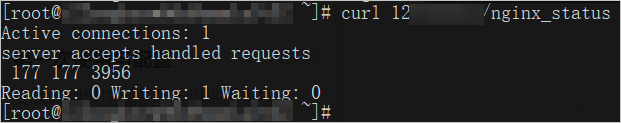

     次の出力が返された場合、ngx_http_stub_status_module モジュールは起動しています。

     [root@xxx ~]# curl http://127.0.0.1/nginx_status
     Active connections: 1
     server accepts handled requests
      177 177 3956
     Reading: 0 Writing: 1 Waiting: 0
     [root@xxx ~]#

• Nginx の VTS 監視を有効にするには、nginx-module-vts モジュールをインストールします。

  nginx-module-vts モジュールのインストール方法

  1. nginx-module-vts モジュールをダウンロードします。

     説明

     https://github.com/vozlt/nginx-module-vts.git

  2. コンパイル設定を構成します。

     1. Nginx のコンパイル時に nginx-module-vts モジュールを追加します。

        --add-module=/path/to/nginx-module-vts

     2. 公式の Nginx パッケージをダウンロードし、nginx-module-vts モジュールをコンパイルします。

        ./configure --user=www --group=www --prefix=/usr/local/nginx --with-http_sysguard_module  --add-module=nginx-module-vts

  3. nginx-module-vts モジュールをインストールします。

     make && make install

  4. Nginx を設定します。nginx.conf ファイルを変更し、監視エンドポイントを追加します。

     http {
         vhost_traffic_status_zone;
             vhost_traffic_status_filter_by_host on;
         ...
         server {
             ...
             location /status {
                 vhost_traffic_status_display;
                 vhost_traffic_status_display_format html;
             }
         }
     }

     設定ファイルで vhost フィルタリングを有効にします。

     vhost_traffic_status_filter_by_host on

     説明

     Nginx が複数の server_name ディレクティブで設定されている場合、この機能により、システムは各サーバー名のトラフィック統計を収集できます。それ以外の場合、すべてのトラフィックはデフォルトで最初の server_name に関連付けられます。

     特定の server ブロックのトラフィック統計を収集する必要がない場合は、vhost_traffic_status を無効にできます。例の省略記号 (...) は、コンテンツが省略されていることを示します。

     server {
     ...
     vhost_traffic_status off;
     ...
     }

  5. nginx-module-vts モジュールがインストールされていることを確認します。

     curl http://127.0.0.1/status

Nginx の統合

1. ARMS コンソールにサインインします。左側のナビゲーションペインで、アクセスセンター に移動し、[Nginx] カードをクリックします。

2. 統合パラメータを設定します。

   1. 環境タイプを選択します。

      • Kubernetes 環境：監視対象が ACK クラスターで実行されています。

      • ECS (VPC)：監視対象が ECS インスタンスで実行されています。

   2. ACK クラスターまたは ECS インスタンスを選択します。

   3. 統合を設定します。

      Kubernetes 環境

      パラメータ	説明	例
      [統合名 (任意)]	統合のカスタム名。	nginxtest123
      [Nginx のスタブステータス監視を有効にする]	この監視機能を有効または無効にします。 Nginx のリクエストと接続に関する統計を提供します。 説明 このオプションを有効にする前に、「ngx_http_stub_status_module モジュールがインストールされていること」を確認してください。	N/A
      [Nginx の VTS 監視を有効にする]	この監視機能を有効または無効にします。 このオプションは、通常は手動コンパイルが必要な nginx-module-vts モジュールを使用してデータを収集します。Nginx のリクエスト数、バイトサイズ、レスポンスタイムなどのメトリクスを提供します。 説明 このオプションを有効にする前に、「nginx-module-vts モジュールがインストールされていること」を確認してください。	N/A
      [Nginx ホスト]	次のタイプを使用できます。 Nginx サービスのクラスター内アクセスアドレス サービスが配置されているクラスターの内部 IP アドレス サービスのパブリック IPv4 アドレス	nginx-server.namespace
      [Nginx ポート]	Nginx サービスのポート。	80
      [メトリック収集間隔 (秒)]	メトリクスの収集間隔。デフォルトは 15 秒です。	15

      ECS (VPC)

      パラメータ	説明	例
      [統合名 (任意)]	統合のカスタム名。	nginxtest321
      [Nginx のスタブステータス監視を有効にする]	この監視機能を有効または無効にします。 Nginx のリクエストと接続に関する統計を提供します。	N/A
      [Nginx の VTS モニタリングを有効化]	この監視機能を有効または無効にします。 このオプションは、通常は手動コンパイルが必要な nginx-module-vts モジュールを使用してデータを収集します。Nginx のリクエスト数、バイトサイズ、レスポンスタイムなどのメトリクスを提供します。 説明 このオプションを有効にする前に、「nginx-module-vts モジュールがインストールされていること」を確認してください。	N/A
      [Nginx ホスト]	次のタイプを使用できます。 Nginx が実行されている ECS インスタンスの内部 IP アドレス。 Nginx が実行されている ECS インスタンスのパブリック IP アドレス。 サービスのパブリック IPv4 アドレス	nginx-server.namespace
      [Nginx ポート]	Nginx サービスのポート。	80
      [メトリック収集間隔 (秒)]	メトリクスの収集間隔。デフォルトは 15 秒です。	15
      [カスタムタグ]	Prometheus によって収集されるメトリクスにカスタムのキーと値のペアタグを追加します。これにより、Grafana などのツールで、より詳細な整理、クエリ、監視、分析が可能になります。詳細については、「VPC 環境のインスタンスのメトリクスにカスタムタグを挿入する」をご参照ください。 説明 タグキーには、ハイフン (-)、ピリオド (.)、パーセント記号 (%) などの特殊文字を含めることはできません。これらの文字は Prometheus で特別な意味を持つためです。 挿入されるタグは、Prometheus で許可されている有効なキーと値の形式である必要があります。	test1:aaa

監視情報の表示

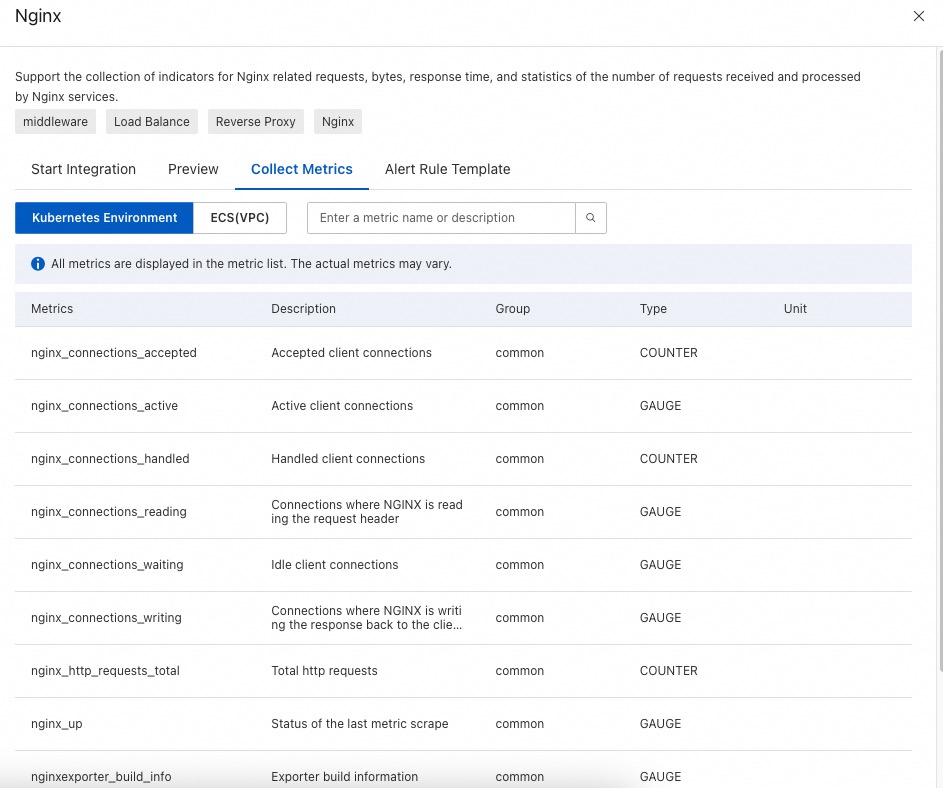

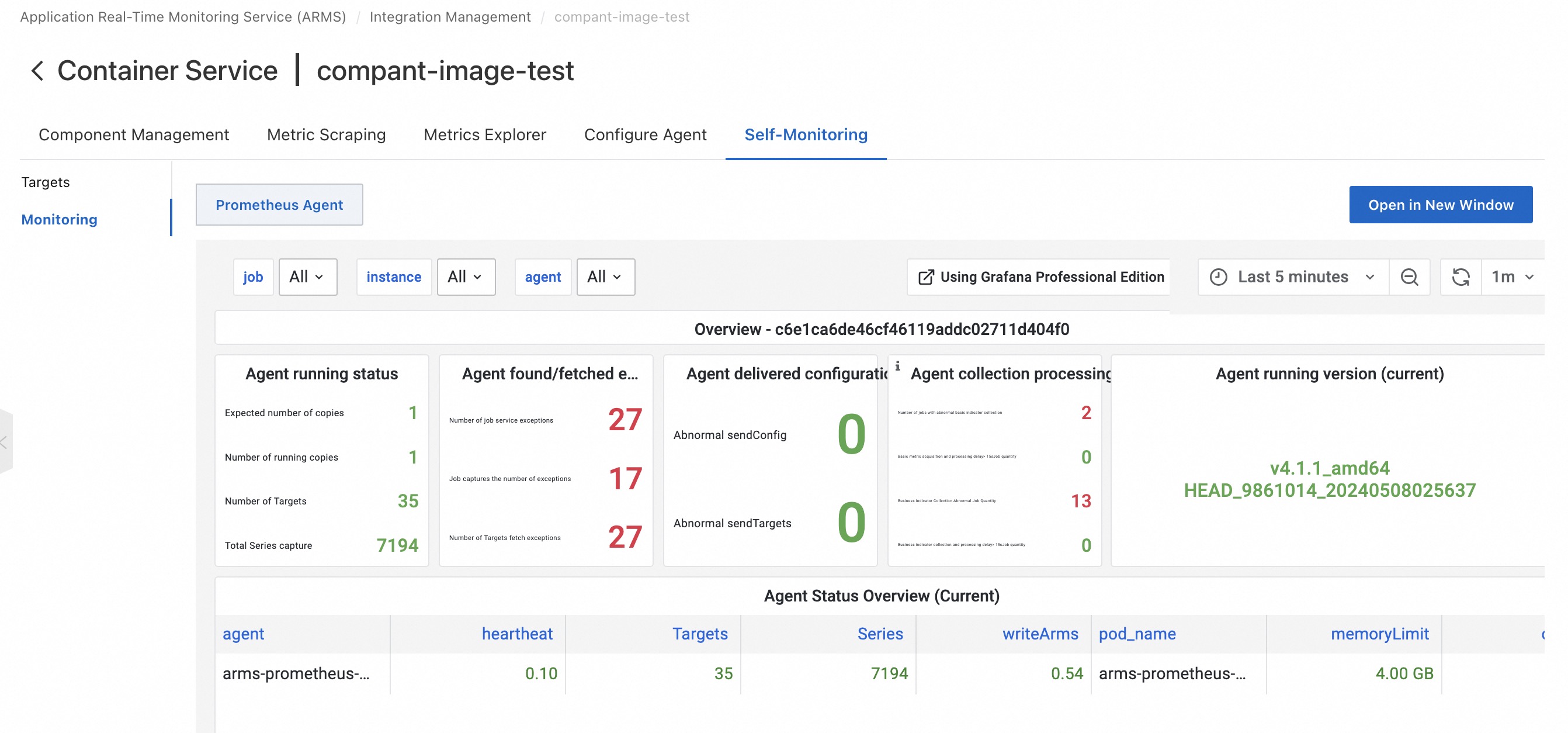

統合されたコンポーネントを表示するには、左側のナビゲーションペインで アクセス管理 をクリックします。統合カードをクリックすると、ターゲット、メトリクス、ダッシュボード、アラート、サービスディスカバリ設定、エクスポーターなどの詳細が表示されます。Kubernetes 環境の [自己監視] ページで、[Prometheus エージェント] タブを選択します。[job]、[インスタンス]、[エージェント] のドロップダウンリストを使用してデータをフィルタリングできます。ページには次の監視パネルが表示されます：エージェント実行ステータス (予想レプリカ、実行中のレプリカ、ターゲット数、スクレイプされた時系列の合計)、エージェントディスカバリ/スクレイプ例外 (job サービスディスカバリ例外、job スクレイプ例外、ターゲットスクレイプ例外の数。例外は赤で強調表示されます)、エージェント設定配信例外 (sendConfig 例外と sendTargets 例外。正常なステータスは緑で示されます)、エージェント収集および処理例外、エージェント実行バージョン。下部の エージェントステータス概要 テーブルには、heartbeat、targets、series、writeArms、pod_name、memoryLimit、cpuLim など、各エージェントのメトリクスが一覧表示されます。
