Microservices Engine:API 詳細

最終更新日:Jan 08, 2025

マイクロサービスエンジン(MSE)コンソールの [API 詳細] ページには、アプリケーションのすべてのインターフェースの詳細が表示されます。表示される情報には、1 秒あたりのクエリ数(QPS)、異常なリクエスト、応答時間(RT)、および同時実行数が含まれます。Microservices Governance Enterprise Edition を使用している場合は、このページでインターフェースのトラフィック保護ルールを管理することもできます。このトピックでは、 [API 詳細] ページの主な機能について説明します。

[API 詳細] ページに移動する

  1. [MSE コンソール] にログインし、上部のナビゲーションバーでリージョンを選択します。

  2. 左側のナビゲーションペインで、Microservices Governance > Application Governance を選択します。

  3. Application list ページで、目的のアプリケーションのリソースカードをクリックします。

  4. 左側のナビゲーションペインで、API Details をクリックします。

説明

API Details ページには、QPS、RT、同時実行数など、アプリケーションのすべてのインターフェースの詳細が表示されます。WEB service タブと RPC service タブをクリックして、さまざまなタイプのインターフェースの詳細ページに移動します。以下のセクションでは、タブに表示される情報について説明します。

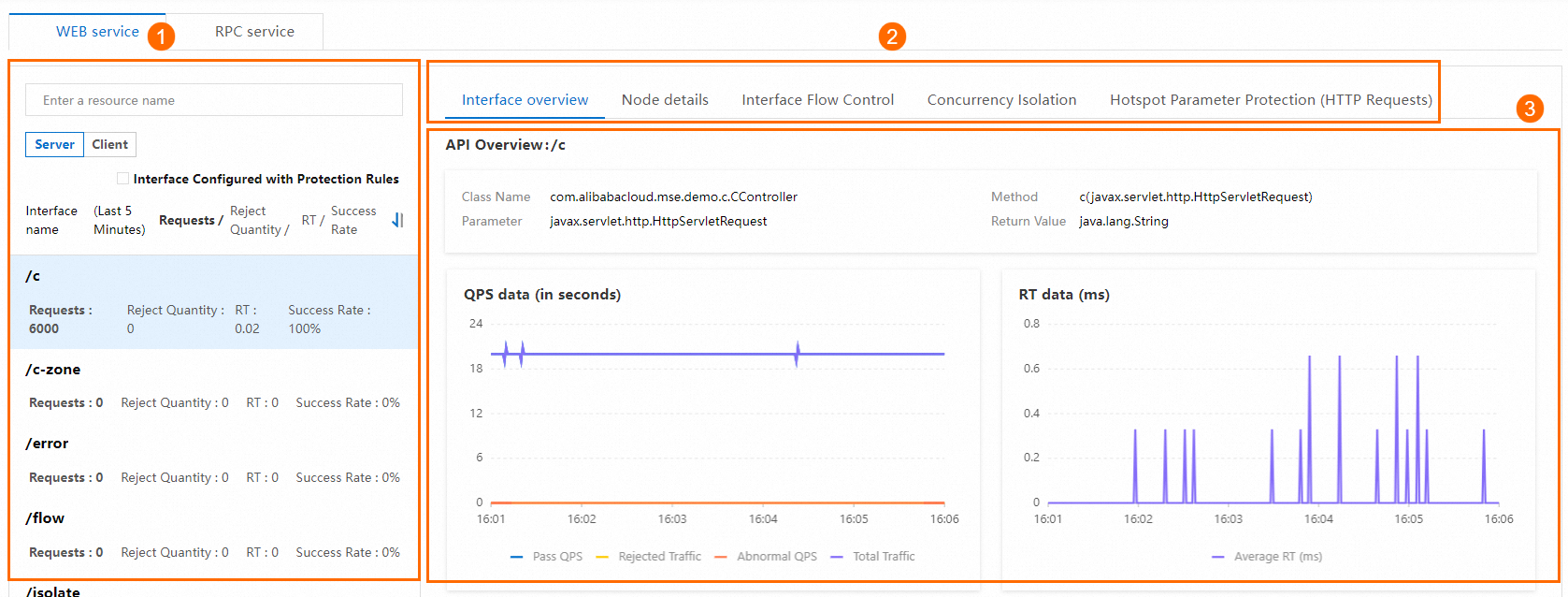

[WEB サービス] タブ


  • 1 でマークされた四角形では、Server サブタブと Client サブタブの Web インターフェースのリスト、および過去 5 分間に収集された各インターフェースのデータ(RequestsReject Quantity[RT]Success Rate など)をプレビューできます。リソース名でインターフェースを検索したり、保護ルールが設定されているインターフェースのみをフィルタリングしたり、 [リクエスト]、[拒否数]、[RT]、または [成功率] に基づいてインターフェースを並べ替えたりできます。インターフェースの右側に image.png アイコンが表示されている場合は、そのインターフェースに保護ルールが設定されています。

    説明

    Interface Configured with Protection Rules を選択すると、保護ルールが有効になっているかどうかに関係なく、保護ルールが設定されているインターフェースが表示されます。

  • 2 でマークされた四角形では、サブタブを選択して現在のインターフェースの情報を表示し、インターフェースのさまざまなルールを設定できます。

    • Interface overview:QPS、RT、および同時実行数に基づいて現在のインターフェースのデータを表示できます。

    • Node details:ノード別に現在のインターフェースのデータを表示できます。表示される情報には、QPS、RT、および同時実行数が含まれます。

    • Interface Flow Control:現在のインターフェースのスロットリングルールを設定できます。詳細については、「スロットリングルールを設定する」をご参照ください。

    • Concurrency Isolation:現在のインターフェースの分離ルールを設定できます。詳細については、「分離ルールを設定する」をご参照ください。

    • Hotspot Parameter Protection (HTTP Requests):現在のインターフェースのホットスポットパラメータ保護(HTTP リクエスト)ルールを設定できます。このサブタブは、サーバー側のインターフェースでのみ使用できます。詳細については、「ホットスポットパラメータ保護ルール(HTTP リクエスト)を設定する」をご参照ください。

    • Circuit Breaking:現在のインターフェースのサーキットブレーキングルールを設定できます。このサブタブは、クライアント側のインターフェースでのみ使用できます。詳細については、「サーキットブレーキングルールを設定する」をご参照ください。

  • 3 でマークされた四角形では、2 で選択したサブタブの関連情報を表示できます。

  • 4 でマークされた四角形では、再生時間を選択できます。その後、1 と 3 でマークされた四角形に、指定された期間のメトリックデータを表示できます。

    説明

    24 時間以内のメトリックデータを再生できます。現在オンラインのノードのメトリックデータのみを再生できます。

説明

ゲートウェイとして機能する Java アプリケーションの場合、 [API 詳細] ページに表示される情報は、サービスタイプ、サーバー、またはクライアントによって区別されません。表示される情報は、 [WEB サービス] タブの [サーバー] サブタブの情報と似ています。ルート名は、1 でマークされた四角形に表示されます。

[RPC サービス] タブ


  • 1 でマークされた四角形では、Server サブタブと Client サブタブの RPC インターフェースのリスト、および現在収集された各インターフェースのデータ(RequestsReject Quantity[RT]Success Rate など)をプレビューできます。リソース名でインターフェースを検索できます。

    説明

    RPC インターフェースリストでは、各インターフェースについて 2 レベルの情報が表示されます。クラス名は最初のレベルに表示され、メソッド名は 2 番目のレベルに表示されます。

  • 2 でマークされた四角形では、サブタブを選択して現在のインターフェースに関する情報を表示できます。

    • Interface overview:QPS、RT、および同時実行数に基づいて現在のインターフェースのデータを表示できます。

    • Node details:ノード別に現在のインターフェースのデータを表示できます。表示される情報には、QPS、RT、および同時実行数が含まれます。

    • Interface Flow Control:現在のインターフェースのスロットリングルールを設定できます。詳細については、「スロットリングルールを設定する」をご参照ください。

    • Concurrency Isolation:現在のインターフェースの分離ルールを設定できます。詳細については、「分離ルールを設定する」をご参照ください。

    • Hotspot Parameter Protection (RPC):現在のインターフェースのホットスポットパラメータ保護(RPC リクエスト)ルールを設定できます。このサブタブは、クライアント側のインターフェースでのみ使用できます。詳細については、「ホットスポットパラメータ保護ルール(RPC リクエスト)を設定する」をご参照ください。

    • Circuit Breaking:現在のインターフェースのサーキットブレーキングルールを設定できます。このサブタブは、クライアント側のインターフェースでのみ使用できます。詳細については、「サーキットブレーキングルールを設定する」をご参照ください。

  • 3 でマークされた四角形では、2 で選択したサブタブの関連情報を表示できます。

  • 4 でマークされた四角形では、再生時間を選択できます。その後、1 と 3 でマークされた四角形に、指定された期間のメトリックデータを表示できます。

    説明

    24 時間以内のメトリックデータを再生できます。現在オンラインのノードのメトリックデータのみを再生できます。
