Microservices Engine:マイクロサービスガバナンスを 15 分で開始する (Java アプリケーションの場合)

デモの概要

このデモでは、レジストリとして Nacos インスタンスを使用し、Spring Cloud ゲートウェイと Zuul ゲートウェイを備えています。ビジネス要件に基づいて 2 つのゲートウェイを有効にすることができます。デモのデフォルトのアプリケーション呼び出しワークフローは A -> B -> C で、アプリケーション A とアプリケーション C にはそれぞれのカナリアバージョンがあります。コードリポジトリからアプリケーションコードを取得できます。

Helm パッケージをダウンロードする

リンクからデモの Helm パッケージをダウンロードします。Helm パッケージとイメージは GitHub で定期的に更新されます。

デプロイ方法

helm upgrade mse-simple-demo mse-simple-demo \
--set mse.namespace=mse-demo \
--set gateway.springcloud=true  \
--install \
--namespace mse-demo \
--values mse-simple-demo/values.yaml

エンドツーエンドカナリアリリース

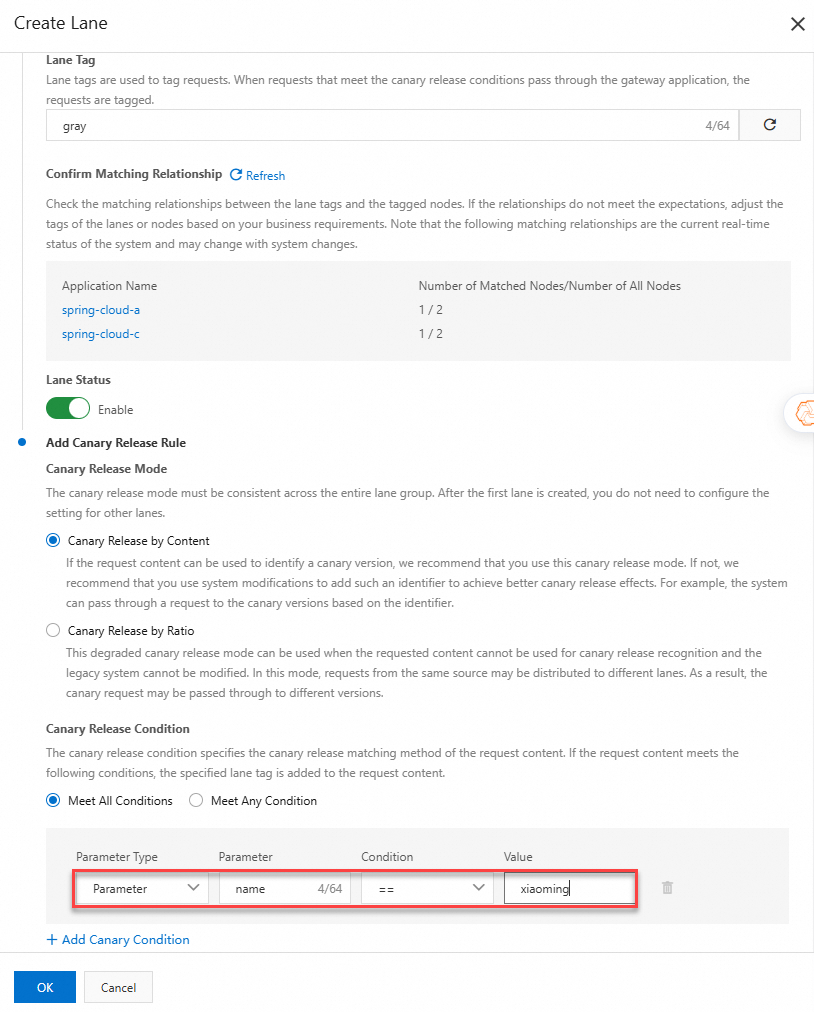

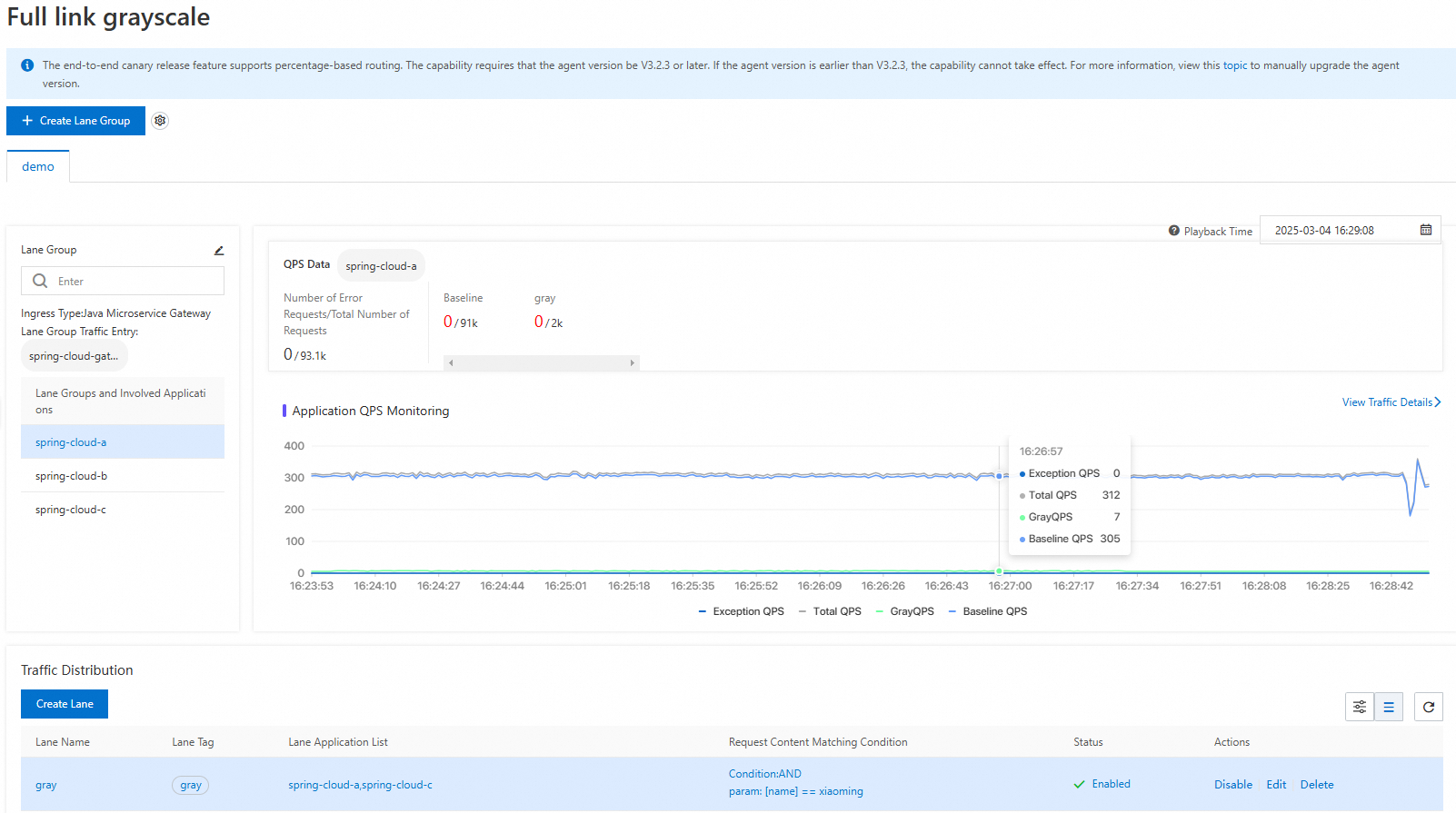

MSE コンソール にログインします。左側のナビゲーションペインで、[マイクロサービスガバナンス] > [フルリンクグレースケール] を選択します。

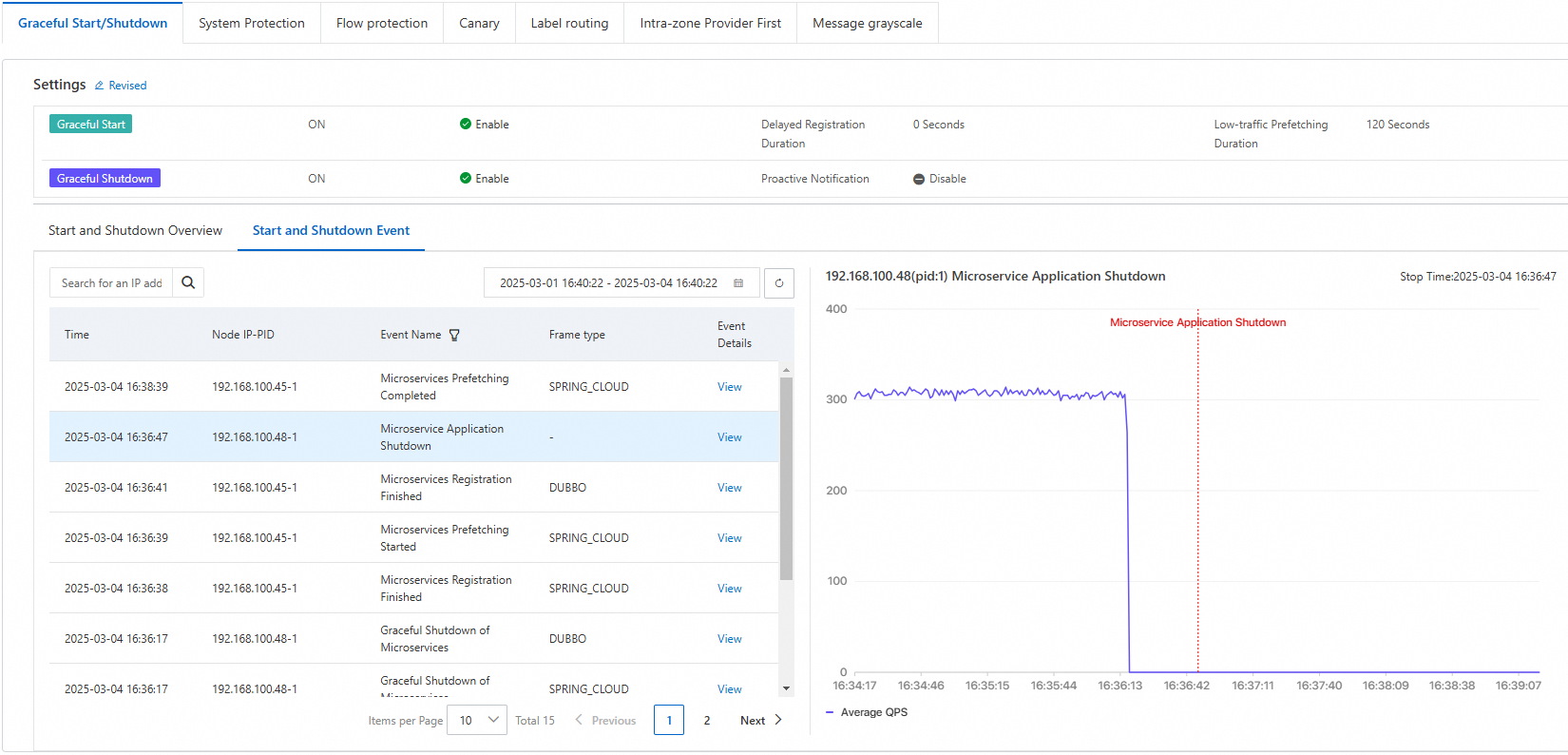

グレースフルスタートとシャットダウン

MSE コンソールにログインします。左側のナビゲーションウィンドウで、[マイクロサービスガバナンス] > [アプリケーションガバナンス] を選択します。[アプリケーションリスト] ページで、目的のアプリケーションの名前をクリックして、[アプリケーションの概要] ページに移動します。

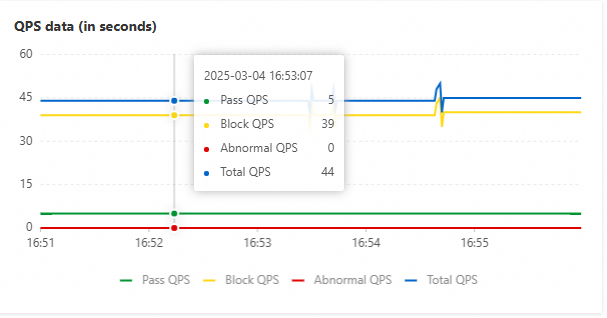

スロットリングルール

エントリ: MSE コンソールにログインします。左側のナビゲーションウィンドウで、[マイクロサービスガバナンス] > [アプリケーションガバナンス] を選択します。[アプリケーションリスト] ページで、目的のアプリケーションのカードをクリックして、[アプリケーションの概要] ページに移動します。

サンプルリクエスト

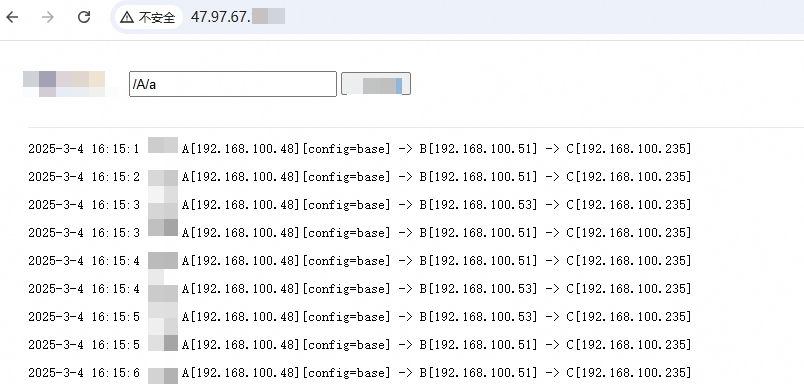

# 共通リクエスト
http://localhost:20000/A/a
A[10.0.0.47][config=base] -> B[10.0.0.39] -> C[10.0.0.48]

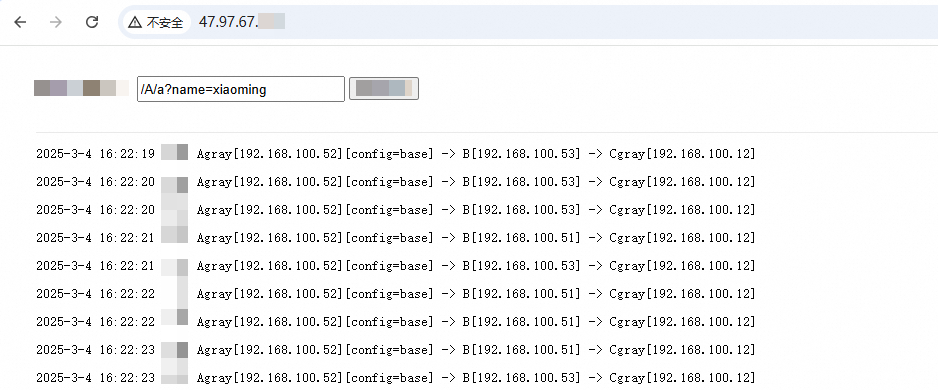

# カナリアリクエスト
http://localhost:20000/A/a?name=xiaoming
Agray[10.0.0.41][config=base] -> B[10.0.0.55] -> Cgray[10.0.0.30]

# 共通リクエスト (Feign)
http://localhost:20000/A/aByFeign
A[10.0.0.47][config=base] -> B[10.0.0.55]

# 共通リクエスト (アプリケーション A がアプリケーション B とアプリケーション C に個別にリクエストを開始します。)
http://localhost:20000/A/a2bc
A[10.0.0.47][config=base] -> C[10.0.0.48]
A[10.0.0.47][config=base] -> B[10.0.0.55] -> C[10.0.0.49]

# Dubbo リクエスト
http://localhost:20000/A/dubbo
A[10.0.0.44] -> B[10.0.0.39]name:A -> C[10.0.0.49] params:A

# カナリア Dubbo リクエスト
http://localhost:20000/A/dubbo?name=xiaoming
Agray[10.0.0.41] -> B[10.0.0.39]name:A -> Cgray[10.0.0.30] params:A

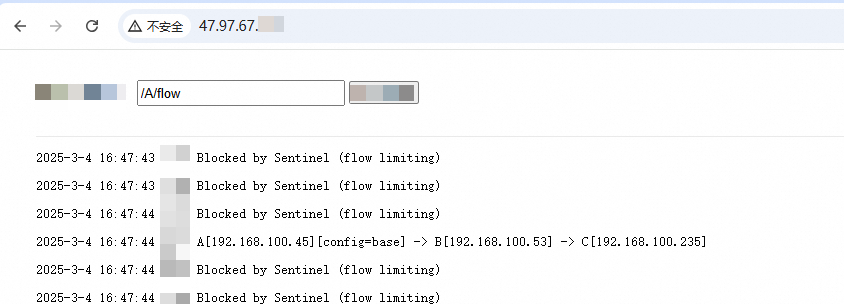

# スロットリングテストのリクエスト
http://localhost:20000/A/flow
A[10.0.0.17][config=base] -> B[10.0.0.39] sleepTime:9 -> C[10.0.0.48] sleepTime:8 code:200
http://localhost:20000/A/dubbo-flow
A[10.0.0.17] -> B[10.0.0.55]name:A -> C[10.0.0.48] params:A
http://localhost:20000/A/isolate
A[10.0.0.42][config=base] -> B[10.0.0.55] sleepTime:504 -> C[10.0.0.48] sleepTime:8 code:200
http://localhost:20000/A/dubbo-isolate
A[10.0.0.17] -> B[10.0.0.55]name:isolate -> C[10.0.0.49] params:isolate
http://localhost:20000/A/params/hot
A[10.0.0.17][config=base] params:hot -> B[10.0.0.55] sleepTime:5 params:hot -> C[10.0.0.49] sleepTime:6 params:hot code:200
http://localhost:20000/A/dubbo-params/hot
A[10.0.0.17] params:hot -> B[10.0.0.55]name:hot -> C[10.0.0.49] params:hot

# データベースリクエスト
http://localhost:20000/A/sql?command=query&id=1
A[10.0.0.44][config=base] -> B[10.0.0.39] result:{"age":1,"email":"emailUpdate%40demo.com","id":1,"name":"name1Update"}
http://localhost:20000/A/sql?command=update&name=name1Update&email=emailUpd***@demo.com&age=1&id=1
A[10.0.0.44][config=base] -> B[10.0.0.55] result:true

# Spring Boot リクエスト
http://localhost:20000/spring_boot

アプリケーション統合

現在の方法は、マイクロサービスガバナンスを有効にする必要がある各アプリケーションのデプロイメントのラベルに msePilotAutoEnable: "on" を明示的に追加することです。実際のユースケースでは、O&M センターページで、Kubernetes クラスタの名前空間内のアプリケーションに対してマイクロサービスガバナンスを一度に有効にすることができます。

詳細については、「ACK または ACS クラスタ内の Java マイクロサービスアプリケーションに対してマイクロサービスガバナンスを有効にする」をご参照ください。

グレースフルスタートとシャットダウン

1. グレースフルスタートとシャットダウン機能を使用するには、ACK コンソールにログインします。[クラスタ情報] ページで、左側のナビゲーションウィンドウの [操作] > [アドオン] を選択し、検索ボックスに cronhpa を入力して、コンポーネントカードの [インストール] をクリックします。

2. 次の YAML コードを使用して、自動スケーリングタスクを作成します。namespace フィールドは、Helm パッケージをインストールするときに選択した Kubernetes 名前空間と同じである必要があります。

apiVersion: autoscaling.alibabacloud.com/v1beta1
kind: CronHorizontalPodAutoscaler
metadata:
  labels:
    controller-tools.k8s.io: "1.0"
  name: cronhpa-deployment-spring-cloud-b
  namespace: mse-demo # namespace フィールドは、Helm パッケージをインストールするときに選択した Kubernetes 名前空間と同じである必要があります。
spec:
  jobs:
  - name: scale-out
    schedule: 0 0/6 * * * *
    targetSize: 6
  - name: scale-in
    schedule: 0 5/6 * * * *
    targetSize: 2
  scaleTargetRef:
    apiVersion: apps/v1
    kind: Deployment
    name: spring-cloud-b

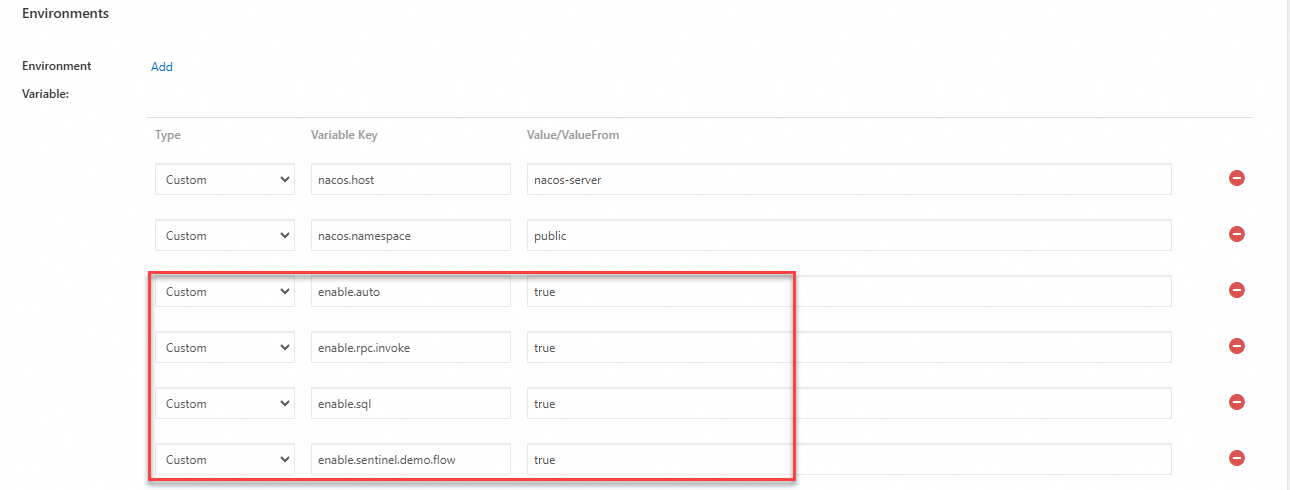

ゲートウェイによる自動リクエスト開始の構成

デフォルトでは、すべてのリクエストの自動送信が有効になっています。ACK コンソールにログインし、[クラスタ情報] ページに移動します。左側のナビゲーションウィンドウで、[ワークロード] > [デプロイメント] を選択します。[デプロイメント] ページで、spring-cloud-gateway アプリケーションをクリックします。アプリケーション詳細ページで、右上隅にある [編集] をクリックし、さまざまなリクエストの自動開始のための環境変数を構成します。
