IoT Platform:オペレーションログ

デバイスログ

• 接続ログ：

  以下のログは、デバイスが IoT Platform に接続されたことを示します。

  [1626674158.155][LK-0313] MQTT user calls aiot_mqtt_connect api, connect
  [1626674158.155][LK-0317] LightSwitch&a1wP******
  [1626674158.155][LK-0318] 613F70F16BC4C08B7FDC5BA2F9698B37B428B1C3BF5E1F0E4DAFE9B3EA******
  core_sysdep_network_establish host iot-06******.mqtt.iothub.aliyuncs.com port 443, type 0
  establish tcp connection with server(host='iot-06******.mqtt.iothub.aliyuncs.com', port=[443])
  success to establish tcp, fd=3
  local port: 32774
  [1626674158.177][LK-1000] establish mbedtls connection with server(host='iot-06******.mqtt.iothub.aliyuncs.com', port=[443])
  [1626674158.244][LK-1000] success to establish mbedtls connection， (cost 44947 bytes in total, max used 47859 bytes)
  [1626674158.244][LK-0319] a1wP******.LightSwitch|timestamp=2524608000000,_ss=1,_v=sdk-c-4.1.0,securemode=2,signmethod=hmacsha256,ext=3,_conn=tls_5b|
  [1626674158.299][LK-0313] MQTT connect success in 145 ms
  AIOT_MQTTEVT_CONNECT

• デバイスタグの更新：

  • リクエストログ

    [1626674158.299][LK-0309] pub: /sys/a1wP******/LightSwitch/thing/deviceinfo/update

    [LK-030A] > 7B 22 69 64 22 3A 22 31  22 2C 22 76 65 72 73 69 | {"id":"1","versi
    [LK-030A] > 6F 6E 22 3A 22 31 2E 30  22 2C 22 70 61 72 61 6D | on":"1.0","param
    [LK-030A] > 73 22 3A 5B 7B 22 61 74  74 72 4B 65 79 22 3A 22 | s":[{"attrKey":"
    [LK-030A] > 74 65 73 74 4B 65 79 22  2C 22 61 74 74 72 56 61 | testKey","attrVa
    [LK-030A] > 6C 75 65 22 3A 22 74 65  73 74 56 61 6C 75 65 22 | lue":"testValue"
    [LK-030A] > 7D 5D 7D                                         | }]}

    aiot_devinfo_send update msg id: 1

  • 確認応答ログ：

    [1626674158.355][LK-0309] pub: /sys/a1wP******/LightSwitch/thing/deviceinfo/update_reply

    [LK-030A] < 7B 22 63 6F 64 65 22 3A  32 30 30 2C 22 64 61 74 | {"code":200,"dat
    [LK-030A] < 61 22 3A 7B 7D 2C 22 69  64 22 3A 22 31 22 2C 22 | a":{},"id":"1","
    [LK-030A] < 6D 65 73 73 61 67 65 22  3A 22 73 75 63 63 65 73 | message":"succes
    [LK-030A] < 73 22 2C 22 6D 65 74 68  6F 64 22 3A 22 74 68 69 | s","method":"thi
    [LK-030A] < 6E 67 2E 64 65 76 69 63  65 69 6E 66 6F 2E 75 70 | ng.deviceinfo.up
    [LK-030A] < 64 61 74 65 22 2C 22 76  65 72 73 69 6F 6E 22 3A | date","version":
    [LK-030A] < 22 31 2E 30 22 7D                                | "1.0"}

    pk: a1wP******, dn: LightSwitch, code: 200, msg id: 1, data: {}, message: success

• デバイスタグの削除：

  • リクエストログ

    [1626687770.800][LK-0309] pub: /sys/a1wP******/LightSwitch/thing/deviceinfo/delete

    [LK-030A] > 7B 22 69 64 22 3A 22 31  22 2C 22 76 65 72 73 69 | {"id":"1","versi
    [LK-030A] > 6F 6E 22 3A 22 31 2E 30  22 2C 22 70 61 72 61 6D | on":"1.0","param
    [LK-030A] > 73 22 3A 5B 7B 22 61 74  74 72 4B 65 79 22 3A 22 | s":[{"attrKey":"
    [LK-030A] > 74 65 73 74 4B 65 79 22  7D 5D 7D                | testKey"}]}

    aiot_devinfo_send delete msg id: 1

  • 確認応答ログ：

    [1626687770.844][LK-0309] pub: /sys/a1wP******/LightSwitch/thing/deviceinfo/delete_reply

    [LK-030A] < 7B 22 63 6F 64 65 22 3A  32 30 30 2C 22 64 61 74 | {"code":200,"dat
    [LK-030A] < 61 22 3A 7B 7D 2C 22 69  64 22 3A 22 31 22 2C 22 | a":{},"id":"1","
    [LK-030A] < 6D 65 73 73 61 67 65 22  3A 22 73 75 63 63 65 73 | message":"succes
    [LK-030A] < 73 22 2C 22 6D 65 74 68  6F 64 22 3A 22 74 68 69 | s","method":"thi
    [LK-030A] < 6E 67 2E 64 65 76 69 63  65 69 6E 66 6F 2E 64 65 | ng.deviceinfo.de
    [LK-030A] < 6C 65 74 65 22 2C 22 76  65 72 73 69 6F 6E 22 3A | lete","version":
    [LK-030A] < 22 31 2E 30 22 7D                                | "1.0"}

    pk: a1wP******, dn: LightSwitch, code: 200, msg id: 1, data: {}, message: success

IoT Platform のログ

デバイスから報告されたタグ情報と関連ログは、 IoT Platform コンソールで表示できます。

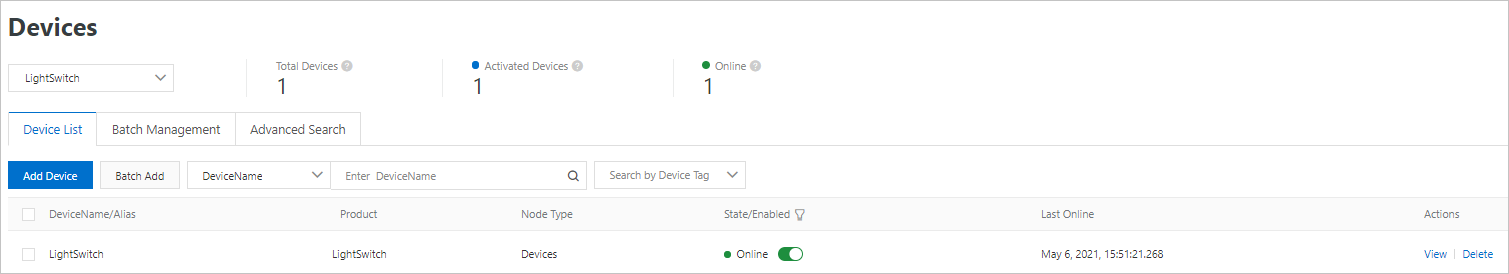

• 左側のナビゲーションペインで、[デバイス] > [デバイス] を選択します。対象のデバイスを見つけ、そのステータスを確認します。ステータスが [オンライン] の場合、デバイスが IoT Platform に正常に接続されていることを示します。

• タグ情報：デバイスリストで、対象デバイスの [表示] をクリックして [デバイス詳細] ページに移動し、タグ情報を表示します。

  • タグの更新：更新操作を実行すると、[デバイス詳細] ページに、キーが testKey で値が testValue のタグが表示されます。

  • タグの削除：削除操作を実行すると、[デバイス詳細] ページから testKey タグが削除されます。

• オペレーションログ：左側メニューで、 [モニタリング] > [Log Service] を選択します。プロダクトを選択します。次に、デバイスがオンラインになった後に報告または削除されたタグのログを表示します。
