Elasticsearch:Fleet エージェントを使用して NetFlow ログデータを収集する

• Alibaba Cloud Elasticsearch クラスタを作成します。 詳細については、「Alibaba Cloud Elasticsearch クラスタを作成する」をご参照ください。 この例では、Alibaba Cloud Elasticsearch V8.5 クラスタが作成されます。

• Elasticsearch クラスタと同じ仮想プライベートクラウド (VPC) に Elastic Compute Service (ECS) インスタンスを作成します。 詳細については、「カスタム起動タブでインスタンスを作成する」をご参照ください。

  説明

  ECS インスタンスはソースサーバーとして使用されます。 Fleet エージェントは ECS インスタンスからデータを収集します。

手順 1: エージェントポリシーを作成する

1. Elasticsearch クラスタの Kibana コンソールにログオンします。 詳細については、「Kibana コンソールにログオンする」をご参照ください。

2. 左上隅にある アイコンをクリックします。 左側のナビゲーションペインで、[管理] > [fleet] を選択します。

3. [fleet] ページで、[エージェントポリシー] タブをクリックします。

4. [エージェントポリシーの作成] をクリックします。 [エージェントポリシーの作成] パネルで、エージェントポリシーを設定します。

   1. [名前] フィールドに netflow-log という名前を入力します。

   2. [システムログとメトリックを収集する] の選択を解除します。

   3. [詳細オプション] をクリックします。 [エージェントの監視] セクションで、[エージェントログを収集する] と [エージェントメトリックを収集する] の選択を解除します。



      説明

      この例では、NetFlow レコードログのみを収集する必要があります。 したがって、[システムログとメトリックを収集する]、[エージェントログを収集する]、および [エージェントメトリックを収集する] を選択する必要はありません。

5. [エージェントポリシーの作成] をクリックします。

手順 2: Fleet サーバーインテグレーションを追加する

1. [fleet] ページの [エージェントポリシー] タブで、netflow-log エージェントポリシーを見つけて、その名前をクリックします。

2. 表示されるページの [インテグレーション] タブで、[インテグレーションの追加] をクリックします。

3. [インテグレーションの参照] タブで、検索ボックスに Fleet Server と入力します。 表示された [fleet Server] カードをクリックします。

4. Fleet サーバーインテグレーションをインストールします。

   1. [fleet Server] ページで、[設定] タブをクリックします。

   2. [fleet Server アセットのインストール] をクリックします。 [Fleet Server のインストール] メッセージで、[fleet Server のインストール] をクリックします。

      説明

      インテグレーションがインストールされると、インテグレーションのバージョンが Fleet Server ページの [設定] タブに表示されます。

5. Fleet Server ページの右上隅にある [fleet Server の追加] をクリックします。

6. [fleet Server インテグレーションの追加] ページで、[インテグレーションの設定] セクションの [インテグレーション名] フィールドにインテグレーションの名前を入力し、[このインテグレーションを追加する場所] セクションの [エージェントポリシー] ドロップダウンリストから netflow-log を選択します。

7. [Fleet Server インテグレーションの追加] ページの右下隅にある [保存して続行] をクリックします。 [Fleet Server インテグレーションが追加されました] メッセージで、[後で Elastic Agent を追加] をクリックします。

手順 3: NetFlow インテグレーションを追加する

1. エージェントポリシー netflow-log の [インテグレーション] タブで、[インテグレーションの追加] をクリックします。

2. [インテグレーションの参照] タブで、検索ボックスに NetFlow Records と入力します。 表示された [netflow Records] カードをクリックします。

3. NetFlow Records インテグレーションをインストールします。

   1. [netflow Records] ページで、[設定] タブをクリックします。

   2. [netflow Records アセットのインストール] をクリックします。 [NetFlow Records のインストール] メッセージで、[netflow Records のインストール] をクリックします。

      説明

      インテグレーションがインストールされると、インテグレーションのバージョンが NetFlow Records ページの [設定] タブに表示されます。

4. NetFlow Records ページの右上隅にある [netflow Records の追加] をクリックします。

5. [netflow Records インテグレーションの追加] ページで、インテグレーションを設定します。

   1. [インテグレーションの設定] セクションで、[インテグレーション名] フィールドに netflow-1 と入力します。

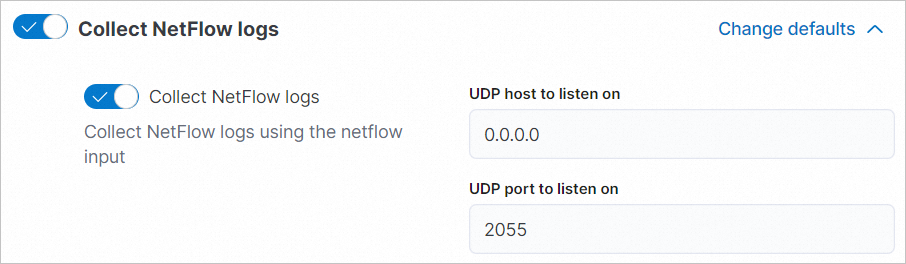

   2. [netflow ログを収集する] の横にある [デフォルトを変更] をクリックします。 [リッスンする UDP ホスト] フィールドに 0.0.0.0 と入力し、[リッスンする UDP ポート] フィールドにデフォルト値 2055 を保持します。



   3. [このインテグレーションを追加する場所] セクションの [既存のホスト] タブで、[エージェントポリシー] ドロップダウンリストから netflow-log を選択します。

6. [NetFlow Records インテグレーションの追加] ページの右下隅にある [保存して続行] をクリックします。 [NetFlow Records インテグレーションが追加されました] メッセージで、[後で Elastic Agent を追加] をクリックします。

手順 1: Fleet サーバーのホストを設定する

1. Elasticsearch クラスタの Kibana コンソールにログオンします。 詳細については、「Kibana コンソールにログオンする」をご参照ください。

2. 左上隅にある アイコンをクリックします。 左側のナビゲーションペインで、[管理] > [fleet] を選択します。

3. [fleet] ページで、[設定] タブをクリックします。 [設定] タブで、Fleet のパラメータを設定します。

   1. [fleet サーバーホスト] セクションで、[ホストの編集] をクリックします。

   2. [fleet サーバーホスト] パネルで、データを収集するソースの URL を [ホスト URL を指定] フィールドに入力します。 URL は https://<ソースのプライベート IP アドレス>:<ポート番号> 形式 (例: https://172.16.*.***:8220) である必要があります。 次に、[設定の保存と適用] をクリックします。 [変更の保存とデプロイ] メッセージで、[保存とデプロイ] をクリックします。

      説明

      この例では、ECS インスタンスのプライマリプライベート IP アドレスを含む URL が入力されます。 設定の詳細については、「Fleet サーバーホスト」をご参照ください。

   3. Fleet ページの [出力] セクションで、[アクション] 列の アイコンをクリックします。

   4. [出力の編集] パネルで、[ホスト] フィールドに Elasticsearch クラスタの URL を入力します。 URL は http://<Elasticsearch クラスタの内部エンドポイント>:<ポート番号> 形式 (例: http://es-cn-uqm3auln80001****.elasticsearch.aliyuncs.com:9200) である必要があります。

   5. [設定の保存と適用] をクリックします。 [変更の保存とデプロイ] メッセージで、[保存とデプロイ] をクリックします。

手順 2: Fleet エージェントを追加する

Fleet サーバーに Fleet エージェントを追加します。

1. 左上隅にある アイコンをクリックします。 左側のナビゲーションペインで、[管理] > [fleet] を選択します。

2. [fleet] ページで、[エージェントポリシー] タブをクリックします。

3. [エージェントポリシー] タブで、エージェントポリシー netflow-log を見つけ、[アクション] 列の エージェントを追加 アイコンをクリックし、 を選択します。

4. [エージェントの追加] パネルの [Fleet に登録] タブで、[Fleet Server の追加] をクリックします。 [Fleet Server の追加] パネルで、[詳細設定] をクリックします。 [fleet Server のポリシーを選択] セクションで、デフォルト値 netflow-log を保持します。

5. [セキュリティのためのデプロイモードを選択] セクションで、デフォルト値 [クイックスタート] を保持します。

6. [fleet Server ホストの追加] セクションで、[ホストの追加] をクリックします。

7. [サービストークンの生成] セクションで、[サービストークンの生成] をクリックします。

8. [fleet Server を一元化されたホストにインストール] セクションで、自動的に生成されたコードをコピーし、ECS インスタンスでコードを実行します。



   コードを実行した後に Successfully が表示された場合、Fleet エージェントは ECS インスタンスにインストールされ、起動されます。

手順 3: NetFlow サービスを設定する

この例では、softflowd を使用して NetFlow ログを生成します。 ECS インスタンスで softflowd を起動するには、次のコードを実行する必要があります。

1. softflowd のソースコードパッケージをダウンロードします。

   wget https://storage.googleapis.com/google-code-archive-downloads/v2/code.google.com/softflowd/softflowd-0.9.9.tar.gz

2. ibpcap-devel 環境をインストールします。

   yum install libpcap-devel

3. コードをコンパイルし、softflowd をインストールします。

   tar -xvf softflowd-0.9.9.tar.gz
   cd softflowd-0.9.9
   ./configure
   make
   make install

4. softflowd を実行します。

   nohup softflowd -v 9 -D -i eth0 -t maxlife=1 -n localhost:2055 >/dev/null 2>&1 &
