E-MapReduce:ノードラベルを使用したノードのパーティション分割

背景情報

YARN では、キューとノードラベルはリソース管理とスケジューリングにおける 2 つの主要な戦略です。これらは、クラスターリソースの管理においてそれぞれ異なる目的を果たします。

• キューはリソースを論理的に分割する方法であり、事前定義された比率に基づいてクラスターのコンピューティングリソースを異なるユーザーグループやアプリケーションに割り当てることができます。これにより、共有クラスター環境であっても、さまざまなチームやワークロードがリソースの公平なシェアを確保できます。

• ノードラベルを使用すると、クラスター内の特定のノードにタグを付け、これらのタグに基づいてより詳細なリソース割り当ての決定を行うことができます。これは、GPU や高メモリノードなど、特定のハードウェアの特徴を必要とするアプリケーションにとって特に重要です。

実際には、キューとノードラベルを組み合わせて、より柔軟で効率的なリソース管理とジョブスケジューリングを実現できます。

ビジネスニーズとクラスターの状況に基づいてノードのパーティション分割戦略を選択し、クラスターリソースを効果的に管理およびスケジュールできます。ノードラベルを使用した一般的なパーティション分割のアプローチには、ビジネスワークロードタイプ (データ同期ジョブ、バッチジョブ、リアルタイムジョブなど) による分類や、クラスターノードのインスタンスタイプ (CPU 最適化、メモリ最適化、GPU アクセラレーションなど) による分類があります。

前提条件

• YARN サービスが有効になっているクラスターを作成済みであること。詳細については、「クラスターの作成」をご参照ください。

• クラスターの YARN スケジューラは Capacity Scheduler である必要があります。現在、ノードラベルを使用したパーティションベースのスケジューリングをサポートしているのは Capacity Scheduler のみです。

例

シナリオ

ある組織が、チームのリソースニーズに基づいて、クラスターキューをデータウェアハウスキュー (`warehouse`) とデータ分析キュー (`analysis`) に分割します。また、クラスターリソースを `batch` と `streaming` の 2 つのパーティションに分割します。データウェアハウスチームは `batch` リソースの 60% と `streaming` リソースの 70% を使用します。データ分析チームは `batch` リソースの 30% と `streaming` リソースの 20% を使用します。ラベルなしのリソースについては、`warehouse` キューに 60%、`analysis` キューに 30% が割り当てられ、残りの 10% は他のニーズのために予約されます。次の図は、このパーティション分割を示しています。

この例では、キューとラベルを組み合わせて柔軟なリソース管理を実現し、オフラインジョブを物理的に分離して、他のタスクのパフォーマンスと安定性に影響を与えないようにする方法を示します。以下の手順では、EMR-5.16.0 データレイククラスターを使用します。他のクラスタータイプでも手順は同様です。

ステップ 1: リソースキューの編集

1. EMR on ECS コンソールにログインします。対象クラスターの 操作 列で、Services をクリックし、次に [YARN] をクリックします。

2. YARN サービスページで、Edit Resource Queue タブをクリックし、次に Manage Queues をクリックします。

3. Manage Child Queues ページで、`warehouse` キューと `analysis` キューを追加します。

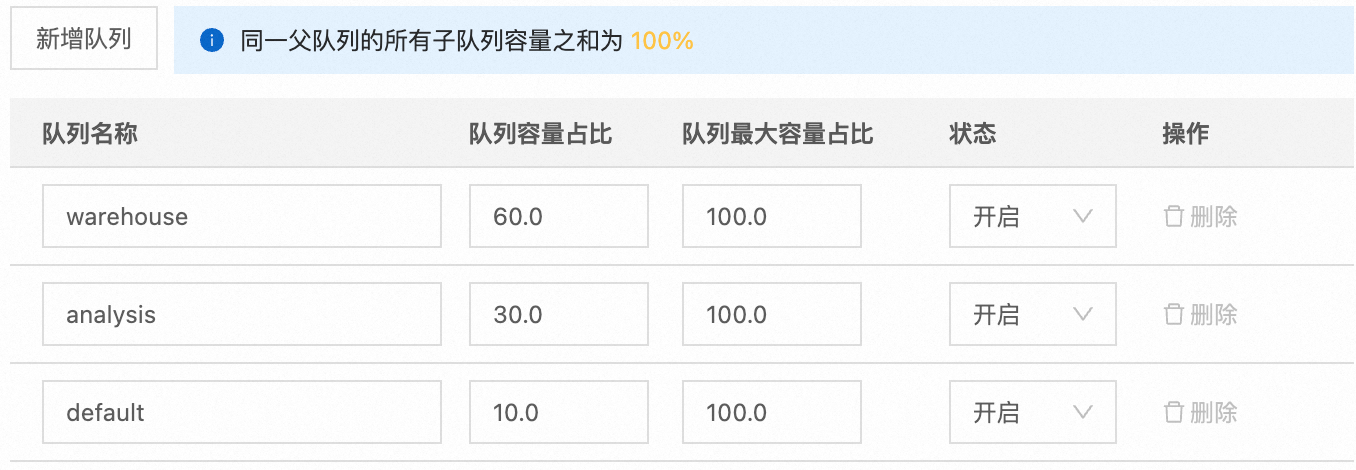

   • `warehouse` キューの Queue Capacity は 60%、`analysis` キューの Queue Capacity は 30% です。残りの 10% はデフォルトキューに割り当てられます。すべてのキューの Status は [有効] に設定されます。

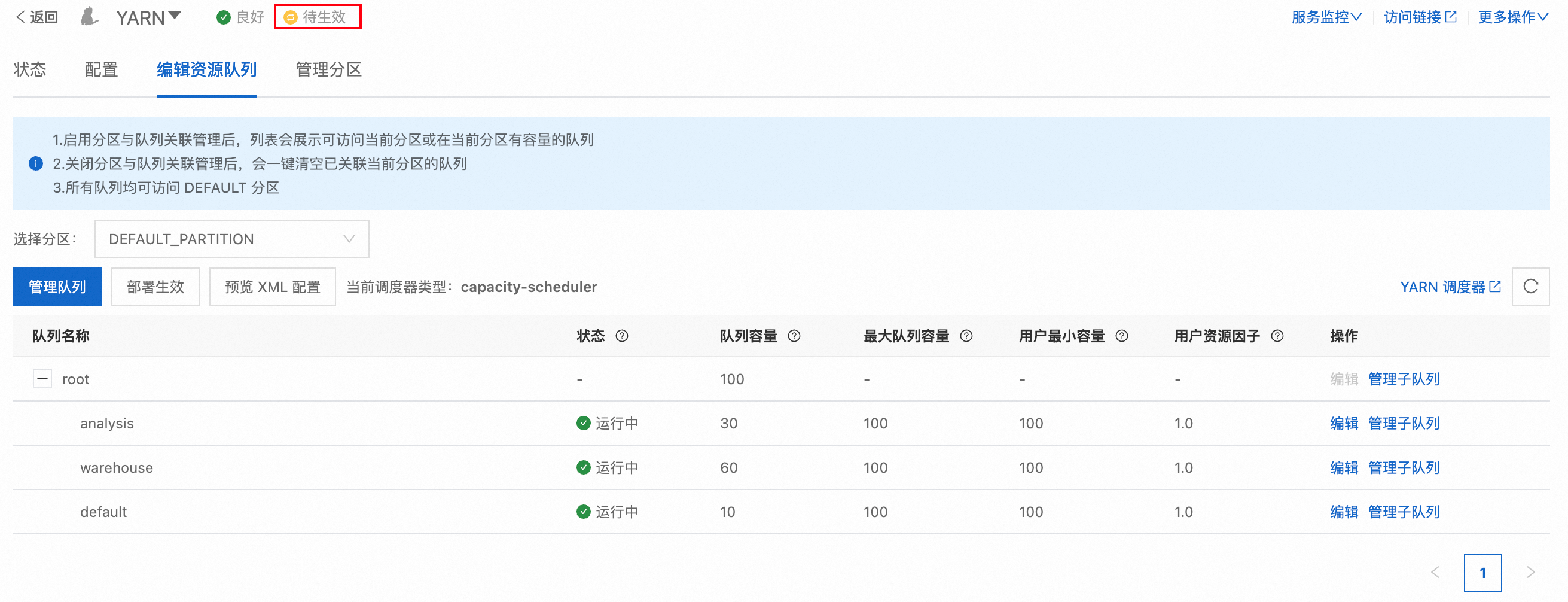

   • ページは次のように表示されます。

     [リソースキューの編集] ページには、現在のスケジューラが capacity-scheduler であることが示されます。root キューの下には、analysis (キューキャパシティ 30%、最大キャパシティ 100%)、warehouse (キューキャパシティ 60%、最大キャパシティ 100%)、default (キューキャパシティ 10%、最大キャパシティ 100%) の 3 つのサブキューがあります。3 つすべてのキューのステータスは [実行中] です。ページ上部の YARN サービスの横に [未適用] ラベルが表示され、設定変更がまだデプロイされていないことを示します。

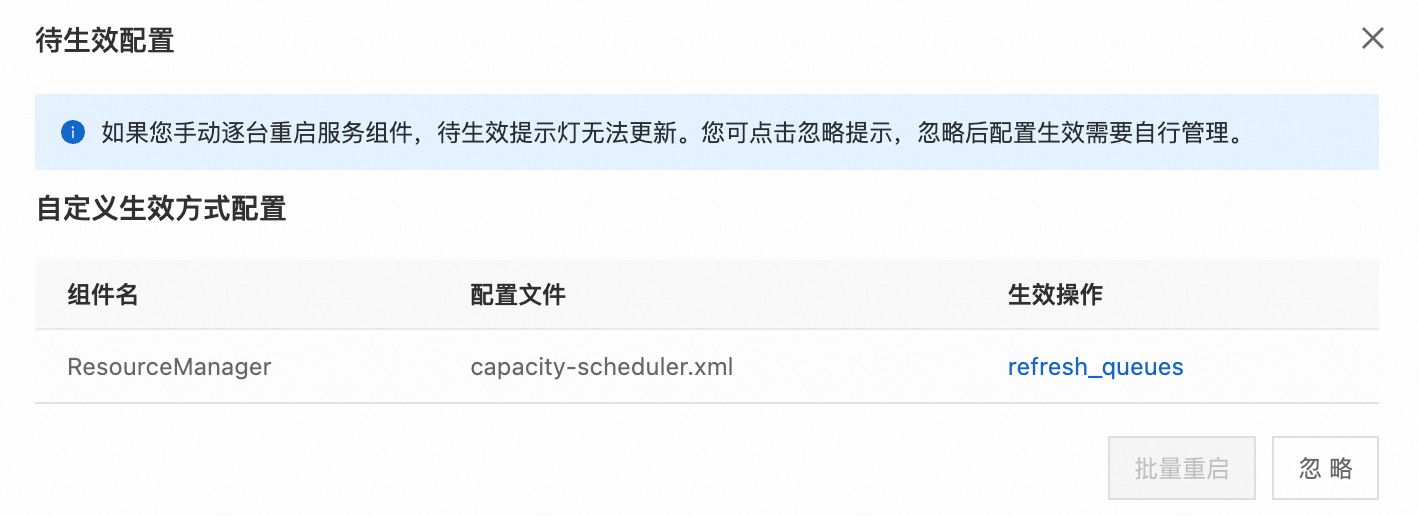

4. 有効化の保留中 をクリックします。保留中の設定 ダイアログボックスで、[refresh_queues] をクリックしてキュー設定を適用します。

   [カスタム有効化設定] テーブルで、ResourceManager コンポーネントと `capacity-scheduler.xml` 設定ファイルに対応する行を見つけます。

ステップ 2: ノードパーティションの作成

1. Partitions タブをクリックし、Add Partition をクリックして `streaming` パーティションを追加します。

   • Add Partition ダイアログボックスで、パーティション名 を指定し、Partition Type を選択し、Associated Node Groups を選択します。

     パラメーター	説明
     パーティション名	この例では、パーティション名は `streaming` です。
     パーティションタイプ	この例では、`exclusive` を選択します。これにより、一致するパーティションをリクエストするコンテナのみがこれらのノードでスケジュールされるようになります。
     関連付けられたノードグループ	この例では、`streaming` パーティションは `emr-task-3` に関連付けられています。このクラスターの emr-task-3 ノードグループは、メモリ最適化インスタンスタイプで構成されており、大量の中間データを低レイテンシーで保存する必要があるリアルタイムジョブに適しています。特定のビジネス特性とノードインスタンスタイプに基づいてノードグループを割り当てる必要があります。

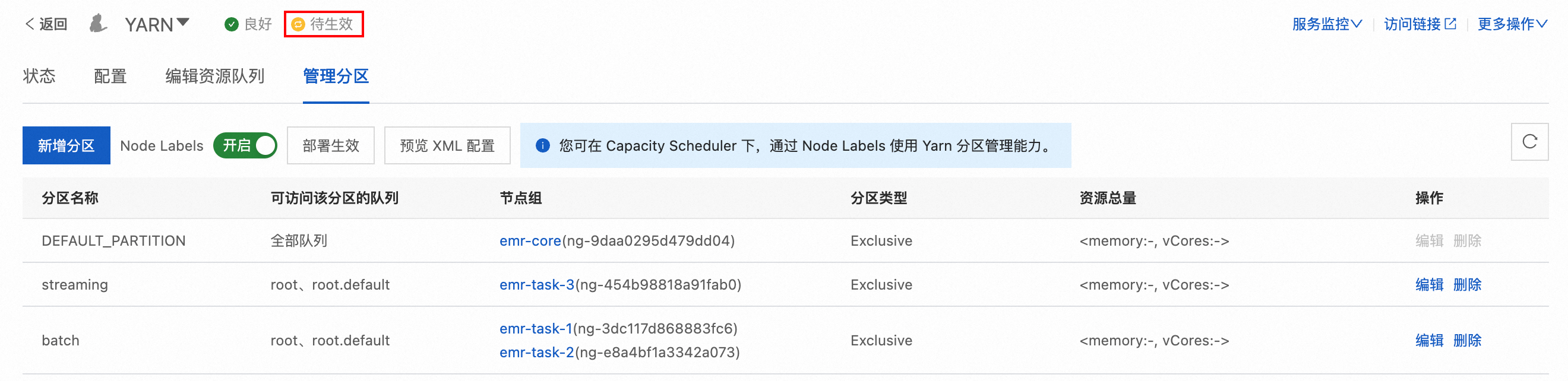

2. 手順を繰り返して `batch` パーティションを追加します。最終的な結果は次のようになります。

   パーティションを作成すると、[パーティション] ページに 3 つのパーティションがリストされます：DEFAULT_PARTITION (アクセス可能なキュー：すべて、ノードグループ：emr-core、パーティションタイプ：排他的)、streaming (アクセス可能なキュー：root および root.default、ノードグループ：emr-task-3、パーティションタイプ：排他的)、batch (アクセス可能なキュー：root および root.default、ノードグループ：emr-task-1 および emr-task-2、パーティションタイプ：排他的)。上部のナビゲーションバーにオレンジ色の [未適用] ステータスインジケーターが表示されます。設定を適用するには、[デプロイして適用] をクリックする必要があります。

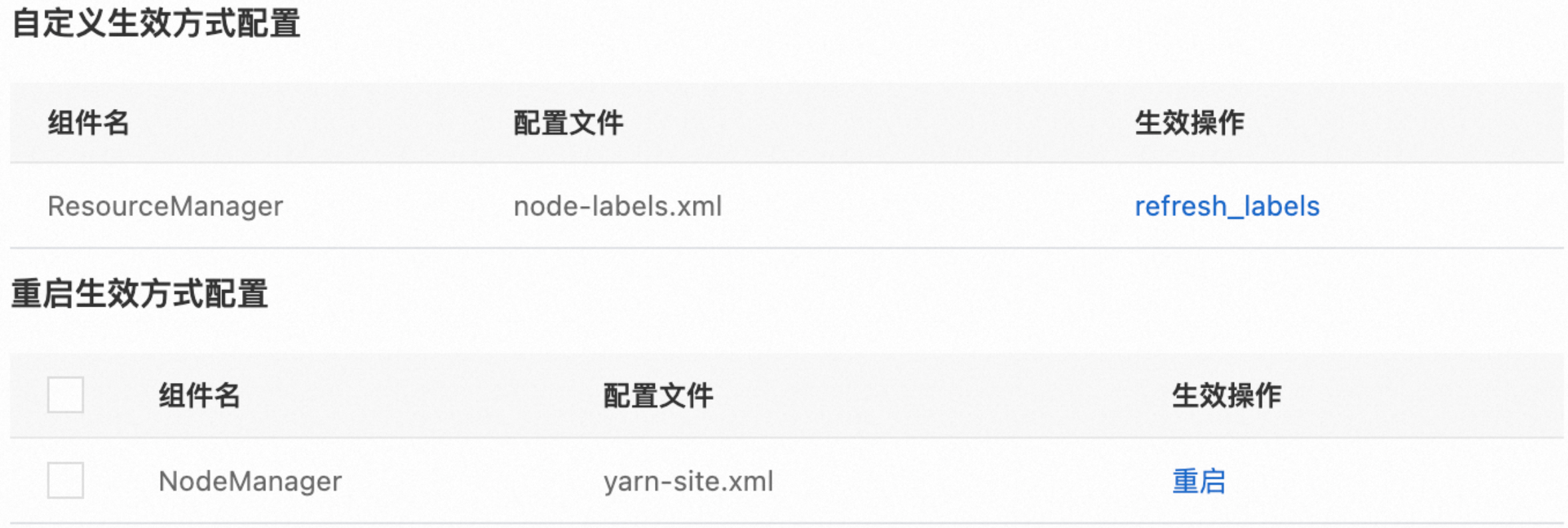

3. パーティションを追加した後、有効化の保留中 をクリックします。保留中の設定 ダイアログボックスで、[refresh_labels] をクリックしてノードパーティション設定を完了します。

   [カスタム有効化設定] セクションで、ResourceManager コンポーネントの設定ファイルは `node-labels.xml` です。

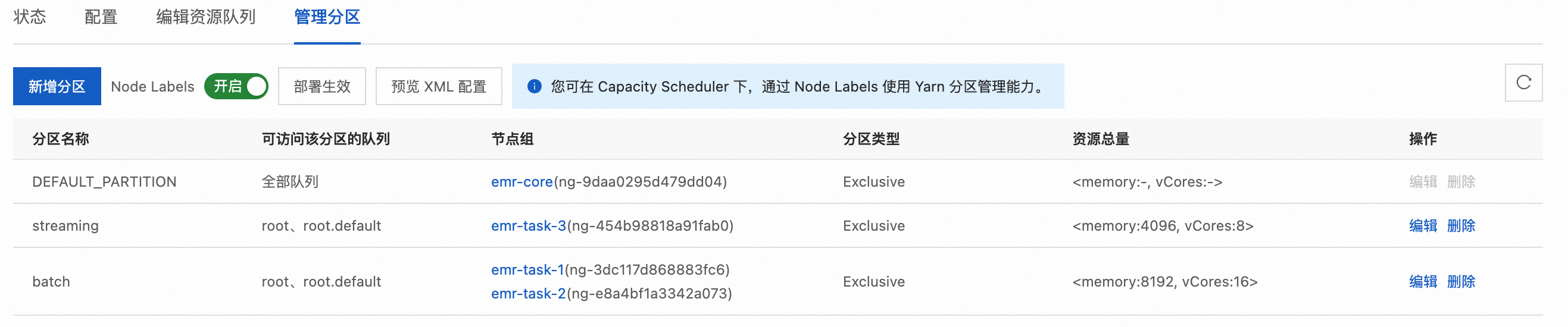

4. 設定が有効になると、各パーティションの Total Resources を表示できます。

   例えば、ストリーミング パーティションの合計リソースは <memory:4096, vCores:8> として表示され、バッチ パーティションの合計リソースは <memory:8192, vCores:16> として表示されます。

ステップ 3: パーティションとキューの関連付け管理の有効化

1. Edit Resource Queue ページで、`batch` と `streaming` パーティションを順に選択し、パーティションとキューの関連付け管理を有効にする をクリックします。

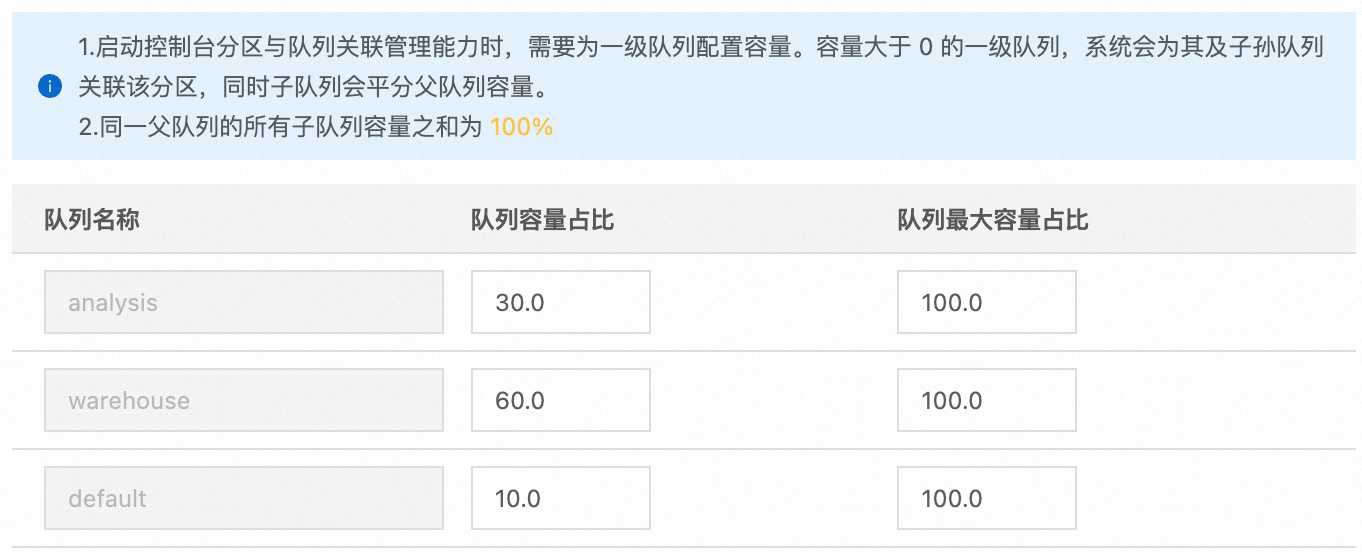

2. パーティションとキューの関連付け管理を有効にする ダイアログボックスで、パーティション内の各キューの Queue Capacity を設定します。

   • `batch` パーティションでは、`analysis` の Queue Capacity を 30%、`warehouse` の Queue Capacity を 60%、`default` の Queue Capacity を 10% に設定します。

   • `streaming` パーティションでは、`analysis` の Queue Capacity を 20%、`warehouse` の Queue Capacity を 70%、`default` の Queue Capacity を 10% に設定します。

   説明

   この例では、すべてのキューがすべてのパーティションで実行する権限を持っています。実際の設定では、特定のパーティション内の特定のキューのキャパシティを 0 に設定して、指定されたキューからのジョブのみがそのパーティションで実行されるようにすることができます。

3. パーティションとキューの関連付けを設定した後、有効化の保留中 をクリックします。保留中の設定 ダイアログボックスで、[refresh_queues] をクリックして変更を適用します。

4. YARN Web UI で、ノードパーティションがアクティブであることを確認します。

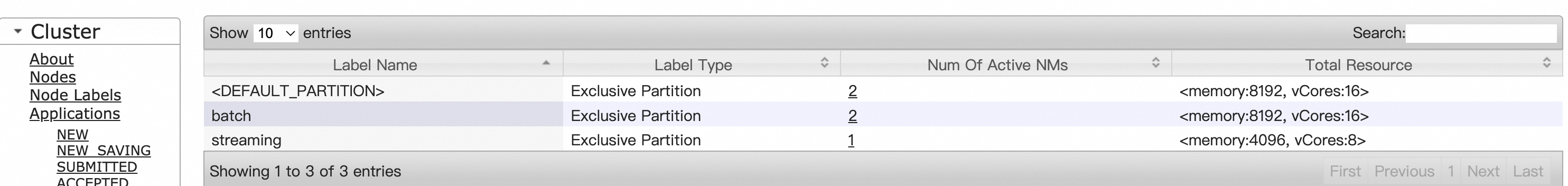

   • ノードラベルページ

     このページのテーブルには [ラベル名]、[ラベルタイプ]、[アクティブな NM 数]、および [合計リソース] の列があり、<DEFAULT_PARTITION> (排他的パーティション、アクティブな NM 2 つ、リソース: メモリ:8192、vCores:16)、バッチ (排他的パーティション、アクティブな NM 2 つ、リソース: メモリ:8192、vCores:16)、および ストリーミング (排他的パーティション、アクティブな NM 1 つ、リソース: メモリ:4096、vCores:8) の 3 つのレコードが表示されます。

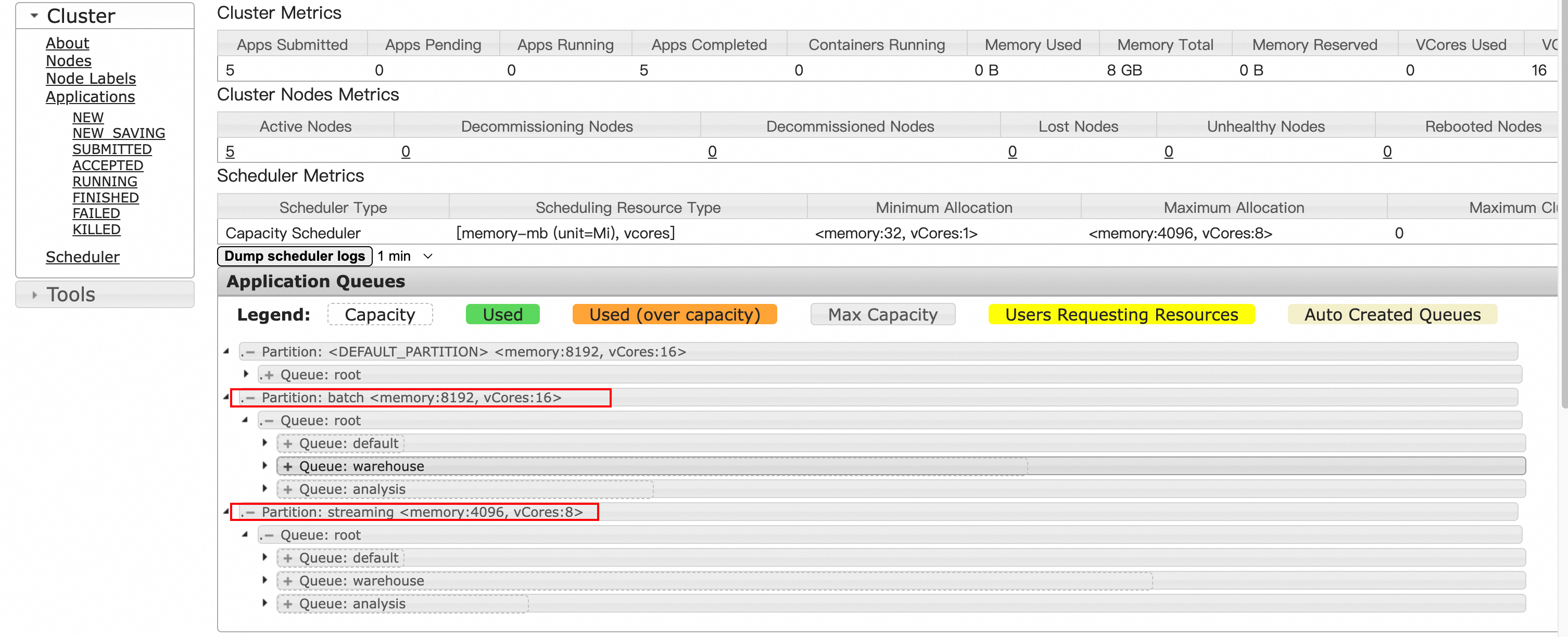

   • スケジューラページ

     Scheduler ページの Application Queues セクションでは、DEFAULT_PARTITION (<memory:8192, vCores:16>)、Partition: batch (<memory:8192, vCores:16>)、および Partition: streaming (<memory:4096, vCores:8>) の 3 つのパーティションが設定されています。batch と streaming の両方のノードラベルパーティションには、root キューと、そのサブキューである default、warehouse、および analysis が含まれています。スケジューラタイプは Capacity Scheduler で、最小割り当ては <memory:32, vCores:1>、最大割り当ては <memory:4096, vCores:8> です。

ステップ 4: パーティションへのジョブの送信

クラスターのキューとラベルを設定した後、特定のキューとノードで実行するジョブを送信できます。

1. クラスターのマスターノードにログインし、Spark のインストールディレクトリ (例：/opt/apps/SPARK3/spark-3.3.1-hadoop3.2-1.1.1) に移動します。

   cd /opt/apps/SPARK3/spark-3.3.1-hadoop3.2-1.1.1

2. 本番環境では、Spark ジョブを送信するためにジョブの JAR ファイルをアップロードする必要があります。この例では、spark-submit を使用してジョブを送信します。

   ./bin/spark-submit --class org.apache.spark.examples.SparkLR --master yarn --deploy-mode cluster --driver-memory 1g --executor-memory 2g --conf spark.yarn.am.nodeLabelExpression=batch --conf spark.yarn.executor.nodeLabelExpression=batch --queue=warehouse examples/jars/spark-examples_2.12-3.3.1.jar

   パラメーター	説明
   class	アプリケーションのメインクラス：org.apache.spark.examples.SparkLR。
   master	ジョブの実行環境：yarn。
   deploy-mode	ドライバーが起動される場所：cluster。
   driver-memory	ドライバーのメモリ量：1g。
   executor-memory	エグゼキュータごとのメモリ量：2g。
   spark.yarn.am.nodeLabelExpression	ApplicationMaster が実行できるノードのラベル式：batch。
   spark.yarn.executor.nodeLabelExpression	エグゼキュータが実行できるノードのラベル式：batch。
   queue	ジョブが送信される特定の YARN キュー：warehouse。

   説明

   ジョブを送信する際にキューのみを指定し、パーティションを指定しない場合、ジョブはキューのデフォルトパーティションに送信されます。キューのデフォルトパーティションは、Edit Resource Queue ページで対象のキューの 編集 をクリックすることで変更できます。

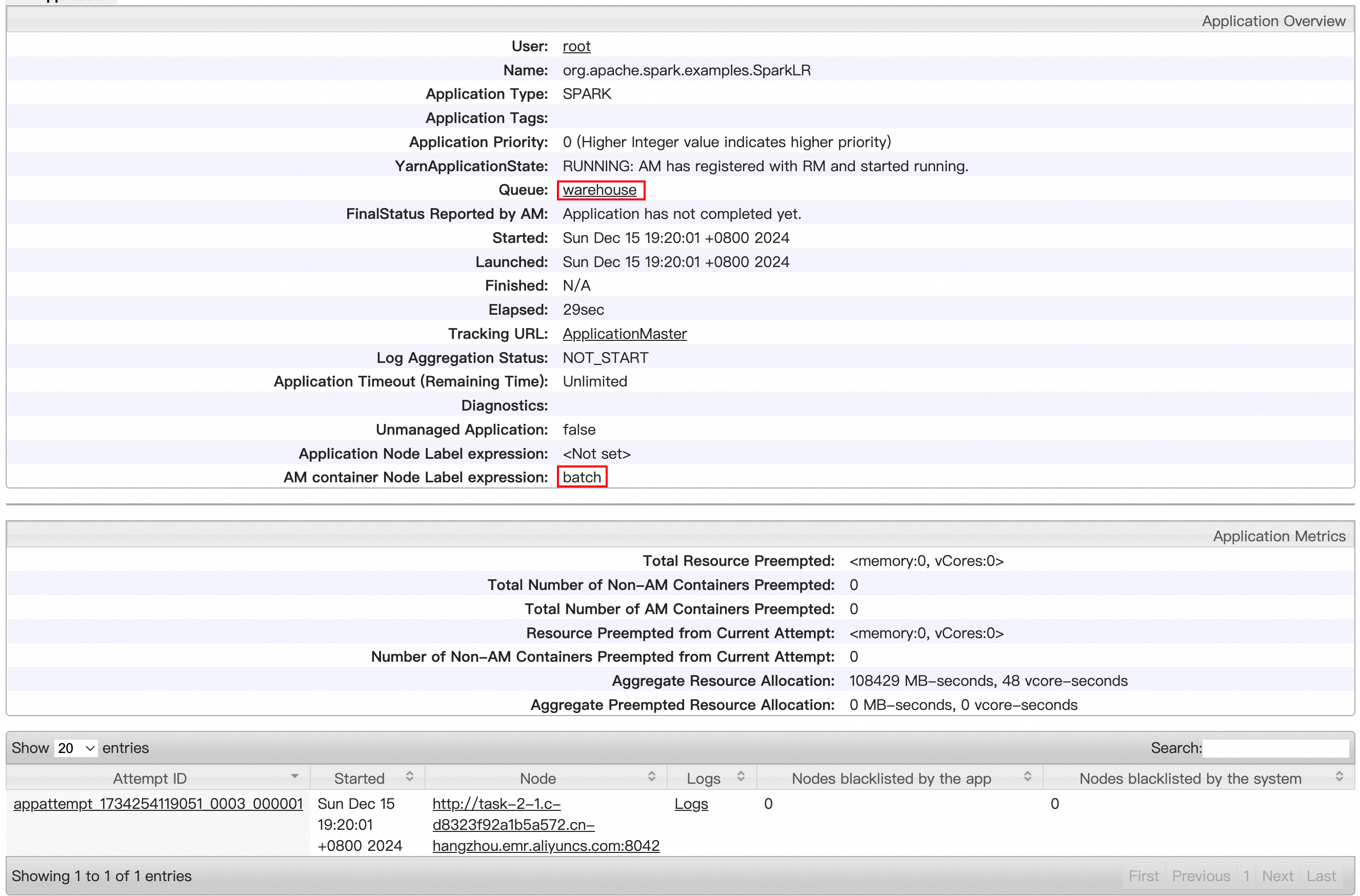

3. YARN クラスターの Web UI で、`warehouse` キューに送信された SparkLR ジョブが `batch` パーティションで実行されていることを確認できます。

YARN のキューとノードパーティションを設定することで、特定のビジネスワークロードに対して論理的および物理的なリソース分離が提供されます。これにより、ジョブ間の干渉を効果的に防ぎ、重要なアプリケーションのパフォーマンスと安定性を確保します。

よくある質問

• spark-submit を使用して Spark ジョブを送信したときに、ジョブが指定されたパーティションで実行されないのはなぜですか？

  • 送信コマンドに spark.yarn.executor.nodeLabelExpression パラメーターが含まれているか確認してください。

  • [パーティション] および [リソースキューの編集] ページの設定が有効になっていることを確認してください。

• spark-submit を使用して Spark ジョブを送信したときに、ジョブのステータスが ACCEPTED のままなのはなぜですか？

  1. ジョブが送信されたキューに利用可能なリソースがあることを確認してください。ない場合は、他のジョブがリソースを解放するのを待ってから、ジョブを再送信してください。

  2. キューに利用可能なリソースがある場合は、YARN Web UI でジョブ ID をクリックしてジョブの詳細を表示し、[診断] の説明を確認してください。「Queue's AM resource limit exceeded」というメッセージが表示されることがあります。これは、キューにリソースはあるものの、Application Master (AM) のリソースが不足していることを示します。キューのリソースは AM とエグゼキュータの両方に割り当てられます。AM リソースはメインアプリケーションの起動に使用され、エグゼキュータリソースはタスク処理に使用されます。したがって、Spark ジョブが正常に送信されるように、キューのリソース割り当て比率を調整し、AM リソースの割合を増やす必要があります。

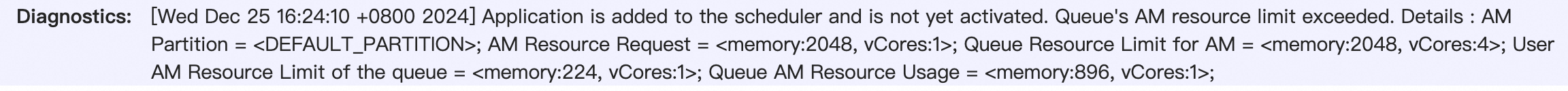

     Diagnostics:   [Wed Dec 25 16:24:10 +0800 2024] Application is added to the scheduler and is not yet activated. Queue's AM resource limit exceeded. Details : AM
                    Partition = <DEFAULT_PARTITION>; AM Resource Request = <memory:2048, vCores:1>; Queue Resource Limit for AM = <memory:2048, vCores:4>; User
                    AM Resource Limit of the queue = <memory:224, vCores:1>; Queue AM Resource Usage = <memory:896, vCores:1>;

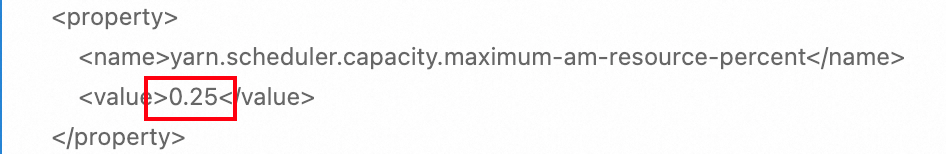

  3. YARN サービスの設定ページで AM リソースの比率を調整できます。capacity_scheduler.xml ファイルを見つけ、yarn.scheduler.capacity.maximum-am-resource-percent 設定項目の値を変更します。例えば、0.25 から 0.5 に変更します。

  説明

  yarn.scheduler.capacity.maximum-am-resource-percent で定義されているデフォルトの AM リソースの割合は、特定のユースケースに基づいて調整してください。例えば、クラスターが少量のデータを持つ多数のジョブを頻繁に処理する場合は、AM リソースの割合を増やすことができます。

関連ドキュメント

• YARN スケジューリングの原則に関する詳細については、「YARN スケジューラ」をご参照ください。

• YARN ノードパーティションの原則に関する詳細については、「ノードラベルの使用」をご参照ください。
