Edge Security Acceleration:NGINXを設定してクライアントIPアドレスを取得する

シナリオ

バックエンドサービスが伝送制御プロトコル (TCP) を使用するeコマースWebサイトを実行します。 Webサイトへの訪問者のアクセス制御、正確なロギング、および位置情報を実装するには、オリジンサーバー上のクライアントの実際のIPアドレスを取得する必要があります。 NGINXはPROXYプロトコルをサポートしています。 これを利用するには、NGINXを設定してPROXYプロトコルクライアントの実際のIPアドレスを含むPROXYプロトコルヘッダーを解析するようにアプリケーションを設定します。

使用上の注意

• NGINX Plus R3以降、またはNGINX Open Source 1.5.12以降はPROXYプロトコルv1をサポートします。

• NGINX Plus R16以降、またはNGINX Open Source 1.13.11以降はPROXYプロトコルv2をサポートします。

NGINXのインストール

# Install the dependencies that are required to compile NGINX.
yum -y install gcc gcc-c++ autoconf automake
yum -y install zlib zlib-devel openssl openssl-devel pcre-devel
# Download the installation package.
wget http://nginx.org/download/nginx-1.20.0.tar.gz
# Decompress the source package.
tar -zxvf nginx-1.20.0.tar.gz
# Go to the NGINX directory.
cd nginx-1.20.0
# Configure the settings for NGINX compilation and installation. Make sure that you include --with-stream in the command.
./configure --prefix=/usr/local/nginx --sbin-path=/usr/local/nginx/sbin/nginx --conf-path=/usr/local/nginx/conf/nginx.conf --with-http_stub_status_module --with-http_gzip_static_module --with-stream
# Compile NGINX.
make
# Install NGINX.
make install

PROXYプロトコルv1/v2をサポートするようにNGINXを設定する

手順1: 設定ファイルの変更

NGINXがPROXYプロトコルをサポートするように設定するには、proxy_protocolパラメーターをserverブロックのlistenディレクティブに追加するだけです。 詳細については、「PROXYプロトコルの受け入れ」をご参照ください。 例:

http {
    log_format combined '$proxy_protocol_addr - $remote_user [$time_local] '
                        '"$request" $status $body_bytes_sent '
                        '"$http_referer" "$http_user_agent"';
    #...

    server {
        server_name localhost;

        listen 80   proxy_protocol;
        listen 443  ssl proxy_protocol;

        ssl_certificate      /etc/nginx/ssl/public.example.com.pem;
        ssl_certificate_key  /etc/nginx/ssl/public.example.com.key;

        location /app/ {
            proxy_pass       http://backend1;
            proxy_set_header Host            $host;
            proxy_set_header X-Real-IP       $proxy_protocol_addr;
            proxy_set_header X-Forwarded-For $proxy_protocol_addr;
        }
    }
}

stream {
    log_format basic '$proxy_protocol_addr - $remote_user [$time_local] '
                     '$protocol $status $bytes_sent $bytes_received '
                     '$session_time';
    #...
    server {
        listen              8080 ssl proxy_protocol;

        ssl_certificate     /etc/nginx/ssl/cert.pem;
        ssl_certificate_key /etc/nginx/ssl/cert.key;

        proxy_pass          esa.example.com:8080;
        proxy_protocol      on;
    }
}

手順2: TCP/UDPプロキシアプリケーションの作成

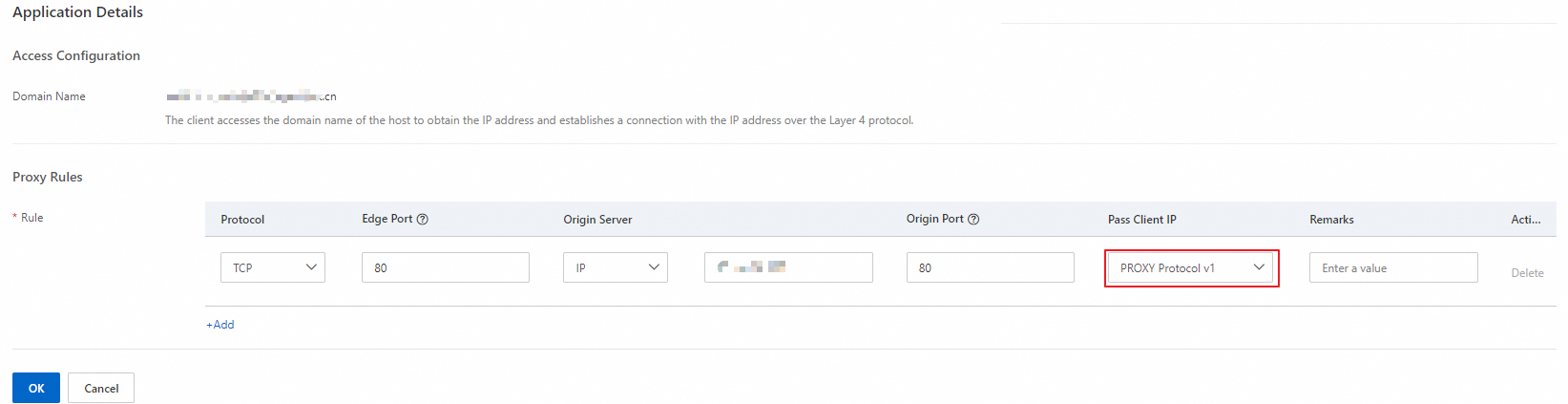

ESAコンソールにアクセスし、Webサイトの詳細ページに移動します。 左側のナビゲーションツリーで、[TCP/UDP プロキシ] > [設定] を選択します。 次に、[アプリケーションを作成] をクリックします。 表示されるページで、[プロトコル] ドロップダウンリストから [TCP] を選択し、[クライアントIP を渡す] ドロップダウンリストから [PROXY Protocol v1] または [PROXY Protocol v2] を選択します。 必要に応じて他のパラメーターを設定します。

設定結果の確認

1. HTTPサーバーを起動してファイルを提供します。

   python -m SimpleHTTPServer 8080

2. curlコマンドを実行して、HTTPサーバーへのTCP要求をシミュレートします。

   curl -i "https://esa.example.com:8080"

3. NGINXサーバーのログを表示し、クライアントの実際のIPアドレスを取得できます。
