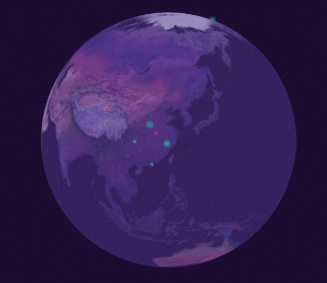

DataV:散布図レイヤー

設定パネル

• [設定の検索]: キャンバスエディターの右側のパネルで、[設定] タブをクリックし、右上隅の [設定の検索] をクリックします。 検索ボックスに必要な設定項目を入力し、検索アイコンをクリックして設定項目をすばやく見つけます。 あいまい一致はサポートされていません。 詳細については、「設定の検索」をご参照ください。

• 高さ: マップの球面に対するスキャッタレイヤーの高さ。 有効な値: 3〜10。

• アニメーション速度: 散布されたドットのアニメーション速度。 有効値: 0〜0.1。

• 透明度: スキャッタレイヤーの透明度。 有効な値は 0～1 です。

• データ分類: データは、valueフィールド値のサイズに基づいて2〜7つのデータレベルに分割されます。 これにより、値の大きな違いによるレンダリングの問題を防ぎます。

• 散布図: 散布図レイヤーのマップスタイル。 マップのURLを貼り付けて、マップを取得できます。

• 散布サイズ (小から大): 右側のまたはアイコンをクリックして、散布サイズを追加または削除します。 またはアイコンをクリックして、複数の散布サイズの配置スタイルを設定します。

  値: 散布の最大値。

  説明

  この構成項目は、データ分類で使用される配列です。 タイプ1からタイプnまでは、増分で設定される。 たとえば、タイプ1が10に設定されている場合、valueの値が0〜10のデータは10のサイズで表示されます。 タイプ2が20に設定されている場合、value値が11から20までのデータが20のサイズで表示されます。 データ分類設定項目がレベル3に設定されている場合、タイプ3の値は、データ値が20を超える値を表示したデータのサイズになります。

• デフォルトの色: データのタイプフィールドがスキャッタータイプ > タイプ設定項目と異なる場合、スキャッターはデフォルトの色で表示されます。

• 散布タイプ: またはアイコンをクリックして、散布タイプを追加または削除します。 またはアイコンをクリックして、複数の散布点の配置スタイルを設定します。 アイコンをクリックして現在のスキャッタタイプの設定をコピーし、同じ設定のスキャッタタイプを追加します。

  パラメーター	説明
  タイプ	typeの値は、データのtypeフィールドに対応します。
  カラー	このタイプの下部散布の色。 説明 この設定項目は配列にすることができます。 この設定項目では、複数のシリーズを設定できます。 データ内のtypeフィールドに対応する点は、このシリーズの下の色でレンダリングされます。 データのtypeフィールドがこの設定項目に存在しない場合は、デフォルトの色で表示されます。

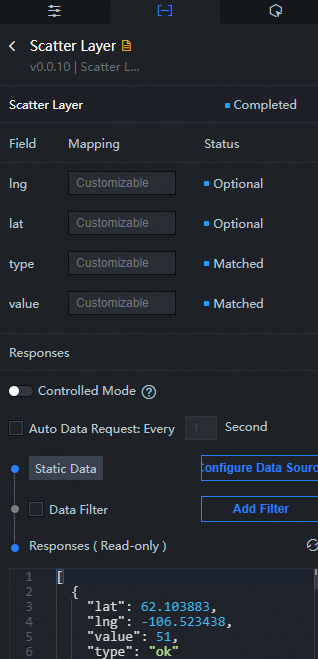

データパネル

設定フィールドの説明

表1. パラメーター

パラメーター	説明
制御モード	スイッチをオンにすると、ウィジェットの初期化時にデータが要求されません。 データリクエストは、コールバックIDまたはBlueprint Editorで設定されたメソッドに基づいてのみトリガーされます。 スイッチをオフにすると、データ要求が自動的にトリガーされます。 デフォルトでは、スイッチはオフになっています。
自動データ要求	[自動データ要求] チェックボックスをオンにすると、動的ポーリングを有効にし、ポーリング間隔を手動で指定できます。 このチェックボックスをオンにしないと、データは自動的に要求されません。 手動でページを更新してデータを要求するか、Blueprint EditorまたはコールバックIDイベントを使用してデータ要求をトリガーする必要があります。
データソース	キャンバスエディターの右側のパネルで、[データ] タブをクリックします。 [静的データ] の横にある [設定] をクリックします。 [Configure Datasource] パネルで、[data source Type] ドロップダウンリストからデータソースを選択します。 コードエディターでデータクエリのコードを入力し、[データ応答のプレビュー] をクリックしてデータソースの応答をプレビューし、応答を表示します。 詳細については、「資産データの設定」をご参照ください。
データフィルター	[データフィルタ] チェックボックスをオンにすると、データ構造の変換、データのフィルタリング、および簡単な計算を実行できます。 [フィルターの追加] の横にあるプラス記号 (+) をクリックすると、表示されるエディターでデータフィルターのスクリプトを設定できます。 詳細については、「データフィルターの使用」をご参照ください。
データ応答結果	データ要求に対する応答。 データソースが変更された場合は、[データ応答結果] の横にあるアイコンをクリックして、データ応答をリアルタイムで表示できます。

相互作用パネル

このウィジェットはインタラクションイベントをサポートしていません。

Blueprint Editorでのインタラクションの設定

1. キャンバスエディタで、3D地球ウィジェットリストの散布レイヤーの横にあるアイコンをクリックします。

2. 左上隅のアイコンをクリックします。

3. Blueprint Editorで、[ノードのインポート] ペインで [散布レイヤー] コンポーネントをクリックします。 次の図に示すように、Scatter Layerコンポーネントのパラメーターをキャンバスに表示できます。

   • イベント

     イベント	説明
     データインターフェイス要求が完了したとき	イベントは、データインターフェイス要求が応答され、フィルターによって処理された後、処理されたJSONデータでトリガーされます。 特定のデータ例の詳細については、キャンバスエディターの右側の構成パネルにある [データ] タブの [データ応答結果] セクションをご参照ください。
     データインターフェイス要求が失敗した場合	データインターフェイス要求が失敗したときに返され (要求はネットワークの問題またはインターフェイスのエラーが原因である可能性があります) 、フィルターによって処理されるイベント。 イベントは、処理されたJSONデータもスローします。 特定のデータ例の詳細については、キャンバスエディターの右側の構成パネルにある [データ] タブの [データ応答結果] セクションをご参照ください。

   • ポリシーアクション

     ポリシーアクション	説明
     要求データインタフェース	このアクションは、サーバーデータを再度要求するために実行されます。 アップストリームデータ処理ノードまたはレイヤノードによって送信されたデータは、パラメータとして使用される。 たとえば、APIデータソースがhttps:// api.testで、リクエストデータインターフェイスに渡されるデータが { id: '1'} の場合、最終的なリクエストインターフェイスはhttps:// api.test?id=1です。
     データのインポート	ウィジェットのデータがその描画フォーマットに従って処理された後、ウィジェットは再描画のためにインポートされる。 サーバーデータを再度リクエストする必要はありません。 特定のデータ例の詳細については、キャンバスエディターの右側の構成パネルにある [データ] タブの [データ応答結果] セクションをご参照ください。
     表示	ウィジェットは、パラメータを指定する必要なしに表示されます。
     非表示	ウィジェットは、パラメータを指定する必要なしに非表示になります。
