パーセント横棒グラフウィジェットを使用すると、グラフのスタイル、パーセント値、およびその他のオプションを必要に応じてカスタマイズできます。

スタイル

  • 基本属性
    • Size:幅と高さを調整して、ウィジェットのサイズを設定します。
    • Position:横座標と縦座標を調整して、ウィジェットの位置を設定します。
    • Others:ウィジェットの回転角度と不透明度を設定します。
  • グローバルオプション
    • フォントファミリ: 表示されるテキストのフォントを設定するには、ドロップダウン矢印をクリックして目的のフォントを選択します。 デフォルトのフォントは Microsoft YaHei です。
    • バーのパディング: 間隔 1 (パーセントバーと左枠の間隔) と間隔 2 (パーセンテージバーと右枠の間隔) を調整するには、値を入力するか、スライダをドラッグします。 値の範囲は 0 から 100 です。
    • テキストとバーの間隔: テキストとパーセントバーの間隔を調整するには、値を入力するか、スライダをドラッグします。 値の範囲は -50 から 50 です。
  • ヒント
    • フォントサイズ: パーセント値のフォントサイズを変更するには、値を入力するかスライダーをドラッグします。 値の範囲は 10 から 100 です。
    • フォントの色: パーセント値のフォントの色を変更するには、「カラーピッカー」をご参照ください。
    • フォントの太さ: パーセント値のフォントの太さを設定するには、ドロップダウン矢印をクリックしてターゲットのフォントの太さを選択します。
    • 実際の値: このオプションをオンにすると、パーセント値に対応するデータ値が表示されます。 このオプションをオフにすると、パーセント値が表示されます。
    • 枠を表示: このオプションをオンにすると、プロンプトボックスの境界線が表示されます。 このオプションをオフにすると、プロンプトボックスの枠は表示されません。
    • 小数点
      • 小数点: このオプションをオンにすると、パーセント値の数値は小数として表示されます。 このオプションをオフにすると、数値は整数として表示されます。
      • 小数: 小数点以下の桁数を変更するには、値を入力するか、スライダーをドラッグします。 値の範囲は 1 から 4 です。
        小数オプションが表示されるのは、小数点オプションが選択されているときだけです。

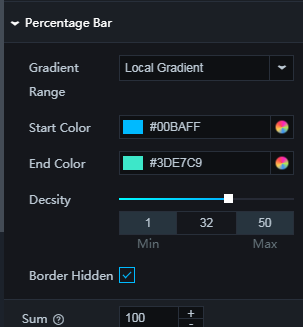

  • パーセンテージバー
    • グラデーション範囲: パーセンテージバーのグラデーション範囲を設定するには、ドロップダウン矢印をクリックして目的の範囲を選択します。
      • グローバルグラデーション
      • ローカルグラデーション
    • 開始色: グラデーションカラーの開始色を変更するには、「カラーピッカー」をご参照ください。
    • 終了色: グラデーションカラーの終了色を変更するには、「カラーピッカー」をご参照ください。
    • 密度: パーセントバーのセグメント数を変更するには、値を入力するか、スライダーをドラッグします。 値の範囲は 1 から 50 です。
    • 枠の非表示: このオプションをオンにすると、パーセントバーの枠が非表示になります。 このオプションをオフにすると、パーセンテージバーの枠線が表示されます。
  • 合計: パーセント値が 100% のときに表示する値を設定するには、値を入力するか、 [+] または [-] をクリックします。
    重要 パーセント値 = 値 / 合計 値は、 データウィンドウから取得されます。

データ

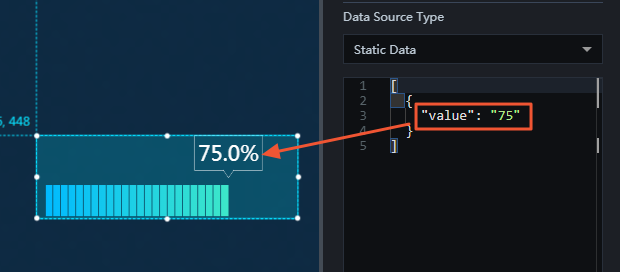

value: パーセンテージバーの数値です。 パーセント値 = 値 / 合計

インタラクション

このはウィジェットはまだイベントにバインドされていません。
