DataV:ネットワーク図ウィジェット

チャートスタイル

リレーションシップネットワークは、オブジェクト間のリレーションシップを点と線の形式で表すウィジェットです。 ポイント、線、ラベルのスタイルをカスタマイズしたり、複数の一連のノードを構成したり、複雑なネットワーク関係を視覚的なアプリケーションで点や線の形式で表示したりできます。

設定パネル

• [設定の検索]: キャンバスエディターの右側のパネルで、[設定] タブをクリックし、右上隅の [設定の検索] をクリックします。 検索ボックスに必要な設定項目を入力し、検索アイコンをクリックして設定項目をすばやく見つけます。 あいまい一致はサポートされていません。 詳細については、「」をご参照ください。

• Size: ピクセルの幅と高さを含むウィジェットのサイズを示します。 アイコンをクリックすると、ウィジェットの幅と高さを比例調整できます。 このアイコンをもう一度クリックすると、必要に応じて幅と高さを調整できます。

• 位置: ウィジェットの位置。ピクセルXとYの座標で示されます。 X座標は、ウィジェットの左上隅とキャンバスの左枠の間のピクセル距離を示します。 Y座標は、ウィジェットの左上隅とキャンバスの上枠の間のピクセル距離を示します。

• 回転角度: ウィジェットの中心点を回転点として使用する回転の角度。 単位は度 (°) です。 次のいずれかの方法を使用して、ウィジェットの回転角度を制御できます。

  • 回転角度スピンボックスに角度を直接入力するか、プラス記号 ([+]) またはマイナス記号 ([-]) をクリックして、回転角度スピンボックスの値を増減します。

  • アイコンの黒い点をドラッグします。

  • アイコンをクリックして、ウィジェットを水平に反転します。

  • アイコンをクリックして、ウィジェットを垂直に反転します。

• 不透明度: ウィジェットの不透明度。 有効な値: 0と1。 このパラメーターが0に設定されている場合、ウィジェットは非表示になります。 このパラメーターが1に設定されている場合、ウィジェットは完全に表示されます。 デフォルト値: 1

• 背景色: ウィジェットの背景色。 詳細については、「カラーピッカーの説明」をご参照ください。

• 力指向マップ

  パラメーター	説明
  マージン	強制マップとウィジェットの各エッジの間の距離。 単位: ピクセル。
  充電強度、引力 /反発	電荷間の引力または反発は、値が大きいほど、電荷の密度が高くなります。
  チャージ距離	チャージ間の距離。
  重力	各チャージの重力。 重力が大きいほど、電荷の密度が高くなります。
  摩擦要因	チャージ間の摩擦係数は、0から1の範囲である。

• テキストラベルの設定

  パラメーター	説明
  フォントの色	テキストラベルの色。
  フォントサイズ	テキストラベルのフォントサイズ。
  フォントの重み	テキストラベルのフォントの太さ。
  中心フォント	スイッチをオンにすると、テキストラベルが充電ノードに対して中央に配置されます。

• 接続ライン構成

  パラメーター	説明
  接続ラインの色	コネクタの色。
  接続ラインの太さ	コネクタの厚さ。
  接続ライン長	接続ラインの長さ。
  最小接続ライン	接続ラインの最小値。
  接続ラインの最大値	接続ラインの最大値。

• ノードのデフォルト設定

  パラメーター	説明
  ラベルカテゴリ名	ラベルカテゴリの名前。
  ノード半径	ノードのデフォルトの半径サイズ。
  ノード塗りつぶしの色	ノードのデフォルトの塗りつぶし色。
  ノードストロークの色	ノードのデフォルトのアウトラインカラー。
  ノードストローク重量	ノードのデフォルトのストロークの重み。

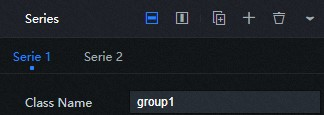

• カスタムノード属性: またはアイコンをクリックして、ノードを追加または削除します。 またはアイコンをクリックして、複数のカスタムノードシリーズの配置スタイルを設定します。 アイコンをクリックして、選択したノードシリーズの設定をコピーし、同じ設定のノードシリーズを追加します。

  パラメーター	説明
  ラベルカテゴリ名	ラベル名を手動で入力できます。 ラベル名がウィジェットデータのtypeフィールド値に存在しない場合、ノードのデフォルト設定が使用されます。
  ノード半径	このカテゴリのノードの半径サイズ。
  塗りつぶしの色	このカテゴリの下のノードの塗りつぶしの色。
  ストロークカラー	このカテゴリの下のノードのアウトラインカラー。
  ストローク重量	このカテゴリのノードのストロークの重み。

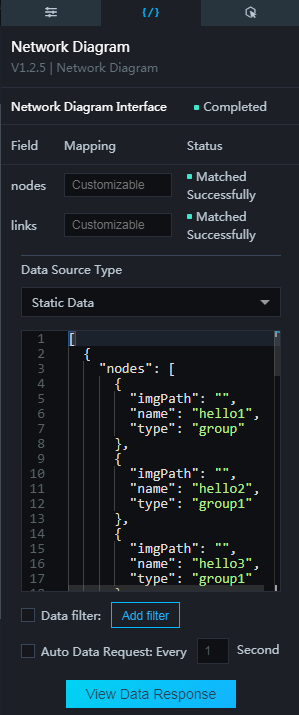

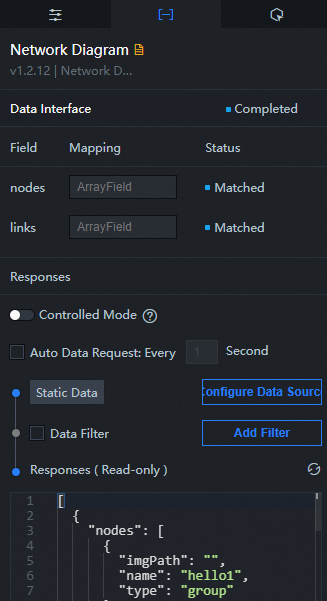

データパネル

設定フィールドの説明

相互作用パネル

このウィジェットはインタラクションイベントをサポートしていません。

Blueprint Editorでのインタラクションの設定

1. キャンバスエディターで、レイヤーパネルでウィジェットを右クリックし、[ブループリントエディターに追加] を選択します。

2. ページの左上隅にあるアイコンをクリックします。

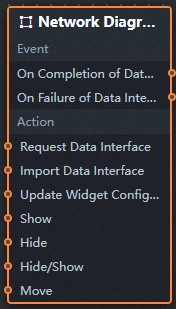

3. Blueprint Editorで、[追加されたノード] ペインで [ネットワーク図] をクリックします。 次の図に示すように、キャンバスでリレーションシップネットワークパラメーターを表示できます。

   • イベント

     イベント	説明
     データインターフェイス要求が完了したとき	イベントは、データインターフェイス要求が応答され、フィルターによって処理された後、処理されたJSONデータでトリガーされます。 特定のデータ例の詳細については、キャンバスエディターの右側の構成パネルにある [データ] タブの [データ応答結果] セクションをご参照ください。
     データインターフェイス要求が失敗した場合	データインターフェイス要求が失敗したときに返され (要求はネットワークの問題またはインターフェイスのエラーが原因である可能性があります) 、フィルターによって処理されるイベント。 イベントは、処理されたJSONデータもスローします。 特定のデータ例の詳細については、キャンバスエディターの右側の構成パネルにある [データ] タブの [データ応答結果] セクションをご参照ください。

   • Action

     ポリシーアクション	説明
     要求データインタフェース	このアクションは、サーバーデータを再度要求するために実行されます。 アップストリームデータ処理ノードまたはレイヤノードによって送信されたデータは、パラメータとして使用される。 たとえば、関係ネットワークAPIデータソースがhttps:// api.testで、リクエストデータインターフェイスに転送されるデータが { id: '1'} の場合、最終的なリクエストインターフェイスはhttps:// api.test?id=1です。
     データのインポート	ウィジェットのデータがその描画フォーマットに従って処理された後、ウィジェットは再描画のためにインポートされる。 サーバーデータを再度リクエストする必要はありません。 特定のデータ例の詳細については、キャンバスエディターの右側の構成パネルにある [データ] タブの [データ応答結果] セクションをご参照ください。
     コンポーネント設定の更新	ウィジェットのスタイル設定は動的に更新されます。 [設定] パネルで、[設定をクリップボードにコピー] をクリックして、コンポーネントの設定データを取得します。 その後、Blueprint Editorでデータ処理ノードのスタイルフィールドを変更します。
     表示	ウィジェットの例を次に示します。 return{ "animationType": "", "animationDuration": 1000, "animationEasing": "linear" }
     非表示	次の例は、ウィジェットを非表示にする方法を示しています。 return{ "animationType": "", "animationDuration": 1000, "animationEasing": "linear" }
     暗黙の状態への切り替え	次の例は、ウィジェットを表示するか非表示にするかを示しています。 return { "animationIn": { "animationType": "", "animationDuration": 1000, "animationEasing": "linear" }, "animationOut": { "animationType": "", "animationDuration": 1000, "animationEasing": "linear" } }
     移動	ウィジェットが指定された場所に移動されます。 参照データの例は以下の通りである。 return{ // The positioning type. to indicates absolute positioning, whereas by indicates relative positioning. The default value is to. "positionType": "to", // The location, which is indicated by the x and y coordinates. "attr": { "x": 0, "y": 0 }, // The animation type. "animation": { "enable": false, // The duration in which animation is displayed. "animationDuration": 1000, // The animation curve, which can be set to linear|easeInOutQuad|easeInOutExpo. "animationEasing": "linear" } }
