DataV:タイムライン

チャートスタイル

タイムラインを使用すると、ノードタグのスタイル、ノードのスタイル、タイムラインの相互作用をカスタマイズできます。 これにより、視覚化アプリケーションでさまざまな期間のデータ変更を表示できます。 たとえば、タイムラインウィジェットを使用してデータカルーセルを実装できます。

設定パネル

• [設定の検索]: キャンバスエディターの右側のパネルで、[設定] タブをクリックし、右上隅の [設定の検索] をクリックします。 検索ボックスに必要な設定項目を入力し、検索アイコンをクリックして設定項目をすばやく見つけます。 あいまい一致はサポートされていません。 詳細については、「」をご参照ください。

• Size: ピクセルの幅と高さを含むウィジェットのサイズを示します。 アイコンをクリックすると、ウィジェットの幅と高さを比例調整できます。 このアイコンをもう一度クリックすると、必要に応じて幅と高さを調整できます。

• 位置: ウィジェットの位置。ピクセルXとYの座標で示されます。 X座標は、ウィジェットの左上隅とキャンバスの左枠の間のピクセル距離を示します。 Y座標は、ウィジェットの左上隅とキャンバスの上枠の間のピクセル距離を示します。

• 回転角度: ウィジェットの中心点を回転点として使用する回転の角度。 単位は度 (°) です。 次のいずれかの方法を使用して、ウィジェットの回転角度を制御できます。

  • 回転角度スピンボックスに角度を直接入力するか、プラス記号 ([+]) またはマイナス記号 ([-]) をクリックして、回転角度スピンボックスの値を増減します。

  • アイコンの黒い点をドラッグします。

  • アイコンをクリックして、ウィジェットを水平に反転します。

  • アイコンをクリックして、ウィジェットを垂直に反転します。

• 不透明度: ウィジェットの不透明度。 有効な値: 0と1。 このパラメーターが0に設定されている場合、ウィジェットは非表示になります。 このパラメーターが1に設定されている場合、ウィジェットは完全に表示されます。 デフォルト値: 1

• グローバルスタイル

  パラメーター	説明
  フォント	タイムラインウィジェット内のテキストのフォント。 デフォルト値: Microsoft YaHei
  カルーセル	スイッチをオンにすると、イベントノードが繰り返しローテーションされます。 スイッチをオフにすると、イベントノードは1回だけ回転します。
  ヘルスチェック間隔	あるイベントノードを別のイベントノードから回転する時間。
  ドウェル時間	イベントノードでアニメーションが停止する時刻。
  左と右のマージン	開始イベントと左の境界線の間、および終了イベントと右の境界線の間の水平距離。 タイムラインウィジェットの幅の半分より大きい値を設定しないことを推奨します。

• イベントノード

  • Data Type: イベントノードのタイプ。 有効な値: Numeric、Category、およびTime。

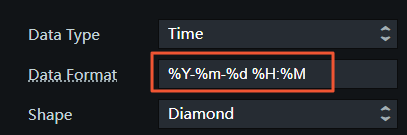

  • データ形式: データの形式。 例えば、データが1982-02-01 17:09であると仮定する。 データ形式を % Y-% m-% d % H:% Mに設定する必要があります。この設定項目は、イベントタイプが [時間] の場合にのみ表示されます。

  • Shape: イベントノードの形状。

  • ノードサイズ: イベントノードのサイズ。

  • デフォルトスタイル: 選択されていないノードのスタイル。

    パラメーター	説明
    ノード塗りつぶしの色	選択されていないイベントノードの塗りつぶしの色。 詳細は、「カラーピッカー」をご参照ください。
    ノード枠の色	選択されていないイベントノードの境界線の色。
    ノードボーダーの厚さ	選択されていないイベントノードの境界線の幅。

  • 選択したスタイル: 選択したノードのスタイル。

    パラメーター	説明
    ノード塗りつぶしの色	選択されているイベントノードの塗りつぶしの色。 詳細は、「カラーピッカー」をご参照ください。
    ノード枠の色	選択されているイベントノードの境界線の色。
    ノード境界サイズ	選択されているイベントノードの境界線の幅。

• node tag-Down

  パラメーター	説明
  上下のオフセット	横の中心軸からの軸の下側のラベルの距離。
  回転角度	下のラベルの回転角度。
  デフォルトスタイル	ノードタグのデフォルトのフォントサイズ、色、およびフォントの太さ。
  選択したスタイル	Default Styleパラメーターの設定を参照してください。

• 上部ラベル: 下部ラベルパラメーターの設定を参照してください。

• 背景

  パラメーター	説明
  厚さ	中央の軸の線幅。
  デフォルトスタイル	中央の軸のデフォルトの色。
  選択したスタイル	対応するイベントノードが選択されたときの中央軸セクションの色。

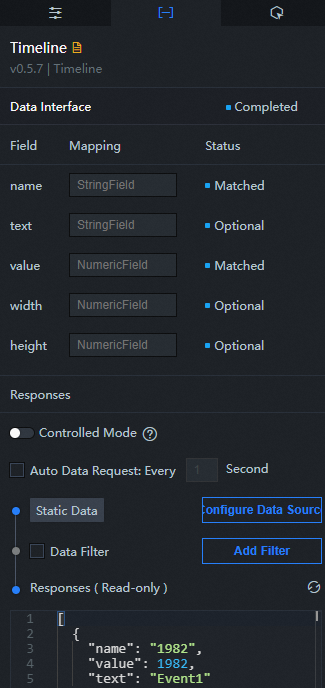

データパネル

設定フィールドの説明

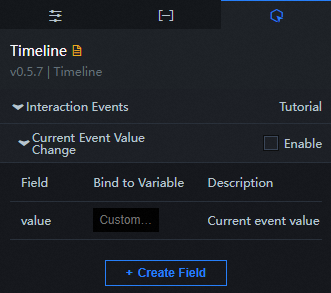

相互作用パネル

ウィジェット間のインタラクションを有効にするには、[有効化] チェックボックスをオンにします。 タイムラインウィジェットを変更すると、コールバックIDを渡すデータリクエストがトリガーされます。 これにより、ウィジェットデータを動的に読み込むことができます。 デフォルトでは、データのvalue値が返されます。 詳細については、「ティッカーボードコンポーネントのコールバックIDの設定」をご参照ください。

Blueprint Editorでのインタラクションの設定

1. キャンバスエディターで、レイヤーパネルでウィジェットを右クリックし、[ブループリントエディターに追加] を選択します。

2. ページの左上隅にあるアイコンをクリックします。

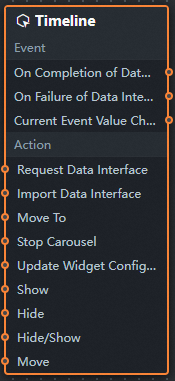

3. Blueprint Editorで、[追加ノード] ペインの [タイムライン] ウィジェットをクリックします。 キャンバスでは、次の図に示すように、タイムラインウィジェットのパラメーターを表示できます。

   • イベント

     イベント	説明
     データインターフェイス要求が完了したとき	イベントは、データインターフェイス要求が応答され、フィルターによって処理された後、処理されたJSONデータでトリガーされます。 特定のデータ例の詳細については、キャンバスエディターの右側の構成パネルにある [データ] タブの [データ応答結果] セクションをご参照ください。
     データインターフェイス要求が失敗した場合	データインターフェイス要求が失敗したときに返され (要求はネットワークの問題またはインターフェイスのエラーが原因である可能性があります) 、フィルターによって処理されるイベント。 イベントは、処理されたJSONデータもスローします。 特定のデータ例の詳細については、キャンバスエディターの右側の構成パネルにある [データ] タブの [データ応答結果] セクションをご参照ください。
     現在の値が変化したとき	イベントは、現在の値が変化したときにデータ項目でトリガーされます。 データ項目は、変更された値に対応する。

   • ポリシーアクション

     ポリシーアクション	説明
     要求データインタフェース	このアクションは、サーバーデータを再度要求するために実行されます。 アップストリームデータ処理ノードまたはレイヤノードによって送信されたデータは、パラメータとして使用される。 たとえば、APIデータソースがhttps:// api.testで、リクエストデータインターフェイスに転送されるデータが { id: '1'} の場合、最終的なリクエストインターフェイスはhttps:// api.test?id=1です。
     データのインポート	ウィジェットのデータがその描画フォーマットに従って処理された後、ウィジェットは再描画のためにインポートされる。 サーバーデータを再度リクエストする必要はありません。 特定のデータ例の詳細については、キャンバスエディターの右側の構成パネルにある [データ] タブの [データ応答結果] セクションをご参照ください。
     移動先	ノードが移動されたことを示します。 参照データの例を次に示します。 return {"value": 1982}
     停止カルーセル	タイムラインカルーセル機能を停止します。 パラメータは必要ありません。
     カルーセルの起動	タイムラインカルーセル機能を開始します。 パラメータは必要ありません。
     コンポーネント設定の更新	ウィジェットのスタイル設定は動的に更新されます。 この操作を実行する前に、キャンバスエディターでウィジェットをクリックし、右側のパネルの [設定] タブをクリックし、設定をコピーして...ウィジェット設定を取得します。 その後、Blueprint Editorでデータ処理ノードのスタイルフィールドを変更します。
     表示	ウィジェットを表示します。 参照データの例を次に示します。 return { "animationType": "", "animationDuration": 1000, "animationEasing": "linear" };
     非表示	次の例は、ウィジェットを非表示にする方法を示しています。 return { "animationType": "", "animationDuration": 1000, "animationEasing": "linear" };
     暗黙の状態への切り替え	ウィジェットを表示するか非表示にするかを指定します。 参照データの例を次に示します。 return { "animationIn": { "animationType": "", "animationDuration": 1000, "animationEasing": "linear" }, "animationOut": { "animationType": "", "animationDuration": 1000, "animationEasing": "linear" } };
     移動	ウィジェットを指定した場所に移動します。 参照データの例を次に示します。 return { // The positioning type. to indicates absolute positioning, whereas by indicates relative positioning. The default value is to. "positionType": "to", // The location, which is indicated by the x and y coordinates. "attr": { "x": 0, "y": 0 }, // The animation type. "animation": { "enable": false, // The duration in which animation is displayed. "animationDuration": 1000, // The animation curve, which can be set to linear|easeInOutQuad|easeInOutExpo. "animationEasing": "linear" } };
