IoT Platformは、デバイスとIoT Platform間の通信プロトコルを含むLink SDKを提供します。 Link SDKを使用してデバイスを開発できます。ただし、複雑な組み込み環境では、Link SDKがビジネス要件を満たしていない場合があります。この場合、Alinkプロトコルを介してデバイスとIoT Platform間の接続を確立できます。

概要

Alinkプロトコルは、デバイスとIoT PlatformがJSON形式でデータを効率的に交換できるようにするIoT開発のデータ交換標準です。

IoT Platformは、デバイスの開発に使用できる言語固有のリンクSDKを提供します。各リンクSDKの機能の詳細については、「リンクSDK」をご参照ください。

次の表に、Alinkプロトコルfor IoT Platformの機能を示します。

表 1 機能
機能	メッセージ形式
デバイス接続	登録デバイストポロジ関係の管理サブデバイスの接続または切断
メッセージング	デバイスのプロパティ、イベント、およびサービス必要なデバイスのプロパティ値
デバイス管理	サブデバイスの有効化、無効化、または削除デバイスタグデバイスネットワークの状態デバイス配布デバイスシャドウ
モニタリングとO&M	OTAアップデートデバイスログ報告リモート設定

次のセクションでは、Alinkプロトコルを使用してデバイスをIoT Platformに接続し、データを転送する方法について説明します。

デバイスのIoTプラットフォームへの接続

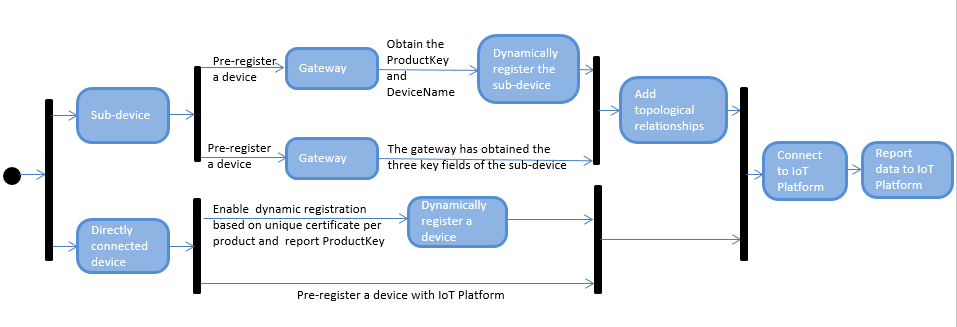

IoT Platformに接続できるデバイスは、直接接続されたデバイスとサブデバイスに分類されます。デバイスをIoT Platformに接続する場合は、次の手順を実行する必要があります。デバイスを認証し、デバイスをIoT Platformに接続してから、IoT Platformにデータを送信します。

直接接続されたデバイスは、次のいずれかの方法を使用してIoT Platformに接続できます。

unique-certificate-per-device 認証を使用する場合は、デバイスでデバイス証明書を書き込み、デバイスをIoT Platformに接続してから、IoT Platformにデータを送信します。デバイス証明書には、ProductKey、DeviceName、およびDeviceSecretが含まれます。
unique-certificate-per-product 認証 (動的登録) を使用する場合は、デバイスでプロダクト証明書を書き込み、デバイスをIoT Platformに接続してから、IoT Platformにデータを送信します。プロダクト証明書には、ProductKeyとProductSecretが含まれます。

サブデバイスは、次のいずれかの方法を使用して、ゲートウェイ経由でIoT Platformに接続する必要があります。

unique-certificate-per-device 認証を使用する場合は、サブデバイスでデバイス証明書を書き込みます。サブデバイスは、証明書情報をゲートウェイに送信する。ゲートウェイは、トポロジー関係を追加する。その後、サブデバイスは、ゲートウェイの通信チャネルを使用してIoT Platformにデータを送信できます。
動的登録を使用する場合は、サブデバイスでProductKeyを作成します。サブデバイスは ProductKey と DeviceName をゲートウェイに送信します。 IoT PlatformはDeviceNameを検証し、DeviceSecretをサブデバイスに送信します。サブデバイスは取得した ProductKey、DeviceName、DeviceSecret をゲートウェイに送信します。ゲートウェイは、トポロジー関係を追加する。その後、サブデバイスは、ゲートウェイの通信チャネルを使用してIoT Platformにデータを送信できます。

Submit device data

デバイスのプロパティまたはイベントの送信

パススルーデータ

Pass-through data

いいえ		説明
1	デバイスは、パススルーデータの送信に使用されるトピックを使用して、パススルーデータをIoT Platformに送信します。トピックの詳細については、「デバイスのプロパティ、イベント、およびサービス」をご参照ください。
	1.1	IoT Platformは、データ解析スクリプトを使用して、デバイスから送信されたデータを解析します。スクリプトの`rawDataToProtocol`関数は、送信されたデータをAlink JSONデータに変換するために呼び出されます。詳細については、「データ解析とは」をご参照ください。
	1.2	IoT PlatformはAlink JSONデータを処理します。ルールエンジンが設定されている場合、IoT Platformは、指定された転送ルールに基づいて、トピックやクラウドサービスなどの宛先にデータを転送します。重要ルールエンジンによって転送されたデータは、データ解析スクリプトを使用して解析される。データ転送ルールを設定する場合、データソースとしてのTSLデータレポートに次のトピックを指定する必要があります。`/${productKey}/${deviceName}/thing/event/property/post`および `/${productKey}/${deviceName}/thing/event/${tsl.event識別子}/post`。詳細については、「データ転送ルールの設定」または「データソースの作成」をご参照ください。
	1.3	IoT Platformは、データ解析スクリプトの`protocolToRawData`関数を呼び出して、結果データをデバイスが識別できる形式に変換します。
	1.4	IoT Platformは、解析されたデータをデバイスに送信します。
2	QueryDevicePropertyData操作を呼び出して送信されたプロパティデータを照会し、QueryDeviceEventData操作を呼び出して送信された履歴イベントデータを照会できます。

Alink JSONデータ

Alink data

いいえ		説明
1	デバイスは、パススルーデータの送信に使用されるトピックを使用して、Alink JSONデータをIoT Platformに送信します。詳細については、「デバイスのプロパティ、イベント、およびサービス」をご参照ください。
	1.1	IoT Platformは、送信されたデータを処理します。ルールエンジンが設定されている場合、IoT Platformは、指定された転送ルールに基づいて、トピックやクラウドサービスなどの宛先にデータを転送します。重要データ転送ルールを設定する場合、データソースとしてのTSLデータレポートに次のトピックを指定する必要があります。`/${productKey}/${deviceName}/thing/event/property/post`および `/${productKey}/${deviceName}/thing/event/${tsl.event識別子}/post`。詳細については、「データ転送ルールの設定」または「データソースの作成」をご参照ください。
	1.2	IoT Platformはデバイスに応答を返します。
2	QueryDevicePropertyData操作を呼び出して送信されたプロパティデータを照会し、QueryDeviceEventData操作を呼び出して送信された履歴イベントデータを照会できます。

デバイスサービスの呼び出しまたはデバイスプロパティの設定

デバイスサービスの非同期呼び出しまたはデバイスプロパティ Transmit Alink data. の設定

いいえ		説明
1	IoT Platformコンソールでサービスを起動します。プロパティの設定: SetDeviceProperty操作を呼び出して、デバイスのプロパティを設定できます。サービスを呼び出す: InvokeThingService操作を呼び出して、サービスを非同期で呼び出すことができます。サービスを定義するときにサービスの呼び出し方法を非同期に設定した場合、サービスは非同期で呼び出されます。
	1.1	IoT Platformはパラメーターを検証します。
	1.2	IoT Platformは非同期でデバイスにメッセージを送信し、応答を返します。コールが成功した場合、メッセージIDが応答に含まれる。パススルーデータの場合、IoT Platformはデータ解析スクリプトの`protocolToRawData`関数を呼び出して、IoT Platformがデータをデバイスに送信する前にデータを変換します。
2	デバイスは、受信したデータを処理する。説明 IoT Platformは、パススルーまたはカスタムデータとAlink JSONデータを処理するためにさまざまなトピックを使用します。詳細については、「デバイスプロパティの変更」および「非同期モードでのデバイスサービスの呼び出し」をご参照ください。
3	デバイスがデータを処理した後、デバイスはIoT Platformに応答を返します。 IoT Platformがレスポンスを受信した後、次の操作を実行できます。パススルーデータを受信した場合、IoT Platformはデータ解析スクリプトの`rawDataToProtocol`関数を呼び出してデータを変換します。ルールエンジンが設定されている場合、IoT Platformは、指定された転送ルールに基づいて、トピックやクラウドサービスなどの宛先にデータを転送します。重要パススルーデータの場合、ルールエンジンによって転送されたデータは、データ解析スクリプトを使用して解析されます。データ転送ルールを設定する場合、データソースとしてのTSLデータレポートに次のトピックを指定できます。`/${productKey}/${deviceName}/thing/downlink/reply/message`詳細については、「データ転送ルールの設定」または「データソースの作成」をご参照ください。

デバイスサービスの同期呼び出し

Transmit Alink data

いいえ		説明
1	InvokeThingService操作を呼び出して、デバイスサービスを同期的に呼び出します。サービスを定義するときにサービスの呼び出し方法を同期に設定すると、サービスは同期的に呼び出されます。
	1.1	IoT Platformはパラメーターを検証します。
	1.2	IoT Platformは、RRPCトピックを同期的に使用してデバイスにデータを送信します。パススルーデータの場合、IoT Platformはデータ解析スクリプトの`protocolToRawData`関数を呼び出して、IoT Platformがデータをデバイスに送信する前にデータを変換します。
	1.3	IoT Platformは、デバイスからの応答を同期的に待機します。
2	デバイスがデータを処理した後、デバイスはIoT Platformに応答を返します。リクエストがタイムアウトすると、IoT Platformはタイムアウトエラーを返します。
	2.1	IoT Platformは、応答を呼び出し元に返します。パススルーデータを受信した場合、IoT Platformはデータ解析スクリプトの`rawDataToProtocol`関数を呼び出してデータを変換します。

トポロジー関係の追加

Transmit Alink data

いいえ		説明
1	サブデバイスをゲートウェイに接続します。サードパーティがトポロジ関係を追加する必要がある場合は、次の手順を実行します。
	1.1	ゲートウェイは、`/sys/${productKey}/${deviceName}/thing/list/found`トピックを使用して、検出されたサブデバイスに関する情報をIoT Platformに送信できます。ルールエンジンが設定されている場合、IoT Platformは送信されたデータをクラウドサービスなどの宛先に転送します。
	1.2	クラウドサービスからサブデバイスのデータを取得できます。
	1.3	サブデバイスとゲートウェイの間にトポロジ関係を追加できます。トポロジ関係を追加する場合は、NotifyAddThingTopoを呼び出してゲートウェイに通知し、`/sys/${productKey}/${deviceName}/thing/topo/add/notify`トピックを使用してサブデバイスとのトポロジ関係を追加します。
2	ゲートウェイは、`/sys/${productKey}/${deviceName}/thing/topo/add`トピックを使用して、サブデバイスとのトポロジ関係を追加できます。その後、IoT Platformは結果を返します。ゲートウェイはリクエストを受信し、トピックを使用してトポロジ関係を追加します。
3	サブデバイスとのトポロジ関係の削除をゲートウェイに要求できます。ゲートウェイは、`/sys/${productKey}/${deviceName}/thing/topo/delete`トピックを使用して、サブデバイスとのトポロジ関係を削除します。
4	GetThingTopo操作を呼び出して、`/sys/${productKey}/${deviceName}/thing/topo/get`トピックを照会し、ゲートウェイとサブデバイス間のトポロジ関係を取得できます。
