このトピックでは、次のシナリオで使用されるトピックとAlink JSON形式について説明します。デバイスはIoT Platformから設定情報を要求し、IoT Platformは設定情報をデバイスにプッシュします。

リモート設定機能の使用方法の詳細については、ユーザーガイドの「リモート設定」をご参照ください。

デバイスはIoT Platformから設定情報を要求します

次のトピックは、デバイスがIoT Platformにリクエストを送信し、IoT Platformがデバイスに応答を送信するときに使用されます。

リクエストトピック: /sys/${productKey}/${deviceName}/thing/config/get
レスポンストピック: /sys/${productKey}/${deviceName}/thing/config/get_reply

Alink JSON形式のサンプルリクエスト:

{
  "id": 123,
  &quot;version&quot;： &quot;1.0&quot;、
  "sys":{
      "ack":0
  },
  "params": {
    "configScope": "product",
    "getType": "file"
  },
  "method": "thing.config.get"
}

Alink JSON形式のサンプル応答:

{
  "id": "123",
  "version": "1.0",
  "code": 200,
  "data": {
    "configId": "123dagdah",
    "configSize": 1234565,
    "sign": "123214adfadgadg",
    "signMethod": "Sha256",
    "url": "https://iotx-config.oss-cn-shanghai.aliyuncs.com/nopoll_0.4.4.tar.gz?Expires=1502955804&OSSAccessKeyId=XXXXXXXXXXXXXXXXXXXX&Signature=XfgJu7P6DWWejstKJgXJEH0qAKU%3D&security-token=CAISuQJ1q6Ft5B2yfSjIpK6MGsyN1Jx5jo6mVnfBglIPTvlvt5D50Tz2IHtIf3NpAusdsv03nWxT7v4flqFyTINVAEvYZJOPKGrGR0DzDbDasumZsJbo4f%2FMQBqEaXPS2MvVfJ%2BzLrf0ceusbFbpjzJ6xaCAGxypQ12iN%2B%2Fr6%2F5gdc9FcQSkL0B8ZrFsKxBltdUROFbIKP%2BpKWSKuGfLC1dysQcO1wEP4K%2BkkMqH8Uic3h%2Boy%2BgJt8H2PpHhd9NhXuV2WMzn2%2FdtJOiTknxR7ARasaBqhelc4zqA%2FPPlWgAKvkXba7aIoo01fV4jN5JXQfAU8KLO8tRjofHWmojNzBJAAPpYSSy3Rvr7m5efQrrybY1lLO6iZy%2BVio2VSZDxshI5Z3McKARWct06MWV9ABA2TTXXOi40BOxuq%2B3JGoABXC54TOlo7%2F1wTLTsCUqzzeIiXVOK8CfNOkfTucMGHkeYeCdFkm%2FkADhXAnrnGf5a4FbmKMQph2cKsr8y8UfWLC6IzvJsClXTnbJBMeuWIqo5zIynS1pm7gf%2F9N3hVc6%2BEeIk0xfl2tycsUpbL2FoaGk6BAF8hWSWYUXsv59d5Uk%3D" 、
    "getType": "file"
  }
}

下表に、各パラメーターを説明します。

パラメーター	データ型	説明
id	String	メッセージの ID 。有効な値: `0`〜`4294967295`。各メッセージIDは、デバイスに対して一意である必要があります。
バージョン	String	プロトコルのバージョン。有効値: `1.0`
sys	オブジェクト	拡張フィーチャのパラメータ。The parameter for extended features. 値には、各フィーチャのフィールドが含まれます。説明デバイスSDKを使用してデバイス機能を開発するときに拡張機能が設定されていない場合、このパラメーターは使用できません。拡張機能はデフォルトの設定を使用します。
ack	Integer	sysパラメーターの拡張機能フィールド。このフィールドは、IoT Platformが登録要求の応答データを返すかどうかを指定します。有効な値： 1: IoT Platformは応答データを返します。 0: IoT Platformは応答データを返しません。重要パラメーターの詳細については、「TSLモデルの使用方法の例」をご参照ください。機能が設定されていない場合、このパラメーターは使用できません。デフォルトでは、IoT Platformは登録リクエストの応答データを返します。
configScope	String	設定スコープ。 IoT Platformは、製品レベルの設定のみをサポートします。有効値: `product`
getType	String	設定が返される形式。 IoT Platformはファイル形式をサポートしています。有効値: `file`
メソッド	String	リクエスト方式。有効値: `thing.config.get`
configId	String	設定ファイルのID。
configSize	Long	構成ファイルのサイズ (バイト単位) 。
サイン	String	署名。
signMethod	String	署名方法。 IoT PlatformはSHA-256のみをサポートします。
url	String	Object Storage Service (OSS) に保存されている設定ファイルのURL。
コード	Integer	レスポンス内のHTTPステータスコード。 200が返された場合、リクエストは成功しました。他のステータスコードが返された場合、リクエストは失敗しました。詳細については、「デバイスの共通コード」をご参照ください。

次の表に、エラーコードを示します。

HTTPステータスコード	エラーメッセージ	説明
6713	thing config function is not available	製品のリモート構成機能が無効になっている場合に返されるエラーメッセージ。この問題を解決するには、次の手順を実行します。IoT Platformコンソールにログインします。左側のナビゲーションウィンドウで、[メンテナンス] > [リモート設定] を選択します。次に、製品のリモート構成機能を有効にします。
6710	no data	使用可能な構成データがない場合に返されるエラーメッセージ。

IoT Platformが設定情報をデバイスにプッシュ

次のトピックは、IoT Platformがデバイスにリクエストを送信し、デバイスがIoT Platformに応答を送信するときに使用されます。

リクエストトピック: /sys/${productKey}/${deviceName}/thing/config/push
レスポンストピック: /sys/${productKey}/${deviceName}/thing/config/push_reply

IoT Platformコンソールで複数のデバイスの設定プッシュを設定した後、IoT Platformは設定プッシュトピックをサブスクライブしているデバイスに設定情報を非同期にプッシュします。

Alink JSON形式のサンプルリクエスト:

{
  "id": "123",
  &quot;version&quot;： &quot;1.0&quot;、
  "params": {
    "configId": "123dagdah",
    "configSize": 1234565,
    "sign": "123214adfadgadg",
    "signMethod": "Sha256",
    "url": "https://iotx-config.oss-cn-shanghai.aliyuncs.com/nopoll_0.4.4.tar.gz?Expires=1502955804&OSSAccessKeyId=XXXXXXXXXXXXXXXXXXXX&Signature=XfgJu7P6DWWejstKJgXJEH0qAKU%3D&security-token=CAISuQJ1q6Ft5B2yfSjIpK6MGsyN1Jx5jo6mVnfBglIPTvlvt5D50Tz2IHtIf3NpAusdsv03nWxT7v4flqFyTINVAEvYZJOPKGrGR0DzDbDasumZsJbo4f%2FMQBqEaXPS2MvVfJ%2BzLrf0ceusbFbpjzJ6xaCAGxypQ12iN%2B%2Fr6%2F5gdc9FcQSkL0B8ZrFsKxBltdUROFbIKP%2BpKWSKuGfLC1dysQcO1wEP4K%2BkkMqH8Uic3h%2Boy%2BgJt8H2PpHhd9NhXuV2WMzn2%2FdtJOiTknxR7ARasaBqhelc4zqA%2FPPlWgAKvkXba7aIoo01fV4jN5JXQfAU8KLO8tRjofHWmojNzBJAAPpYSSy3Rvr7m5efQrrybY1lLO6iZy%2BVio2VSZDxshI5Z3McKARWct06MWV9ABA2TTXXOi40BOxuq%2B3JGoABXC54TOlo7%2F1wTLTsCUqzzeIiXVOK8CfNOkfTucMGHkeYeCdFkm%2FkADhXAnrnGf5a4FbmKMQph2cKsr8y8UfWLC6IzvJsClXTnbJBMeuWIqo5zIynS1pm7gf%2F9N3hVc6%2BEeIk0xfl2tycsUpbL2FoaGk6BAF8hWSWYUXsv59d5Uk%3D" 、
    "getType": "file"
  },
  "method": "thing.config.push"
}

Alink JSON形式のサンプル応答:

{
  "id": "123",
  "code": 200,
  "data": {}
}

下表に、各パラメーターを説明します。

パラメーター	データ型	説明
id	String	メッセージの ID 。有効な値: `0`〜`4294967295`。各メッセージIDは、デバイスに対して一意である必要があります。
バージョン	String	プロトコルのバージョン。有効値: `1.0`
configScope	String	設定スコープ。 IoT Platformは、製品レベルの設定のみをサポートします。有効値: `product`
getType	String	設定が返される形式。 IoT Platformはファイル形式をサポートしています。有効値: `file`
configId	String	設定ファイルのID。
configSize	Long	構成ファイルのサイズ (バイト単位) 。
サイン	String	署名。
signMethod	String	署名方法。 IoT PlatformはSHA-256のみをサポートします。
url	String	OSSに保存されている設定ファイルのURL。
メソッド	String	リクエスト方式。有効値: `thing.config.push`
コード	Integer	レスポンス内のHTTPステータスコード。詳細については、「デバイスの共通コード」をご参照ください。

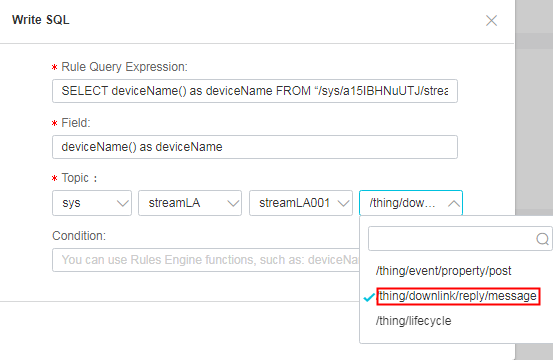

IoT Platformのルールエンジンを使用して、デバイスから他のトピックまたは他のAlibaba Cloudサービスに応答を転送できます。データ転送機能の使用方法の詳細については、「データ転送ルールの設定」をご参照ください。デバイスの応答トピックとデータ形式の詳細については、「データ形式」トピックの「ダウンストリームリクエストへの応答の送信」セクションをご参照ください。
