ecs-tool-event プラグインによる ECS システムイベントへの自動応答 - ECS

Alibaba Cloudは、ECSインスタンスの起動、停止、有効期限、ECSインスタンスでのタスクの実行など、リソース情報を記録および通信するためのElastic Compute Service (ECS) システムイベントを提供します。大規模なクラスターが関与し、リソースがリアルタイムでスケジュールされるシナリオでは、Cloud AssistantのECS-tool-eventプラグインを使用してecsシステムイベントを監視および対応し、トラブルシューティングや動的スケジューリングなどのO&M操作を自動化できます。

説明

ECSシステムイベントは、O&Mタスクの実行ステータス、リソース例外、リソースステータスの変更などのリソース情報を記録および通信するためにAlibaba Cloudによって定義されています。 ECSシステムイベントのカテゴリと詳細については、「ECSシステムイベントの概要」をご参照ください。
Cloud Assistantは、簡単なコマンドを実行して複雑な設定を実行し、O&M効率を向上させるプラグインを提供します。詳細については、「Cloud Assistantの概要」および「Cloud Assistantプラグインの使用」をご参照ください。

メカニズム

ECSコンソールで、またはECS API操作を呼び出すことで、ECSシステムイベントを監視および応答できます。しかし、両方の方法には限界がある。

ECSコンソールでECSシステムイベントを監視または応答する場合、イベントへの応答を自動化することはできません。手動で操作を実行する必要があります。その結果、複数のECSインスタンスに対してECSシステムイベントが生成されると、イベントを見落とす可能性があります。
ECS APIを呼び出してECSシステムイベントを監視または応答する場合、API操作を統合するプログラムを開発する必要があります。これには財政的および技術的サポートが必要です。

上記の問題を解決するために、Alibaba Cloudは、ecsシステムイベントをMetaServerに1分ごとに要求し、イベントをログとしてオペレーティングシステムに保存するCloud AssistantのECS-tool-eventプラグインを提供しています。これにより、オペレーティングシステムからシステムイベントログを収集し、追加のプログラムを開発する必要なく、ログに基づいてECSシステムイベントを監視および応答できます。たとえば、Kubernetesの自動O&M機能がある場合、host_event.logファイルからログストリームを収集して、O&Mシステムに適合させることができます。

手順

重要

Cloud Assistant AgentがECSインスタンスにインストールされていることを確認します。詳細については、「Cloud Assistant Agentのインストール」をご参照ください。
Cloud Assistantプラグインの開始、停止、およびステータスの確認に必要なroot権限があること。

ECSインスタンスにログインし、ecs-tool-eventプラグインを起動します。
ecs-tool-eventプラグインを起動すると、プラグインは毎分MetaServerにECSシステムイベントを要求し、イベントをログとしてECSインスタンスのオペレーティングシステムに保存します。
```
sudo acs-plugin-manager --exec --plugin=ecs-tool-event --params --start
```
説明
ecs-tool-eventプラグインを起動した後、ls /var/logディレクトリに移動して、自動的に生成されるhost_event.logファイルを表示できます。
- ログパス: /var /Log /host_event.log
- ログ形式:
  % Y-% m-% d % H:% M:% S - WARNING - Ecsイベントタイプは: ${イベントタイプ} 、イベントステータスは: ${イベントステータス} 、アクションISO 8601時間は ${ISO 8601の実行時間} です。
  例：
  2024-01-08 17:02:01-警告-Ecsイベントタイプは: InstanceFailure.Reboot、イベントステータスは: Executed、アクションISO 8601時間は2023-12-27T11:49:28Z
ecs-tool-event部品の状態を確認してください。
```
sudo acs-plugin-manager --status
```
host_event.logファイルからログストリームを収集し、ビジネスシナリオに基づいてO&Mシステムを調整します。
例: ECSインスタンスがKubernetesクラスターのノードとして使用されている場合のECSシステムイベントへの自動応答
(オプション) ECSシステムイベントに応答しない場合は、ecs-tool-eventプラグインを停止します。
```
sudo acs-plugin-manager --remove --plugin ecs-tool-event
```

例: ECSインスタンスがKubernetesクラスターのノードとして使用されている場合のECSシステムイベントへの自動応答

シナリオ

Kubernetesクラスターのノードとして使用されているECSインスタンスのいずれかで例外が発生した場合 (ECSインスタンスの再起動、メモリ不足、オペレーティングシステムエラーなど) 、オンラインサービスの安定性に影響を与える可能性があります。例外イベントを監視して応答し、できるだけ早い機会に例外を特定してトラブルシューティングする必要があります。 ECS-tool-eventプラグインを使用してecsシステムイベントをオペレーティングシステムログに変換し、Kubernetesコミュニティが提供するオープンソースのNode Problem Detector (NPD) 、Draino、Autoscalerを使用して、追加のプログラムを開発することなく、イベントを便利かつ効率的に監視および応答できます。これにより、Kubernetesクラスターの安定性と信頼性を向上させることができます。

NPD、Draino、およびAutoscaler

NPD: Kubernetesコミュニティが提供するオープンソースコンポーネントで、ノードの健全性を監視し、ハードウェアやネットワークの問題などのノードの問題を検出します。詳細については、NPDの公式ドキュメントをご参照ください。
Draino: Kubernetesのコントローラーとして機能し、Kubernetesクラスター内のすべてのノードを監視し、正常でないノードから正常なノードにポッドを移行します。詳細については、Drainoの公式ドキュメントをご参照ください。
Autoscaler: Kubernetesコミュニティが提供するオープンソースコンポーネントで、Kubernetesクラスター内のノード数を自動的に調整し、ノードを監視して、すべてのノードを実行できる十分なリソースを確保し、アイドルノードが存在しないことを確認します。詳細については、Autoscalerの公式ドキュメントをご参照ください。

アーキテクチャ

次のワークフローでは、ecsインスタンスがKubernetesクラスターのノードとして使用されている場合に、ECS-tool-eventプラグインを使用してECSシステムイベントに自動的に応答する方法について説明します。次の図はアーキテクチャを示しています。

Cloud Assistantのecs-tool-eventプラグインは、MetaServerにECSシステムイベントを1分ごとに要求し、オペレーティングシステムの次のパス /var/log/host_event.logにイベントをログとして保存します。
NPDはシステムイベントログを収集し、問題をAPIサーバーに報告します。
Drainoは、APIサーバーからKubernetesイベント (ECSシステムイベント) を受信し、異常なノードからポッドを削除し、ポッドを正常なノードに移行します。
異常なノードからポッドが追い出された後、ビジネスシナリオに基づいてノードを停止するか、Autoscalerを使用してノードを自動的にリリースし、新しいECSインスタンスをKubernetesクラスターのノードとして追加します。

手順

手順1: ノードでecs-tool-eventプラグインを起動する

Kubernetesクラスターのノード (ECSインスタンス) にログインし、ecs-tool-eventプラグインを起動します。

重要

実際のシナリオでは、Kubernetesクラスター内のすべてのノードでecs-tool-eventプラグインを起動する必要があります。 Cloud Assistantを使用して、複数のECSインスタンスで次のコマンドをバッチ実行し、ecs-tool-eventプラグインを起動できます。詳細については、「コマンドの作成と実行」をご参照ください。

sudo acs-plugin-manager --exec --plugin=ecs-tool-event --params --start

ecs-tool-eventプラグインを起動すると、プラグインは自動的にECSシステムイベントをログに変換し、そのログをノードのオペレーティングシステムに保存します。

手順2: KubernetesクラスターのNPDとDrainoの設定

Kubernetesクラスター内の任意のノードにログインします。

Kubernetesクラスター全体で有効になるNPDを設定します。

次のNPDファイルを設定します。

説明

NPDファイルの設定方法については、NPDの公式ドキュメントをご参照ください。

node-problem-detector-config.yaml: システムログなど、NPDが監視するメトリックを定義するために使用されます。
node-problem-detector.yaml: KubernetesクラスターでのNPDの動作を定義するために使用されます。

rbac.yaml: KubernetesクラスターのNPDに付与される権限を定義するために使用されます。

NPDが設定されていないECSインスタンスにNPDファイルを追加

上記のNPDファイルをECSインスタンスに追加します。

node-problem-detector-config.yaml

apiVersion: v1
data:
  kernel-monitor.json: |
    {
        "plugin": "kmsg",
        "logPath": "/dev/kmsg",
        "lookback": "5m",
        "bufferSize": 10,
        "source": "kernel-monitor",
        "conditions": [
            {
                "type": "KernelDeadlock",
                "reason": "KernelHasNoDeadlock",
                "message": "kernel has no deadlock"
            },
            {
                "type": "ReadonlyFilesystem",
                "reason": "FilesystemIsNotReadOnly",
                "message": "Filesystem is not read-only"
            }
        ],
        "rules": [
            {
                "type": "temporary",
                "reason": "OOMKilling",
                "pattern": "Kill process \\d+ (.+) score \\d+ or sacrifice child\\nKilled process \\d+ (.+) total-vm:\\d+kB, anon-rss:\\d+kB, file-rss:\\d+kB.*"
            },
            {
                "type": "temporary",
                "reason": "TaskHung",
                "pattern": "task \\S+:\\w+ blocked for more than \\w+ seconds\\."
            },
            {
                "type": "temporary",
                "reason": "UnregisterNetDevice",
                "pattern": "unregister_netdevice: waiting for \\w+ to become free. Usage count = \\d+"
            },
            {
                "type": "temporary",
                "reason": "KernelOops",
                "pattern": "BUG: unable to handle kernel NULL pointer dereference at .*"
            },
            {
                "type": "temporary",
                "reason": "KernelOops",
                "pattern": "divide error: 0000 \\[#\\d+\\] SMP"
            },
            {
                        "type": "temporary",
                        "reason": "MemoryReadError",
                        "pattern": "CE memory read error .*"
            },
            {
                "type": "permanent",
                "condition": "KernelDeadlock",
                "reason": "DockerHung",
                "pattern": "task docker:\\w+ blocked for more than \\w+ seconds\\."
            },
            {
                "type": "permanent",
                "condition": "ReadonlyFilesystem",
                "reason": "FilesystemIsReadOnly",
                "pattern": "Remounting filesystem read-only"
            }
        ]
    }
  host_event.json: |
    {
        "plugin": "filelog",
        "pluginConfig": {
            "timestamp": "^.{19}",
            "message": "Ecs event type is: .*",
            "timestampFormat": "2006-01-02 15:04:05"
        },
        "logPath": "/var/log/host_event.log",
        "lookback": "5m",
        "bufferSize": 10,
        "source": "host-event",
        "conditions": [
            {
                "type": "HostEventRebootAfter48",
                "reason": "HostEventWillRebootAfter48",
                "message": "The Host Is Running In Good Condition"
            }
        ],
        "rules": [
            {
                "type": "temporary",
                "reason": "HostEventRebootAfter48temporary",
                "pattern": "Ecs event type is: SystemMaintenance.Reboot,event status is: Scheduled.*|Ecs event type is: SystemMaintenance.Reboot,event status is: Inquiring.*"
            },
            {
                "type": "permanent",
                "condition": "HostEventRebootAfter48",
                "reason": "HostEventRebootAfter48Permanent",
                "pattern": "Ecs event type is: SystemMaintenance.Reboot,event status is: Scheduled.*|Ecs event type is: SystemMaintenance.Reboot,event status is: Inquiring.*"
            }
        ]
    }

  docker-monitor.json: |
    {
        "plugin": "journald",
        "pluginConfig": {
            "source": "dockerd"
        },
        "logPath": "/var/log/journal",
        "lookback": "5m",
        "bufferSize": 10,
        "source": "docker-monitor",
        "conditions": [],
        "rules": [
            {
                "type": "temporary",
                "reason": "CorruptDockerImage",
                "pattern": "Error trying v2 registry: failed to register layer: rename /var/lib/docker/image/(.+) /var/lib/docker/image/(.+): directory not empty.*"
            }
        ]
    }
kind: ConfigMap
metadata:
  name: node-problem-detector-config
  namespace: kube-system

node-problem-detector.yaml

apiVersion: apps/v1
kind: DaemonSet
metadata:
  name: node-problem-detector
  namespace: kube-system
  labels:
    app: node-problem-detector
spec:
  selector:
    matchLabels:
      app: node-problem-detector
  template:
    metadata:
      labels:
        app: node-problem-detector
    spec:
      affinity:
        nodeAffinity:
          requiredDuringSchedulingIgnoredDuringExecution:
            nodeSelectorTerms:
              - matchExpressions:
                  - key: kubernetes.io/os
                    operator: In
                    values:
                      - linux
      containers:
      - name: node-problem-detector
        command:
        - /node-problem-detector
        - --logtostderr
        - --config.system-log-monitor=/config/kernel-monitor.json,/config/docker-monitor.json,/config/host_event.json
        image: cncamp/node-problem-detector:v0.8.10
        resources:
          limits:
            cpu: 10m
            memory: 80Mi
          requests:
            cpu: 10m
            memory: 80Mi
        imagePullPolicy: Always
        securityContext:
          privileged: true
        env:
        - name: NODE_NAME
          valueFrom:
            fieldRef:
              fieldPath: spec.nodeName
        volumeMounts:
        - name: log
          mountPath: /var/log
          readOnly: true
        - name: kmsg
          mountPath: /dev/kmsg
          readOnly: true
        # Make sure node problem detector is in the same timezone
        # with the host.
        - name: localtime
          mountPath: /etc/localtime
          readOnly: true
        - name: config
          mountPath: /config
          readOnly: true
      serviceAccountName: node-problem-detector
      volumes:
      - name: log
        # Config `log` to your system log directory
        hostPath:
          path: /var/log/
      - name: kmsg
        hostPath:
          path: /dev/kmsg
      - name: localtime
        hostPath:
          path: /etc/localtime
      - name: config
        configMap:
          name: node-problem-detector-config
          items:
          - key: kernel-monitor.json
            path: kernel-monitor.json
          - key: docker-monitor.json
            path: docker-monitor.json
          - key: host_event.json
            path: host_event.json
      tolerations:
        - effect: NoSchedule
          operator: Exists
        - effect: NoExecute
          operator: Exists

rbac.yaml

apiVersion: v1
kind: ServiceAccount
metadata:
  name: node-problem-detector
  namespace: kube-system

---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:
  name: npd-binding
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: ClusterRole
  name: system:node-problem-detector
subjects:
  - kind: ServiceAccount
    name: node-problem-detector
    namespace: kube-system

NPDが設定されているECSインスタンスのNPDファイルの変更

host_event.jsonファイルのログ監視設定をnode-problem-detector-config.yamlファイルに追加します。次のサンプルコードは、ログモニタリング設定の例を示しています。

...

host_event.json: |
    {
        "plugin": "filelog",   # Specify the plug-in that is used to collect logs. Set this parameter to filelog.
        "pluginConfig": {
            "timestamp": "^.{19}",
            "message": "Ecs event type is: .*",
            "timestampFormat": "2006-01-02 15:04:05"
        },
        "logPath": "/var/log/host_event.log",    # Specify the path in which you want to store system event logs. Set this parameter to /var/log/host_event.log.
        "lookback": "5m",
        "bufferSize": 10,
        "source": "host-event",
        "conditions": [
            {
                "type": "HostEventRebootAfter48",    # Specify an event name, which is used in the Draino configuration.
                "reason": "HostEventWillRebootAfter48",
                "message": "The Host Is Running In Good Condition"
            }
        ],
        "rules": [
            {
                "type": "temporary",
                "reason": "HostEventRebootAfter48temporary",
                "pattern": "Ecs event type is: SystemMaintenance.Reboot,event status is: Scheduled.*|Ecs event type is: SystemMaintenance.Reboot,event status is: Inquiring.*"
            },
            {
                "type": "permanent",
                "condition": "HostEventRebootAfter48",
                "reason": "HostEventRebootAfter48Permanent",
                "pattern": "Ecs event type is: SystemMaintenance.Reboot,event status is: Scheduled.*|Ecs event type is: SystemMaintenance.Reboot,event status is: Inquiring.*"
            }
        ]
    }

...

node-problem-detector.yamlファイルを設定します。

/config/host_event.json設定を- -- config.system-log-monitor行に追加して、NPDがシステムイベントログを監視できるようにします。次のサンプルコードは、設定の例を示しています。
```
containers:
      - name: node-problem-detector
        command:
         ...
        - --config.system-log-monitor=/config/kernel-monitor.json,/config/docker-monitor.json,/config/host_event.json
```

次のサンプルコードに示すように、- name: configセクションのitems: 行の下に行を追加します。

...
- name: config
        configMap:
          name: node-problem-detector-config
          items:
          - key: kernel-monitor.json
            path: kernel-monitor.json
          - key: docker-monitor.json
            path: docker-monitor.json
          -key: host_event.json     # Add this line.
            path: host_event.json    # Add this line.
...

ファイルを有効にするには、次のコマンドを実行します。

sudo kubectl create -f rbac.yaml
sudo kubectl create -f node-problem-detector-config.yaml
sudo kubectl create -f node-problem-detector.yaml

次のコマンドを実行して、NPD設定が有効かどうかを確認します。
```
sudo kubectl describe nodes -n kube-system
```

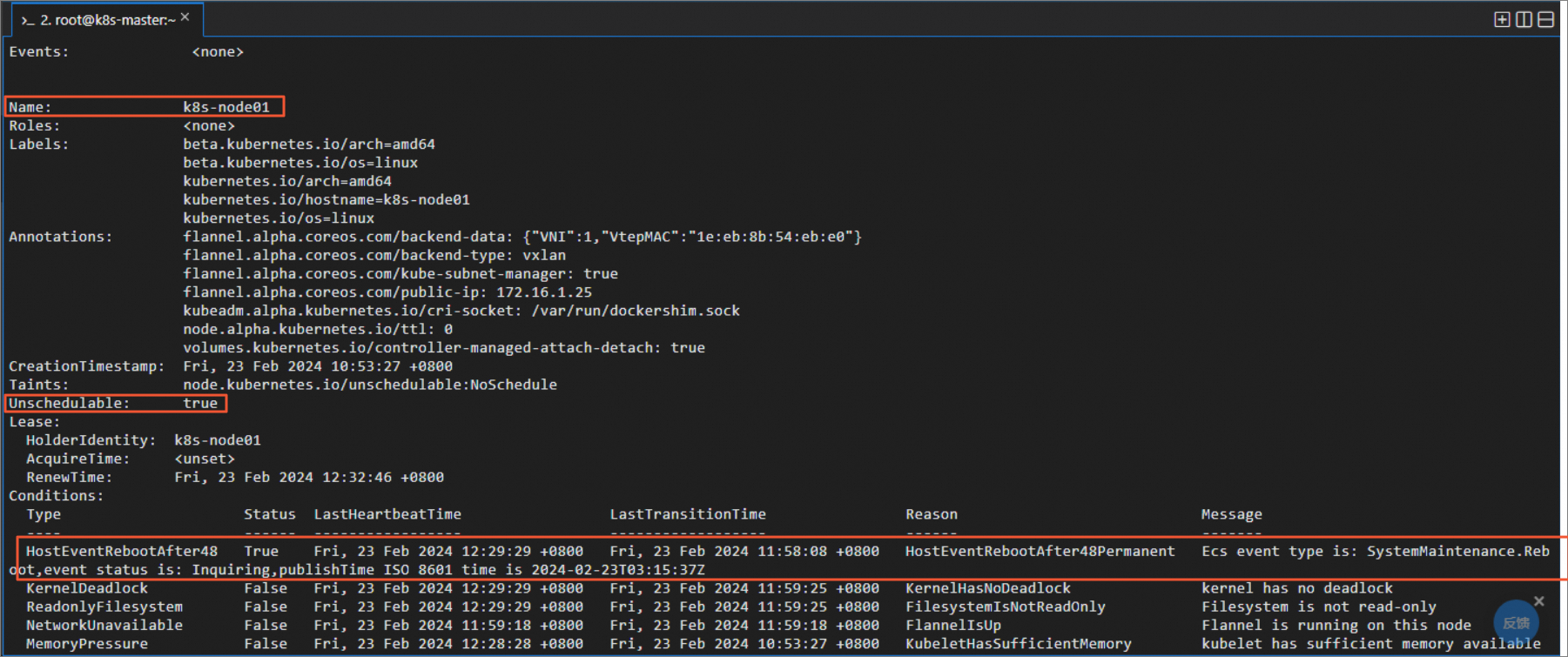

HostEventRebootAfter48エントリが [Conditions] セクションに追加された次のコマンド出力が返されると、NPD設定は完了し、期待どおりに動作します。 HostEventRebootAfter48エントリが [条件] セクションに表示されない場合は、3分から5分待ちます。

Kubernetesクラスター全体で有効になるDrainoを設定します。

Drainoをインストールするか、Draino構成を変更します。

DrainoがインストールされていないECSインスタンスにDrainoをインストール

次のYAMLファイルをECSインスタンスに追加します。

draino.yaml

---
apiVersion: v1
kind: ServiceAccount
metadata:
  labels: {component: draino}
  name: draino
  namespace: kube-system
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRole
metadata:
  labels: {component: draino}
  name: draino
rules:
- apiGroups: ['']
  resources: [events]
  verbs: [create, patch, update]
- apiGroups: ['']
  resources: [nodes]
  verbs: [get, watch, list, update]
- apiGroups: ['']
  resources: [nodes/status]
  verbs: [patch]
- apiGroups: ['']
  resources: [pods]
  verbs: [get, watch, list]
- apiGroups: ['']
  resources: [pods/eviction]
  verbs: [create]
- apiGroups: [extensions]
  resources: [daemonsets]
  verbs: [get, watch, list]
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:
  labels: {component: draino}
  name: draino
roleRef: {apiGroup: rbac.authorization.k8s.io, kind: ClusterRole, name: draino}
subjects:
- {kind: ServiceAccount, name: draino, namespace: kube-system}
---
apiVersion: apps/v1
kind: Deployment
metadata:
  labels: {component: draino}
  name: draino
  namespace: kube-system
spec:
  # Draino does not currently support locking/master election, so you should
  # only run one draino at a time. Draino won't start draining nodes immediately
  # so it's usually safe for multiple drainos to exist for a brief period of
  # time.
  replicas: 1
  selector:
    matchLabels: {component: draino}
  template:
    metadata:
      labels: {component: draino}
      name: draino
      namespace: kube-system
    spec:
      containers:
      - name: draino
        image: planetlabs/draino:dbadb44
        # You'll want to change these labels and conditions to suit your deployment.
        command:
        - /draino
        - --debug
        - --evict-daemonset-pods
        - --evict-emptydir-pods
        - --evict-unreplicated-pods
        - KernelDeadlock
        - OutOfDisk
        - HostEventRebootAfter48
        # - ReadonlyFilesystem
        # - MemoryPressure
        # - DiskPressure
        # - PIDPressure
        livenessProbe:
          httpGet: {path: /healthz, port: 10002}
          initialDelaySeconds: 30
      serviceAccountName: draino

DrainoがインストールされているECSインスタンスのDraino設定の変更

Draino設定ファイルを開き、containers: セクションを見つけて、次のコードに示すように、手順2「Kubernetesクラスター全体で有効になるNPDを設定する」のnode-problem-detector-config.yamlファイルで指定したイベント名を追加します。この例では、イベント名はHostEventRebootAfter48です。

containers:
      - name: draino
        image: planetlabs/draino:dbadb44
        # You'll want to change these labels and conditions to suit your deployment.
        command:
        - /draino
        - --debug
        ......
        - KernelDeadlock
        - OutOfDisk
        - HostEventRebootAfter48  # Add this line.

Draino構成を有効にするには、次のコマンドを実行します。

sudo kubectl create -f draino.yaml

手順3: 異常なノードを停止し、新しいノードを追加

異常なノードからポッドが追い出された後、ビジネスシナリオに基づいてノードを停止するか、Autoscalerを使用してノードを自動的にリリースし、新しいECSインスタンスをKubernetesクラスターのノードとして追加します。 Autoscalerの使用方法については、Autoscalerの公式ドキュメントをご参照ください。

結果の検証

ノードにログインし、次のコマンドを実行してECSシステムイベントのログをシミュレートします。
重要
コマンドの時刻を現在のシステム時刻に置き換えます。
```
sudo echo  '2024-02-23 12:29:29 - WARNING - Ecs event type is: InstanceFailure.Reboot,event status is: Executed,action ISO 8601 time is 2023-12-27T11:49:28Z'  > /var/log/host_event.log
```
次のコマンドを実行して、ノードを確認します。次のコマンド出力は、Cloud AssistantプラグインがECSシステムイベントを検出し、イベントに基づいてKubernetesイベントを生成し、ノードのステータスをUnschedulableに設定することを示しています。
```
sudo kubectl describe nodes -n kube-system
```
