DataV:散布レイヤー (v1.xバージョン)

パラメーター

• [設定の検索]: キャンバスエディターの右側のパネルで、[設定] タブをクリックし、右上隅の [設定の検索] をクリックします。 検索ボックスに必要な設定項目を入力し、検索アイコンをクリックして設定項目をすばやく見つけます。 あいまい一致はサポートされていません。 詳細については、「設定の検索」をご参照ください。
• デフォルト設定
  • コールバックID: コンポーネント間でデータをリンクするために使用される変数。 このパラメーターをデータのフィールドに設定する必要があります。
    重要 この機能はインタラクションパネルに更新されました。 この機能は、[設定] パネルで非推奨になります。 [インタラクション] タブでコールバックIDを設定します。
  • 寸法: テキストメモを散布します。 ラベルの右側にあるアイコンをクリックして、ラベルの表示を制御します。
    • ラベリングフィールド: このパラメーターは、[データ] タブのデータソースと一緒に使用されます。 ラベル付けフィールドは、データソースのフィールドの名前と一致する必要があります。 たとえば、このパラメーターをnameに設定した場合、ビジュアライゼーションアプリケーションのスキャッタアノテーションがnameフィールドの値として表示されます。
    • 色: ラベルテキストの色。 詳細については、「カラーピッカーの説明」をご参照ください。
    • 影の色: 寸法テキストの影の色。
    • フォント: ラベルテキストのフォント。
    • [フォントサイズ] ：ラベルのフォントサイズ。
    • ラベルの位置: 中央、上部中央、下部中央、左、右など、散布図に対するラベルテキストの位置。
  • アイコン: スイッチをオンにすると、散布ドットがアイコンとして表示されます。 [アイコン設定] セクションで、アイコン画像、アイコンのサイズ、オフセット方法、および注釈オフセットを設定できます。 チェックボックスをオフにすると、散布ドットがドットとして表示されます。 散布ドットの色、サイズ、およびエッジは、散布設定セクションで設定できます。
    • アイコン設定
      • アイコンサイズ: スキャッタアイコンのサイズ。
      • アイコン画像
        • ポインタを画像の上に移動し、[削除] をクリックして画像を削除します。 次に、画像領域をクリックするか、ローカル画像をその領域にドラッグして散布アイコンを追加します。
        • 画像の上にポインターを移動し、[変更] をクリックしてローカル画像を再度アップロードします。
        • 画像のURLアドレスを入力して、リモートサーバー上の画像をスキャッタアイコンとして使用することもできます。
      • アイコンの位置: アイコンの位置。 [下部センター] または [下部センター] を選択できます。
      • Label X Offset: 散布に対するラベルのXオフセット。 有効な値: -100から100。 単位: ピクセル。
      • Label Y Offset: 散布に対するラベルのYオフセット。 有効な値: -100から100。 単位: ピクセル。
    • 散布図の設定
      • データマッピング: スイッチをオンにすると、データソースのvalue値に基づいて散布の色とサイズを設定できます。
      • 塗りつぶしの色: データソースの最大値、最小値、または空の値に対応する散布図の色を設定します。 最大値と最小値との間の値を有する散布については、システムは、散布の色を、スケールに従って最大値の色から最小値の色までの勾配に設定する。 このオプションは、データマッピングが有効な場合にのみ使用できます。
      • スキャッタサイズ: データソースのvalue値が最大、最小、またはnull値の場合のスキャッタサイズを指定します。 最大値と最小値の間の値を持つ散布の場合、システムは散布のサイズを最大散布点と最小散布点の間のスケールに設定します。 このオプションは、データマッピングが有効な場合にのみ使用できます。
      • エッジオプション: 散布エッジの色と太さを設定します。
  • ボックススタイル: [プレビュー] または [公開] ページで、表示されるボックススタイルをクリックします。
    • フォントの色: ボックス内のテキストの色。
    • フォントサイズ: ボックス内のテキストのサイズ。
• シリーズ: またはアイコンをクリックして、シリーズを追加または削除します。 またはアイコンをクリックして、複数のシリーズの配置スタイルを設定します。
  • Type Filter Value: データソースのtypeフィールドに対応する散布パターンを指定します。
  • アイコン: スイッチをオンにすると、散布ドットがアイコンとして表示されます。 [アイコン設定] セクションで、アイコン画像、アイコンのサイズ、オフセット方法、および注釈オフセットを設定できます。 スイッチをオフにすると、散布ドットがドットとして表示されます。 散布ドットの色、サイズ、およびエッジは、散布設定セクションで設定できます。 詳細については、「デフォルト設定」をご参照ください。

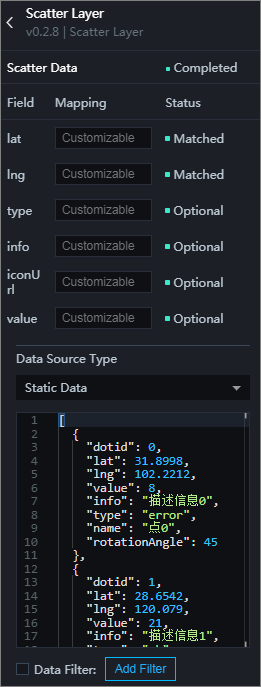

フィルタリングテーブルのメタデータ。

上図のサンプルjsonコードをダウンロードするには、example. JSONをクリックします。

表1. パラメーター

パラメーター	説明
制御モード	スイッチをオンにすると、ウィジェットの初期化時にデータが要求されません。 データリクエストは、コールバックIDまたはBlueprint Editorで設定されたメソッドに基づいてのみトリガーされます。 スイッチをオフにすると、データ要求が自動的にトリガーされます。 デフォルトでは、スイッチはオフになっています。
自動データ要求	[自動データ要求] チェックボックスをオンにすると、動的ポーリングを有効にし、ポーリング間隔を手動で指定できます。 このチェックボックスをオンにしないと、データは自動的に要求されません。 手動でページを更新してデータを要求するか、Blueprint EditorまたはコールバックIDイベントを使用してデータ要求をトリガーする必要があります。
データソース	キャンバスエディターの右側のパネルで、[データ] タブをクリックします。 [静的データ] の横にある [設定] をクリックします。 [Configure Datasource] パネルで、[data source Type] ドロップダウンリストからデータソースを選択します。 コードエディターでデータクエリのコードを入力し、[データ応答のプレビュー] をクリックしてデータソースの応答をプレビューし、応答を表示します。 詳細については、「資産データの設定」をご参照ください。
データフィルター	[データフィルタ] チェックボックスをオンにすると、データ構造の変換、データのフィルタリング、および簡単な計算を実行できます。 [フィルターの追加] の横にあるプラス記号 (+) をクリックすると、表示されるエディターでデータフィルターのスクリプトを設定できます。 詳細については、「データフィルターの使用」をご参照ください。
データ応答結果	データ要求に対する応答。 データソースが変更された場合は、[データ応答結果] の横にあるアイコンをクリックして、データ応答をリアルタイムで表示できます。

相互連携

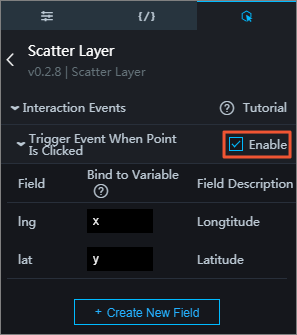

ウィジェット間のインタラクションを有効にするには、[有効化] チェックボックスをオンにします。 散布層サブコンポーネントは、インタラクティブな構成を有する。 スキャッターをクリックすると、コールバック値をスローできます。 デフォルトでは、データのlngフィールドとlatフィールドがスローされます。 詳細は、「コールバックIDの設定」をご参照ください。

Blueprint Editorでのインタラクションの設定

1. キャンバスエディターで、基本フラットマップウィジェットの散布レイヤーの横にあるアイコンをクリックします。
2. ページの左上隅にあるアイコンをクリックします。
3. ブループリントエディターで、[追加ノード] ウィンドウで [散布レイヤー] をクリックします。 キャンバス上の散布図レイヤーのパラメーターを設定できます。
   • イベント

     イベント	説明
     データインターフェイス要求が完了したとき	イベントは、データインターフェイス要求が応答され、フィルターによって処理された後、処理されたJSONデータでトリガーされます。 特定のデータについては、「データ」をご参照ください。
     ポイントをクリックしたとき	スキャッターレイヤーのポイントがクリックされたときに発生するイベントで、スキャッターに対応するデータ項目も発生します。

   • ポリシーアクション

     Action	説明
     要求データインタフェース	このアクションは、サーバーデータを再度要求するために実行されます。 アップストリームデータ処理ノードまたはレイヤノードによって送信されたデータは、パラメータとして使用される。 たとえば、APIデータソースがhttp:// api.testで、リクエストデータインターフェイスに渡されるデータが { id: '1'} の場合、最終的なリクエストインターフェイスはhttp:// api.test?id=1です。
     データのインポート	ウィジェットのデータがその描画フォーマットに従って処理された後、ウィジェットは再描画のためにインポートされる。 サーバーデータを再度リクエストする必要はありません。 特定のデータについては、「データ」をご参照ください。
     表示	ウィジェットは、パラメータを指定する必要なしに表示されます。
     非表示	ウィジェットは、パラメータを指定する必要なしに非表示になります。
