概要

このトピックでは、Global Traffic Manager (GTM) がWeb Application Firewall (WAF) 、Global Accelerator (GA) 、およびServer Load Balancer (SLB) とどのように連携するかについて説明します。

GTMを使用すると、セルフマネージドDNS (Domain Name System) サーバーはインテリジェントなDNS解決をサポートし、GAインスタンス、WAFインスタンス、およびオリジンサーバーの高可用性とフェールオーバーを保証します。

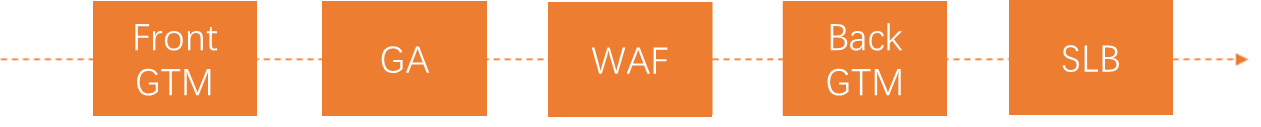

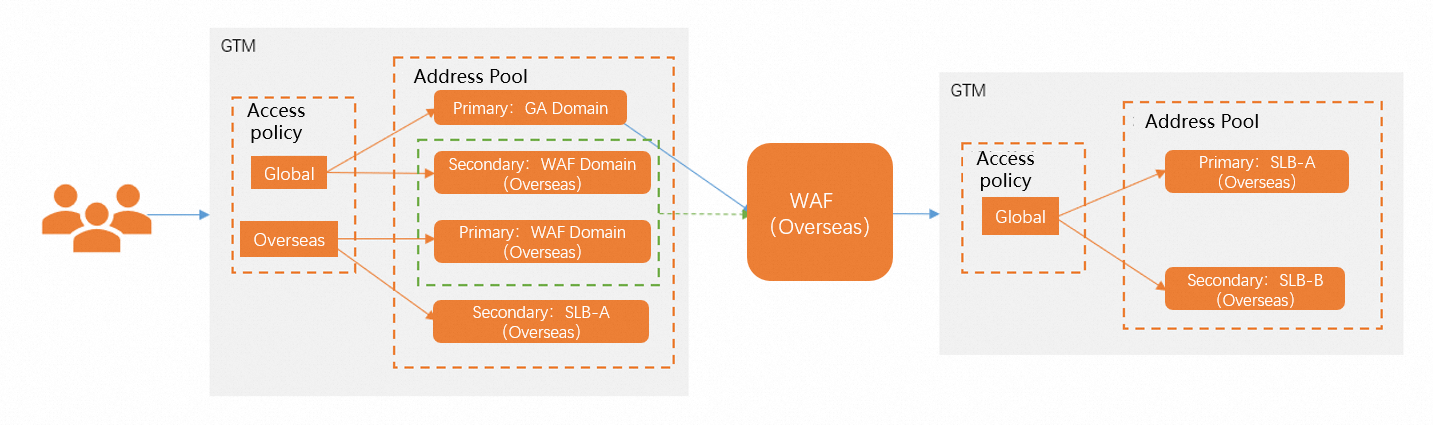

アーキテクチャ

フロントGTMインスタンス: インテリジェントなDNS解決とフェイルオーバーを実現します。ドメイン名のDNSサービスプロバイダーがインテリジェントなDNS解決をサポートし、フェールオーバーを必要としない場合は、フロントGTMインスタンスを削除できます。

GAインスタンス: グローバルネットワーク伝送を高速化します。この例では、GAインスタンスを使用して、中国本土から中国本土外のサーバーへのリクエストを高速化します。

WAFインスタンス: webアプリケーションを保護し、DNSリクエストを最寄りのノードにインテリジェントに転送します。

バックGTMインスタンス: 複数のオリジンサーバーアドレスのフェイルオーバーとインテリジェントなDNS解決を実現します。

準備

次の表に、GTMがWAF、GA、およびSLBで動作する前に準備する必要があるリソースを示します。

リソースタイプ	リソースコンテンツ	説明
GTM	gtm-cn-***** q5a001	フロントGTMインスタンス。説明このインスタンスは、インテリジェントなDNS解決とフェイルオーバーを実現します。
GTM	gtm-cn-***** id880y	バックGTMインスタンス。説明このインスタンスは、オリジンサーバーの複数のノードの高可用性を保証します。
WAF	vbrqh41 ********* uohrsiojoxfkcfmh.aliyunwaf5.com	中国本土外のWAFインスタンス
GA	ga-bp1y0fo9 ****** jo9c2mq.aliyunga0017.com	GAインスタンス
ドメイン名	demo.test.alidns.com	テストドメイン名
SLB	123.123.XXX.XXX 124.124.XXX.XXX	海外A-SLBという名前のSLBインスタンス海外B-SLBという名前のSLBインスタンス

手順

手順1: バックGTMインスタンスの設定

1. Alibaba Cloud DNS コンソールにログオンします。

2. Global Traffic Managerページに移動し、バックGTMインスタンスを設定します。 次の構成は参照だけのためです。ビジネス要件に基づいてバックGTMインスタンスを設定する必要があります。

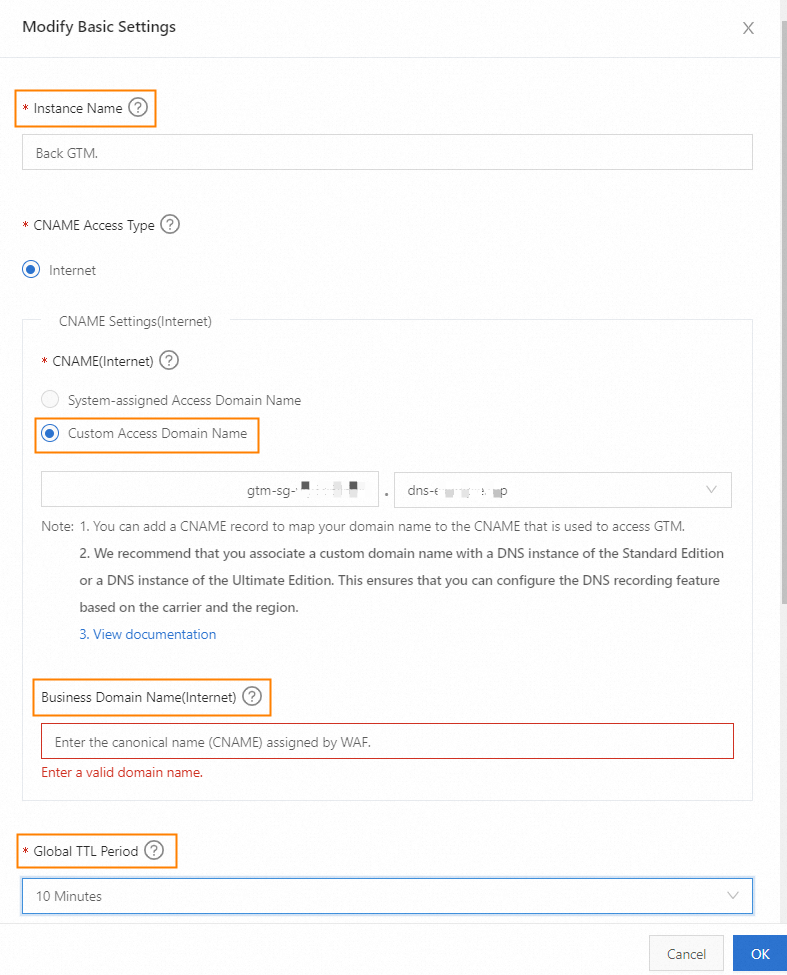

基本設定

インスタンス名: Back GTM。
ビジネスドメイン名 (インターネット): WAFによって割り当てられた標準名 (CNAME) を入力します。
CNAME (インターネット): カスタムアクセスドメイン名を選択します。
グローバルTTL期間: 10分を選択します。

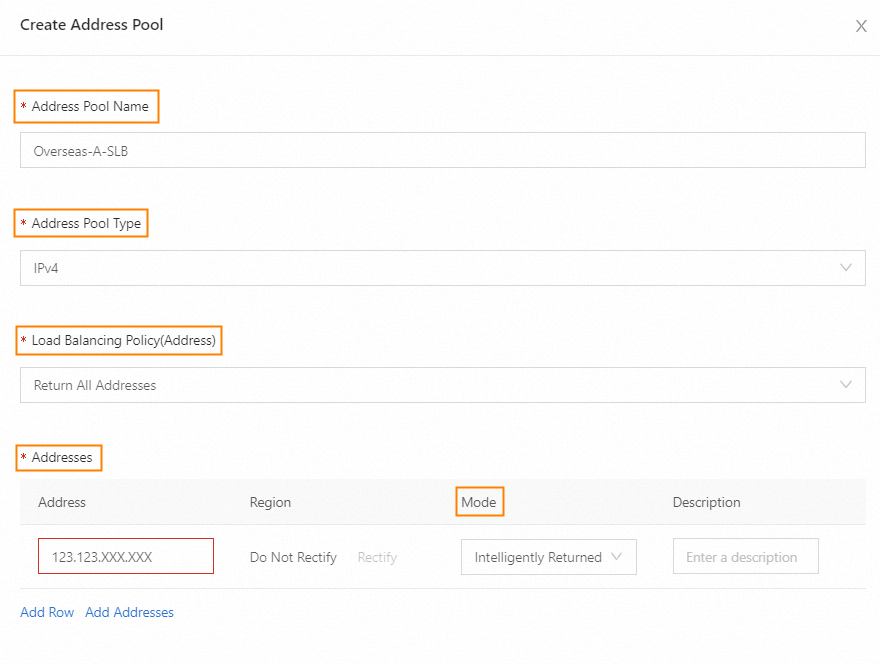

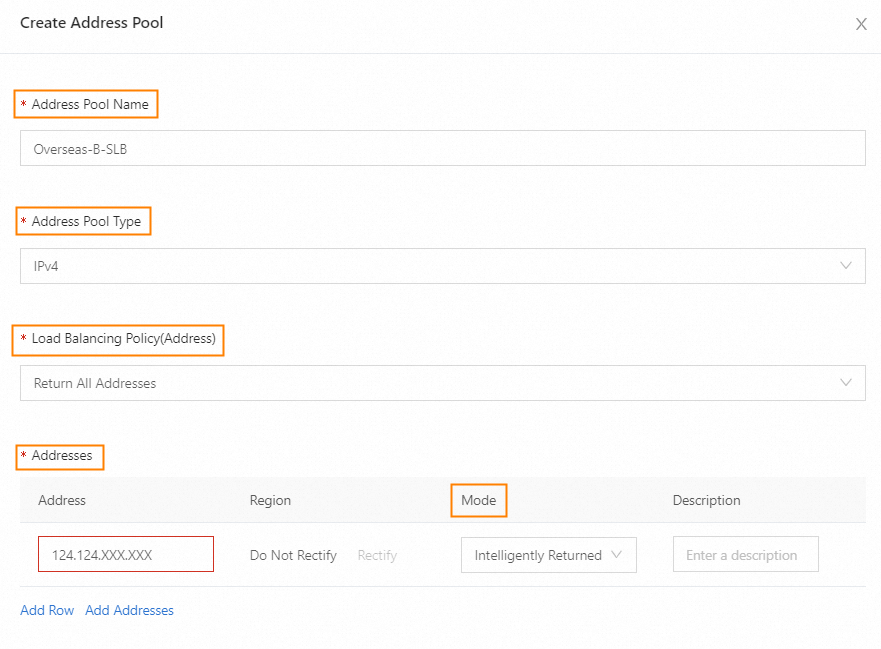

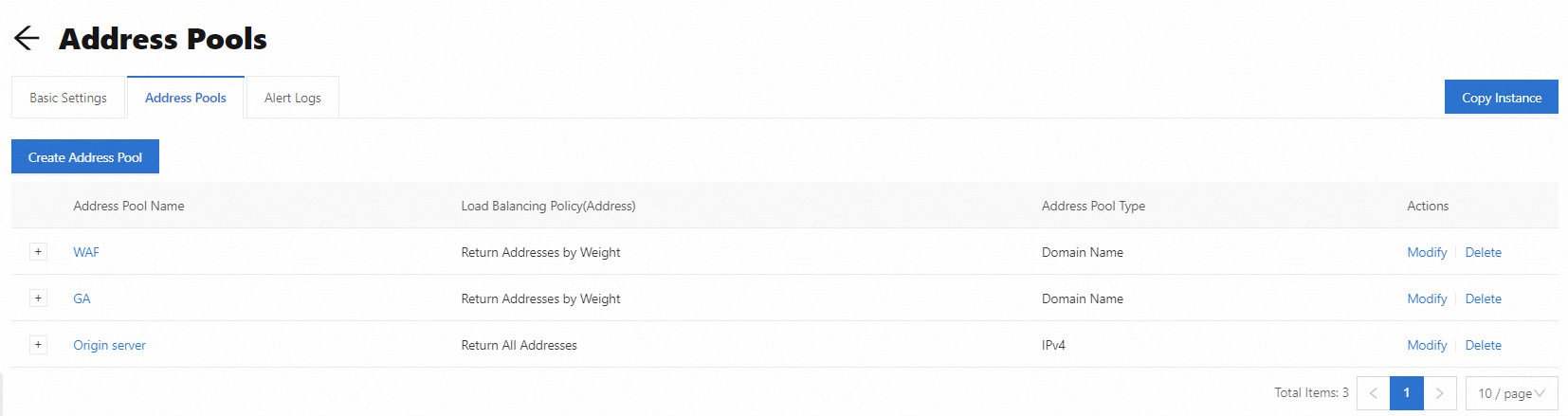

アドレスプールの設定

アドレスプール名: [海外-A-SLBまたは海外-B-SLB] を入力します。
アドレスプールタイプ: [IPv4] を選択します。
ロードバランシングポリシー (アドレス): [すべてのアドレスを返す] を選択します。
アドレス:
- 住所: 住所プール海外-A-SLBの場合は123.123.XXX.XXX、住所プール海外-B-SLBの場合は124.124.XXX.XXXを入力します。
- モード: [Intelligently Returned] を選択します。

説明

[海外-A-SLB] と [海外-B-SLB] の2つのアドレスプールを作成する必要があります。前のセクションで説明したアドレスプールの名前とアドレスを入力します。

地理的位置に基づくアクセスポリシーを有効にする場合は、Regionパラメーターを指定する必要はありません。

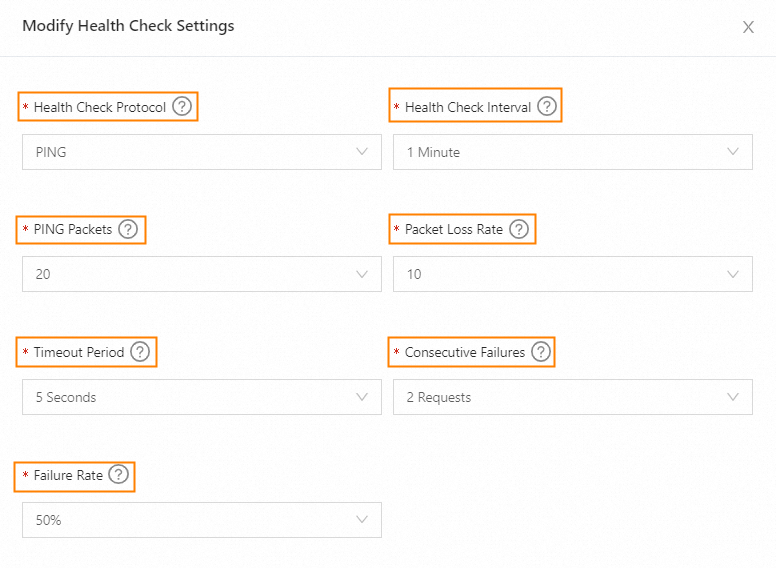

ヘルスチェックの設定

GTMは、pingベースのヘルスチェック、TCPヘルスチェック、およびHTTPまたはHTTPSヘルスチェックをサポートしています。詳細については、「ヘルスチェック機能の有効化」をご参照ください。

説明

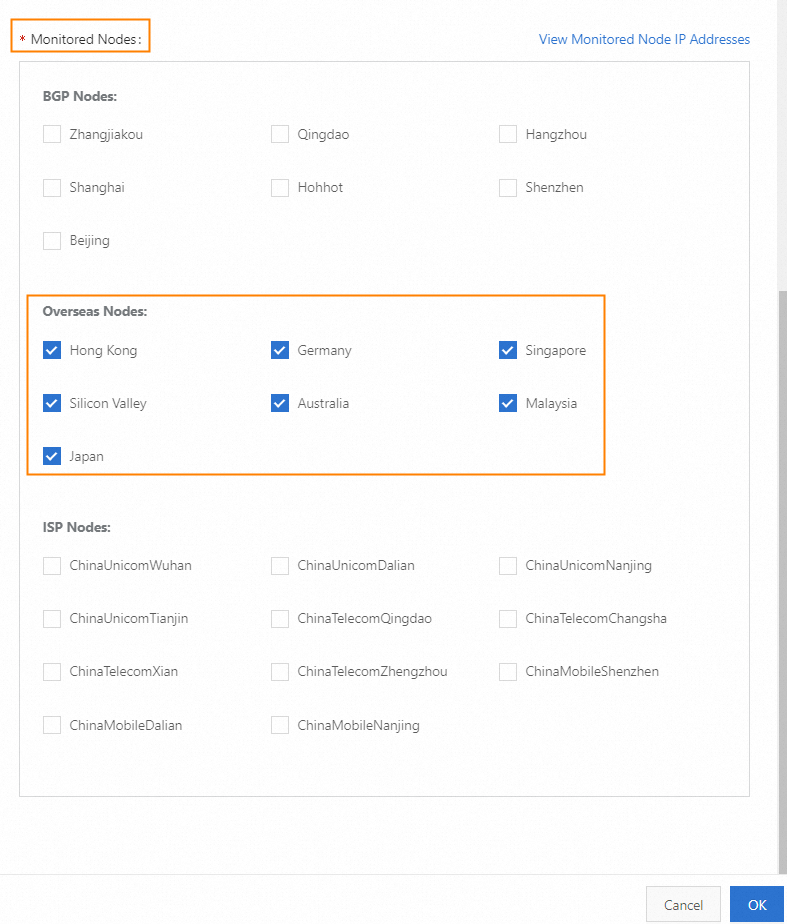

アドレスプールにSLBインスタンスのアドレスまたはAlibaba CloudによってホストされているIPアドレスが含まれている場合は、ビジネス要件に基づいてインターネットサービスプロバイダー (ISP) の監視ノードを選択します。

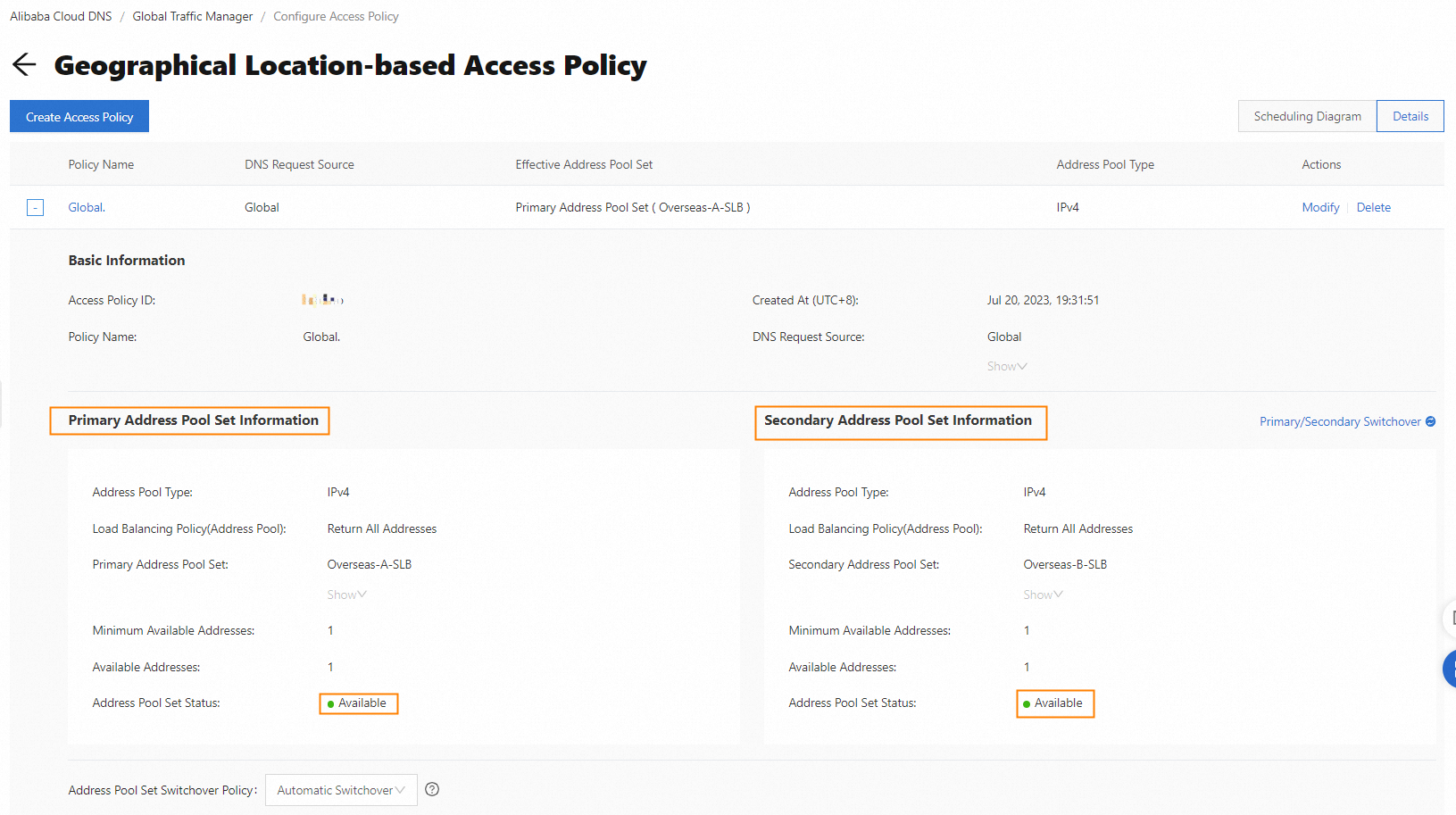

アクセスポリシーの設定

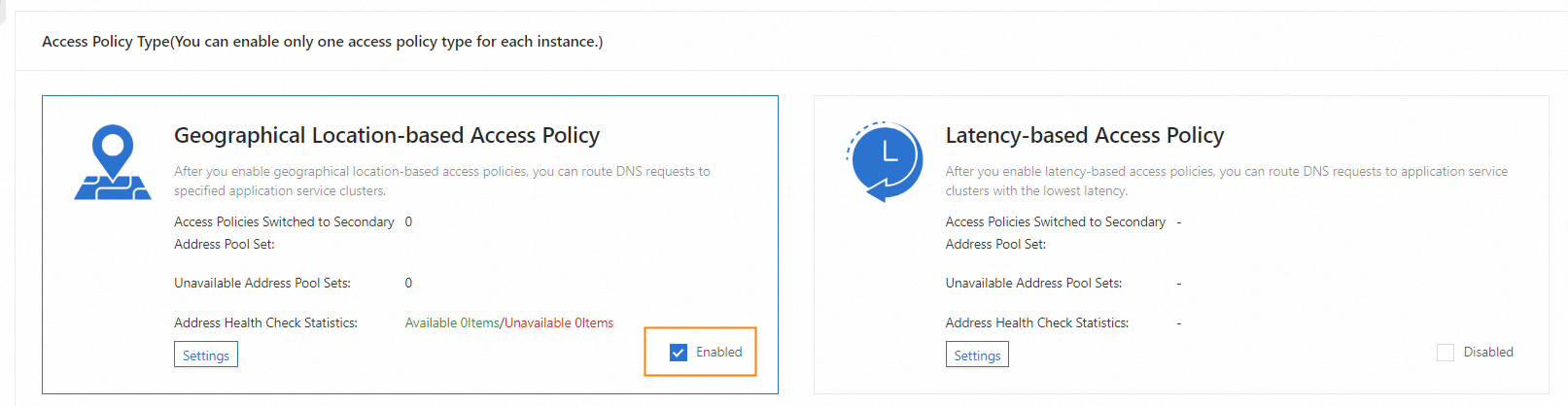

地理的な場所に基づいてアクセスポリシーを有効にして設定します。アクセスポリシーの設定方法の詳細については、「アクセスポリシー」をご参照ください。

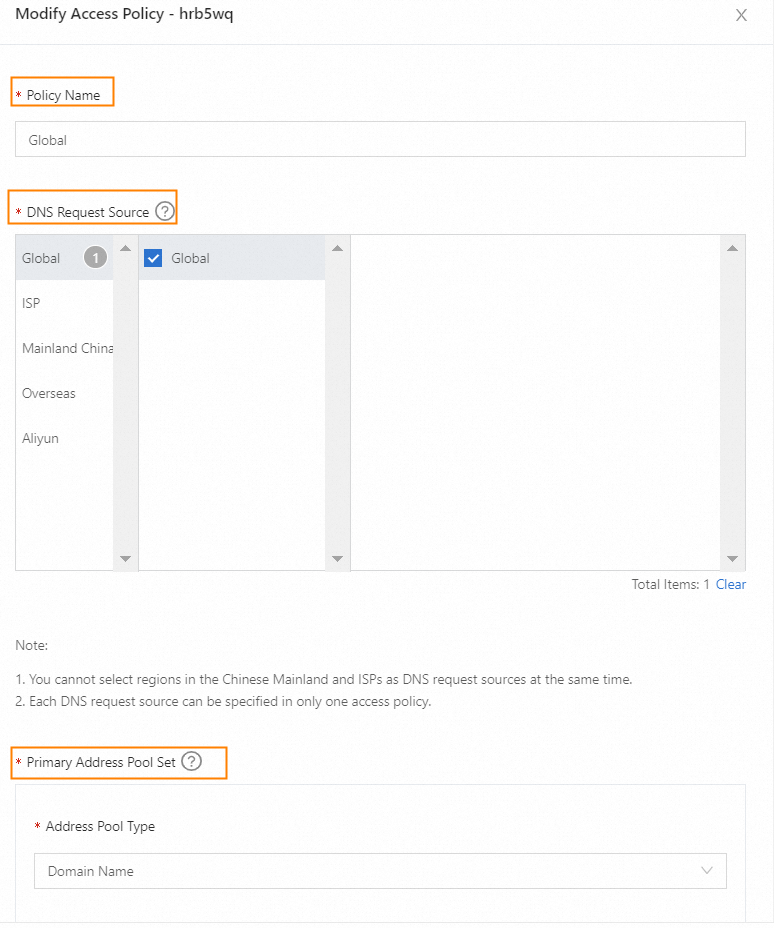

ポリシー名: グローバル。
DNSリクエストソース: グローバル> グローバルを選択します。
アドレスプールタイプ: IPv4を選択します。
プライマリアドレスプールセットのアドレスプール: 海外A-SLBを選択します。
セカンダリアドレスプールセットのアドレスプール: 海外B-SLBを選択します。

手順2: 中国本土以外のWAFインスタンスの設定

WAFコンソールにログインし、中国本土以外のWAFインスタンスを設定します。詳細については、次をご参照ください： Webアプリケーションファイアウォール。 次の構成は参照だけのためです。ビジネス要件に基づいてWAFインスタンスを設定する必要があります。

ドメイン名: Ente r demo.test.alidns.com。
配信元サーバーアドレス: Ente r gtm-cn-npk20id880y.gtm-a4b5.com。

説明

中国本土のWAFインスタンスは、中国本土以外のWAFインスタンスと同じ構成になっています。

次の手順を実行して、GTMによって割り当てられたドメイン名を取得できます。

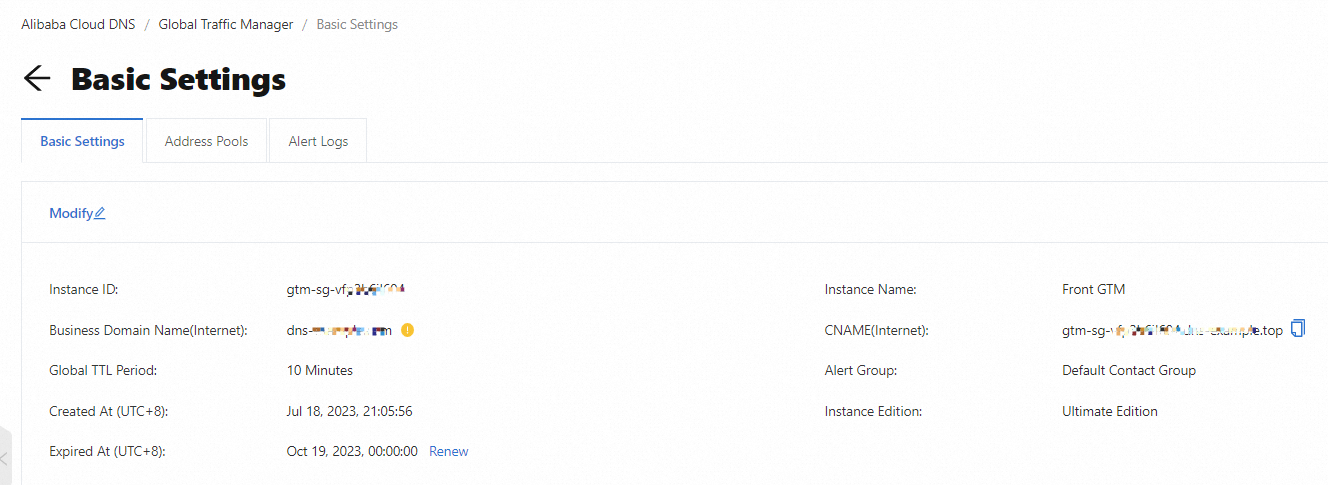

Alibaba Cloud DNS コンソールにログインします。左側のナビゲーションウィンドウで、[Global Traffic Manager] をクリックします。表示されるページで、管理するインスタンスを見つけ、[操作] 列の [設定] をクリックし、[詳細設定] をクリックします。表示されるページで、[基本設定] タブをクリックし、CNAMEを表示します。
