このトピックでは、自己管理型 Hadoop クラスターを DataWorks のワークスペースに関連付けてタスクを開発する方法について説明します。また、このトピックでは、自己管理型 Hadoop クラスターのカスタムランタイム環境を構成する方法についても説明します。

背景情報

Cloudera's Distribution including Apache Hadoop (CDH) クラスターを登録する際に、自己管理型 Hadoop クラスターのエンドポイントを構成できます。これにより、DataWorks で自己管理型 Hadoop クラスターにアクセスできます。その後、DataWorks のデフォルトの CDH イメージを使用して、必要なバージョンのコンポーネントを含むランタイム環境を構築できます。これにより、DataWorks で自己管理型 Hadoop クラスターのジョブをスケジュールできます。

前提条件

カスタムイメージを作成する前に、クラスター環境、DataWorks 環境、および Object Storage Service (OSS) バケットを準備します。

自己管理型 Hadoop クラスターが作成されていること。
DataWorks が有効化され、DataWorks ワークスペースが作成され、サーバーレスリソースグループが作成されていること。
OSS パブリックエンドポイントからインストールパッケージをダウンロードする場合は、サーバーレスリソースグループがインターネット経由でデータソースにアクセスできることを確認してください。インターネット経由でデータソースへのアクセスを有効にするには、サーバーレスリソースグループが関連付けられている仮想プライベートクラウド (VPC) にネットワークアドレス変換 (NAT) ゲートウェイを構成する必要があります。詳細については、「ネットワーク接続ソリューション」トピックの「ネットワーク接続ソリューションの概要」セクションをご参照ください。
OSS が有効化され、バケットが作成されていること。このバケットは、構成したいSpark インストールパッケージと Hadoop インストールパッケージをアップロードして保存するために使用されます。その後、インストールパッケージはカスタムイメージのスクリプトが読み取るために提供されます。

ステップ 1: 自己管理型 Hadoop クラスターを DataWorks ワークスペースに関連付ける

自己管理型 Hadoop クラスターを計算リソースとして DataWorks に関連付けることができます。関連付けの方法は、[Data Studio (新バージョン) を使用] するワークスペースと、そうではないワークスペースで異なります。お使いのワークスペース環境に対応するドキュメントの指示に従ってください。

Data Studio のパブリックプレビューに参加したワークスペースに計算リソースを関連付ける方法については、「ワークスペースへの計算リソースの関連付け (Data Studio のパブリックプレビューへの参加がオンの場合)」をご参照ください。
Data Studio のパブリックプレビューに参加していないワークスペースに計算リソースを関連付ける方法については、「DataStudio (旧バージョン): CDH 計算リソースの関連付け」をご参照ください。

ステップ 2: 自己管理型クラスターのカスタムランタイム環境を構成する

DataWorks では、DataWorks のデフォルトの CDH イメージに基づいてカスタムイメージを構築できます。このカスタムイメージは、自己管理型クラスターのジョブが DataWorks で実行される際のランタイム環境として使用されます。以下のセクションの操作を実行して、インストールパッケージを準備し、カスタムイメージを構築できます。

カスタムクラスター用の環境インストールパッケージを準備する

カスタムイメージを作成する前に、必要なコンポーネントのインストールパッケージを取得する必要があります。インストールパッケージは、既存の自己管理型 Hadoop クラスターから抽出できます。また、必要なコンポーネントのインストールパッケージを直接ダウンロードすることもできます。インストールパッケージを取得したら、パッケージを OSS バケットにアップロードします。

必要なコンポーネントのインストールパッケージを取得します。
- 自己管理型 Hadoop クラスターで必要なコンポーネントのインストールディレクトリを見つけ、インストールパッケージを抽出します。
- 必要なバージョンのコンポーネントのインストールパッケージをダウンロードします。
  この例では、オープンソースの Spark インストールパッケージとオープンソースの Hadoop インストールパッケージを使用します。Spark および Hadoop インストールパッケージのダウンロード URL:
  - Spark オープンソースパッケージのダウンロード: Apache Spark Archives。
  - ダウンロードソース: Hadoop オープンソースパッケージのダウンロード
  説明
  この例では、Spark 3.4.2 および Hadoop 3.2.1 のインストールパッケージを使用します。
Spark および Hadoop インストールパッケージを OSS バケットにアップロードします。

インストールパッケージに基づいて新しいイメージを構築する

カスタムイメージを作成するには、OSS バケットに保存されている Spark および Hadoop インストールパッケージをダウンロードし、CDH イメージにパッケージをインストールするスクリプトを記述する必要があります。インストールが完了したら、データ開発用にカスタムイメージを構築して公開します。

カスタムイメージを作成します。

DataWorks コンソールにログインします。上部のナビゲーションバーで、目的のリージョンを選択します。左側のナビゲーションウィンドウで、[イメージ管理] をクリックします。[イメージ管理] ページが表示されます。

[イメージ管理] ページの [カスタムイメージ] タブで、[イメージの作成] をクリックします。[イメージの作成] パネルが表示されます。次の表に、カスタムイメージの作成に使用される主要なパラメーターを示します。パラメーターの詳細については、「イメージの管理」をご参照ください。

パラメーター	説明	例
イメージ名/ID	さまざまなイメージを選択できます。Hadoop クラスターに基づいてカスタムイメージを作成する場合は、DataWorks が提供する公式の CDH イメージを選択します。	ドロップダウンリストから `dataworks_cdh_custom_task_pod` を選択します。
サポートされるタスクタイプ	CDH イメージは、次のタイプのタスクをサポートしています: `CDH Hive`、`CDH Spark`、`CDH Spark SQL`、`CDH MR`、`CDH Presto`、および `CDH Impala`。必要に応じてタスクタイプを選択できます。	この例では、CDH イメージでサポートされているすべてのタスクタイプが選択されています。
インストールパッケージ	スクリプトを記述して、OSS バケットに保存されている Spark および Hadoop インストールパッケージをダウンロードしてインストールする必要があります。必要に応じて、サンプルコード内のインストールパッケージを置き換えることができます。	ドロップダウンリストから [スクリプト] を選択します。スクリプトコードを構成します。 `mkdir -p /opt/taobao/tbdpapp/cdh/custom wget -O spark-3.4.2-bin-hadoop3.tgz "{Download URL in OSS}" tar zxf spark-3.4.2-bin-hadoop3.tgz mv spark-3.4.2-bin-hadoop3 /opt/taobao/tbdpapp/cdh/custom wget -O hadoop-3.2.1.tar.gz "{Download URL in OSS}" tar zxf hadoop-3.2.1.tar.gz mv hadoop-3.2.1 /opt/taobao/tbdpapp/cdh/custom echo "\nexport PATH=/opt/taobao/tbdpapp/cdh/custom/hadoop-3.2.1/bin:/opt/taobao/tbdpapp/cdh/custom/spark-3.4.2-bin-hadoop3/bin:$PATH" >> /home/admin/.bashrc` 説明 `{OSS ダウンロード URL}` を実際のダウンロード URL に置き換えてください。ファイルのダウンロード URL の詳細については、「オブジェクト URL の使用」をご参照ください。 OSS オブジェクトがパブリックに読み取り可能な場合は、ダウンロード URL を構成します。 OSS オブジェクトがプライベートの場合は、ダウンロード URL を構成し、オブジェクトが有効であることを確認します。サンプルコードのバージョンは参照用です。OSS にアップロードされたコンポーネントのバージョンが使用されます。

構成が完了したら、[OK] をクリックします。

カスタムイメージを構築して公開します。
カスタムイメージを構成した後、Data Studio でイメージを使用できるように、イメージを構築して公開する必要があります。次の手順を実行して、カスタムイメージを構築および公開できます。

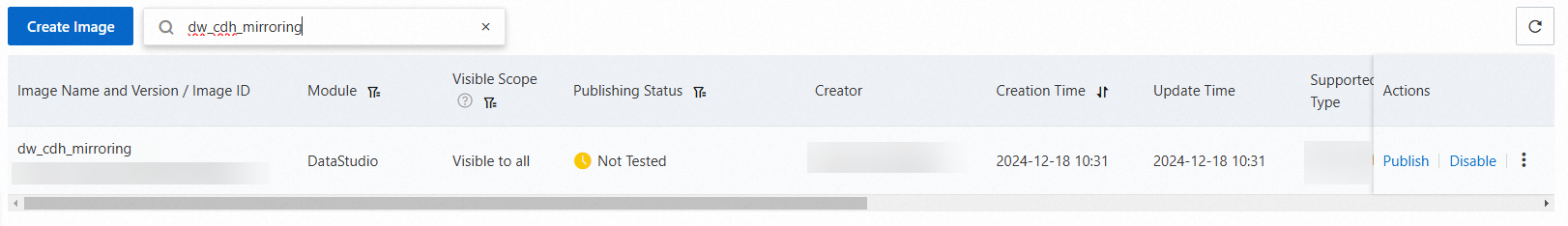

1. カスタムイメージが作成されたら、[操作] 列の [公開] をクリックしてカスタムイメージをテストします。

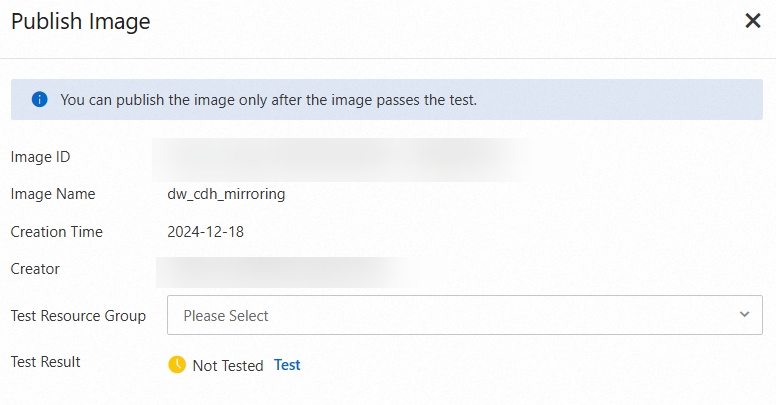

2. [イメージの公開] パネルで、[テストリソースグループ] ドロップダウンリストからリソースグループを選択してイメージをテストします。テストが成功したら、[公開] をクリックしてイメージを公開します。
説明
OSS パブリックエンドポイントからインストールパッケージをダウンロードする場合は、テストリソースグループがインターネット経由でデータソースにアクセスできることを確認してください。インターネット経由でデータソースへのアクセスを有効にするには、リソースグループが関連付けられている VPC に NAT ゲートウェイを構成する必要があります。詳細については、「ネットワーク接続ソリューション」トピックの「ネットワーク接続ソリューションの概要」セクションをご参照ください。

ステップ 3: カスタム環境を使用してタスクを実行する

イメージが公開されたら、データ開発に使用できます。カスタムイメージの使用方法は、ワークスペースが Data Studio の新しいバージョンを使用しているかどうかによって異なります。

DataWorks コンソールにログインします。必要なリージョンに切り替え、左側のナビゲーションウィンドウで [データ開発 & O&M] > [データ開発] を選択します。ドロップダウンリストから必要なワークスペースを選択し、[Data Studio へ] または [データ開発へ] をクリックします。

Data Studio でタスクを実行する

CDH ノードを作成します。
[Data Studio] ページで、アイコンをクリックし、[ノードの作成] > [CDH] > [CDH Hive] を選択します。表示されるポップオーバーでノード名を入力し、Enter キーを押して CDH Hive ノードを作成します。
CDH Hive ノードのイメージを構成します。

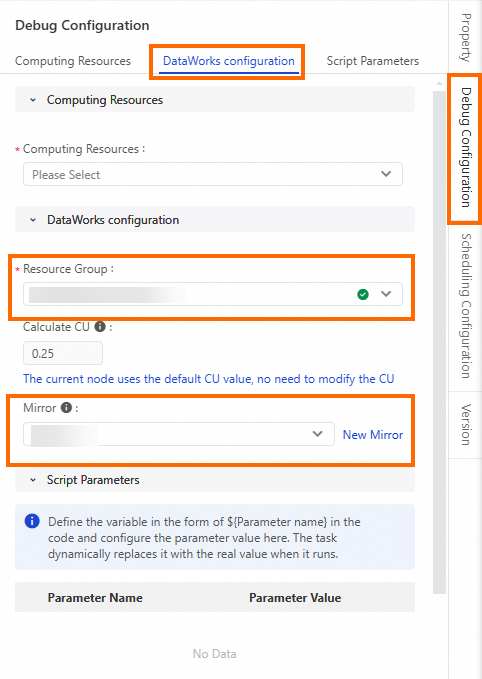

- デバッグ構成
  1. CDH Hive ノードの名前をダブルクリックします。ノードの構成タブが表示されます。構成タブの右側のナビゲーションウィンドウで、[デバッグ構成] をクリックします。[デバッグ構成] タブが表示されます。
  2. [DataWorks 構成] をクリックして [DataWorks 構成] セクションに移動します。このセクションで、[イメージ] パラメーターに作成したイメージを選択します。
    - リソースグループ: サーバーレスリソースグループを選択します。
    - イメージ: 公開され、現在のワークスペースに関連付けられているカスタムイメージを選択します。

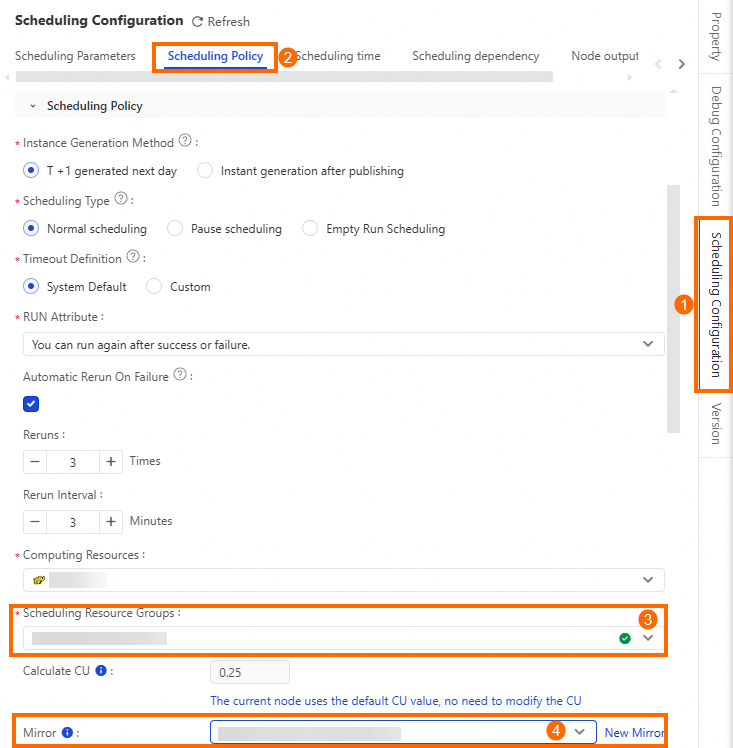

- スケジューリング構成
  1. CDH Hive ノードの名前をダブルクリックします。ノードの構成タブが表示されます。構成タブの右側のナビゲーションウィンドウで、[プロパティ] をクリックします。[プロパティ] タブが表示されます。
  2. [スケジューリングポリシー] をクリックして [スケジューリングポリシー] セクションに移動します。このセクションで、パラメーターを構成します。
    - スケジューリング用リソースグループ: サーバーレスリソースグループを選択します。
    - イメージ: 公開され、現在のワークスペースに関連付けられているカスタムイメージを選択します。

説明

CDH イメージは、次のノードタイプをサポートしています: CDH Hive、CDH Spark、CDH Spark SQL、CDH MR、CDH Presto、および CDH Impala。
タスクノードがスムーズに実行されるようにするには、[スケジューリングリソースグループ] が [イメージの公開] 時に選択した [テストリソースグループ] と一致する必要があります。
目的のリソースグループが表示されない場合、現在のワークスペースに関連付けられていない可能性があります。リソースグループを関連付けるには、[リソースグループ] ページに移動し、リソースグループを見つけて、[操作] 列の [ワークスペースの関連付け] をクリックします。

DataStudio でタスクを実行する

CDH ノードを作成します。

アイコンをクリックし、[ノードの作成] > [CDH] > [CDH Hive] を選択します。

パラメーター	構成の詳細
エンジンインスタンス	自己管理型 Hadoop クラスターをワークスペースに関連付けたときに登録された CDH クラスターを選択します。
ノードタイプ	`CDH Hive`。
パス	CDH Hive ノードが存在するワークフローを選択できます。この例では、`ワークフロー` を選択します。
名前	ノード名はカスタマイズできます。

構成が完了したら、[確認] をクリックします。

CDH Hive ノードの名前をダブルクリックします。ノードの構成タブが表示されます。
CDH Hive ノードのコードを開発した後、ノードをテストし、そのイメージを構成できます。
- パラメーターを指定してノードを実行します。
  ボタンをクリックし、[ノードテスト実行構成パラメーター] ダイアログボックスで dw_cdh_mirroring を構成します。
  - リソースグループ名: サーバーレスリソースグループを選択します。
  - イメージ: 公開され、現在のワークスペースに関連付けられているカスタムイメージを選択します。

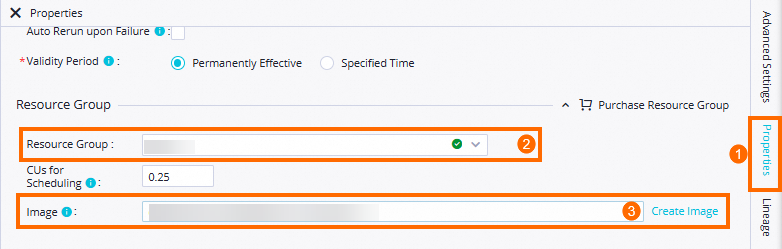

- スケジューリングプロパティを構成します。
  上部のツールバーのアイコンをクリックします。表示されるパラメーター構成ダイアログボックスで、作成したイメージ (例: dw_cdh_mirroring) を選択します。
  - リソースグループ: サーバーレスリソースグループを選択します。
  - イメージ: 公開され、現在のワークスペースに関連付けられているカスタムイメージを選択します。

説明

CDH イメージは、次のノードタイプをサポートしています: CDH Hive、CDH Spark、CDH Spark SQL、CDH MR、CDH Presto、および CDH Impala。
タスクノードがスムーズに実行されるようにするには、[スケジューリングリソースグループ] が [イメージの公開] 時に選択した [テストリソースグループ] と一致する必要があります。
目的のリソースグループが表示されない場合、現在のワークスペースに関連付けられていない可能性があります。リソースグループを関連付けるには、[リソースグループ] ページに移動し、リソースグループを見つけて、[操作] 列の [ワークスペースの関連付け] をクリックします。
