DataWorks は、メタデータ管理のための包括的な API オペレーションセットを提供します。このガイドでは、DataWorks API を使用してテーブルのクエリ、テーブル詳細の取得、メタデータの管理を行う方法を説明します。

前提条件

開始する前に、次のリソースをご確認ください：

1. テーブルのリスト

このプラクティスでは、API を使用して MaxCompute プロジェクト/スキーマ配下のリストをクエリする方法について説明します。ページ分割クエリもサポートされています。主な手順は次のとおりです：

バックエンド：MetaServiceProxy を使用したテーブル詳細のクエリ

MetaServiceProxy に ListTables メソッドを記述し、フロントエンドのパラメーターを処理して ListTables API にリクエストを送信し、メタデータテーブルのリスト情報を取得します。

サポートされるクエリパラメーター：親エンティティ ID、名前 (あいまい一致)、コメント (あいまい一致)、タイプ、ソートパラメーター、およびページネーションパラメーター。
説明
メタデータエンティティ関連の概念説明をご参照ください。親エンティティ ID は 2 つのフォーマットで存在する可能性があります。
- 親エンティティ ID が MaxCompute プロジェクト ID の場合、フォーマットは maxcompute-project:${Alibaba Cloud account ID}::{projectName} です。
- 親エンティティ ID が MaxCompute スキーマ ID の場合、フォーマットは maxcompute-schema:${Alibaba Cloud account ID}::{projectName}:{schemaName} です。
クエリ結果に含まれるもの：データテーブルの総数、ページネーション情報、および各データテーブルの ID、親エンティティ ID、テーブル名、コメント、データベース名、スキーマ名、タイプ、パーティションフィールドリスト、作成時刻、更新時刻。
Alibaba Cloud アカウント ID の取得：RAM ユーザーまたは Alibaba Cloud アカウントのどちらを使用していても、ページ右上のプロフィール画像から Alibaba Cloud アカウント ID を確認できます。
1. Alibaba Cloud アカウントまたは RAM ユーザーを使用して DataWorks コンソールにログインします。
2. 右上のプロフィール画像にマウスカーソルを合わせると、Alibaba Cloud アカウント ID が表示されます。
  - Alibaba Cloud アカウント：[アカウント ID] が取得する必要のある Alibaba Cloud アカウント ID です。
  - RAM ユーザー：[Alibaba Cloud アカウント ID] を直接確認できます。

サンプルコード：

/**
 * @author dataworks demo
 */
@Service
public class MetaServiceProxy {

    @Autowired
    private DataWorksOpenApiClient dataWorksOpenApiClient;

    /**
          * DataWorks OpenAPI : ListTables
          *
          * @param listTablesDto
          */
    public ListTablesResponseBodyPagingInfo listTables(ListTablesDto listTablesDto) {
      try {
        Client client = dataWorksOpenApiClient.createClient();
        ListTablesRequest listTablesRequest = new ListTablesRequest();
        // 親エンティティ ID (メタデータエンティティの概念を参照)
        listTablesRequest.setParentMetaEntityId(listTablesDto.getParentMetaEntityId());
        // テーブル名、あいまい一致をサポート
        listTablesRequest.setName(listTablesDto.getName());
        // テーブルコメント、あいまい一致をサポート
        listTablesRequest.setComment(listTablesDto.getComment());
        // テーブルタイプ、デフォルトではすべてのタイプを返す
        listTablesRequest.setTableTypes(listTablesDto.getTableTypes());
        // ソート方法、CreateTime (デフォルト) / ModifyTime / Name / TableType
        listTablesRequest.setSortBy(listTablesDto.getSortBy());
        // ソート順、Asc (デフォルト) / Desc をサポート
        listTablesRequest.setOrder(listTablesDto.getOrder());
        // ページ番号、デフォルトは 1
        listTablesRequest.setPageNumber(listTablesDto.getPageNumber());
        // ページサイズ、デフォルトは 10、最大 100
        listTablesRequest.setPageSize(listTablesDto.getPageSize());
        ListTablesResponse response = client.listTables(listTablesRequest);
        // 条件に一致するテーブルの総数を取得
        System.out.println(response.getBody().getPagingInfo().getTotalCount());
        for (Table table : response.getBody().getPagingInfo().getTables()) {
          // テーブル ID
          System.out.println(table.getId());
          // 親エンティティ ID
          System.out.println(table.getParentMetaEntityId());
          // テーブル名
          System.out.println(table.getName());
          // テーブルコメント
          System.out.println(table.getComment());
          // データベース/MaxCompute プロジェクト名
          System.out.println(table.getId().split(":")[3]);
          // スキーマ名
          System.out.println(table.getId().split(":")[4]);
          // テーブルタイプ
          System.out.println(table.getTableType());
          // テーブル作成時刻
          System.out.println(table.getCreateTime());
          // テーブル更新時刻
                     System.out.println(table.getModifyTime());
                     // テーブルのパーティションフィールドリスト
                     System.out.println(table.getPartitionKeys());
                 }
                 return response.getBody().getPagingInfo();
             } catch (TeaException error) {
                 // デモ用です。本番コードでは例外を適切に処理してください。
                 // エラーメッセージ
                 System.out.println(error.getMessage());
                 // 診断アドレス
                 System.out.println(error.getData().get("Recommend"));
                 com.aliyun.teautil.Common.assertAsString(error.message);
             } catch (Exception _error) {
                 TeaException error = new TeaException(_error.getMessage(), _error);
                 // デモ用です。本番コードでは例外を適切に処理してください。
                 // エラーメッセージ
                 System.out.println(error.getMessage());
                 // 診断アドレス
                 System.out.println(error.getData().get("Recommend"));
                 com.aliyun.teautil.Common.assertAsString(error.message);
             }
             return null;
     }
}

MetaRestController に listTables メソッドをフロントエンドアクセスのエントリーポイントとして追加します。

/**
 * DataWorks API を使用したカスタムメタデータプラットフォーム
 *
 * @author dataworks demo
 */
@RestController
@RequestMapping("/meta")
public class MetaRestController {

    @Autowired
    private MetaServiceProxy metaService;

    /**
        * ページごとにテーブルデータをクエリ
        *
        * @param listTablesDto
        * @return {@link ListTablesResponseBodyPagingInfo}
        */
    @CrossOrigin(origins = "http://localhost:8080")
    @GetMapping("/listTables")
    public ListTablesResponseBodyPagingInfo listTables(ListTablesDto listTablesDto) {
      System.out.println("listTablesDto = " + listTablesDto);
      return metaService.listTables(listTablesDto);
    }
}

フロントエンド：テーブルメタデータ情報の表示

import React from "react";
import cn from "classnames";
import {
  Table,
  Form,
  Field,
  Input,
  Button,
  Pagination,
  Dialog,
  Card,
  Grid,
  Select,
} from "@alifd/next";
import type { TableListInput, TableEntity } from "../services/meta";
import * as services from "../services";
import DetailContent from "./detailContent";
import LineageContent from "./lineageContent";
import classes from "../styles/app.module.css";
import moment from "moment";

export interface Props {}

const { Column } = Table;
const { Item } = Form;
const { Header, Content } = Card;
const { Row, Col } = Grid;
const { Option } = Select;

const App: React.FunctionComponent<Props> = () => {
  const field = Field.useField();
  const [datasource, setDatasource] = React.useState<TableEntity[]>([]);
  const [loading, setLoading] = React.useState<boolean>(false);
  const [total, setTotal] = React.useState<number>(0);
  const [current, setCurrent] = React.useState<number>(1);
  const onSubmit = React.useCallback(
    (pageNumber: number = 1) => {
      field.validate(async (errors, values) => {
        if (errors) {
          return;
        }
        setLoading(true);
        try {
          const response = await services.meta.getTableList({
            pageNumber,
            ...values,
          } as TableListInput);
          setDatasource(response.tables);
          setCurrent(pageNumber);
          setTotal(response.totalCount);
        } catch (e) {
          throw e;
        } finally {
          setLoading(false);
        }
      });
    },
    [field]
  );
  const onViewDetail = React.useCallback((record: TableEntity) => {
    Dialog.show({
      title: "データテーブル詳細",
      content: <DetailContent item={record} />,
      shouldUpdatePosition: true,
      footerActions: ["ok"],
    });
  }, []);
  const onViewLineage = React.useCallback((record: TableEntity) => {
    Dialog.show({
      title: "テーブルリネージ関係",
      content: <LineageContent item={record} />,
      shouldUpdatePosition: true,
      footerActions: ["ok"],
    });
  }, []);
  React.useEffect(() => {
    field.setValue("dataSourceType", "odps");
  }, []);
  return (
    <div className={cn(classes.appWrapper)}>
      <Card free hasBorder={false}>
        <Header title="メタデータテーブル管理シナリオデモ (MaxCompute)" />
        <Content style={{ marginTop: 24 }}>
          <Form field={field} colon fullWidth>
            <Row gutter="1">
              <Col>
                <Item
                  label="MaxCompute プロジェクト/スキーマ ID"
                  name="parentMetaEntityId"
                  required
                  help="ID"
                >
                  <Input />
                </Item>
              </Col>
            </Row>

            <Row gutter="4">
              <Col>
                <Item label="名前" name="name">
                  <Input placeholder="テーブル名を入力、あいまい一致" />
                </Item>
              </Col>
              <Col>
                <Item label="コメント" name="comment">
                  <Input placeholder="テーブルコメントを入力、あいまい一致" />
                </Item>
              </Col>
              <Col>
                <Item label="タイプ" name="tableTypes">
                  <Select mode="multiple" style={{ width: "100%" }}>
                    <Option value="TABLE">テーブル</Option>
                    <Option value="VIEW">ビュー</Option>
                    <Option value="MATERIALIZED_VIEW">マテリアライズドビュー</Option>
                  </Select>
                </Item>
              </Col>
              <Col>
                <Item label="ソート方法" name="sortBy">
                  <Select defaultValue="CreateTime" style={{ width: "100%" }}>
                    <Option value="CreateTime">作成時刻</Option>
                    <Option value="ModifyTime">更新時刻</Option>
                    <Option value="Name">名前</Option>
                    <Option value="TableType">タイプ</Option>
                  </Select>
                </Item>
              </Col>
              <Col>
                <Item label="ソート順" name="order">
                  <Select defaultValue="Asc" style={{ width: "100%" }}>
                    <Option value="Asc">昇順</Option>
                    <Option value="Desc">降順</Option>
                  </Select>
                </Item>
              </Col>
            </Row>
            <div
              className={cn(
                classes.searchPanelButtonWrapper,
                classes.buttonGroup
              )}
            >
              <Button type="primary" onClick={() => onSubmit()}>
                クエリ
              </Button>
            </div>
          </Form>
          <div>
            <Table
              dataSource={datasource}
              loading={loading}
              className={cn(classes.tableWrapper)}
              emptyContent={
                <div className={cn(classes.noDataWrapper)}>データがありません</div>
              }
            >
              <Column
                title="プロジェクト名"
                dataIndex="id"
                cell={(value) => {
                  const parts = value.split(":");
                  return parts.length > 1 ? parts[parts.length - 3] : "";
                }}
              />
              <Column
                title="スキーマ"
                dataIndex="id"
                cell={(value) => {
                  const parts = value.split(":");
                  return parts.length > 1 ? parts[parts.length - 2] : "";
                }}
              />
              <Column title="テーブル名" dataIndex="name" />
              <Column title="テーブルコメント" dataIndex="comment" />
              <Column title="テーブルタイプ" dataIndex="tableType" />
              <Column
                title="パーティションステータス"
                dataIndex="partitionKeys"
                cell={(value) => {
                  return value != null && value.length > 0 ? "はい" : "いいえ";
                }}
              />
              <Column
                title="作成時刻"
                dataIndex="createTime"
                cell={(value) => {
                  return moment(value).format("YYYY-MM-DD HH:mm:ss");
                }}
              />
              <Column
                title="更新時刻"
                dataIndex="modifyTime"
                cell={(value) => {
                  return moment(value).format("YYYY-MM-DD HH:mm:ss");
                }}
              />
              <Column
                title="操作"
                width={150}
                cell={(value, index, record) => (
                  <div className={cn(classes.buttonGroup)}>
                    <Button
                      type="primary"
                      onClick={() => onViewDetail(record)}
                      text
                    >
                      詳細の表示
                    </Button>
                    <Button
                      type="primary"
                      onClick={() => onViewLineage(record)}
                      text
                    >
                      テーブルリネージの表示
                    </Button>
                  </div>
                )}
              />
            </Table>
            <Pagination
              current={current}
              total={total}
              onChange={onSubmit}
              showJump={false}
              className={cn(classes.tablePaginationWrapper)}
            />
          </div>
        </Content>
      </Card>
    </div>
  );
};

export default App;

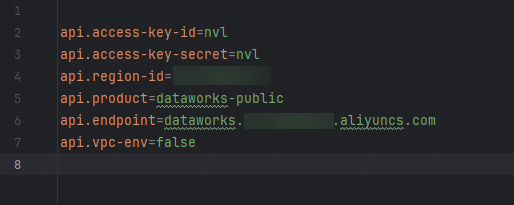

上記のコード開発が完了したら、プロジェクトコードをデプロイして実行できます。MaxCompute プロジェクト ID やその他のパラメーターを入力して、プロジェクトスペース配下のすべてのテーブルのリストをクエリし、取得できます。ページ分割クエリもサポートされています。

2. クエリテーブルの詳細

次のプラクティスでは、メタデータの3つの API オペレーション：GetTable、ListColumns、ListPartitions を組み合わせてテーブル詳細をクエリし、データマップテーブルの列のビジネスメタデータを更新 API を使用してフィールドのビジネス記述を更新します。プラクティスのワークフローは次のとおりです。

バックエンド：MetaServiceProxy を使用したテーブル詳細のクエリ

MetaServiceProxy に getTable、listColumns、listPartitions メソッドを作成し、オペレーションを呼び出してテーブルの基本情報、テーブルのフィールド情報、テーブルのパーティション情報を取得します。また、updateColumnBusinessMetadata メソッドを作成してフィールドのビジネス記述を更新します。

/**
 * @author dataworks demo
 */
@Service
 public class MetaServiceProxy {

    @Autowired
    private DataWorksOpenApiClient dataWorksOpenApiClient;

    /**
        * DataWorks OpenAPI : getTableDto
        *
        * @param getTableDto
        */
    public Table getTable(GetTableDto getTableDto) {
      try {
        Client client = dataWorksOpenApiClient.createClient();
        GetTableRequest getTableRequest = new GetTableRequest();
        // テーブル ID
        getTableRequest.setId(getTableDto.getId());
        // ビジネスメタデータを返すかどうか
        getTableRequest.setIncludeBusinessMetadata(getTableDto.getIncludeBusinessMetadata());

        GetTableResponse response = client.getTable(getTableRequest);
        // 対応するデータテーブル
        Table table = response.getBody().getTable();
        // テーブル ID
        System.out.println(table.getId());
        // 親エンティティ ID
        System.out.println(table.getParentMetaEntityId());
        // テーブル名
        System.out.println(table.getName());
        // テーブルコメント
        System.out.println(table.getComment());
        // データベース/MaxCompute プロジェクト名
        System.out.println(table.getId().split(":")[3]);
        // スキーマ名
        System.out.println(table.getId().split(":")[4]);
        // テーブルタイプ
        System.out.println(table.getTableType());
        // テーブル作成時刻
        System.out.println(table.getCreateTime());
        // テーブル更新時刻
        System.out.println(table.getModifyTime());
        // テーブルがパーティション分割されているか確認
        System.out.println(table.getPartitionKeys() != null && !table.getPartitionKeys().isEmpty());
        // テーブルのテクニカルメタデータ
        TableTechnicalMetadata technicalMetadata = table.getTechnicalMetadata();
        // テーブルオーナー (名前)
        System.out.println(technicalMetadata.getOwner());
        // 圧縮テーブルかどうか
        System.out.println(technicalMetadata.getCompressed());
        // 入力フォーマット (HMS、DLF などのタイプをサポート)
        System.out.println(technicalMetadata.getInputFormat());
        // 出力フォーマット (HMS、DLF などのタイプをサポート)
        System.out.println(technicalMetadata.getOutputFormat());
        // テーブルのシリアル化に使用されるクラス (HMS、DLF などのタイプをサポート)
        System.out.println(technicalMetadata.getSerializationLibrary());
        // テーブルのストレージロケーション (HMS、DLF などのタイプをサポート)
        System.out.println(technicalMetadata.getLocation());
        // その他のパラメーター
        Map<String, String> parameters = technicalMetadata.getParameters();
               // 最終 DDL 更新時刻 (ミリ秒レベルのタイムスタンプ)、MaxCompute タイプのみサポート
               System.out.println(parameters.get("lastDDLTime"));
               // ライフサイクル (単位：日)、MaxCompute タイプのみサポート
               System.out.println(parameters.get("lifecycle"));
               // ストレージサイズ (単位：バイト)、リアルタイムではない、MaxCompute タイプのみサポート
               System.out.println(parameters.get("dataSize"));
               // テーブルのビジネスメタデータ
               TableBusinessMetadata businessMetadata = table.getBusinessMetadata();
               if (businessMetadata != null) {
                   // 使用説明
                   System.out.println(businessMetadata.getReadme());
                   // カスタムタグ情報
                   List<TableBusinessMetadataTags> tags = businessMetadata.getTags();
                   if (tags != null && !tags.isEmpty()) {
                       for (TableBusinessMetadataTags tag : tags) {
                           System.out.println(tag.getKey() + ":" + tag.getValue());
                       }
                   }
                   // 上流の生産タスク
                   List<TableBusinessMetadataUpstreamTasks> upstreamTasks = businessMetadata.getUpstreamTasks();
                   if (upstreamTasks != null && !upstreamTasks.isEmpty()) {
                       for (TableBusinessMetadataUpstreamTasks upstreamTask : upstreamTasks) {
                           // タスク ID とタスク名、タスク詳細は GetTask API で取得可能
                           System.out.println(upstreamTask.getId() + ":" + upstreamTask.getName());
                       }
                   }
                   // カテゴリ
                   List<List<TableBusinessMetadataCategories>> categories = businessMetadata.getCategories();
                   if (categories != null && !categories.isEmpty()) {
                       // 多階層カテゴリを走査
                       for (List<TableBusinessMetadataCategories> category : categories) {
                           // 単一の多階層カテゴリを出力
                           System.out.println(
                                   category.stream()
                                           .map(TableBusinessMetadataCategories::getName)
                                           .collect(Collectors.joining("->"))
                           );
                       }
                   }
                   // 拡張情報、MaxCompute タイプのみサポート
                   TableBusinessMetadataExtension extension = businessMetadata.getExtension();
                   if (extension != null) {
                       // プロジェクト ID
                       System.out.println(extension.getProjectId());
                       // 環境 (Prod: 本番 / Dev: 開発)
                       System.out.println(extension.getEnvType());
                       // お気に入り数
                       System.out.println(extension.getFavorCount());
                       // 読み取り数
                       System.out.println(extension.getReadCount());
                       // 表示数
                       System.out.println(extension.getViewCount());
                   }
               }
               return table;
           } catch (TeaException error) {
               // デモ用です。本番コードでは例外を適切に処理してください。
               // エラーメッセージ
               System.out.println(error.getMessage());
               // 診断アドレス
               System.out.println(error.getData().get("Recommend"));
               com.aliyun.teautil.Common.assertAsString(error.message);
           } catch (Exception _error) {
               TeaException error = new TeaException(_error.getMessage(), _error);
               // デモ用です。本番コードでは例外を適切に処理してください。
               // エラーメッセージ
               System.out.println(error.getMessage());
               // 診断アドレス
               System.out.println(error.getData().get("Recommend"));
               com.aliyun.teautil.Common.assertAsString(error.message);
           }
           return null;
       }

       /**
        * DataWorks OpenAPI : ListColumns
        *
        * @param listColumnsDto
        */
       public ListColumnsResponseBodyPagingInfo listColumns(ListColumnsDto listColumnsDto) {
           try {
               Client client = dataWorksOpenApiClient.createClient();
               ListColumnsRequest listColumnsRequest = new ListColumnsRequest();
               // テーブル ID (ListTables API から)
               listColumnsRequest.setTableId(listColumnsDto.getTableId());
               // フィールド名、あいまい一致をサポート
               listColumnsRequest.setName(listColumnsDto.getName());
               // フィールドコメント、単語分割マッチングをサポート
               listColumnsRequest.setComment(listColumnsDto.getComment());
               // ソート方法、Name / Position (デフォルト) をサポート
               listColumnsRequest.setSortBy(listColumnsDto.getSortBy());
               // ソート順、Asc (デフォルト) / Desc をサポート
               listColumnsRequest.setOrder(listColumnsDto.getOrder());
               // ページ番号、デフォルトは 1
               listColumnsRequest.setPageNumber(listColumnsDto.getPageNumber());
               // ページサイズ、デフォルトは 10、最大 100
               listColumnsRequest.setPageSize(listColumnsDto.getPageSize());
               ListColumnsResponse response = client.listColumns(listColumnsRequest);
               // 条件に一致するフィールドの総数を取得
               System.out.println(response.getBody().getRequestId());
               System.out.println(response.getBody().getPagingInfo().getTotalCount());
               for (Column column : response.getBody().getPagingInfo().getColumns()) {
                   // フィールド ID
                   System.out.println(column.getId());
                   // フィールド名
                   System.out.println(column.getName());
                   // フィールドコメント
                   System.out.println(column.getComment());
                   // フィールドタイプ
                   System.out.println(column.getType());
                   // フィールド位置
                   System.out.println(column.getPosition());
                   // パーティションフィールドかどうか
                   System.out.println(column.getPartitionKey());
                   // プライマリキーかどうか、MaxCompute タイプのみサポート
                   System.out.println(column.getPrimaryKey());
                   // 外部キーかどうか、MaxCompute タイプのみサポート
                   System.out.println(column.getForeignKey());
                   // フィールドのビジネス記述 (MaxCompute、HMS、DLF でサポート)
                   if (column.getBusinessMetadata() != null) {
                       System.out.println(column.getBusinessMetadata().getDescription());
                   }
               }
               return response.getBody().getPagingInfo();
           } catch (TeaException error) {
               // デモ用です。本番コードでは例外を適切に処理してください。
               // エラーメッセージ
               System.out.println(error.getMessage());
               // 診断アドレス
               System.out.println(error.getData().get("Recommend"));
               com.aliyun.teautil.Common.assertAsString(error.message);
           } catch (Exception _error) {
               TeaException error = new TeaException(_error.getMessage(), _error);
               // デモ用です。本番コードでは例外を適切に処理してください。
               // エラーメッセージ
               System.out.println(error.getMessage());
               // 診断アドレス
               System.out.println(error.getData().get("Recommend"));
               com.aliyun.teautil.Common.assertAsString(error.message);
           }
           return null;
       }

       /**
        * DataWorks OpenAPI : UpdateColumnBusinessMetadata
        *
        * @param updateColumnBusinessMetadataDto
        */
       public boolean updateColumnBusinessMetadata(UpdateColumnBusinessMetadataDto updateColumnBusinessMetadataDto) {
           try {
               // 現在、MaxCompute、DLF、HMS (EMR クラスター) タイプをサポート
               Client client = dataWorksOpenApiClient.createClient();
               UpdateColumnBusinessMetadataRequest updateColumnBusinessMetadataRequest = new UpdateColumnBusinessMetadataRequest();
               // フィールド ID
               updateColumnBusinessMetadataRequest.setId(updateColumnBusinessMetadataDto.getId());
               // フィールドのビジネス記述
               updateColumnBusinessMetadataRequest.setDescription(updateColumnBusinessMetadataDto.getDescription());
               UpdateColumnBusinessMetadataResponse response = client.updateColumnBusinessMetadata(updateColumnBusinessMetadataRequest);
               System.out.println(response.getBody().getRequestId());
               // 更新が成功したかどうか
               return response.getBody().getSuccess();
           } catch (TeaException error) {
               // デモ用です。本番コードでは例外を適切に処理してください。
               // エラーメッセージ
               System.out.println(error.getMessage());
               // 診断アドレス
               System.out.println(error.getData().get("Recommend"));
               com.aliyun.teautil.Common.assertAsString(error.message);
           } catch (Exception _error) {
               TeaException error = new TeaException(_error.getMessage(), _error);
               // デモ用です。本番コードでは例外を適切に処理してください。
               // エラーメッセージ
               System.out.println(error.getMessage());
               // 診断アドレス
               System.out.println(error.getData().get("Recommend"));
               com.aliyun.teautil.Common.assertAsString(error.message);
           }
           return false;
       }

       /**
        * DataWorks OpenAPI : ListPartitions
        *
        * @param listPartitionsDto
        */
       public ListPartitionsResponseBodyPagingInfo listPartitions(ListPartitionsDto listPartitionsDto) {
           try {
               // 現在、MaxCompute タイプと HMS (EMR クラスター) タイプをサポート
               Client client = dataWorksOpenApiClient.createClient();
               ListPartitionsRequest listPartitionsRequest = new ListPartitionsRequest();
               // テーブル ID (ListTables API から)
               listPartitionsRequest.setTableId(listPartitionsDto.getTableId());
               // パーティション名、あいまい一致をサポート
               listPartitionsRequest.setName(listPartitionsDto.getName());
               // ソート方法、Name (HMS メソッドのデフォルト、MaxCompute タイプがサポート) / CreateTime (MaxCompute タイプのデフォルト) / ModifyTime (MaxCompute タイプがサポート) / RecordCount (MaxCompute タイプがサポート) / DataSize (MaxCompute タイプがサポート) をサポート
               listPartitionsRequest.setSortBy(listPartitionsDto.getSortBy());
               // ソート順、Asc (デフォルト) / Desc をサポート
               listPartitionsRequest.setOrder(listPartitionsDto.getOrder());
               // ページ番号、デフォルトは 1
               listPartitionsRequest.setPageNumber(listPartitionsDto.getPageNumber());
               // ページサイズ、デフォルトは 10、最大 100
               listPartitionsRequest.setPageSize(listPartitionsDto.getPageSize());
               ListPartitionsResponse response = client.listPartitions(listPartitionsRequest);
               // 条件に一致するパーティションの総数を取得
               System.out.println(response.getBody().getPagingInfo().getTotalCount());
               for (Partition partition : response.getBody().getPagingInfo().getPartitionList()) {
                   // テーブル ID
                   System.out.println(partition.getTableId());
                   // パーティション名
                   System.out.println(partition.getName());
                   // 作成時刻 (ミリ秒レベルのタイムスタンプ)
                   System.out.println(partition.getCreateTime());
                   // 更新時刻 (ミリ秒レベルのタイムスタンプ)
                   System.out.println(partition.getModifyTime());
                   // パーティションレコード数、MaxCompute タイプのみサポート
                   System.out.println(partition.getRecordCount());
                   // パーティションストレージサイズ (単位：バイト)、MaxCompute タイプのみサポート
                   System.out.println(partition.getDataSize());
               }
               return response.getBody().getPagingInfo();
           } catch (TeaException error) {
               // デモ用です。本番コードでは例外を適切に処理してください。
               // エラーメッセージ
               System.out.println(error.getMessage());
               // 診断アドレス
               System.out.println(error.getData().get("Recommend"));
               com.aliyun.teautil.Common.assertAsString(error.message);
           } catch (Exception _error) {
               TeaException error = new TeaException(_error.getMessage(), _error);
               // デモ用です。本番コードでは例外を適切に処理してください。
               // エラーメッセージ
               System.out.println(error.getMessage());
               // 診断アドレス
               System.out.println(error.getData().get("Recommend"));
               com.aliyun.teautil.Common.assertAsString(error.message);
           }
           return null;
       }
   }

MetaRestController に、フロントエンドから呼び出すための4つのメソッド：getTable、listColumns、listPartitions、updateColumnBusinessMetadata を提供します。

/**
 * DataWorks API を使用したカスタムメタデータプラットフォーム
 *
 * @author dataworks demo
 */
@RestController
  @RequestMapping("/meta")
  public class MetaRestController {

    @Autowired
    private MetaServiceProxy metaService;

    /**
     * テーブル詳細の取得
     *
     * @param getTableDto
     * @return {@link Table}
     */
    @CrossOrigin(origins = "http://localhost:8080")
    @GetMapping("/getTable")
    public Table getTable(GetTableDto getTableDto) {
      System.out.println("getTableDto = " + getTableDto);
      return metaService.getTable(getTableDto);
    }

    /**
     * ページネーション付きで列をリスト
     *
     * @param listColumnsDto
     * @return {@link ListColumnsResponseBodyPagingInfo}
     */
    @CrossOrigin(origins = "http://localhost:8080")
    @GetMapping("/listColumns")
    public ListColumnsResponseBodyPagingInfo listColumns(ListColumnsDto listColumnsDto) {
      System.out.println("listColumnsDto = " + listColumnsDto);
      return metaService.listColumns(listColumnsDto);
    }

    /**
     * 列のビジネスメタデータを更新
     *
     * @param updateColumnBusinessMetadataDto
     * @return {@link Boolean}
     */
    @CrossOrigin(origins = "http://localhost:8080")
    @PostMapping("/updateColumnBusinessMetadata")
    public Boolean updateColumnBusinessMetadata(@RequestBody UpdateColumnBusinessMetadataDto updateColumnBusinessMetadataDto) {
      System.out.println("updateColumnBusinessMetadataDto = " + updateColumnBusinessMetadataDto);
      return metaService.updateColumnBusinessMetadata(updateColumnBusinessMetadataDto);
    }

    /**
     * ページごとにパーティションデータをクエリ
     *
     * @param listPartitionsDto
     * @return {@link ListPartitionsResponseBodyPagingInfo}
     */
    @CrossOrigin(origins = "http://localhost:8080")
    @GetMapping("/listPartitions")
    public ListPartitionsResponseBodyPagingInfo listPartitions(ListPartitionsDto listPartitionsDto) {
      System.out.println("listPartitionsDto = " + listPartitionsDto);
      return metaService.listPartitions(listPartitionsDto);
    }
  }

フロントエンド：テーブルの基本情報、フィールド情報、パーティション情報の表示

import React from "react";
import moment from "moment";
import {
  Form,
  Grid,
  Table,
  Pagination,
  Tag,
  Field,
  Input,
  Button,
  Select,
  Dialog,
} from "@alifd/next";
import cn from "classnames";
import * as services from "../services";
import {
  type ListColumnsInput,
  type TableColumn,
  type TableEntity,
  type TablePartition,
} from "../services/meta";
import classes from "../styles/detailContent.module.css";

export interface Props {
  item: TableEntity;
}

const formItemLayout = {
  labelCol: {
    fixedSpan: 6,
  },
  wrapperCol: {
    span: 18,
  },
  labelTextAlign: "left" as const,
  colon: true,
  className: cn(classes.formItemWrapper),
};
const { Row, Col } = Grid;
const { Item } = Form;
const { Column } = Table;
const { Option } = Select;
const DetailContent: React.FunctionComponent<Props> = (props) => {
  let columnsPageSize = 10;
  let partitionsPageSize = 5;
  const listColumnsField = Field.useField();
  const listPartitionsField = Field.useField();
  const labelAlign = "top";
  const [detail, setDetail] = React.useState<Partial<TableEntity>>({});
  const [columns, setColumns] = React.useState<Partial<TableColumn[]>>([]);
  const [partitions, setPartitions] = React.useState<Partial<TablePartition[]>>(
    []
  );
  const [columnsTotal, setColumnsTotal] = React.useState<number>(0);
  const [partitionTotal, setPartitionTotal] = React.useState<number>(0);
  const [editingKey, setEditingKey] = React.useState<string>("");
  const [editingDescription, setEditingDescription] =
    React.useState<string>("");

  const [updateColumnDialogVisible, setUpdateColumnDialogVisible] =
    React.useState<boolean>(false);
  const onUpdateColumnDialogOpen = () => {
    setUpdateColumnDialogVisible(true);
  };
  const onUpdateColumnDialogOk = () => {
    handleColumnDescriptionSave();
    onUpdateColumnDialogClose();
  };
  const onUpdateColumnDialogClose = () => {
    setUpdateColumnDialogVisible(false);
  };
  const handleEditColumnDescription = async (record: TableColumn) => {
    setEditingKey(record.id);
    setEditingDescription(record.businessMetadata?.description);
    onUpdateColumnDialogOpen();
  };
  const handleColumnDesrciptionChange = async (e: string) => {
    setEditingDescription(e);
  };
  const handleColumnDescriptionSave = async () => {
    try {
      const res = await services.meta.updateColumnDescription({
        id: editingKey,
        description: editingDescription,
      });
      if (!res) {
        console.log("Request update failed");
      }
    } catch (e) {
      console.error("Update failed", e);
    } finally {
      listColumns();
      setEditingKey("");
    }
  };
  const getTableDetail = React.useCallback(async () => {
    const response = await services.meta.getTableDetail({
      id: props.item.id,
      includeBusinessMetadata: true,
    });
    setDetail(response);
  }, [props.item.id]);
  const listColumns = React.useCallback(
    async (pageNumber: number = 1) => {
      listColumnsField.setValue("tableId", props.item.id);
      listColumnsField.setValue("pageSize", columnsPageSize);
      listColumnsField.validate(async (errors, values) => {
        if (errors) {
          return;
        }
        try {
          const response = await services.meta.getMetaTableColumns({
            pageNumber,
            ...values,
          } as ListColumnsInput);
          setColumns(response.columns);
          setColumnsTotal(response.totalCount);
        } catch (e) {
          throw e;
        } finally {
        }
      });
    },
    [listColumnsField]
  );
  const listPartitions = React.useCallback(
    async (pageNumber: number = 1) => {
      listPartitionsField.setValue("tableId", props.item.id);
      listPartitionsField.setValue("pageSize", partitionsPageSize);
      listPartitionsField.validate(async (errors, values) => {
        if (errors) {
          return;
        }
        try {
          const response = await services.meta.getTablePartition({
            pageNumber,
            ...values,
          } as ListColumnsInput);
          setPartitions(response.partitionList);
          setPartitionTotal(response.totalCount);
        } catch (e) {
          throw e;
        } finally {
        }
      });
    },
    [listPartitionsField]
  );
  React.useEffect(() => {
    if (props.item.id) {
      getTableDetail();
      listColumns();
      listPartitions();
    }
  }, [props.item.id]);
  return (
    <div className={cn(classes.detailContentWrapper)}>
      <Dialog
        v2
        title="フィールドのビジネスメタデータの更新"
        visible={updateColumnDialogVisible}
        onOk={onUpdateColumnDialogOk}
        onClose={onUpdateColumnDialogClose}
      >
        <Row>
          <Col>
            <Item
              {...formItemLayout}
              labelAlign={labelAlign}
              label="フィールドのビジネス記述"
            >
              <Input
                value={editingDescription}
                onChange={(e) => handleColumnDesrciptionChange(e.toString())}
              ></Input>
            </Item>
          </Col>
        </Row>
      </Dialog>
      <Form labelTextAlign="left">
        <Row>
          <Col>
            <Item {...formItemLayout} label="テーブル ID">

                {detail.id}

            </Item>
          </Col>
        </Row>
        <Row>
          <Col>
            <Item {...formItemLayout} label="MaxCompute プロジェクト">

                {detail?.id?.split(":").slice(-3, -2)[0]}

            </Item>
          </Col>
          <Col>
            <Item {...formItemLayout} label="スキーマ名">

                {detail?.id?.split(":").slice(-2, -1)[0]}

            </Item>
          </Col>
        </Row>
        <Row>
          <Col>
            <Item {...formItemLayout} label="テーブル名">

                {detail.name}

            </Item>
          </Col>
          <Col>
            <Item {...formItemLayout} label="コメント">

                {detail.comment}

            </Item>
          </Col>
        </Row>
        <Row>
          <Col>
            <Item {...formItemLayout} label="テーブルタイプ">

                {detail.tableType}

            </Item>
          </Col>
          <Col>
            <Item {...formItemLayout} label="圧縮テーブルか">

                {detail.technicalMetadata?.compressed ? "はい" : "いいえ"}

            </Item>
          </Col>
        </Row>
        <Row>
          <Col>
            <Item {...formItemLayout} label="ワークスペース ID">

                {detail.businessMetadata?.extension?.projectId}

            </Item>
          </Col>
          <Col>
            <Item {...formItemLayout} label="環境">

                {detail.businessMetadata?.extension?.envType === "Dev"
                  ? "開発"
                  : "本番"}

            </Item>
          </Col>
        </Row>
        <Row>
          <Col>
            <Item {...formItemLayout} label="テーブルのライフサイクル">

                {detail.technicalMetadata?.parameters["lifecycle"]
                  ? `${detail.technicalMetadata?.parameters["lifecycle"]} 日`
                  : "永続"}

            </Item>
          </Col>
          <Col>
            <Item {...formItemLayout} label="ストレージ容量">
              {`${detail.technicalMetadata?.parameters["dataSize"]} バイト`}
            </Item>
          </Col>
        </Row>
        <Row>
          <Col>
            <Item {...formItemLayout} label="DDL 最終変更時刻">

                {moment(
                  Number(detail.technicalMetadata?.parameters["lastDDLTime"])
                ).format("YYYY-MM-DD HH:mm:ss")}

            </Item>
          </Col>
          <Col>
            <Item {...formItemLayout} label="パーティションステータス">

                {detail.partitionKeys != null && detail.partitionKeys.length > 0
                  ? "はい"
                  : "いいえ"}

            </Item>
          </Col>
        </Row>
        <Row>
          <Col>
            <Item {...formItemLayout} label="タグ">
              <div className={cn(classes.formContentWrapper)}>
                {detail.businessMetadata?.tags?.map((tag, index) => (

                    <Tag type="primary" size="small">
                      {tag.key + (tag.value ? ":" + tag.value : "")}
                    </Tag>

                ))}
              </div>
            </Item>
          </Col>
        </Row>
        <Row>
          <Col>
            <Item {...formItemLayout} label="カテゴリ">

                {detail.businessMetadata?.categories?.map((category, index) => (
                  <span key={index} className={cn(classes.tag)}>
                    <Tag type="normal" color="gray" size="small">
                      {category.map((obj) => obj.name).join("->")}
                    </Tag>

                ))}
              </span>
            </Item>
          </Col>
        </Row>
        <Row>
          <Col>
            <Item {...formItemLayout} label="上流の生産タスク">

                {detail.businessMetadata?.upstreamTasks?.map((task, index) => (
                  <span key={index} className={cn(classes.tag)}>
                    <Tag type="primary" size="small">
                      {task.name + " (" + task.id + ")"}
                    </Tag>

                ))}
              </span>
            </Item>
          </Col>
        </Row>
        <Row>
          <Col>
            <Item {...formItemLayout} label="表示数">

                <Tag type="primary" size="small">
                  {detail.businessMetadata?.extension?.viewCount}
                </Tag>

            </Item>
          </Col>
          <Col>
            <Item {...formItemLayout} label="読み取り数">

                <Tag type="primary" size="small">
                  {detail.businessMetadata?.extension?.readCount}
                </Tag>

            </Item>
          </Col>
        </Row>
        <Row>
          <Col>
            <Item {...formItemLayout} label="お気に入り数">

                <Tag type="primary" size="small">
                  {detail.businessMetadata?.extension?.favorCount}
                </Tag>

            </Item>
          </Col>
        </Row>
        <Row>
          <Col>
            <Item {...formItemLayout} label="作成時刻">

                {moment(detail.createTime).format("YYYY-MM-DD HH:mm:ss")}

            </Item>
          </Col>
          <Col>
            <Item {...formItemLayout} label="更新時刻">

                {moment(detail.modifyTime).format("YYYY-MM-DD HH:mm:ss")}

            </Item>
          </Col>
        </Row>
        <br />
        <Item label="フィールド詳細" colon>
          <Form
            field={listColumnsField}
            colon
            fullWidth
            style={{ marginTop: 10, marginBottom: 10 }}
          >
            <Row gutter="4">
              <Col>
                <Item
                  {...formItemLayout}
                  labelAlign={labelAlign}
                  label="名前"
                  name="name"
                >
                  <Input placeholder="フィールド名を入力、あいまい一致" />
                </Item>
              </Col>
              <Col>
                <Item
                  {...formItemLayout}
                  labelAlign={labelAlign}
                  label="コメント"
                  name="comment"
                >
                  <Input placeholder="フィールドコメントを入力、あいまい一致" />
                </Item>
              </Col>
              <Col>
                <Item
                  {...formItemLayout}
                  labelAlign={labelAlign}
                  label="ソート方法"
                  name="sortBy"
                >
                  <Select defaultValue="Position" style={{ width: "100%" }}>
                    <Option value="Position">位置</Option>
                    <Option value="Name">名前</Option>
                  </Select>
                </Item>
              </Col>
              <Col>
                <Item
                  {...formItemLayout}
                  labelAlign={labelAlign}
                  label="ソート順"
                  name="order"
                >
                  <Select defaultValue="Asc" style={{ width: "100%" }}>
                    <Option value="Asc">昇順</Option>
                    <Option value="Desc">降順</Option>
                  </Select>
                </Item>
              </Col>
              <Col>
                <div
                  className={cn(
                    classes.searchPanelButtonWrapper,
                    classes.buttonGroup
                  )}
                  style={{ marginTop: "20px", textAlign: "right" }}
                >
                  <Button type="primary" onClick={() => listColumns()}>
                    クエリ
                  </Button>
                </div>
              </Col>
            </Row>
          </Form>
          <Table dataSource={columns}>
            <Column title="名前" dataIndex="name" />
            <Column title="タイプ" dataIndex="type" />
            <Column title="コメント" dataIndex="comment" />
            <Column
              title="ビジネス記述"
              dataIndex="businessMetadata"
              cell={(value, index, record) => (
                <div
                  style={{
                    display: "flex",
                    justifyContent: "space-between",
                    alignItems: "center",
                  }}
                >
                  {value?.description}
                  <Button
                    onClick={() => handleEditColumnDescription(record)}
                    size="small"
                    type="primary"
                    text
                    style={{ marginLeft: 8 }}
                  >
                    編集
                  </Button>
                </div>
              )}
            />
            <Column
              title="プライマリキーか"
              dataIndex="primaryKey"
              cell={(value) => (value ? "はい" : "")}
            />
            <Column
              title="外部キーか"
              dataIndex="foreignKey"
              cell={(value) => (value ? "はい" : "")}
            />
            <Column
              title="パーティションフィールドか"
              dataIndex="partitionKey"
              cell={(value) => (value ? "はい" : "")}
            />
            <Column title="位置" dataIndex="position" />
          </Table>
          <Pagination
            total={columnsTotal}
            pageSize={columnsPageSize}
            onChange={listColumns}
            showJump={false}
            className={cn(classes.tablePaginationWrapper)}
          />
        </Item>
        <br />
        <Item label="パーティション詳細" style={{ marginBottom: 32 }} colon>
          <Form
            field={listPartitionsField}
            colon
            fullWidth
            style={{ marginTop: 10, marginBottom: 10 }}
          >
            <Row gutter="4">
              <Col>
                <Item
                  {...formItemLayout}
                  labelAlign={labelAlign}
                  label="名前"
                  name="name"
                >
                  <Input placeholder="パーティション名を入力 (部分一致可)" />
                </Item>
              </Col>
              <Col>
                <Item
                  {...formItemLayout}
                  labelAlign={labelAlign}
                  label="ソート方法"
                  name="sortBy"
                >
                  <Select defaultValue="CreateTime" style={{ width: "100%" }}>
                    <Option value="CreateTime">作成時刻</Option>
                    <Option value="ModifyTime">更新時刻</Option>
                    <Option value="Name">パーティション名</Option>
                    <Option value="RecordCount">パーティションレコード数</Option>
                    <Option value="DataSize">パーティションサイズ</Option>
                  </Select>
                </Item>
              </Col>
              <Col>
                <Item
                  {...formItemLayout}
                  labelAlign={labelAlign}
                  label="ソート順"
                  name="order"
                >
                  <Select defaultValue="Asc" style={{ width: "100%" }}>
                    <Option value="Asc">昇順</Option>
                    <Option value="Desc">降順</Option>
                  </Select>
                </Item>
              </Col>
              <Col>
                <div
                  className={cn(
                    classes.searchPanelButtonWrapper,
                    classes.buttonGroup
                  )}
                  style={{ marginTop: "20px", textAlign: "right" }}
                >
                  <Button type="primary" onClick={() => listPartitions()}>
                    クエリ
                  </Button>
                </div>
              </Col>
            </Row>
          </Form>
          <Table dataSource={partitions} emptyContent={非パーティションテーブル}>
            <Column title="名前" dataIndex="name" />
            <Column
              title="作成時刻"
              dataIndex="createTime"
              cell={(value) => moment(value).format("YYYY-MM-DD HH:mm:ss")}
            />
            <Column
              title="更新時刻"
              dataIndex="modifyTime"
              cell={(value) => moment(value).format("YYYY-MM-DD HH:mm:ss")}
            />
            <Column
              title="パーティションサイズ"
              dataIndex="dataSize"
              cell={(value) => `${value} バイト`}
            />
            <Column title="パーティションレコード数" dataIndex="recordCount" />
          </Table>
          <Pagination
            total={partitionTotal}
            pageSize={partitionsPageSize}
            onChange={listPartitions}
            showJump={false}
            className={cn(classes.tablePaginationWrapper)}
          />
        </Item>
      </Form>
    </div>
  );
};

export default DetailContent;

上記のコード開発が完了したら、プロジェクトコードをローカルでデプロイして実行できます。デプロイと実行の操作については、「共通操作：ローカルでのデプロイと実行」をご参照ください。

3. テーブルリネージのクエリ

テーブル定義が変更された場合、DataWorks API を使用して上流および下流タスクのリネージ分析を実行し、テーブルに対応するノードを見つけることができます。

説明

ListLineages を使用して、データテーブルの上流および下流のリネージをクエリします。

バックエンド：MetaServiceProxy を使用したテーブルリネージのクエリ

MetaServiceProxy に listTableLineages メソッドを作成し、API を呼び出してテーブルの上流および下流のリネージエンティティと関係情報を取得します。

/**
 * @author dataworks demo
 */
@Service
  public class MetaServiceProxy {

    @Autowired
    private DataWorksOpenApiClient dataWorksOpenApiClient;

    /**
        * DataWorks OpenAPI : ListLineages
        *
        * @param listTableLineagesDto
        */
    public ListLineagesResponseBodyPagingInfo listTableLineages(ListTableLineagesDto listTableLineagesDto) {
      try {
        Client client = dataWorksOpenApiClient.createClient();
        ListLineagesRequest listLineagesRequest = new ListLineagesRequest();
        // リネージクエリの方向、上流かどうか
        boolean needUpstream = "up".equalsIgnoreCase(listTableLineagesDto.getDirection());
        // テーブル ID (ListTables API から)
        // パーティション名、あいまい一致をサポート
        if (needUpstream) {
          listLineagesRequest.setDstEntityId(listTableLineagesDto.getTableId());
          listLineagesRequest.setSrcEntityName(listTableLineagesDto.getName());
        } else {
          listLineagesRequest.setSrcEntityId(listTableLineagesDto.getTableId());
          listLineagesRequest.setDstEntityName(listTableLineagesDto.getName());
        }
        // ソート方法、Name をサポート
        listLineagesRequest.setSortBy(listTableLineagesDto.getSortBy());
        // ソート順、Asc (デフォルト) / Desc をサポート
        listLineagesRequest.setOrder(listTableLineagesDto.getOrder());
        // ページ番号、デフォルトは 1
        listLineagesRequest.setPageNumber(listTableLineagesDto.getPageNumber());
        // ページサイズ、デフォルトは 10、最大 100
        listLineagesRequest.setPageSize(listTableLineagesDto.getPageSize());
        // 特定のリネージ関係情報を返すかどうか
        listLineagesRequest.setNeedAttachRelationship(true);
        ListLineagesResponse response = client.listLineages(listLineagesRequest);
        // 条件に一致するリネージエンティティの総数を取得
        System.out.println(response.getBody().getPagingInfo().getTotalCount());
        if (response.getBody().getPagingInfo().getLineages() == null) {
          response.getBody().getPagingInfo().setLineages(Collections.emptyList());
        }
        if (response.getBody().getPagingInfo().getLineages() != null) {
          for (ListLineagesResponseBodyPagingInfoLineages lineage : response.getBody().getPagingInfo().getLineages()) {
            LineageEntity entity;
            // 対応するリネージエンティティを取得
            if (needUpstream) {
              entity = lineage.getSrcEntity();
            } else {
              entity = lineage.getDstEntity();
            }
            // エンティティ ID
            System.out.println(entity.getId());
            // エンティティ名
            System.out.println(entity.getName());
            // エンティティ属性情報
            System.out.println(entity.getAttributes());
            // エンティティ間のリネージ関係リスト
                       List<LineageRelationship> relationships = lineage.getRelationships();
                       if (relationships != null) {
                           relationships.forEach(relationship -> {
                               // リネージ関係 ID
                               System.out.println(relationship.getId());
                               // 作成時刻
                               System.out.println(relationship.getCreateTime());
                               // リネージ関係に対応するタスク
                               LineageTask task = relationship.getTask();
                               if (task != null) {
                                   // タスク ID、DataWorks タスクの場合、GetTask を通じてタスク詳細を取得可能
                                   System.out.println(task.getId());
                                   // タスクタイプ
                                   System.out.println(task.getType());
                                   // タスク属性情報
                                   Map<String, String> attributes = task.getAttributes();
                                   if (attributes != null) {
                                       // DataWorks タスクの場合、ここからタスクとインスタンスの属性情報を取得可能
                                       // プロジェクト ID
                                       System.out.println(attributes.get("projectId"));
                                       // タスク ID
                                       String taskId = attributes.containsKey("taskId") ? attributes.get("taskId") : attributes.get("nodeId");
                                       System.out.println(taskId);
                                       // インスタンス ID
                                       String taskInstanceId = attributes.containsKey("taskInstanceId") ? attributes.get("taskInstanceId") : attributes.get("jobId");
                                       System.out.println(taskInstanceId);
                                   }
                               }
                           });
                       }
                   }
                   return response.getBody().getPagingInfo();
               }
           } catch (TeaException error) {
               // デモ用です。本番コードでは例外を適切に処理してください。
               // エラーメッセージ
               System.out.println(error.getMessage());
               // 診断アドレス
               System.out.println(error.getData().get("Recommend"));
               com.aliyun.teautil.Common.assertAsString(error.message);
           } catch (Exception _error) {
               TeaException error = new TeaException(_error.getMessage(), _error);
               // デモ用です。本番コードでは例外を適切に処理してください。
               // エラーメッセージ
               System.out.println(error.getMessage());
               // 診断アドレス
               System.out.println(error.getData().get("Recommend"));
               com.aliyun.teautil.Common.assertAsString(error.message);
           }
           return null;
       }
   }

MetaRestController に、フロントエンドから呼び出すための listTableLineages メソッドを提供します。

/**
 * DataWorks API を使用したカスタムメタデータプラットフォーム
 *
 * @author dataworks demo
 */
@RestController
  @RequestMapping("/meta")
  public class MetaRestController {

    @Autowired
    private MetaServiceProxy metaService;

    /**
        * テーブルのリネージ関係をクエリ
        *
        * @param listTableLineagesDto
        * @return
        */
    @CrossOrigin(origins = "http://localhost:8080")
    @GetMapping("/listTableLineages")
    public ListLineagesResponseBodyPagingInfo listTableLineages(ListTableLineagesDto listTableLineagesDto) {
      System.out.println("listTableLineagesDto = " + listTableLineagesDto);
      return metaService.listTableLineages(listTableLineagesDto);
    }

  }

フロントエンド：テーブルリネージの表示

import React from 'react';
import Graphin, { Behaviors } from '@antv/graphin';
import type { IUserNode, IUserEdge, GraphinData, GraphEvent } from '@antv/graphin';
import cn from 'classnames';
import * as services from '../services';
import type { TableEntity, ListTableLineageOutput, LineageEntity } from '../services/meta';
import classes from '../styles/lineageContent.module.css';
import '@antv/graphin/dist/index.css';

export interface Props {
  item: TableEntity;
}

function transNode(entity: LineageEntity | TableEntity, direction?: string): IUserNode {
  return {
    id: entity.id,
    label: entity.name,
    data: {
      ...entity,
      direction,
    },
    style: {
      label: {
        value: entity.name,
      }
    },
  }
}
function transEdge(source: LineageEntity | TableEntity, target: LineageEntity | TableEntity): IUserEdge {
  return {
    source: source.id,
    target: target.id,
    style: {
      keyshape: {
        lineDash: [8, 4],
        lineWidth: 2,
      },
      animate: {
        type: 'line-dash',
        repeat: true,
      },
    }
  };
}
function parse(
  source: LineageEntity | TableEntity,
  data: ListTableLineageOutput,
  direction: string,
): [IUserNode[], IUserEdge[]] {
  const nodes: IUserNode[] = [];
  const edges: IUserEdge[] = [];
  data.lineages.forEach((lineageRelationship) => {
    if (direction === 'down') {
      nodes.push(transNode(lineageRelationship.dstEntity, direction));
      edges.push(transEdge(source, lineageRelationship.dstEntity));
    }  else {
      nodes.push(transNode(lineageRelationship.srcEntity, direction));
      edges.push(transEdge(lineageRelationship.srcEntity, source));
    }
  });
  return [nodes, edges];
}
function mergeNodes(prev: IUserNode[], next: IUserNode[]) {
  const result: IUserNode[] = prev.slice();
  next.forEach((item) => {
    const hasValue = prev.findIndex(i => i.id === item.id) >= 0;
    !hasValue && result.push(item);
  });
  return result;
}
function mergeEdges(source: IUserEdge[], target: IUserEdge[]) {
  const result: IUserEdge[] = source.slice();
  target.forEach((item) => {
    const hasValue = source.findIndex(i => i.target === item.target && i.source === item.source) >= 0;
    !hasValue && result.push(item);
  });
  return result;
}

const { ActivateRelations, DragNode, ZoomCanvas } = Behaviors;
const LineageContent: React.FunctionComponent = (props) => {
  const ref = React.useRef();
  const [data, setData] = React.useState({ nodes: [], edges: [] });
  const getTableLineage = async (
    collection: GraphinData,
    target: TableEntity | LineageEntity,
    direction: string,
  ) => {
    if (!direction) {
      return collection;
    }
    const response = await services.meta.getTableLineage({
      direction,
      tableId: target.id,
    });
    const [nodes, edges] = parse(target, response, direction);
    collection.nodes = mergeNodes(collection.nodes!, nodes);
    collection.edges = mergeEdges(collection.edges!, edges);
    return collection;
  };
  const init = async () => {
    let nextData = Object.assign({}, data, { nodes: [transNode(props.item)] });
    nextData = await getTableLineage(nextData, props.item, 'up');
    nextData = await getTableLineage(nextData, props.item, 'down');
    setData(nextData);
    ref.current!.graph.fitCenter();
  };
  React.useEffect(() => {
    ref.current?.graph && init();
  }, [
    ref.current?.graph,
  ]);
  React.useEffect(() => {
    const graph = ref.current?.graph;
    const event = async (event: GraphEvent) => {
      const source = event.item?.get('model').data;
      let nextData = Object.assign({}, data);
      nextData = await getTableLineage(nextData, source, source.direction);
      setData(nextData);
    };
    graph?.on('node:click', event);
    return () => {
      graph?.off('node:click', event);
    };
  }, [
    data,
    ref.current?.graph,
  ]);
  return (

}
        layout={{
          type: 'dagre',
          rankdir: 'LR',
          align: 'DL',
          nodesep: 10,
          ranksep: 40,
        }}
      >





  );
};

export default LineageContent;

4. テーブルに対応するタスクの検索

テーブル定義が変更された場合、DataWorks API、OpenData、メッセージサブスクリプションを通じて下流タスクのリネージ分析を実行し、テーブルに対応するノードを見つけることができます。具体的な操作は次のとおりです。

説明

現在、メッセージはテーブルの変更、タスクの変更などをサポートしています。Enterprise Edition のユーザーは、テーブル変更メッセージに接続できます。テーブル変更メッセージを受信すると、テーブルのリネージ関係を表示できます。

リネージタスク

ListLineages を使用してテーブルのリネージを表示し、リネージ関係のタスクから DataWorks タスク ID (およびタスクインスタンス ID) を取得します。
取得したタスク ID に基づいて、GetTask を使用してタスク詳細を取得します。

生産タスク

エンティティ ID に基づいて、GetTable API を使用してテーブルのビジネスメタデータを取得します。これには、上流の生産タスクに含まれる DataWorks タスク ID が含まれます。
指定されたタスク ID に基づいて、GetTask を使用してタスク詳細を取得します。

共通操作：ローカルでのデプロイと実行

依存関係の準備

次の依存関係環境を準備する必要があります：Java 8 以上、Maven ビルドツール、Node 環境、pnpm ツール。次のコマンドを実行して、上記の環境があるかどうかを判断できます：

npm -v // インストールが成功した場合、コマンド出力にバージョンが表示されます。インストールが失敗した場合、コマンドがないことを示すエラーが報告されます。
java -version // インストールが成功した場合、コマンド出力にバージョンが表示されます。インストールが失敗した場合、コマンドがないことを示すエラーが報告されます。
pnpm -v // インストールが成功した場合、コマンド出力にバージョンが表示されます。インストールが失敗した場合、コマンドがないことを示すエラーが報告されます。

プロジェクトコードをダウンロードし、次のコマンドを実行します。
プロジェクトコードのダウンロードリンク：meta-api-demo.zip。
```
pnpm i
```
サンプルプロジェクトの backend/src/main/resources パスにある application.properties ファイルを見つけ、ファイル内のコアパラメーターを変更します。
- api.access-key-id と api.access-key-secret は、ご利用の Alibaba Cloud アカウントの AccessKey ID と AccessKey Secret に変更する必要があります。

  説明
  ご利用の Alibaba Cloud アカウントの AccessKey およびその他の関連情報を取得するには、「AccessKey ペア」をご参照ください。
- api.region-id と api.endpoint は、呼び出す API のリージョン情報に変更する必要があります。
その他のパラメーターは、実際の状況に応じて変更できます。変更後の入力例は次のとおりです。
```
## RAM ユーザーの AccessKey ID
api.access-key-id=xxx

## アカウントの AccessKey Secret
api.access-key-secret=xxx

## DataWorks サービスの RegionId：cn-shanghai/cn-hangzhou
api.region-id=cn-hangzhou

## DataWorks OpenAPI のプロダクト、デフォルトは dataworks-public
api.product=dataworks-public

## DataWorks OpenAPI のエンドポイント
## パブリックアクセス：dataworks.${regionId}.aliyuncs.com
## VPC アクセス：dataworks-vpc.${regionId}.aliyuncs.com
api.endpoint=dataworks.cn-hangzhou.aliyuncs.com

## ネットワーク環境：パブリックアクセスは false、VPC は true
api.vpc-env=false
```
プロジェクトのルートディレクトリで次のコマンドを実行し、サンプルコードを実行します。
```
npm run dev
```

前提条件

1. テーブルのリスト

バックエンド：MetaServiceProxy を使用したテーブル詳細のクエリ

フロントエンド：テーブルメタデータ情報の表示

2. クエリ テーブルの詳細

バックエンド：MetaServiceProxy を使用したテーブル詳細のクエリ

フロントエンド：テーブルの基本情報、フィールド情報、パーティション情報の表示

3. テーブルリネージのクエリ

バックエンド：MetaServiceProxy を使用したテーブルリネージのクエリ

フロントエンド：テーブルリネージの表示

4. テーブルに対応するタスクの検索

リネージタスク

生産タスク

共通操作：ローカルでのデプロイと実行

2. クエリテーブルの詳細
