:サービスオーケストレーションの使用

リクエストおよびレスポンスパラメーターの値

DataService Studio は、JSONPath を使用してパラメーター値を取得します。 JSONPath は、JSON ファイルからデータを抽出できるクエリ言語です。詳細については、「JSONPath」をご参照ください。

パラメーター

• ワークフローのリクエストパラメーター

  ワークフローの設定タブで、右側のナビゲーションペインの [リクエストパラメーター] タブをクリックします。次に、[手動追加] モードまたは [自動解析] モードでリクエストパラメーターを設定できます。

  • [手動追加]: [パラメーターの追加] をクリックし、ワークフローのリクエストパラメーターを手動で追加します。

  • [自動解析]: ワークフローの最初のノードが API ノードである場合、[リクエストパラメーターを自動的に解析] をクリックして、この API ノードのリクエストパラメーターをワークフローのリクエストパラメーターに自動的にマッピングします。

• API ノードのリクエストパラメーター

  API ノードをクリックします。表示されるパネルで、[入力リクエストパラメーター] をクリックし、リクエストパラメーターの値を指定します。

  • リクエストパラメーターの値を指定しない場合、DataService Studio は親ノードによって返される JSON 文字列の最初のレイヤーにある同じパラメーターの値を取得し、その値をリクエストパラメーターに割り当てます。

    説明

    現在のノードがワークフローの最初のノードである場合、このノードのリクエストパラメーターの値は、ワークフローの同じパラメーターに割り当てられます。

  • リクエストパラメーターの値を指定した場合、DataService Studio は指定した値を使用します。

    説明

    指定された祖先ノードによって返される特定のパラメーターの値を参照するには、JSONPath 式を使用する必要があります。

• API ノードのレスポンスパラメーター

  API ノードをクリックします。表示されるパネルで、[出力結果の設定] を選択し、JSON 式を使用してノードの出力をカスタマイズします。次のサンプルコードは例を示しています。

  {
    "return1":"$.data.rows.user_id", // return1 を data.rows.user_id に設定
    "return2":"$.data.rows.user_name" // return2 を data.rows.user_name に設定
  }

• Python ノードのリクエストパラメーター

  Python ノードをクリックします。表示されるパネルで、[リクエストパラメーター] フィールドにリクエストパラメーターを指定します。

• Python ノードのレスポンスパラメーター

  Python ノードをクリックします。表示されるパネルで、[出力結果の設定] を選択し、JSON 式を使用してノードの出力をカスタマイズします。次のサンプルコードは例を示しています。

  {
    "return1":"$.data.rows.user_id", // return1 を data.rows.user_id に設定
    "return2":"$.data.rows.user_name" // return2 を data.rows.user_name に設定
  }

例

1. DataService Studio ページに移動します。

   DataWorks コンソール にログオンします。上部のナビゲーションバーで、目的のリージョンを選択します。左側のナビゲーションペインで、[データ開発とガバナンス] > ＞ [dataservice Studio] を選択します。表示されるページで、ドロップダウンリストから目的のワークスペースを選択し、[dataservice Studio に移動] をクリックします。

2. API を登録します。

   この例では、登録方法を使用して API を作成します。

   1. 左側のナビゲーションペインで、 アイコンをクリックして [サービス開発] ページに移動します。

   2. アイコンにポインターを移動し、[API の作成] > [API の登録] を選択します。

   3. [API の登録] ダイアログボックスで、ビジネス要件に基づいてパラメーターを設定します。詳細については、「API の登録」をご参照ください。

   4. [OK] をクリックします。

3. 関数を登録します。

   1. [サービス開発] タブで、 アイコンにポインターを移動し、[関数の作成] > [python 関数の作成] を選択します。

      目的のビジネスプロセスを展開し、[関数] を右クリックして、[関数の作成] > [python 関数の作成] を選択することもできます。

   2. [python 関数の作成] ダイアログボックスで、ビジネス要件に基づいてパラメーターを設定します。詳細については、「関数の管理」をご参照ください。

   3. [OK] をクリックします。

   4. 関数の設定タブで、[コードの編集] セクションに次のコードを入力します。

      # -*- coding: utf-8 -*-
      # event (str) : フィルター内では API の結果、それ以外の場合はパラメーター
      # context : 環境情報、一時的に使用しない
      # インポートモジュール制限: json,time,random,pickle,re,math
      import json
      def handler(event,context):
          # 文字列を JSON オブジェクトにロード
          obj = json.loads(event)
          # ここにコードを追加
          # 追加終了
          return obj

   5. [環境設定] セクションで、[メモリ] パラメーターと [関数のタイムアウト] パラメーターを設定します。

   6. ツールバーの アイコンをクリックします。

4. ワークフローを作成します。

   1. [サービス開発] タブで、 アイコンにポインターを移動し、[ワークフローの作成] を選択します。

      目的のビジネスプロセスを展開し、[ワークフローの作成] を右クリックして、[ワークフローの作成] を選択することもできます。

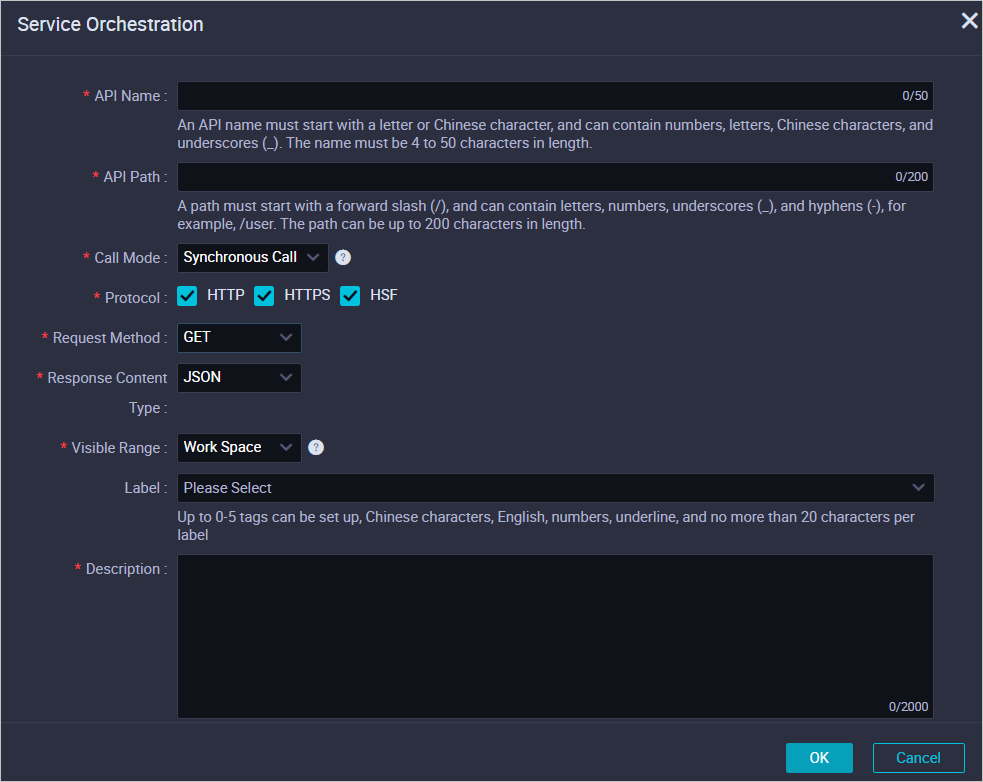

   2. [ワークフローの作成] ダイアログボックスで、ビジネス要件に基づいてパラメーターを設定します。



      パラメーター	説明
      [API 名]	API の名前。名前は 4 ～ 50 文字で、英字、数字、アンダースコア (_) を使用できます。名前は英字で始める必要があります。
      [API パス]	API を保存するパス。例: /user。 説明 パスは最大 200 文字で、英字、数字、スラッシュ (/)、アンダースコア (_)、ハイフン (-) を使用できます。パスはスラッシュ (/) で始める必要があります。
      [プロトコル]	API で使用するプロトコル。有効な値: [HTTP] および [HTTPS]。 HTTPS を使用して API を呼び出す必要がある場合は、API が API Gateway に公開された後、API Gateway コンソールで API に独立ドメイン名を関連付ける必要があります。また、API Gateway コンソールに Secure Sockets Layer (SSL) 証明書をアップロードする必要があります。詳細については、「API の HTTPS ベースの呼び出しを有効にする」をご参照ください。
      [リクエストメソッド]	リクエストメソッド。有効な値: [GET] および [POST]。
      [レスポンスコンテンツタイプ]	API のレスポンス形式。値を [JSON] に設定します。
      [表示範囲]	API が表示されるユーザーの範囲。有効な値: [ワークスペース]: API は現在のワークスペースのすべてのメンバーに表示されます。 [プライベート]: API は所有者のみに表示され、API の権限を他のメンバーに付与することはできません。 説明 このパラメーターを [プライベート] に設定すると、ワークスペース内の他のメンバーは API リストで API を表示できません。
      [ラベル]	API に追加するタグ。[ラベル] ドロップダウンリストからタグを選択します。 説明 タグは最大 20 文字で、英字、数字、アンダースコア (_) を使用できます。ワークフローには最大 5 つのタグを設定できます。
      [説明]	API の説明。説明は最大 2,000 文字です。
      [保存先フォルダー]	ワークフローを保存するフォルダー。

   3. [OK] をクリックします。

5. ワークフローを設定します。

   1. ワークフローの設定タブで、ノードを DAG にドラッグし、ノードを接続します。次の図は例を示しています。



   2. [API1] ノードをクリックします。表示されるパネルで、[API の選択] ドロップダウンリストから登録した API を選択し、[出力結果の設定] を選択して、{"user_id":"$.data[0].id"} と入力します。



      JSONPath 式を使用してレスポンスパラメーターを設定します。パラメーターの値を取得するための構文は ${NodeA.namea} で、リクエストパラメーターを設定する場合と同じです。{"user_id":"$.data[0].id"} は、data 配列の最初の要素の id パラメーターの値を user_id パラメーターに割り当てます。その後、API1 ノードは JSON 形式で {"user_id":"value"} を返します。

   3. [PYTHON1] ノードをクリックします。表示されるパネルで、[関数の選択] ドロップダウンリストから登録した関数を選択します。

   4. [SWITCH1] ノードをクリックします。表示されるパネルで、[分岐条件の設定] をクリックします。

      親ノードのレスポンスパラメーターに基づいて条件式を入力できます。たとえば、${ノード ID.パラメーター}>1 または $.パラメーター>1 形式で式を入力できます。条件式は、次の演算子をサポートしています: ==、!=、>=、>、<=、<、&&、!、()、+、-、*、/、%。

      この例では、user_id パラメーターは API1 ノードのレスポンスパラメーターであり、SWITCH1 ノードのリクエストパラメーターとして使用されます。

      分岐ノード 1: $.user_id != 1 は、user_id パラメーターの値が 1 でない場合に分岐ノード 1 が実行されることを示します。
      分岐ノード 2: $.user_id == 1 は、user_id パラメーターの値が 1 の場合に分岐ノード 2 が実行されることを示します。

   5. [終了] ノードをクリックします。次に、右側のナビゲーションペインの [レスポンスパラメーター] タブをクリックし、レスポンスパラメーターを設定します。

6. ワークフローをテストします。

   1. 右上隅の [テスト] をクリックします。

   2. [API のテスト] ダイアログボックスで、[決定] をクリックします。

   3. 設定タブの下部にある [操作ログ] タブと [実行結果] タブで、実行ログと実行結果を表示します。
