DataV:プロセス制御

シングルパス評価

条件評価ノードは、If条件評価ノードの一部です。 定義済みの条件が満たされると、Satisfiedイベントがトリガーされます。

シナリオ

例えば、シナリオは、スイッチステータスに基づいてレイヤの表示効果をトリガすることを含み得る。 シングルパス評価ノードは、スイッチの現在のステータスを評価できます。 スイッチがオンの場合、レイヤーが表示されます。

使用状況

[シングルパス評価] ノードをブループリントキャンバスに追加して、[シングルパス評価] ノードでサポートされているイベント /アクションを表示し、パラメーターを設定します。 追加の方法については、「論理ノードの使用」をご参照ください。

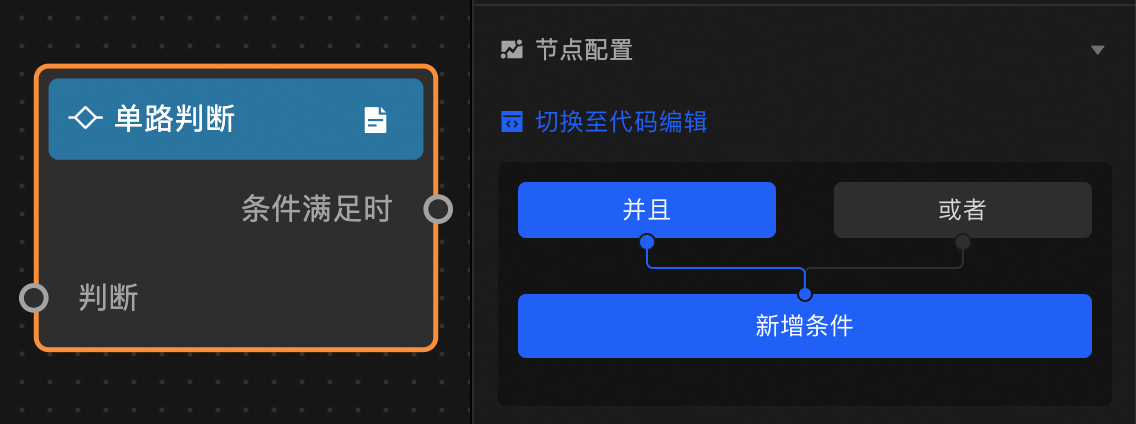

ノード設定

状態評価は、ビジュアルインターフェイスまたはコード編集を使用して構成できます。

• ビジュアルエディター: すべての条件を満たすにはANDモードを、任意の条件を満たすにはorモードを選択します。

• コードエディター: データフィルターを追加してフィルター条件を記述します。 結果はBOOLEAN型です。 結果がTRUEの場合、Condition Satisfiedイベントがトリガーされます。 複数のデータフィルターを追加できます。

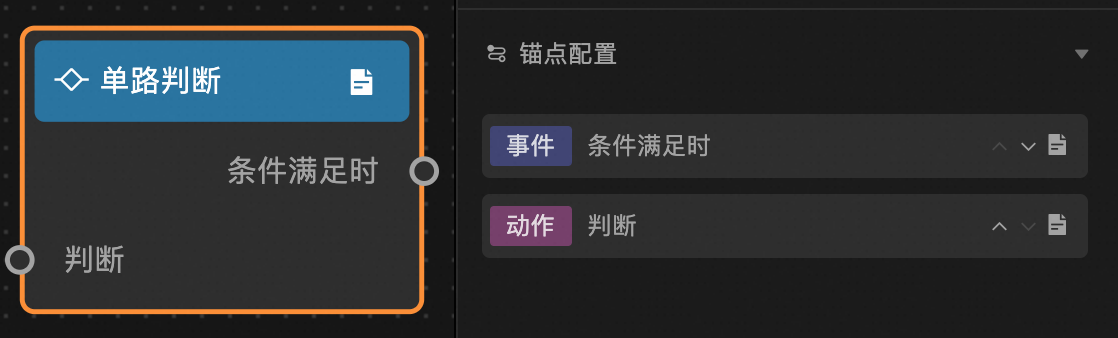

アンカー設定

イベント /アクションパラメーターの説明

条件評価

条件評価ノードは、If-Else条件評価ノードの一部です。 事前定義された条件が満たされるとSatisfiedイベントがトリガーされ、それ以外の場合はNot Satisfiedイベントがトリガーされます。

シナリオ

例えば、2つのレイヤの可視性効果がスイッチ状態に基づいて制御されるシナリオを考える。 Condition Evaluationノードは、スイッチの現在のステータスを判断できます。 スイッチがオンの場合、レイヤーAのみが表示され、オフの場合、レイヤーBのみが表示されます。

使用状況

[条件評価] ノードをブループリントキャンバスに追加して、[条件評価] ノードでサポートされているイベント /アクションを表示し、パラメーターを設定します。 追加の方法については、「論理ノードの使用」をご参照ください。

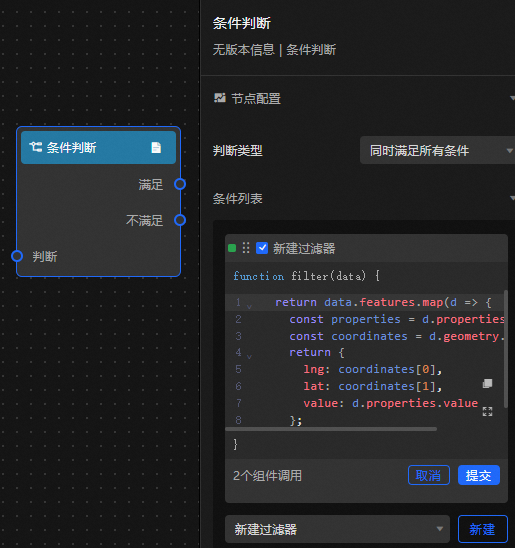

ノード設定

設定アイテムの説明

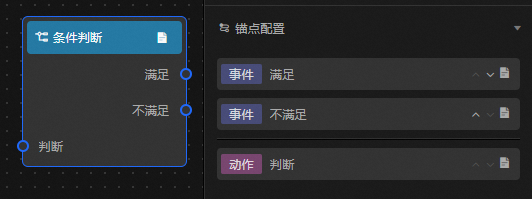

アンカー設定

イベント /アクションパラメーターの説明

マルチパス評価

Case-Whenノードの一部であるマルチパス評価ノードは、祖先ノードの出力結果を評価し、最初の条件を満たす子孫ノードをトリガーして、対応するアクションを実行します。

シナリオ

たとえば、[数値入力ボックス] の現在の入力値に基づいてマップ散布点の色を設定します。 マルチパス評価ノードは、現在の入力値がどの範囲に入るかを決定し、それによって散乱点色の設定をトリガすることができる。 たとえば、設定項目で、値が100より大きい場合は赤、50〜100の場合は黄色、50未満の場合は青に設定します。

使用状況

[マルチパス評価] ノードをブループリントキャンバスに追加して、[マルチパス評価] ノードでサポートされているイベント /アクションを表示し、パラメーターを設定します。 追加の方法については、「論理ノードの使用」をご参照ください。

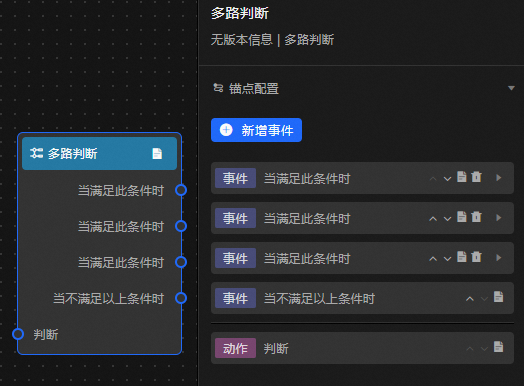

イベント /アクションパラメーターの説明

設定アイテムの説明

タイマー

Timerノードは、遅延タイミング、固定小数点タイミング、ループ遅延タイミング、およびループサイクルタイミングをサポートします。

シナリオ

タイマーは、タイミングが必要なシナリオに適しています。 タイムカウントが構成アイテムで設定されたタイムポイントに達すると、タイマーノードは [タイミングポイントに到達したとき] イベントをトリガーし、祖先ノードの結果を出力し、その後のアクションをトリガーします。

使用状況

Timerノードをブループリントキャンバスに追加して、Timerノードでサポートされているイベント /アクションを表示し、パラメーターを設定します。 追加の方法については、「論理ノードの使用」をご参照ください。

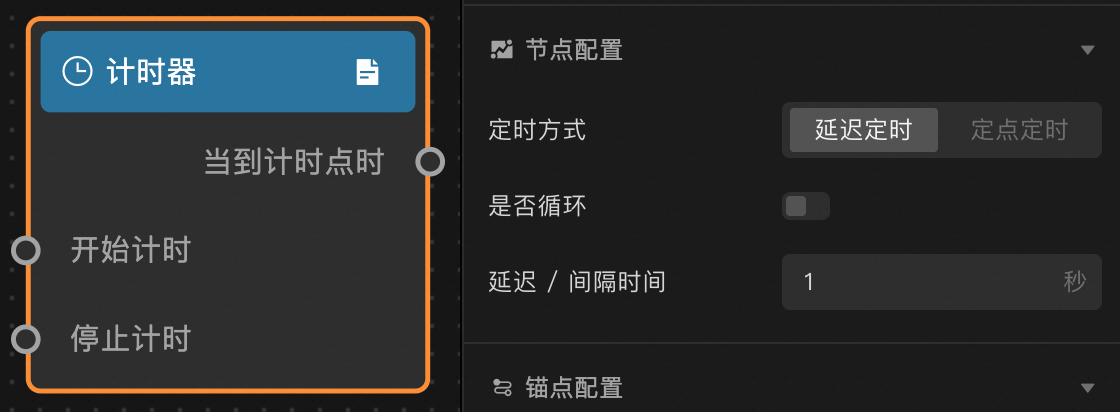

ノード設定

設定アイテムの説明

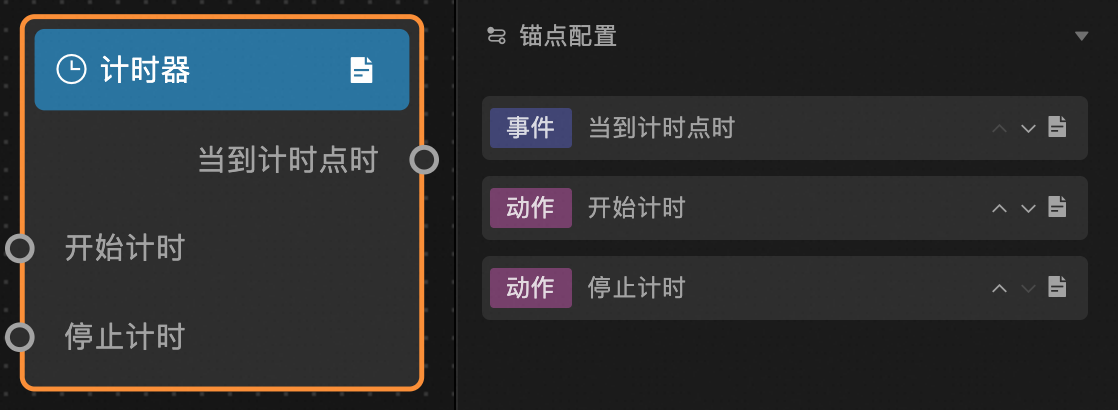

アンカー設定

イベント /アクションパラメーターの説明

シーケンシャル実行

シーケンシャル実行ノードの一部であるシーケンシャル実行ノードは、先祖ノードの出力結果の現在のメソッドをフィルタリングしてから、子孫ノードに渡して対応するアクションを実行します。

シナリオ

たとえば、さまざまなシナリオでデータパネルを切り替える必要がある場合、各シナリオには多くのデータパネルがあります。 まず、シナリオAに関連するデータパネルを切り替え、次にシナリオBに関連するデータパネルを切り替えます。シーケンシャル実行ノードを使用して、さまざまなシナリオのデータパネルをグループ化し、最初にA、次にBの順序で実行できます。

使用状況

シーケンシャル実行ノードをブループリントキャンバスに追加して、シーケンシャル実行ノードでサポートされているイベントまたはアクションを表示し、パラメーターを設定します。 追加の方法については、「論理ノードの使用」をご参照ください。

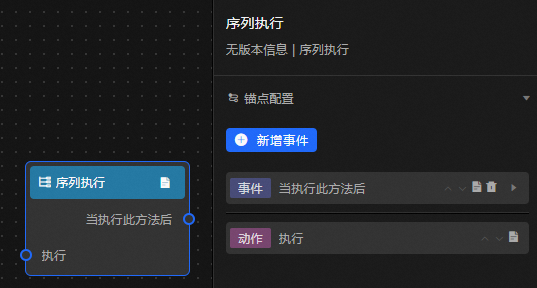

イベントまたはアクションパラメーターの説明

設定アイテムの説明

WebSocketノード

websocketノードは、画面間通信を容易にします。 各メッセージは、メッセージ名およびデータからなる。 メッセージ名は設定項目でカスタマイズされ、データは前のノードの出力結果です。

シナリオ

websocketノードは、複数のエンドポイント間のコマンドおよびデータ送信に使用されます。 例えば、大画面とモバイル端末との間、または大画面とタッチスクリーン端末との間のデータ伝送である。

使用状況

websocketノードを使用するには、ブループリントキャンバスに追加し、websocketノードでサポートされているイベント /アクションを表示し、パラメーターを設定します。 メソッドの追加については、「論理ノードの使用」をご参照ください。

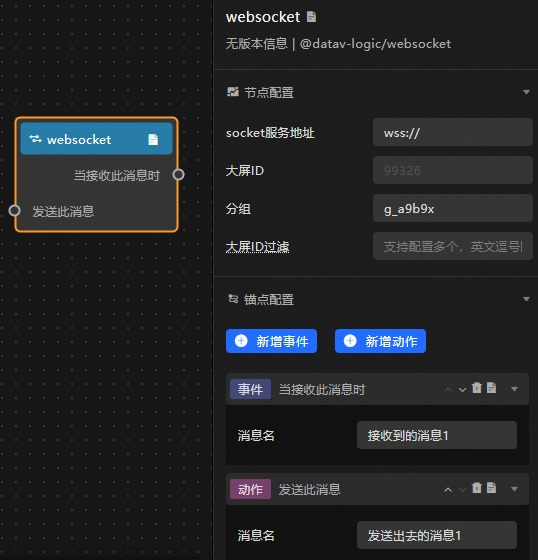

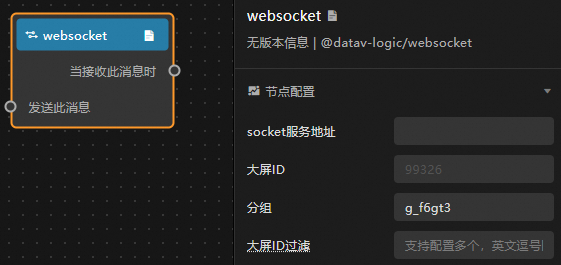

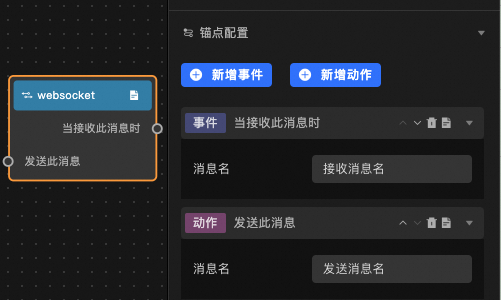

ノード設定

設定アイテムの説明

アンカー設定

イベント /アクションパラメーターの説明

設定例

メッセージを登録する

websocketノードは、次の形式でメッセージを送信します。

{
  event: "register",
  data: {
    sid: "407194",                                      // Screen ID
    name: "Data source controlled mode test",           // Screen name
    group: "Default group"                              // Default group
  },
  callback: "callback_15832235175585251131307383912" // Current registration timestamp, automatically generated
}

websocketノードサービスが登録メッセージを受信した後、登録を成功させるには次のメッセージを返す必要があります。

{
  event: "callback_15832235175585251131307383912",   // Return the same registration timestamp as before
  data: {
    isError: false,                                  // Set to false
    data: "ok"
  }
}

メッセージを送信

websocketノードは、次の形式でメッセージを送信します。

{
  event: 'broadcast',
  data: {
    event: "Sent message 1",                         // Sent message name
    data: {}                                         // Data can be in any format
  }
}

メッセージを受け取る

websocketノードは、次の形式でメッセージを受信します。

{
  event: "broadcast_received message 1",             // broadcast_${received message name}
  data: {}                                           // Data can be in any format
}

トラブルシューティング

websocketサーバーに正常に接続できない場合は、次の手順で問題をトラブルシューティングできます。

1. HTTPSプロトコルでは、WSサービスに直接アクセスすることはできません。 WSSサービスを使用する必要があります。 独自のSSL証明書を使用してWSサービスエンドポイントをプロキシした後、HTTPSでアクセスできます。

2. F12ファンクションキーを使用して、ブラウザのデバッグページを開きます。 ブラウザのネットワークタブの下にあるWSタブをチェックして、接続プロンプト情報を確認します。 クロスドメイン構成が設定されていないこと、および接続によって返される応答ヘッダーでSec-WebSocket-Protocolがecho-protocolに設定されているかどうかを確認します。

3. 接続が成功したら、ドキュメント内のメッセージ形式に従ってパラメータを渡します。

WebSocket-proノード

websocket-proノードは、画面間通信ノードです。 websocketノードと比較して、より詳細な設定オプションを提供し、画面間通信の詳細をより適切に制御できます。 websocketノードと同様に、各メッセージはカスタムメッセージ名と前のノードから出力されたデータで構成されます。

シナリオ

websocketノードと同様に、websocket-proノードは、複数のエンドポイント間のコマンドおよびデータ送信に使用されます。

サービスの使い方

websocket-proノードをブループリントキャンバスに追加して、websocket-proノードの設定パラメーターを表示します。 追加の方法については、「論理ノードの使用」をご参照ください。

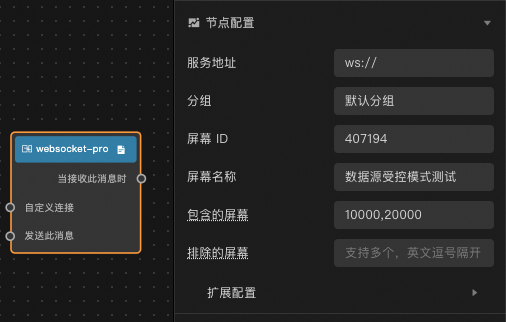

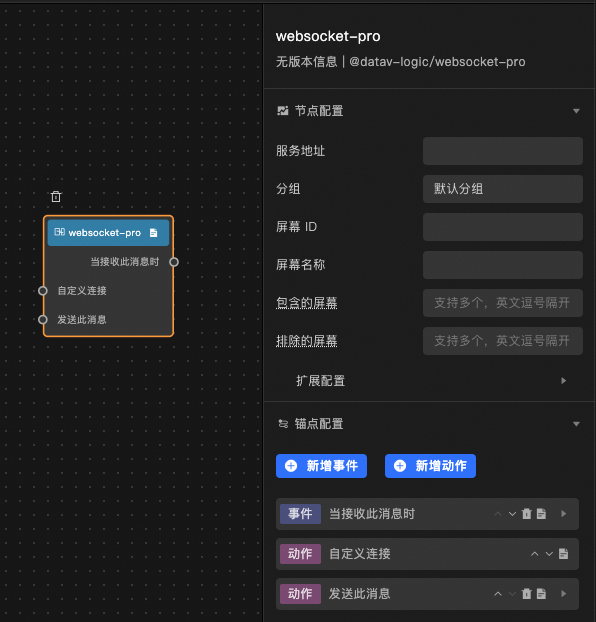

ノード設定

構成アイテムの説明

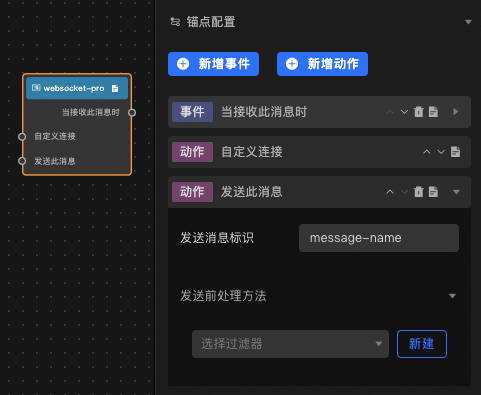

アンカー設定

イベント /アクションパラメーターの説明

設定例

登録メッセージ

websocket-proノードは、次の形式でメッセージを送信します。

{
	"source":"407194",
	"target":["10000","20000"]
	"data":{
		"name":"Data source controlled mode test",
		"group":"Default group",
		"hasCbMsg":true,
		"disconnectTime":60000
	},
	"event":"register"
}

websocket-proは、登録メッセージを受信した後、内部で登録メッセージを処理する必要があります。 登録が成功した場合、クライアントのhasCbMsgパラメータは、それを受領者に送信する必要があるかどうかを決定します。 クライアントが10秒以内に正常に登録されない場合は、クライアント接続を切断します。 送信メッセージの形式は次のとおりです。

{
  "event":"register",
  "source":"407194",
  "data":{
    "isError":false,
    "data":"ok"
  }
}

ハートビート検出

websocket-proノードがハートビート検出を有効にする場合、必要な確認応答形式は次のとおりです。

{
  "event": "heartbeat",
  "data": {
    "group": "Default group",
    "hasCbMsg":true,
    "disconnectTime": 60000
  }
}

送受信メッセージ

websocket-proノードは、以下のようにフォーマットされた一貫した送信 /受信メッセージ構造を有する。

{
  "event":"send_test",
  "source":"407194",
  "target":["10000","20000"],
  "data":{
    "zoom":12
  }
}
