このトピックでは、ご利用の可視化アプリケーションでウィジェットを配置する方法について説明します。ウィジェットのドラッグ、拡大縮小、回転、およびキーボードショートカットの使用が可能です。
操作 | 説明 |
ドラッグ | 1つまたは複数のウィジェットを選択し、マウスの左ボタンをクリックしたままドラッグします。
|
拡大縮小 | 1つまたは複数のウィジェットを選択します。マウスポインターをバウンディングボックスの近くに移動します。拡大縮小アイコンが表示されたら、マウスの左ボタンをクリックしたままドラッグします。 |
回転 | 1つまたは複数のウィジェットを選択します。マウスポインターをウィジェットの角の近くに移動します。回転アイコンが表示されたら、マウスの左ボタンをクリックしたままウィジェットを回転させます。 |

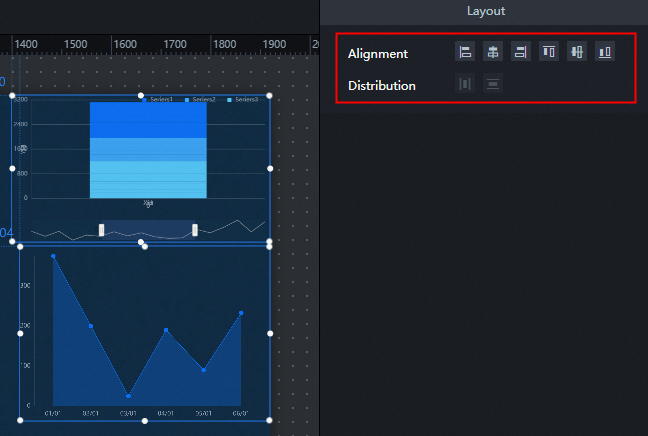

整列 | 複数のウィジェットを選択します。右側の構成パネルで、[整列] または [分散] アイコンをクリックします。
整列オプションには、左、水平方向中央揃え、右、上、垂直方向中央揃え、下が含まれます。ウィジェットを水平方向または垂直方向に自動的に分散することもできます。 |
不透明度の設定 | 単一のウィジェットまたはウィジェットグループを選択します。右側の構成パネル上部にある基本プロパティセクションで、ウィジェットまたはグループの不透明度を変更します。[不透明度] の横にある [+] または [-] アイコンをクリックするか、入力ボックスに値を入力します。 この機能により、可視化アプリケーションデザイナーは、プロダクトの視覚的要件に応じてアプリケーションを自由にデプロイできます。 |
ウィジェットのグループ化 | 詳細については、「アセットのグループ化」をご参照ください。 |
ウィジェットのロック | 詳細については、「アセットのロック」をご参照ください。 |
コンポーネントの非表示 | 詳細については、「アセットの非表示」をご参照ください。 |
コンポーネントのコピー | 詳細については、「アセットのコピー」をご参照ください。 |
ウィジェットの削除 | 詳細については、「アセットの削除」をご参照ください。 |
コンテキストメニュー | 可視化アプリケーションキャンバスまたはレイヤーリストで、ウィジェットを右クリックします。表示されるメニューから、[最前面へ移動]、[最背面へ移動]、[前面へ移動]、[背面へ移動]、[コピー]、[削除] などの操作を実行します。 説明 Enterprise Edition 以降のバージョンでは、グループ化、グループ解除、ロック、非表示などのより多くのコンテキストメニュー機能が提供されます。 |
サムネイル | DataV は、キャンバスの右下隅にサムネイル機能を提供します。この機能を使用して、キャンバス上のご利用の可視化アプリケーションのレイアウトを調整します。
説明 この機能は、Enterprise Edition 以降でのみ利用可能です。Basic Edition はこの機能をサポートしていません。 |
キーボードショートカット | ウィジェットのキーボードショートカット:
|
アイコンをクリックして、サムネイルを表示または非表示にします。
