DataV:使用方法-DataV-WS

DataV-WSサービス構造

DataV-WSは、静的ファイルサービスとWebSocketを統合します。 静的ファイルサービスは、ローカルモデルアドレスをロードするために使用されます。 ブループリントエディタでWebSocketを使用すると、追加の開発を行うことなく、同じネットワーク範囲内の複数のプロジェクトを接続できます。

DataV-WSドキュメントディレクトリ

DataV-WSの起動と停止

• Windows:

  1. DataV-WSインストールパッケージをダウンロードします。

  2. パッケージを解凍し、datav_ws_win.exeファイルをダブルクリックします。

  3. 返されたメッセージを表示します。 次の情報が表示される場合、DataV-WSが起動されます。

     Server listen on IPアドレス (例: 127.0.0.1):8181

     重要

     起動後にコマンドプロンプトを閉じないでください。

  4. DataV-WSサービスを有効にすると、WebSocketサービス、モデルサービス、および静的リソースサービスを開発してデモンストレーションできます。 詳細については、「DataV-WSサービスの設定」をご参照ください。

• LinuxまたはmacOS:

  1. 次のコマンドを実行して、DataV-WSインストールパッケージをダウンロードします。

     wget http://sh-conf.oss-cn-shanghai.aliyuncs.com/doc_files/datav_ws.zip

  2. パッケージを解凍し、ターミナルを起動し、サービスディレクトリ (datav-wsなど) に入ります。

  3. 次のコマンドを実行します。 デフォルトでは、サービスはポート8181で開始されます。

     chmod 777 *
     sh exec.shスタート

     説明

     • sh exec.sh stopコマンドを実行して、DataV-WSを停止できます。

     • sh exec.sh restartコマンドを実行して、DataV-WSを再起動します。

  4. DataV-WSサービスを有効にすると、WebSocketサービス、モデルサービス、および静的リソースサービスを開発してデモンストレーションできます。 詳細については、「DataV-WSサービスの設定」をご参照ください。

DataV-WSの設定

WebSocketと静的ファイルサービスを設定できます。

• WebSocketを設定します。

  • 開発:

    1. DataV-WSサービスをローカルで起動します。 詳細については、「DataV-WSサービスの開始と停止」をご参照ください。

    2. ログイン DataVコンソール

    3. 空のDataVプロジェクトを作成します。

    4. [キャンバスエディター] ページの左上隅にある [ブループリントエディター] アイコンをクリックして、[ブループリントエディター] ページに切り替えます。

    5. ブループリントエディターで、WebSocketノードをキャンバスにドラッグ&ドロップします。

    6. ブループリントエディターでWebSocketノードをクリックし、Socket Endpointをws:// 127.0.0.1:8181に設定します。

  • デモ:

    1. デモマシンまたは同じネットワークセグメント内のマシンでDataV-WSサービスを開始します。 詳細については、「DataV-WSサービスの開始と停止」をご参照ください。

    2. WebSocketノードを追加します。 WebSocketノードのSocket Endpointをws:// デモサーバーのIP address: 8181に設定します。 2つのWebSocketノードを使用するプロジェクトは、互いに通信できます。

• モデルサービスを設定します。

  • 開発:

    1. DataV-WSサービスをローカルで起動します。 詳細については、「DataV-WSサービスの開始と停止」をご参照ください。

    2. DataV-WSサービスのassetsフォルダーにモデルを配置します。

    3. ログイン DataVコンソール

    4. 空のDataVプロジェクトを作成します。

    5. 詳細については、キャンバスエディターの「アセットの追加」をご参照ください。 キャンバスエディターページで、必要なDataV 3Dエンジンコンポーネントを作成し、モデルローダーコンポーネントを追加します。

       説明

       DataV 3Dエンジンは非汎用コンポーネントです。 このコンポーネントを使用する必要がある場合は、使用する前にDataV営業スタッフに連絡してオフラインで購入してください。

    6. model Loaderコンポーネントのモデルアドレスをhttp:// IP address: 8181 /Modelファイル名に設定します。

  • デモ:

    1. 開発段階で生成されたdatav_wsフォルダーを、同じネットワークセグメント上のデモマシンにコピーします。

    2. デモマシンでDataV-WSサービスを開始します。 詳細については、「DataV-WSサービスの開始と停止」をご参照ください。

    3. サービスのモデルコンテンツを取得するために、デモンストレーションが必要なビジュアライゼーションアプリケーションを開きます。

• 静的ファイルサービスを設定します。

  1. DataV-WSサービスをローカルで起動します。 詳細については、「DataV-WSサービスの開始と停止」をご参照ください。

  2. イメージなどの静的リソースをDataV-WSサービスのアセットフォルダーに配置します。

  3. ログイン DataVコンソール

  4. 空のDataVプロジェクトを作成します。

  5. 詳細については、キャンバスエディターの「アセットの追加」をご参照ください。 キャンバスエディターで、必要な単一画像ウィジェットを作成します。

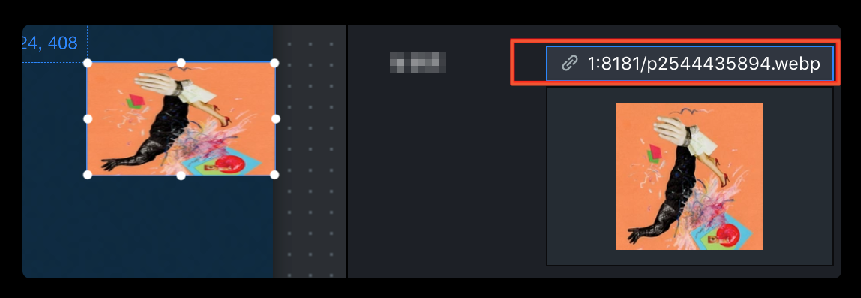

  6. Single imageコンポーネントの背景画像編集ボックスのファイルアドレスをhttp:// IP address: 8181/p2544435894.webpに設定します。
