DataV:[Range Column Chart] ウィジェット

チャートスタイル

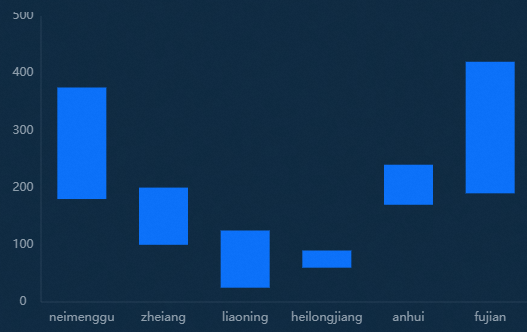

レンジ棒グラフは棒グラフの一種であり、さまざまなメッシュデータのレンジ分布の違いをより明確に示すことができます。 データの最小値と最大値の範囲を取得して、さまざまなカテゴリの縦棒グラフのデータスタイルを表示できます。

設定パネル

• [設定の検索]: キャンバスエディターの右側のパネルで、[設定] タブをクリックし、右上隅の [設定の検索] をクリックします。 検索ボックスに必要な設定項目を入力し、検索アイコンをクリックして設定項目をすばやく見つけます。 あいまい一致はサポートされていません。 詳細については、「」をご参照ください。

• Size: ピクセルの幅と高さを含むウィジェットのサイズを示します。 アイコンをクリックすると、ウィジェットの幅と高さを比例調整できます。 このアイコンをもう一度クリックすると、必要に応じて幅と高さを調整できます。

• 位置: ウィジェットの位置。ピクセルXとYの座標で示されます。 X座標は、ウィジェットの左上隅とキャンバスの左枠の間のピクセル距離を示します。 Y座標は、ウィジェットの左上隅とキャンバスの上枠の間のピクセル距離を示します。

• 回転角度: ウィジェットの中心点を回転点として使用する回転の角度。 単位は度 (°) です。 次のいずれかの方法を使用して、ウィジェットの回転角度を制御できます。

  • 回転角度スピンボックスに角度を直接入力するか、プラス記号 ([+]) またはマイナス記号 ([-]) をクリックして、回転角度スピンボックスの値を増減します。

  • アイコンの黒い点をドラッグします。

  • アイコンをクリックして、ウィジェットを水平に反転します。

  • アイコンをクリックして、ウィジェットを垂直に反転します。

• 不透明度: ウィジェットの不透明度。 有効な値: 0と1。 このパラメーターが0に設定されている場合、ウィジェットは非表示になります。 このパラメーターが1に設定されている場合、ウィジェットは完全に表示されます。 デフォルト値: 1

• チャート

  • マージン: 縦棒グラフ領域とウィジェットの上下左右の境界線との間の距離。 単位: ピクセル。 デフォルト値: pixels。 アイコンをクリックして、カスタムマージンの表示を制御します。

  • 列の幅: 列の幅。 カスタム幅が大きすぎると、同じグループ内の異なる列が重複します。 幅の値は慎重に設定してください。 アイコンをクリックして、カスタム列幅の表示を制御します。

  • 値ラベル: 各列の値ラベルのスタイル。 アイコンをクリックすると、値のラベルを表示または非表示にできます。

    パラメーター	説明
    トップラベル	列の上の値ラベルテキストのスタイル (フォント、テキストの太さ、フォントサイズ、上部ラベルテキストの色など) 。
    ボトムラベル	列の下のラベルテキストのフォント、テキストの太さ、フォントサイズ、色など、列の下の値のラベルテキストのスタイル。

  • 凡例: 縦棒グラフの凡例スタイル。 凡例のスタイルは、データパネルに複数の一連のフィールドデータが含まれている場合に有効になります。 アイコンをクリックして、凡例を表示または非表示にできます。

    パラメーター	説明
    ページング許可	スイッチをオンにすると、凡例の数が多すぎて配置できない場合にページをめくることができます。 スイッチをオフにすると、ページめくりはできません。
    レイアウト	ウィジェットの開始座標を基準とした凡例の位置。 有効な値: Top Left、Top Center、Top Right、Bottom Left、Bottom Center、Bottom Right。

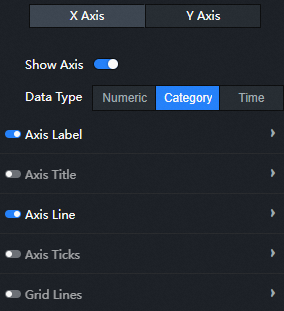

• 座標軸: X軸またはY軸を選択できます。

  • X軸

    • 軸を表示: スイッチをオンにすると、ウィジェットのx軸スタイルが表示されます。 スイッチをオフにすると、ウィジェットのx軸スタイルは表示されません。

    • データ型: x軸上のデータの型。

      パラメーター	説明
      数値	整数や浮動小数点数などの数値データをサポートします。
      カテゴリ	文字や文字列などのカテゴリタイプのデータがサポートされています。
      時間	時間タイプのデータは、データ形式を設定する必要があります。

    • 軸ラベル: 縦棒グラフのx軸ラベルのスタイル。 アイコンをクリックすると、x軸ラベルを表示または非表示にできます。

      パラメーター	説明
      データフォーマット	表示するデータ形式。 このパラメーターは、時間ベースおよび数値データに対してのみ有効です。 YYYY/MM/DD HH:mm:ss時間、整数参照dおよび浮動小数点参照 .1fを参照してください。
      テキストスタイル	x軸ラベルテキストのフォントスタイル、太さ、フォントサイズ、および色。
      ラベル表示	x軸ラベルのx軸方向とy軸方向のオフセット、およびラベルの配置角度。 有効な値: 水平、斜め、および垂直。
      数量	x軸ラベルによって表示される数値。 アイコンをクリックして、x軸ラベルの数を指定できます。

    • 軸タイトル: 縦棒グラフのx軸タイトルのスタイル。 アイコンをクリックすると、x軸のタイトルを表示または非表示にできます。

      パラメーター	説明
      タイトル	x軸タイトルのテキストコンテンツ。
      オフセット	x軸タイトルのオフセット値。 単位: ピクセル
      テキストスタイル	x軸タイトルテキストのフォントスタイル、テキストの太さ、フォントサイズ、および色。

    • 軸線: 縦棒グラフのx軸のスタイル。 アイコンをクリックして、x軸を表示できます。

      色: x軸の色。

    • 軸目盛り: 縦棒グラフのx軸目盛りのスタイル。 アイコンをクリックして、x軸の目盛りを表示または非表示にすることができます。

      パラメーター	説明
      カラー	x軸の目盛りの色。
      長さ	x軸の目盛りの長さ。

    • グリッド線: 縦棒グラフのx軸グリッド線のスタイル。 アイコンをクリックすると、x軸のグリッド線を表示または非表示にできます。

      色: x軸のグリッド線の色。

  • Y軸

    • 軸を表示: スイッチをオンにすると、ウィジェットのy軸スタイルが表示されます。 スイッチをオフにすると、ウィジェットのy軸スタイルは表示されません。

    • データ形式: y軸ラベル値の表示形式。 [デフォルト] 、11 (整数) 、11.1 (フロート) 、11.11 (フロート) 、11% 、11.1% 、または11.11% を選択できます。

    • 軸ラベル: 縦棒グラフのy軸ラベルのスタイル。 アイコンをクリックすると、y軸ラベルを表示または非表示にできます。

      パラメーター	説明
      テキストスタイル	y軸ラベルテキストのフォントスタイル、テキストの太さ、フォントサイズ、色。
      ラベル表示	x軸方向とy軸方向のy軸ラベルのオフセットと、ラベルが配置されている角度。 検証: 水平、斜め、垂直。
      数量	y軸ラベルは数量値を表示します。 アイコンをクリックして、y軸ラベルの数を指定できます。

    • 軸タイトル: 縦棒グラフのy軸タイトルのスタイル。 アイコンをクリックすると、y軸のタイトルを表示または非表示にできます。

      パラメーター	説明
      タイトル	y軸タイトルのテキストコンテンツ。
      オフセット	y軸上のタイトルのオフセット値。 単位: ピクセル
      テキストスタイル	y軸上のタイトルテキストのフォントスタイル、テキストの太さ、フォントサイズ、および色。

    • 軸線: 縦棒グラフのy軸のスタイル。 アイコンをクリックして、y軸を表示できます。

      色: y軸の色。

    • 軸目盛り: 縦棒グラフのy軸目盛りのスタイル。 アイコンをクリックすると、y軸の目盛りを表示または非表示にできます。

      パラメーター	説明
      カラー	y軸上の目盛りの色。
      長さ	y軸の目盛りの長さ。

    • グリッド線: 縦棒グラフのy軸グリッド線のスタイル。 アイコンをクリックすると、y軸グリッド線を表示または非表示にできます。

      色: y軸上のグリッド線の色。

• シリーズ

  • データシリーズ: 右側のまたはアイコンをクリックして、データシリーズを追加または削除します。 またはアイコンをクリックして、複数のデータ系列の配置スタイルを設定します。 アイコンをクリックして、選択したデータ系列設定をコピーし、同じ設定のデータ系列を追加します。

    パラメーター	説明
    マッピング間	sフィールド値: データ系列マッピング値。カスタマイズ可能です。 フィールドが空の場合、システムはコンポーネントデータ内のsのフィールド値を系列フィールドマッピング値として表示します。 このパラメーターが空でない場合は、データが返される順序を確認する必要があります。 シリーズ名: データシリーズの表示名。カスタマイズ可能です。 説明 このパラメーターは、[設定項目の有効化] [シリーズマッピング] を選択した場合にのみ有効になります。
    塗りつぶしの色	このシリーズの下の縦棒グラフの塗りつぶしの色。

  • シリーズマッピング: スイッチをオンにすると、このパラメーターはデータにシリーズs値が含まれている場合に有効になります。 [Mapping Between] パラメーターを使用して、特定のシリーズの色と名前を設定できます。 スイッチをオフにすると、[マッピング間] 設定項目は無効になります。

• その他

  ヒント: プレビューページまたは公開ページで、ポインターを上に移動するか、縦棒グラフをクリックしたときに表示されるダイアログボックスのスタイル。 アイコンをクリックして、ダイアログボックスをオンまたはオフにします。

  パラメーター	説明
  テキストスタイル	ダイアログボックス内のテキストのスタイル (フォントスタイル、太さ、フォントサイズ、色など) 。
  インジケータ	インジケーターの幅、線の種類、色など、プロンプトインジケーターのスタイル。 アイコンをクリックして、インジケータスタイルをオンまたはオフにします。
  背景ボックス	ダイアログボックスの背景ボックススタイル。 背景色: ダイアログボックスの背景色。 パディング: ダイアログボックスの内側の余白。 単位: ピクセル。 国境 枠の幅: ダイアログボックスの枠のサイズ。 単位: ピクセル。 枠の色: ダイアログボックスの枠の色。

データパネル

設定フィールドの説明

相互作用パネル

Blueprint Editorでのインタラクションの設定

1. キャンバスエディターで、レイヤーパネルでウィジェットを右クリックし、[ブループリントエディターに追加] を選択します。

2. ページの左上隅にあるアイコンをクリックします。

3. Blueprint Editorで、[追加ノード] ペインの [列チャート] ウィジェットをクリックします。 次の図に示すように、キャンバス上の縦棒グラフのパラメーターを表示できます。

   • イベント

     イベント	説明
     データインタフェース要求の完了時	イベントは、データインターフェイス要求が応答され、フィルターによって処理された後、処理されたJSONデータでトリガーされます。 特定のデータ例の詳細については、キャンバスエディターの右側の構成パネルにある [データ] タブの [データ応答結果] セクションをご参照ください。
     データインタフェース要求の失敗	データインターフェイス要求が失敗したときに返され (要求はネットワークの問題またはインターフェイスのエラーが原因である可能性があります) 、フィルターによって処理されるイベント。 イベントは、処理されたJSONデータもスローします。 特定のデータ例の詳細については、キャンバスエディターの右側の構成パネルにある [データ] タブの [データ応答結果] セクションをご参照ください。
     データ項目のクリック時	間隔範囲ヒストグラムの列がクリックされたときに発生するイベントで、その列に対応するデータ項目も発生します。
     凡例のクリック時	間隔範囲ヒストグラムの凡例がクリックされたときに発生するイベントで、凡例に対応するデータ項目も発生します。

   • Action

     Action	説明
     要求データインタフェース	このアクションは、サーバーデータを再度要求するために実行されます。 アップストリームデータ処理ノードまたはレイヤノードによって送信されたデータは、パラメータとして使用される。 たとえば、APIデータソースがhttps:// api.testに設定され、Request data Interfaceに渡されるデータが { id: '1'} に設定されている場合、最終的なリクエストインターフェイスはhttps:// api.test?id=1です。
     インポートデータインタフェース	ウィジェットのデータがその描画フォーマットに従って処理された後、ウィジェットは再描画のためにインポートされる。 サーバーデータを再度リクエストする必要はありません。 特定のデータ例の詳細については、キャンバスエディターの右側の構成パネルにある [データ] タブの [データ応答結果] セクションをご参照ください。
     ハイライト	データ項目に対応する要素を強調表示します。 参照データの例は以下の通りである。 return { "data": {}, "options": { "style": { "stroke": "#f00" 、 "fill": "" }, "selectMode": "single" 、 "cancelHighlightFirst": false } }
     ハイライトをキャンセル	データ項目に対応する要素の強調表示をキャンセルします。 参照データの例は以下の通りである。 return { "data": {}, "options": { "mode": "single" } }
     クリアウィジェット	ウィジェットテキストは、パラメータを指定する必要なく消去されます。
     ウィジェット設定の更新	ウィジェットのスタイル設定は動的に更新されます。 この操作を実行する前に、キャンバスエディターでウィジェットをクリックし、右側のパネルの [設定] タブをクリックし、設定をコピーして...ウィジェット設定を取得します。 その後、Blueprint Editorでデータ処理ノードのスタイルフィールドを変更します。
     表示	ウィジェットを表示します。 参照データの例を次に示します。 return{ "animationType": "", "animationDuration": 1000, "animationEasing": "linear" }
     非表示	次の例は、ウィジェットを非表示にする方法を示しています。 return{ "animationType": "", "animationDuration": 1000, "animationEasing": "linear" }
     非表示 /表示	ウィジェットを表示するか非表示にするかを指定します。 参照データの例を次に示します。 return { "animationIn": { "animationType": "", "animationDuration": 1000, "animationEasing": "linear" }, "animationOut": { "animationType": "", "animationDuration": 1000, "animationEasing": "linear" } }
     移動	ウィジェットが指定された場所に移動されます。 参照データの例は以下の通りである。 return{ // The positioning type. to indicates absolute positioning, whereas by indicates relative positioning. The default value is to. "positionType": "to", // The location, which is indicated by the x and y coordinates. "attr": { "x": 0, "y": 0 }, // The animation type. "animation": { "enable": false, // The duration in which animation is displayed. "animationDuration": 1000, // The animation curve, which can be set to linear|easeInOutQuad|easeInOutExpo. "animationEasing": "linear" } }
