DataV:比較円グラフIウィジェット

チャートスタイル

パーセント円グラフチャートは円グラフの一種です。 基本的な円グラフと比較して、パーセンテージ円グラフグラフは、データの実際の値とパーセンテージ値を同時に表示できます。 2つのメトリックデータの比較を表示するのに適しています。 2つのデータ系列のみを設定できます。

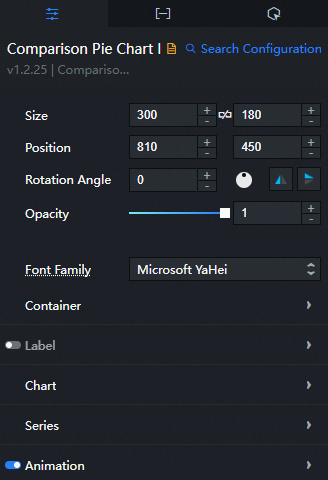

設定パネル

• [設定の検索]: キャンバスエディターの右側のパネルで、[設定] タブをクリックし、右上隅の [設定の検索] をクリックします。 検索ボックスに必要な設定項目を入力し、検索アイコンをクリックして設定項目をすばやく見つけます。 あいまい一致はサポートされていません。 詳細については、「」をご参照ください。

• Size: ピクセルの幅と高さを含むウィジェットのサイズを示します。 アイコンをクリックすると、ウィジェットの幅と高さを比例調整できます。 このアイコンをもう一度クリックすると、必要に応じて幅と高さを調整できます。

• 位置: ウィジェットの位置。ピクセルXとYの座標で示されます。 X座標は、ウィジェットの左上隅とキャンバスの左枠の間のピクセル距離を示します。 Y座標は、ウィジェットの左上隅とキャンバスの上枠の間のピクセル距離を示します。

• 回転角度: ウィジェットの中心点を回転点として使用する回転の角度。 単位は度 (°) です。 次のいずれかの方法を使用して、ウィジェットの回転角度を制御できます。

  • 回転角度スピンボックスに角度を直接入力するか、プラス記号 ([+]) またはマイナス記号 ([-]) をクリックして、回転角度スピンボックスの値を増減します。

  • アイコンの黒い点をドラッグします。

  • アイコンをクリックして、ウィジェットを水平に反転します。

  • アイコンをクリックして、ウィジェットを垂直に反転します。

• 不透明度: ウィジェットの不透明度。 有効な値: 0と1。 このパラメーターが0に設定されている場合、ウィジェットは非表示になります。 このパラメーターが1に設定されている場合、ウィジェットは完全に表示されます。 デフォルト値: 1

• フォントファミリ: ウィジェット内のすべてのテキストのフォント。 デフォルト値: Microsoft Yahei

• コンテナ

  パディング: 円グラフとウィジェットの左側の境界線および上下の境界線との間の距離。 単位: ピクセル。 大きすぎると、円グラフがグラフから外れます。

• ラベル: 円グラフのラベルスタイル。 アイコンをクリックすると、ラベルを表示または非表示にできます。

  パラメーター	説明
  フォントの色	上下のラベルの色は、カラーピッカー命令を参照することによって変更される。
  フォントサイズ	タグのフォントサイズ。 有効な値: 12 ~ 100
  フォントの太さ	ラベルのフォントの太さ。

• チャート

  パラメーター	説明
  半径	円グラフの半径。
  カラー	円グラフのパーセンテージの色。
  装飾カラー	円グラフの外側の枠と中心点の色。
  背景色	円グラフの背景色。
  フォントサイズ	円グラフ内のテキストのサイズ。 有効な値: 12 ~ 100
  フォントの太さ	円グラフ内のテキストのフォントの太さ。
  マージン	円グラフと4つの辺の間の距離。 Top: 円グラフの一番上のラベルと一番上のラベルの間の距離。 下: 円グラフの下のラベルと下のラベルの間の距離。 Left: 円グラフとアイコンの左側の間の距離。 右: 円グラフとアイコンの右側の間の距離。
  角度オフセット	円グラフ内のセクターの開始オフセット角度。 有効な値は 0～360 です。

• Series: 円グラフのデータ系列。 2つのシリーズは支えられます。 シリーズを追加または削除することはできません。

  • シリーズ1

    色: 円グラフ内のセクターの色。

  • シリーズ2

    色: 円グラフ内のセクターの色。

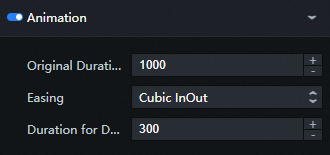

• アニメーション: 円グラフのアニメーション効果のスタイル。 アイコンをクリックすると、アニメーション効果を有効または無効にできます。

  • 元の期間: コンポーネントによってレンダリングされる最初のアニメーションの期間。 単位：ms。

  • イージング: アニメーションのイージング効果。 このシステムは、さまざまな共通の緩和効果を提供します。

  • データ更新の期間: ウィジェットデータが更新されたときのアニメーションの期間。 単位：ms。

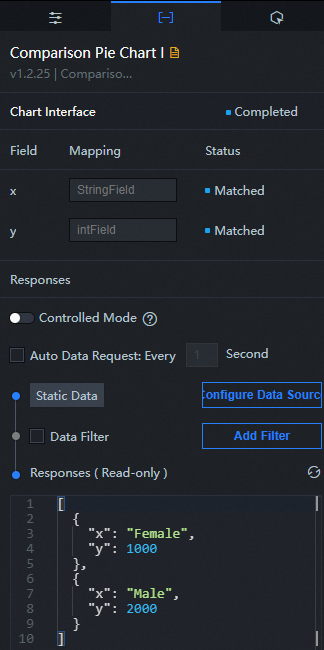

データパネル

設定フィールドの説明

相互作用パネル

このウィジェットはインタラクションイベントをサポートしていません。

Blueprint Editorでのインタラクションの設定

1. キャンバスエディターで、レイヤーパネルでウィジェットを右クリックし、[ブループリントエディターに追加] を選択します。

2. ページの左上隅にあるアイコンをクリックします。

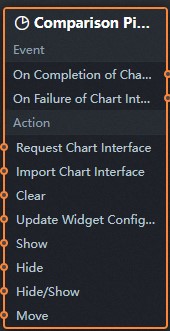

3. Blueprint Editorで、[インポートしたノード] ペインで [比較円グラフI] をクリックします。 次の図に示すように、キャンバスでパーセント円グラフパラメーターを表示できます。

   • イベント

     イベント	説明
     チャートインタフェース要求完了時	イベントは、データインターフェイス要求が応答され、フィルターによって処理された後、処理されたJSONデータでトリガーされます。 特定のデータ例の詳細については、キャンバスエディターの右側の構成パネルにある [データ] タブの [データ応答結果] セクションをご参照ください。
     チャートインタフェース要求の失敗時	データインターフェイス要求が失敗したときに返され (要求はネットワークの問題またはインターフェイスのエラーが原因である可能性があります) 、フィルターによって処理されるイベント。 イベントは、処理されたJSONデータもスローします。 特定のデータ例の詳細については、キャンバスエディターの右側の構成パネルにある [データ] タブの [データ応答結果] セクションをご参照ください。

   • Action

     Action	説明
     リクエストチャートインターフェイス	このアクションは、サーバーデータを再度要求するために実行されます。 アップストリームデータ処理ノードまたはレイヤノードによって送信されたデータは、パラメータとして使用される。 たとえば、APIデータソースがhttps:// api.testとして設定され、リクエストチャートインターフェイスに転送されるデータが { id: '1'} の場合、最終的なリクエストインターフェイスはhttps:// api.test?id=1です。
     インポートチャートインターフェイス	ウィジェットのデータがその描画フォーマットに従って処理された後、ウィジェットは再描画のためにインポートされる。 サーバーデータを再度リクエストする必要はありません。 特定のデータ例の詳細については、キャンバスエディターの右側の構成パネルにある [データ] タブの [データ応答結果] セクションをご参照ください。
     クリアウィジェット	ウィジェットテキストは、パラメータを指定する必要なく消去されます。
     ウィジェット設定の更新	ウィジェットのスタイル設定は動的に更新されます。 [設定] パネルで、[設定をクリップボードにコピー] をクリックして、コンポーネントの設定データを取得します。 その後、Blueprint Editorでデータ処理ノードのスタイルフィールドを変更します。
     表示	ウィジェットの例を次に示します。 return{ "animationType": "", "animationDuration": 1000, "animationEasing": "linear" }
     非表示	次の例は、ウィジェットを非表示にする方法を示しています。 return{ "animationType": "", "animationDuration": 1000, "animationEasing": "linear" }
     非表示 /表示	次の例は、ウィジェットを表示するか非表示にするかを示しています。 return { "animationIn": { "animationType": "", "animationDuration": 1000, "animationEasing": "linear" }, "animationOut": { "animationType": "", "animationDuration": 1000, "animationEasing": "linear" } }
     移動	ウィジェットを指定した場所に移動します。 参照データの例を次に示します。 return{ // The positioning type. to indicates absolute positioning, whereas by indicates relative positioning. The default value is to. "positionType": "to", // The location, which is indicated by the x and y coordinates. "attr": { "x": 0, "y": 0 }, // The animation type. "animation": { "enable": false, // The duration in which animation is displayed. "animationDuration": 1000, // The animation curve, which can be set to linear|easeInOutQuad|easeInOutExpo. "animationEasing": "linear" } }
