DataV:アイコンチャート-Double 11

チャートスタイル

Double 11のアイコン比率チャートは、他の基本チャートの一種です。 カスタムカテゴリアイコンとコンテンツをサポートし、アイコンを使用して2つのカテゴリの割合を視覚的に表示できます。 ダブル11のビジュアルアプリケーションでカテゴリの比率を表示するのに適しています。 たとえば、製品を購入する男性と女性の割合を示します。

設定パネル

• [設定の検索]: キャンバスエディターの右側のパネルで、[設定] タブをクリックし、右上隅の [設定の検索] をクリックします。 検索ボックスに必要な設定項目を入力し、検索アイコンをクリックして設定項目をすばやく見つけます。 あいまい一致はサポートされていません。 詳細については、「設定の検索」をご参照ください。

• Size: ピクセルの幅と高さを含むウィジェットのサイズを示します。 アイコンをクリックすると、ウィジェットの幅と高さを比例調整できます。 このアイコンをもう一度クリックすると、必要に応じて幅と高さを調整できます。

• 位置: ウィジェットの位置。ピクセルXとYの座標で示されます。 X座標は、ウィジェットの左上隅とキャンバスの左枠の間のピクセル距離を示します。 Y座標は、ウィジェットの左上隅とキャンバスの上枠の間のピクセル距離を示します。

• 回転角度: ウィジェットの中心点を回転点として使用する回転の角度。 単位は度 (°) です。 次のいずれかの方法を使用して、ウィジェットの回転角度を制御できます。

  • 回転角度スピンボックスに角度を直接入力するか、プラス記号 ([+]) またはマイナス記号 ([-]) をクリックして、回転角度スピンボックスの値を増減します。

  • アイコンの黒い点をドラッグします。

  • アイコンをクリックして、ウィジェットを水平に反転します。

  • アイコンをクリックして、ウィジェットを垂直に反転します。

• 不透明度: ウィジェットの不透明度。 有効な値: 0と1。 このパラメーターが0に設定されている場合、ウィジェットは非表示になります。 このパラメーターが1に設定されている場合、ウィジェットは完全に表示されます。 デフォルト値: 1

• アイコン

  • アイコン1: カテゴリAのアイコン。画像ボックスをクリックして現在の画像を削除し、もう一度 [ローカル画像のアップロード] をクリックします。 入力ボックスに画像のURLを入力して、リモートサーバーで画像を使用することもできます。

  • アイコン2: カテゴリBのアイコン。イメージボックスをクリックして現在のイメージを削除し、もう一度 [ローカルイメージのアップロード] をクリックします。 入力ボックスに画像のURLを入力して、リモートサーバーで画像を使用することもできます。

  • Arrange: 各カテゴリタグの配置スタイル。 有効な値：

    • 垂直: ラベルの配置が垂直の場合、ラベルバーを非表示にします。

    • 水平: タグが水平の場合、タグバーが表示されます。 タグ値を変更し、タグカテゴリをカスタマイズできます。

• セクション

  パラメーター	説明
  アイコン幅	各カテゴリのアイコンの幅。 単位: ピクセル。 有効な値: 0 ~ 1000
  アイコン高さ	アイコンの各タイプの高さ。 単位: ピクセル。 有効な値: 0 ~ 1000
  テキストのフォントサイズ	カテゴリラベルのテキストのフォントサイズ。 有効値: 0~100。
  フォント	カテゴリラベルテキストのフォントファミリ。 デフォルト値: Microsoft Black
  フォントの色。	カテゴリラベルテキストのフォントの色。 詳細については、「カラーピッカーの手順」をご参照ください。
  アイコンのオフセット値	ウィジェットの中心に対する各アイコンの横方向のオフセット。 単位: ピクセル。 有効な値: 0 ~ 1000

• Icon Text Spacing: 値が垂直の場合、テキストとウィジェットの下枠の間の距離を示します。 値がhorizontalの場合、アイコンとラベルテキストの間の水平距離を示します。 有効な値: 0 ~ 1000 単位: ピクセル

• Text Spacing: ラベルテキストとウィジェットの左右の境界線との間の距離を示します。 配置方法が水平の場合、ラベルテキストと数値テキストの間の垂直距離を示します。 単位: ピクセル 有効な値: 0〜20。

• 小数点以下: ラベル値テキストに表示される小数点以下の桁数。

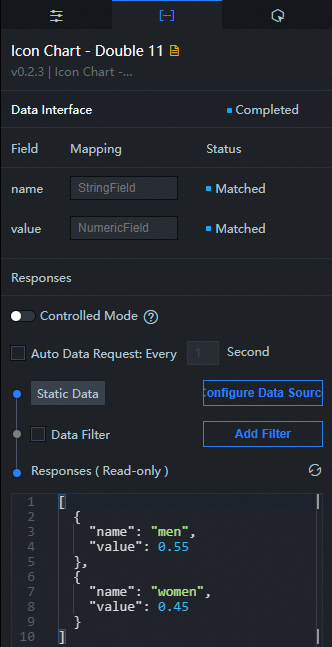

データパネル

設定フィールドの説明

相互作用パネル

このウィジェットはインタラクションイベントをサポートしていません。

Blueprint Editorでのインタラクションの設定

1. キャンバスエディターで、レイヤーパネルでウィジェットを右クリックし、[ブループリントエディターに追加] を選択します。

2. ページの左上隅にあるアイコンをクリックします。

3. Blueprint Editorで、[追加ノード] ペインの [アイコンチャート] [ダブル11] ウィジェットをクリックします。 次の図は、キャンバス内のパラメーターを示しています。

   • イベント

     イベント	説明
     データインターフェイス要求が完了したとき	イベントは、データインターフェイス要求が応答され、フィルターによって処理された後、処理されたJSONデータでトリガーされます。 特定のデータ例の詳細については、キャンバスエディターの右側の構成パネルにある [データ] タブの [データ応答結果] セクションをご参照ください。
     データインターフェイス要求が失敗した場合	データインターフェイス要求が失敗したときに返され (要求はネットワークの問題またはインターフェイスのエラーが原因である可能性があります) 、フィルターによって処理されるイベント。 イベントは、処理されたJSONデータもスローします。 特定のデータ例の詳細については、キャンバスエディターの右側の構成パネルにある [データ] タブの [データ応答結果] セクションをご参照ください。

   • ポリシーアクション

     ポリシーアクション	説明
     要求データインタフェース	このアクションは、サーバーデータを再度要求するために実行されます。 アップストリームデータ処理ノードまたはレイヤノードによって送信されたデータは、パラメータとして使用される。 たとえば、APIデータソースをhttps:// api.testに設定し、リクエストデータインターフェイスに渡されるデータを { id: '1'} に設定した場合、最終的なリクエストインターフェイスはhttps:// api.test?id=1になります。
     データのインポート	ウィジェットのデータがその描画フォーマットに従って処理された後、ウィジェットは再描画のためにインポートされる。 サーバーデータを再度リクエストする必要はありません。 特定のデータ例の詳細については、キャンバスエディターの右側の構成パネルにある [データ] タブの [データ応答結果] セクションをご参照ください。
     コンポーネント設定の更新	ウィジェットのスタイル設定は動的に更新されます。 この操作を実行する前に、キャンバスエディターでウィジェットをクリックし、右側のパネルの [設定] タブをクリックし、設定をコピーして...ウィジェット設定を取得します。 その後、Blueprint Editorでデータ処理ノードのスタイルフィールドを変更します。
     表示	ウィジェットを表示します。 参照データの例を次に示します。 return { "animationType": "", "animationDuration": 1000, "animationEasing": "linear" };
     非表示	次の例は、ウィジェットを非表示にする方法を示しています。 return { "animationType": "", "animationDuration": 1000, "animationEasing": "linear" };
     暗黙の状態への切り替え	ウィジェットを表示するか非表示にするかを指定します。 参照データの例を次に示します。 return { "animationIn": { "animationType": "", "animationDuration": 1000, "animationEasing": "linear" }, "animationOut": { "animationType": "", "animationDuration": 1000, "animationEasing": "linear" } };
     移動	ウィジェットを指定した場所に移動します。 参照データの例を次に示します。 return { // The positioning type. to indicates absolute positioning, whereas by indicates relative positioning. The default value is to. "positionType": "to", // The location, which is indicated by the x and y coordinates. "attr": { "x": 0, "y": 0 }, // The animation type. "animation": { "enable": false, // The duration in which animation is displayed. "animationDuration": 1000, // The animation curve, which can be set to linear|easeInOutQuad|easeInOutExpo. "animationEasing": "linear" } };
