このトピックでは、Quick BI を使用したこのチュートリアルの視覚分析手順について説明します。データソース、データセットの作成、およびデータダッシュボードチャートの設定が含まれます。
ステップ 1：データソースを作成する
Quick BI コンソールにログオンします。

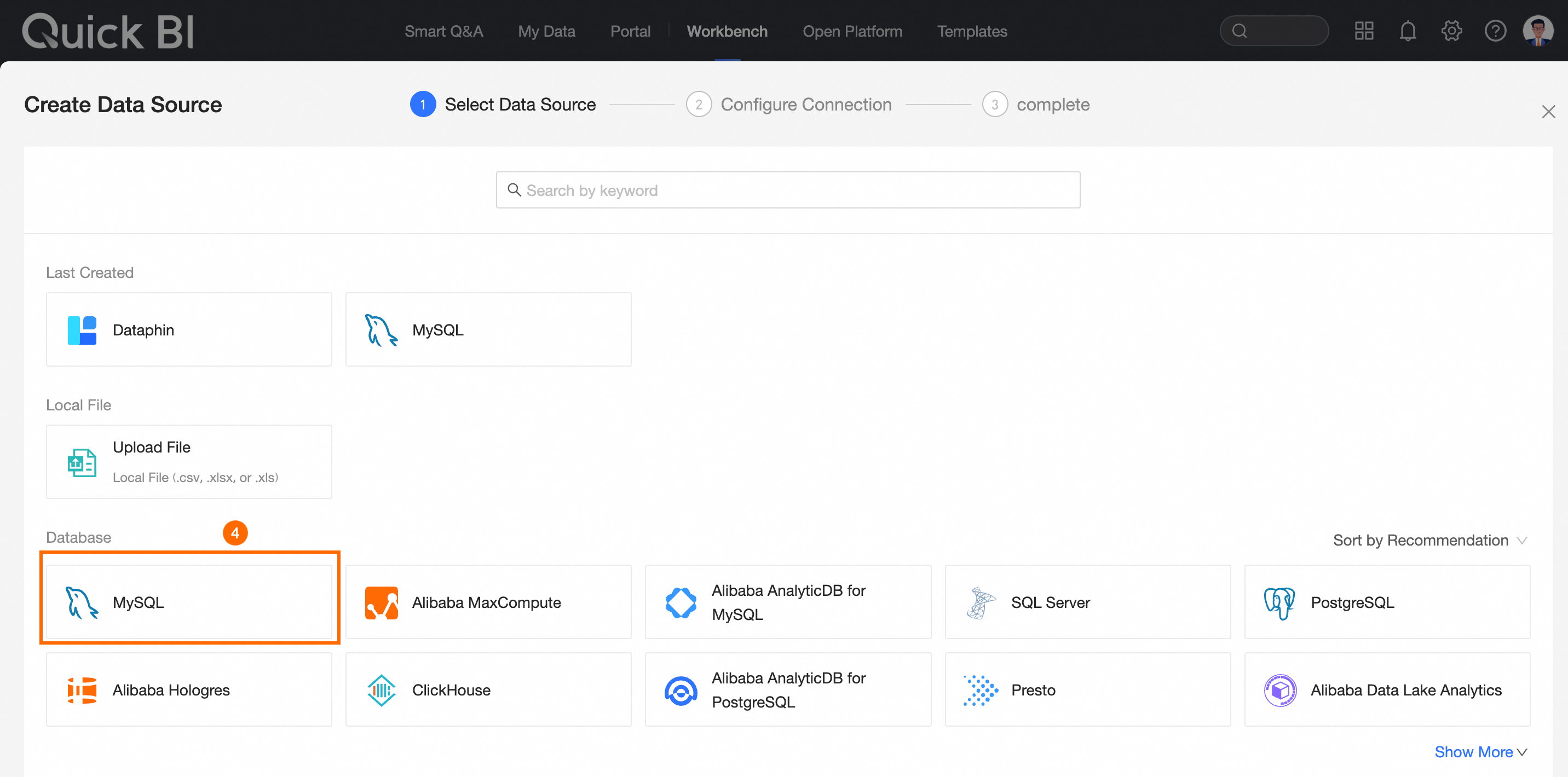

以下の図の手順に従って、[データソースの作成] ダイアログボックスにアクセスします。
[mysql-alibaba Cloud] セクションで、次のように接続パラメーターを入力します。
パラメーター
説明
データベースソース
[alibaba Cloud] を選択します。
接続パラメーター
[自動接続] を選択します。
データベースに接続
作成したデータベースを選択します。
表示名
システムによって自動的に入力されるため、入力は不要です。
データベースアドレス
システムによって自動的に入力されるため、入力は不要です。
ポート
デフォルトポートは 3306 です。
データベース
flink_dataphin データベースを選択します。
ユーザー名とパスワード
データベースのユーザー名とパスワードを入力します。
データベースバージョン
バージョン 8.0 を選択します。
[OK] をクリックして、データソースの作成を完了します。
ステップ 2：データセットを作成する
以下の図の手順に従って、[新規データセット] ページに移動します。
作成したデータソースを選択し、ads_gross データテーブルをキャンバスにドラッグします。
[保存] をクリックします。
[データセットの保存] ダイアログボックスで、次の保存パラメーターを設定します。
パラメーター
説明
[名前]
flink_dataphin と入力します。
[場所]
デフォルトの場所は ルートディレクトリ です。
[OK] をクリックします。
ステップ 3：データダッシュボードを作成する

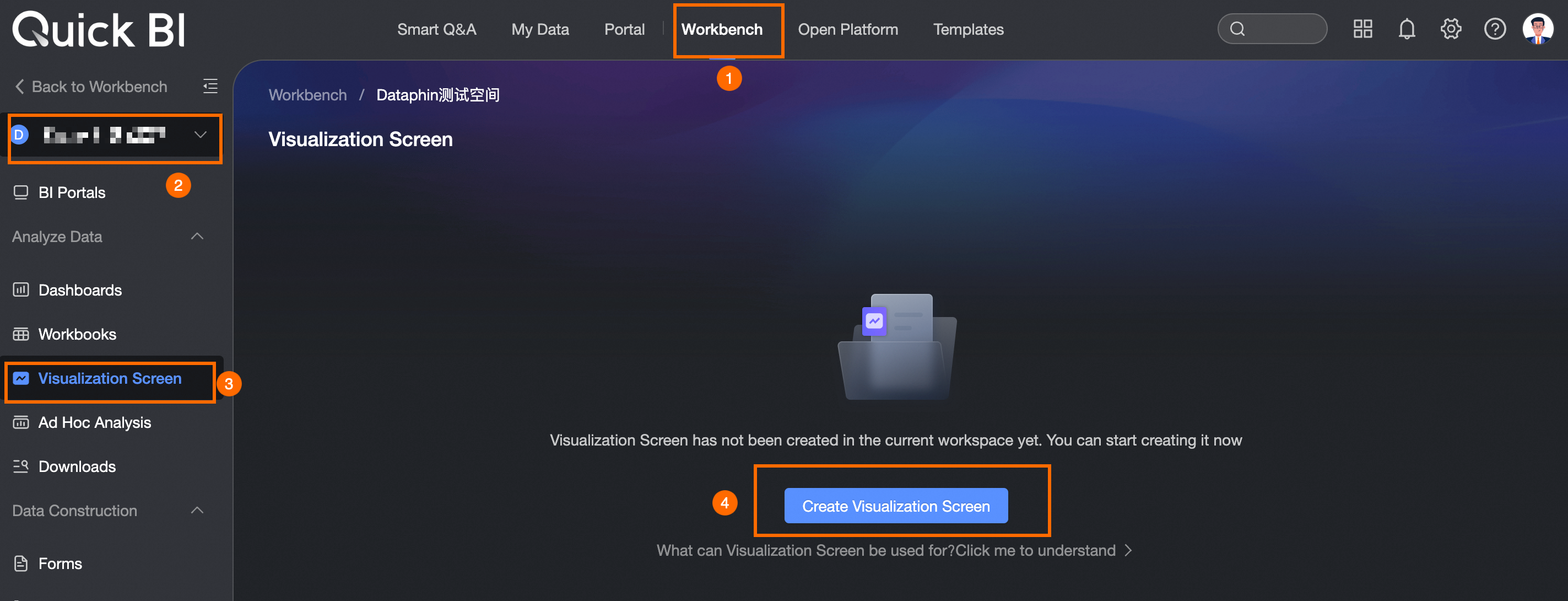

以下の図の手順に従って、[データダッシュボード] ページに移動します。

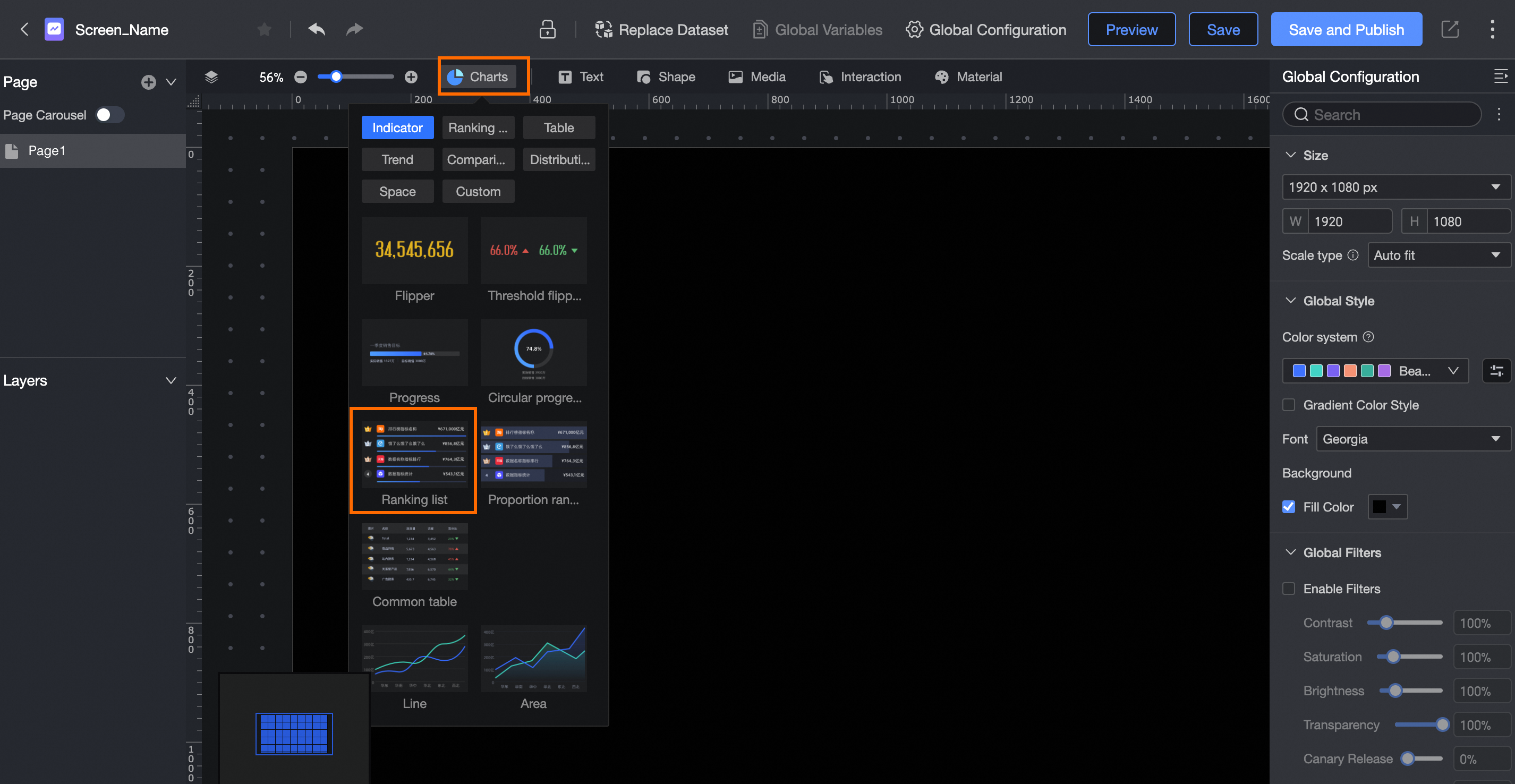

以下の図の手順を参照して、[基本リーダーボード] チャートをキャンバスに追加します。
新しく追加した [基本リーダーボード] チャートを選択し、チャートパラメーターを次のように設定します。
パラメーター
説明
①データセット
flink_dataphin を選択します。
②フィールド
カテゴリ/ディメンション：prod_code フィールドを選択します。
メトリック/メジャー：sale_num メジャーを選択します。
③自動リフレッシュ
[自動リフレッシュ] を有効にし、間隔を 3 秒 に設定します。
[更新] をクリックして、[リーダーボード] チャートにデータリーダーボード情報を表示します。
