アノテーションによる Pod への EIP のアタッチ - Container Compute Service

ACK クラスター内の Pod は、デフォルトでプライベート IP アドレスを使用します。マルチテナントデータ分離やセキュリティ分離などのシナリオでは、Pod に独立したパブリック IP アドレスが必要になる場合があります。アノテーションを使用して、Pod に Elastic IP Address (EIP) をアタッチできます。

背景情報

デフォルトでは、Pod はインターネット NAT ゲートウェイを介してインターネットにアクセスします (クラスターのインターネットアクセスを有効にするをご参照ください) 。インバウンドトラフィックは通常、LoadBalancer Service を介して流入します。ただし、一部のシナリオでは、Pod に独自のパブリック IP アドレスが必要になります。

動的ポート割り当て：UDP ゲームサーバーや RTSP プロトコルは、クライアントごとにランダムなポートを割り当てます。独立した IP アドレスにより、ポートの競合を防ぐことができます。
SNAT のバイパス：外部サービスが許可リストに固定 IP を要求する場合、共有 SNAT 送信元 IP がブロックされる可能性があります。
直接 IP 識別：リアルタイム通信プロトコルなど、外部システムとのエンドツーエンド接続には、独立した IP アドレスが必要です。

制限事項

事前に、EIP の制限事項をご確認ください。
EIP の自動割り当てを使用する場合、Pod が再作成されたり、Container Network Interface (CNI) の実行が失敗したりすると、EIP の要求と解放が繰り返され、EIP の制限に抵触する場合があります。これを回避するには、Pod アノテーション network.alibabacloud.com/allocated-eip-id を設定して EIP を指定してください。

操作手順

ポッドに EIP を割り当てるには、[コンポーネント管理] ページから ack-extend-network-controller コンポーネントをインストールします。

ステップ 1：コンポーネントのインストールまたはアップグレード

説明

コンポーネントが Helm または ACK Marketplace を介してすでにインストールされている場合は、続行する前にアンインストールしてください。

ACS コンソールにログインします。左側のナビゲーションペインで、クラスター をクリックします。
クラスター ページで、管理するクラスターを見つけ、その ID をクリックします。クラスター詳細ページの左側のナビゲーションペインで、操作 > アドオン を選択します。

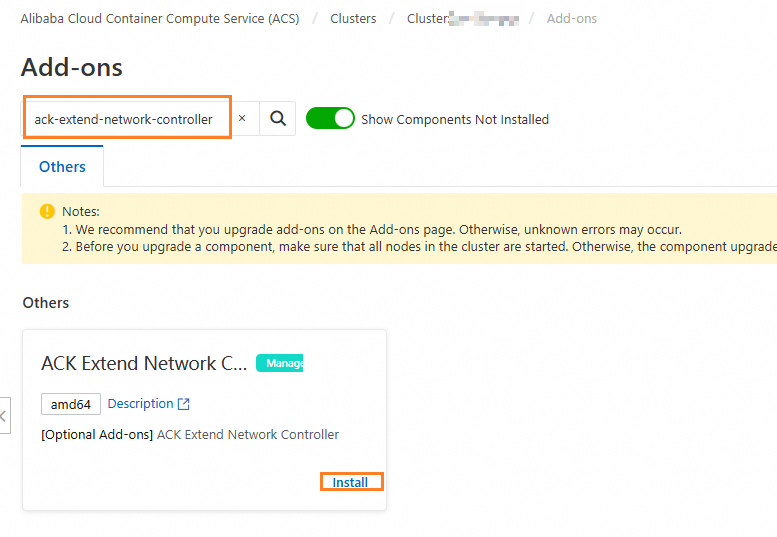

検索ボックスで [ACK Extend Network Controller] を検索し、コンポーネントカードの右下隅にあるInstallをクリックします。

表示されるダイアログボックスで、次の表に基づいてパラメーターを設定します。その後、[OK] をクリックします。

パラメータ	説明
enableControllers	有効にする機能： [eip]：EIP 機能を有効にします。 [ipv6gw]：IPv6 機能を有効にします。 [natgw]：DNAT ゲートウェイ機能を有効にします。 [eip] と [ipv6gw] はデフォルトで選択されており、追加の RAM 権限は必要ありません。 [natgw] には RAM 権限が必要です。詳細については、「DNAT に必要な RAM 権限を設定する」をご参照ください。
natGwPool	DNAT 設定。
customStatefulWorkloadKinds	カスタムのステートフルコンテナタイプ。デフォルトで、Kubernetes StatefulSet と直接作成された Pod がサポートされています。他のコンテナタイプを追加するには、[+ 追加] をクリックします。

ステップ 2：EIP 機能を有効にする

Pod の設定に annotations を追加することで、Pod に EIP をアタッチできます。サポートされているアノテーションの完全なリストについては、「Pod に EIP をアタッチするためのアノテーション」をご参照ください。

説明

新しい EIP を自動的に割り当てることも、既存の EIP インスタンスを指定することもできます。2 つの方法はアノテーションと解放動作が異なります。自動割り当てされた EIP は、Pod が削除されるとデフォルトで解放されます。指定された EIP は保持されます。EIP 解放ポリシーの詳細については、「EIP 解放ポリシーを設定する」をご参照ください。

EIP の自動割り当て

[クラスター] ページで、対象クラスターの名前をクリックし、左側のナビゲーションペインで [ワークロード] > [デプロイメント] を選択します。
ページの右上隅で、[YAML から作成] をクリックします。

次のサンプル YAML を使用して、example という名前の Deployment を作成します。

クリックして Deployment YAML を表示

apiVersion: apps/v1
kind: Deployment
metadata:
  name: example
  labels:
    app: example
spec:
  replicas: 1
  selector:
    matchLabels:
      app: example
  template:
    metadata:
      labels:
        app: example
      annotations:
        network.alibabacloud.com/pod-with-eip: "true"
        network.alibabacloud.com/eip-bandwidth: "5"
    spec:
      containers:
      - name: example
        image: registry.cn-hangzhou.aliyuncs.com/acs-sample/nginx:latest
        ports:
        - containerPort: 80

この設定により、各 Pod に 5 Mbit/s の帯域幅を持つ EIP が自動的に割り当てられます。

デプロイが作成されたら、デプロイ詳細ページを開きます。 example-78d17b7xxx-adxxx などの Pod 名をクリックして、Pod の[詳細] ページを表示します。 [アノテーション] セクションで EIP 情報を確認できます。 [編集] をクリックすると、Pod YAML で EIP の詳細を表示できます。

クリックして Pod YAML を表示

apiVersion: v1
kind: Pod
metadata:
  annotations:
    ...
    network.alibabacloud.com/allocated-eip-id: eip-xxxxx0y884ucrevoxxxxx
    network.alibabacloud.com/allocated-eipAddress: xxx.xxx.xxx.xxx
    network.alibabacloud.com/allocated-eni-id: eni-xxxxx563trofuhaxxxxx
    network.alibabacloud.com/eip-bandwidth: '5'
    network.alibabacloud.com/pod-with-eip: 'true'
    ...
  labels:
    alibabacloud.com/compute-class: general-purpose
    app: example
  name: example-78d17b7xxx-adxxx
  namespace: default
spec:
  ...

この例の作業が完了したら、Deployment を削除します。EIP インスタンス ID が指定されていないため、自動割り当てされた EIP は、Pod が削除されるとデフォルトで解放されます。

EIP インスタンスの指定

EIP インスタンスを準備します。詳細については、「EIP を申請する」をご参照ください。
[クラスター] ページで、目的のクラスターの名前をクリックし、左側のナビゲーションペインで [ワークロード] > [StatefulSet] を選択します。
ページの右上隅で、[YAML から作成] をクリックします。

次のサンプル YAML を使用して、example という名前の StatefulSet を作成します。

クリックして StatefulSet YAML を表示

apiVersion: apps/v1
kind: StatefulSet
metadata:
  labels:
    app: example
  name: example
spec:
  replicas: 1
  selector:
    matchLabels:
      app: example
  template:
    metadata:
      labels:
        app: example
      annotations:
        network.alibabacloud.com/pod-eip-instanceid: eip-xxxxx66wjkj16lf9xxxxx
    spec:
      containers:
      - name: example
        image: registry.cn-hangzhou.aliyuncs.com/acs-sample/nginx:latest
        ports:
        - containerPort: 80

この設定により、EIP eip-xxxxx66wjkj16lf9xxxxx が Pod にバインドされます。インスタンス ID を実際の EIP ID に置き換えてください。

StatefulSet が作成されたら、StatefulSet の詳細ページを開きます。example-0 などのポッド名をクリックして、ポッドの [詳細] ページを表示します。[アノテーション] セクションには、アタッチされた EIP 情報が表示されます。[編集] をクリックして、ポッドの YAML で EIP の詳細を表示します。

クリックして Pod YAML を表示

apiVersion: v1
kind: Pod
metadata:
  annotations:
    ...
    network.alibabacloud.com/allocated-eip-id: eip-xxxxx66wjkj16lf9xxxxx
    network.alibabacloud.com/allocated-eipAddress: xxx.xxx.xxx.xxx
    network.alibabacloud.com/allocated-eni-id: eni-xxxxx612ub33hunxxxxx
    network.alibabacloud.com/pod-eip-instanceid: eip-xxxxx66wjkj16lf9xxxxx
    ...
  labels:
    alibabacloud.com/compute-class: general-purpose
    app: example
  name: example-0
  namespace: default
spec:
  ...

この例の作業が完了したら、StatefulSet を削除します。EIP インスタンス ID が指定されているため、Pod が削除されても EIP は保持されます。

関連操作

VPC コントローラーは、Pod IP アドレスが割り当てられた後に EIP をアタッチします。Pod は EIP がアタッチされる前に Ready 状態になる可能性があり、サービスの中断や接続タイムアウトが発生する可能性があります。次の方法を使用して、Pod がトラフィックを受け入れる前に EIP がアタッチされていることを確認してください。

readinessGates を使用した EIP アタッチステータスの確認

readinessGates を設定すると、VPC コントローラーは EIP がアタッチされた後に Pod conditions を設定します。EIP のアタッチが完了するまで、Pod は Ready 状態になりません。

kind: Pod
...
spec:
  readinessGates:
  - conditionType: "k8s.aliyun.com/eip"
status:
  conditions:
  - lastProbeTime: "2022-12-12T03:45:48Z"
    lastTransitionTime: "2022-12-12T03:45:48Z"
    reason: Associate eip succeed
    status: "True"
    type: k8s.aliyun.com/eip
...

initContainers を使用した EIP アタッチステータスの確認

Pod に initContainers を設定して、initContainers で EIP が割り当てられているかどうかを確認します。initContainers を設定するためのサンプルコード：

apiVersion: v1
kind: Pod
metadata:
  name: example
  annotations:
    network.alibabacloud.com/pod-with-eip: "true"
spec:
  containers:
  - name: example
    image: registry-cn-hangzhou.ack.aliyuncs.com/ack-demo/busybox:1.28
    command: ['sh', '-c', 'echo "アプリケーションは実行中です！" && sleep 3600']
  initContainers:
  - name: init
    image: registry-cn-hangzhou.ack.aliyuncs.com/ack-demo/busybox:1.28
    command: ['timeout', '-t' ,'60', 'sh','-c', "until grep 'network.alibabacloud.com/allocated-eip-id' /etc/podinfo/annotations; do echo 'アノテーションを待機しています'; sleep 2; done"]
    volumeMounts:
    - name: podinfo
      mountPath: /etc/podinfo
  volumes:
  - name: podinfo
    downwardAPI:
      items:
      - path: "labels"
        fieldRef:
          fieldPath: metadata.labels
      - path: "annotations"
        fieldRef:
          fieldPath: metadata.annotations

DNAT に必要な RAM 権限の設定

DNAT 機能を使用するには、ack-extend-network-controller が Alibaba Cloud OpenAPI にアクセスする必要があります。次の RAM 権限を設定してください。

Resource Access Management (RAM) コンソールにログオンします。左側のナビゲーションペインで、[アクセスポリシー] をクリックし、次に [ポリシーの作成] をクリックします。

[ポリシーの作成] ページで [スクリプトエディター] をクリックし、コードエディターの Statement セクションに次の内容を貼り付け、次に [OK] をクリックします。[ポリシー名] を DNAT-Policy に設定し、再度 [OK] をクリックします。

{
      "Effect": "Allow",
      "Action": [
        "ecs:DescribeNetworkInterfaces",
        "vpc:DescribeNatGateways",
        "vpc:DescribeForwardTableEntries",
        "vpc:CreateForwardEntry",
        "vpc:DescribeEipAddresses",
        "vpc:DeleteForwardEntry",
        "vpc:DescribeRouteTableList",
        "vpc:DescribeRouteEntryList"
      ],
      "Resource": [
        "*"
      ],
      "Condition": {}
    }

左側のナビゲーションペインで[ロール]をクリックし、検索ボックスで [AliyunCCNECRole] を検索し、[操作]列の[権限付与]をクリックします。
[アクセスポリシー] セクションの検索ボックスで DNAT-Policy を検索して選択し、[確認] をクリックします。
