:MySQL ソフトウェアパッケージを使用して VPC ピアリング接続機能をサポートするシングルテナントのフルマネージドサービスインスタンスを作成する

概要

この例では、MySQL データベースが単一の ECS インスタンスにデプロイされ、VPC ピアリング接続機能がデフォルトで有効になっています。顧客がサービスインスタンスをデプロイすると、顧客はサービスプロバイダーのアカウント内にデプロイされた MySQL データベースに内部ネットワーク経由で直接アクセスできます。サンプルサービスの GitHub リポジトリは mysql-managed-vpcpeering-demo です。

この例では、サービスは自動的に作成され、約 3 分かかります。サービスは、[Pending Submission] 状態になった後に作成されます。サービスは次の手順で作成されます。

1. GitHub リポジトリに保存されている MySQL ソフトウェアパッケージをファイルアーティファクトとして公開します。

2. サービスを作成し、ファイルアーティファクトに関連付けます。

次の表に、サービスによって提供されるプランを示します。

デプロイメントアーキテクチャ

サービスインスタンスごとに 1 つの ECS インスタンスのみがデプロイされ、ECS インスタンスが属するセキュリティグループはポート 3306 へのアクセスを許可します。各サービスインスタンスに対して VPC と vSwitch が作成されます。

サービス作成の課金

テスト用のサンプルサービスの作成には課金されません。サービスインスタンスの料金の詳細については、このトピックの「サービスインスタンスの課金」セクションをご参照ください。

RAM ユーザーに必要なポリシー

サービスは ECS インスタンスや VPC などのリソースにアクセスする必要があります。Resource Access Management (RAM) ユーザーとしてサービスインスタンスを作成する前に、RAM ユーザーに関連リソースの権限を付与する必要があります。RAM ユーザーに権限を付与する方法の詳細については、「RAM ユーザーに権限を付与する」をご参照ください。

次の表に、RAM ユーザーに必要なポリシーを示します。

サービスインスタンスの課金

Compute Nest のサービスインスタンスでは、次の課金項目に対して課金されます。

1. 選択された vCPU とメモリの仕様

2. システムディスクのタイプと容量

3. パブリック帯域幅

この例では、次の課金方法を使用できます。

• 従量課金 (時間単位)

• サブスクリプション

サービスインスタンスの推定コストは、サービスインスタンスの作成時にリアルタイムで表示されます。

サービスインスタンスのデプロイ

デプロイメントパラメーター

プロシージャ

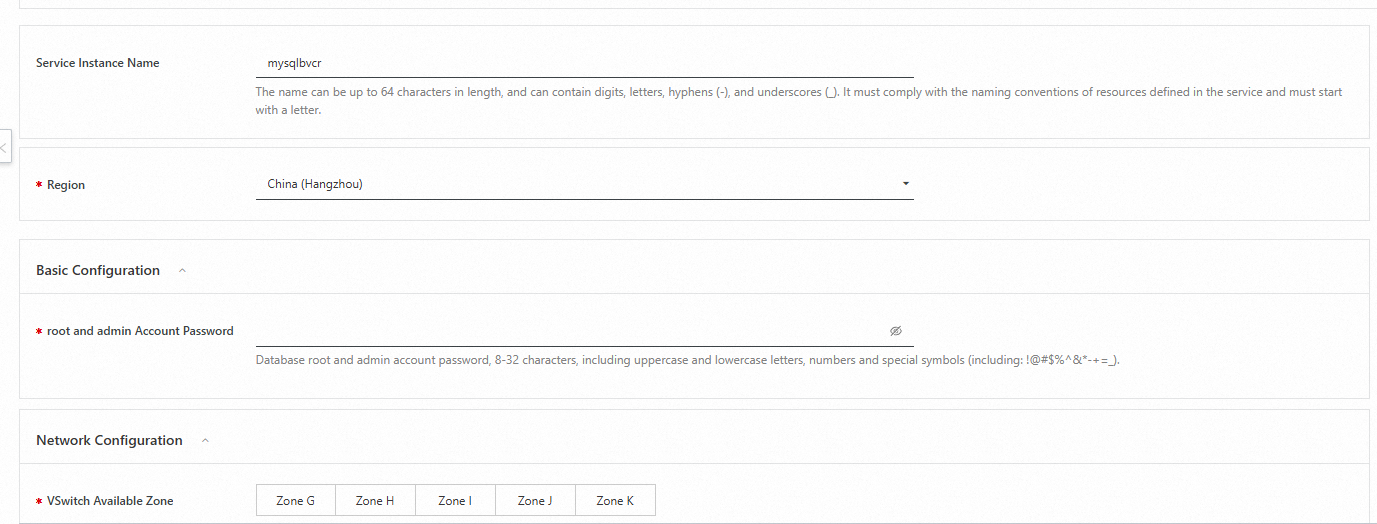

1. サービスプロバイダーから提供されたサービスインスタンスのデプロイメント URL をクリックします。サービスインスタンスのデプロイメントページで、画面の指示に従ってパラメーターを設定します。

   [ネットワーク構成] セクションで、作成する VPC の IPv4 CIDR ブロックと vSwitch の CIDR ブロックを入力します。ピアリング接続を作成する場合は、[ネットワーク構成] セクションでピアリング接続用の VPC を選択します。選択した VPC の CIDR ブロックは、サービスインスタンス用に作成される VPC の CIDR ブロックと重複できないことに注意してください。

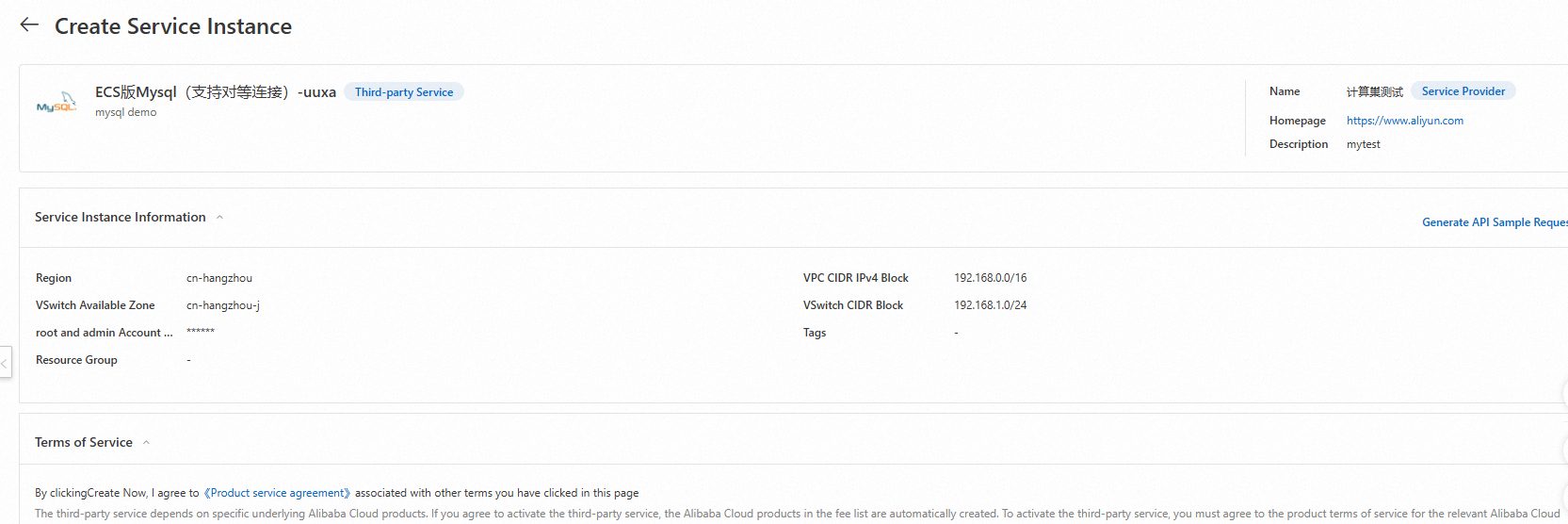

2. 注文確認ページに移動します。

3. 注文を確認し、サービス契約を読んで同意し、[今すぐ作成] をクリックします。

4. デプロイメントが完了するまで待ちます。

   [ネットワーク設定] タブには、ピアリング接続に関する情報が表示されます。[サービスインスタンスの作成] ページで [VPC ピアリング接続] をオンにした場合にのみ、ピア接続が作成され、このタブに表示されます。

5. サービスインスタンスを使用します。サービスインスタンスは VPC ピアリング接続機能をサポートしています。内部ネットワーク経由で VPC ピアリング接続を使用してサービスインスタンスにアクセスできます。内部ネットワーク経由でサービスインスタンスにアクセスするには、次の手順を実行します。

   1. サービスインスタンスの詳細ページに移動します。[概要] タブの [今すぐ使用] セクションで [VisitUrl] を見つけ、MySQL データベースのプライベート IP アドレスを取得します。

   2. 対応する vSwitch に ECS インスタンスを作成します。次に、MySQL クライアントをインストールします。

      yum install mysql
      or
      apt install mysql-client

   3. ECS インスタンス上の MySQL クライアントを使用して、プライベート IP アドレスを使用して MySQL データベースに接続します。

サービスの詳細

MySQL Community Edition のインストールパッケージは GitHub リポジトリに保存されています。サービス作成中に、インストールパッケージは Compute Nest アーティファクトとして公開され、インストールコマンドは ROS テンプレートに書き込まれます。ROS テンプレートが実行されると、MySQL データベースが自動的にインストールされます。Compute Nest は {{ computenest::file::MySQL }} プレースホルダーをファイルアーティファクトの HTTP URL に置き換えます。

wget '{{ computenest::file::MySQL }}' -O mysql-community-release-el6-5.noarch.rpm
rpm -ivh mysql-community-release-el6-5.noarch.rpm
yum repolist all | grep mysql
yum install mysql-community-server -y

ファイル

`templates/template.yaml` ファイルには、次のセクションが含まれています。

1. Parameters: 課金方法、インスタンスタイプ、VPC の IPv4 CIDR ブロック、vSwitch の CIDR ブロック、インスタンスのパスワード、ゾーンなど、顧客が設定する必要があるパラメーターを定義します。

   ZoneId:
    Type: String
    AssociationProperty: ALIYUN::ECS::Instance:ZoneId
    Label:
      en: VSwitch Available Zone
      zh-cn: 可用区
   # データベースへのログインに使用される root アカウントのパスワード。
   Password:
    # このパラメーターをクエリすると、アスタリスク (*) のみが返されます。
    NoEcho: true
    Type: String
    Description:
      en: 'データベースの root アカウントのパスワード、8～32 文字で、大文字と小文字の英字、数字、および特殊文字 (!@#$%^&*-+=_) を含みます。'
      zh-cn: 数据库root账户密码，长度8-32个字符，可包含大小字母、数字及特殊符号（包含：!@#$%^&*-+=_）。
    Label:
      en: Root Account Password
      zh-cn: 数据库root账户密码
    ConstraintDescription:
      en: '8～32 文字で、大文字と小文字の英字、数字、および特殊文字 (!@#$%^&*-+=_) を含みます。'
      zh-cn: 8-32个字符，可包含大小字母、数字及特殊符号（包含：!@#$%^&*-+=_）。
    MinLength: '8'
    MaxLength: '32'
    AssociationProperty: ALIYUN::ECS::Instance::Password
   # 作成される VPC の IPv4 CIDR ブロック。
   VpcCidrBlock:
     Type: String
     Label:
       en: VPC CIDR IPv4 Block
       zh-cn: 专有网络IPv4网段
     Description:
       zh-cn: VPCのip地址段范围，<br>您可以使用以下的ip地址段或其子网:<br><font color='green'>[10.0.0.0/8]</font><br><font
         color='green'>[172.16.0.0/12]</font><br><font color='green'>[192.168.0.0/16]</font>
       en: 'CidrBlock 形式の VPC の IP アドレス範囲。<br>次の IP アドレス範囲とそのサブネットを使用できます。<br><font color=''green''>[10.0.0.0/8]</font><br><font
           color=''green''>[172.16.0.0/12]</font><br><font color=''green''>[192.168.0.0/16]</font>'
     AssociationProperty: ALIYUN::VPC::VPC::CidrBlock
     Default: 192.168.0.0/16
   # 作成される vSwitch の CIDR ブロック。
   VSwitchCidrBlock:
     Type: String
     Label:
       en: VSwitch CIDR Block
       zh-cn: 交换机子网网段
     Description:
       zh-cn: 必须属于VPC的子网段。
       en: VPC のサブネットセグメントに属している必要があります。
     AssociationProperty: ALIYUN::VPC::VSwitch::CidrBlock
     AssociationPropertyMetadata:
       VpcCidrBlock: VpcCidrBlock
     Default: 192.168.1.0/24
   # ECS インスタンスのインスタンスタイプ。
   EcsInstanceType:
    Type: String
    Label:
      en: Instance Type
      zh-cn: Ecs实例类型
    AssociationProperty: ALIYUN::ECS::Instance::InstanceType
    AllowedValues:
      - ecs.c6.large
      - ecs.c6.xlarge
      - ecs.c6.2xlarge
      - ecs.c6.4xlarge


2. Resources: VPC、vSwitch、ECS インスタンス、Server Load Balancer (SLB) インスタンスなど、作成するリソースを定義します。

   # Vpc
   EcsVpc:
     Type: ALIYUN::ECS::VPC
     Properties:
       CidrBlock:
         Ref: VpcCidrBlock
       VpcName:
         Ref: ALIYUN::StackName
   # vSwitch。
   EcsVSwitch:
     Type: ALIYUN::ECS::VSwitch
     Properties:
       ZoneId:
         Ref: ZoneId
       VpcId:
         Ref: EcsVpc
       CidrBlock:
         Ref: VSwitchCidrBlock
   EcsSecurityGroup:
    Type: 'ALIYUN::ECS::SecurityGroup'
    Properties:
      VpcId:
        Ref: VpcId
      SecurityGroupIngress:
        - Priority: 1
          PortRange: 3306/3306
          NicType: internet
          SourceCidrIp: 0.0.0.0/0
          IpProtocol: tcp
   # ECS インスタンス。
   EcsInstanceGroup:
    Type: ALIYUN::ECS::InstanceGroup
    Properties:
      # I/O 最適化インスタンス。
      IoOptimized: optimized
      ZoneId:
        Ref: ZoneId
      DiskMappings:
        - Category: cloud_essd
          Device: /dev/xvdb
          Size: 200
      SystemDiskSize: 40
      # cloud-init によって実行されるコマンド。
      # 実行ログは次のファイルで確認できます: /var/log/cloud-init.log /var/log/cloud-init-output.log。
      # スクリプトは /var/lib/cloud/instance/scripts/part-001 です。トラブルシューティングのために sh コマンドを実行できます。
      UserData:
        Fn::Sub:
          - |
            #!/bin/sh

            # ネットワークの準備が整うまでしばらくスリープします。
            sleep 10

            # その他のコマンドは省略されています。詳細については、「templates/template.yaml」をご参照ください。
      # 従量課金方法が使用されます。
      InstanceChargeType: PostPaid
      MaxAmount: 1
      # ESSD がシステムディスクとして使用されます。
      SystemDiskCategory: cloud_essd
      # インスタンスの名前。
      InstanceName:
        Ref: ALIYUN::StackName
      VpcId:
        Ref: VpcId
      SecurityGroupId:
        Ref: EcsSecurityGroup
      VSwitchId:
        Ref: VSwitchId
      # CentOS 7.9 イメージが使用されます。別のイメージを使用する場合は、UserData セクションのスクリプトがそれに応じて変更されていることを確認してください。
      ImageId: "centos_7_9_x64_20G_alibase_20220727.vhd"
      InstanceType:
        Ref: EcsInstanceType
      # ホスト名。
      HostName:
        Ref: ALIYUN::StackName
      # ECS インスタンスへのログインに使用されるパスワード。
      Password:
        Ref: Password
      # インスタンスにパブリック IP アドレスを割り当てるかどうかを指定します。
      AllocatePublicIP: true
      InternetMaxBandwidthOut: 1

3. Outputs: Compute Nest コンソールの [概要] タブに表示される情報を定義します。

   Outputs:
     MysqlUserName:
       Label: MySQL データベースへのログインに使用されるユーザー名。
       Value: admin
     VisitUrl:
       Label: プライベートエンドポイント。
       Description:
         zh-cn: 私网访问地址
         en: プライベートアドレス
       Value:
         Fn::Sub:
           - mysql://${ServerAddress}:3306
           - ServerAddress:
               Fn::Select:
                 - 0
                 - Fn::GetAtt:
                     - EcsInstanceGroup
                     - PrivateIps
