Cloud Enterprise Network:Enterprise Edition トランジットルーターを使用したリージョン間 VPC 間の IPv6 通信の有効化

前提条件

開始する前に、以下を確認してください：

• 中国 (杭州) リージョンと中国 (上海) リージョンにそれぞれ IPv4 VPC があり、アプリケーションがデプロイされた ECS インスタンスが実行されていること。詳細については、「IPv4 CIDR ブロックを持つ VPC の作成」をご参照ください。

• Cloud Enterprise Network (CEN) インスタンス。詳細については、「CEN インスタンスの作成」をご参照ください。

• ECS1 と ECS2 のセキュリティグループルールで、ICMPv6 インバウンドトラフィックが許可されていること。プロトコルを ICMPv6 に、権限付与オブジェクトを ::/0 に設定したインバウンドルールを追加します。詳細については、「セキュリティグループルールの追加」をご参照ください。

手順の概要

1. VPC の IPv6 の有効化

2. ECS インスタンスへの IPv6 アドレスの割り当て

3. トランジットルーターの作成

4. VPC 接続の作成

5. リージョン間接続の作成

6. ルート同期の有効化

7. ネットワーク接続のテスト

ステップ 1：VPC の IPv6 の有効化

VPC の IPv6 通信を確立するには、まず IPv6 機能を有効にする必要があります。VPC1 と VPC2 の両方でこれらの手順を実行します。

1. VPC コンソールにログインします。

2. 上部のナビゲーションバーで、VPC が存在するリージョンを選択します。

3. [VPC] ページで、VPC を見つけて、[IPv6 CIDR ブロック] 列の [IPv6の有効化] をクリックします。

4. [IPv6 の有効化] ダイアログボックスで、[IPv6 CIDR ブロックタイプ] を [BGP (マルチ ISP) の割り当て] に設定し、[すべての VSwitch で IPv6 を自動的に有効にする] を選択して、[OK] をクリックします。

   • 「すべての VSwitch で IPv6 を自動的に有効化」を選択しない場合、各 vSwitch に IPv6 CIDR ブロックを個別に割り当てます。詳細については、「vSwitch で IPv6 を有効化する」をご参照ください。

   • 有効化後、システムは VPC とその vSwitch に IPv6 CIDR ブロックを割り当てます。これらは、[VPC] または [vSwitch] ページの [IPv6 CIDR ブロック] 列で確認できます。



ステップ 2：ECS インスタンスへの IPv6 アドレスの割り当て

IPv6 通信を確立する前に、各 ECS インスタンスに IPv6 アドレスが必要です。この例では、ECS1 と ECS2 は両方とも Alibaba Cloud Linux 3.2104 LTS (64 ビット) を実行しています。

1. 各 ECS インスタンスに IPv6 アドレスを割り当てます。詳細については、「既存のインスタンスへの IPv6 アドレスの割り当て」をご参照ください。

   ECS インスタンスの作成時に IPv6 アドレスがすでに割り当てられている場合は、このステップをスキップしてください。

2. ECS インスタンスで IPv6 アドレスを設定します。詳細については、「IPv6 通信」をご参照ください。

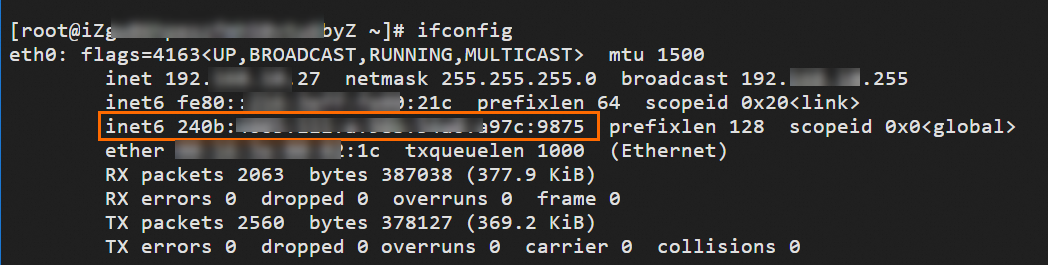

以下のスクリーンショットは、ECS1 と ECS2 に割り当てられた IPv6 アドレスを示しています。

ECS1 の IPv6 アドレス

ECS2 の IPv6 アドレス

ステップ 3：トランジットルーターの作成

各リージョンに 1 つずつトランジットルーターを作成します。VPC1 用に中国 (杭州)、VPC2 用に中国 (上海) です。トランジットルーターは、VPC 間のリージョン間ルーティングを処理します。

1. CEN コンソールにログインします。Cloud Enterprise Network コンソール

2. [インスタンス] ページで、CEN インスタンスの ID をクリックします。

3. [基本情報] > [トランジットルーター] に移動し、[トランジットルーターの作成] をクリックします。

4. [トランジットルーターの作成] ダイアログボックスで、リージョン パラメーターを設定し、その他のすべてのパラメーターはデフォルト値のままにします。[OK] をクリックします。パラメーターの詳細については、「トランジットルーターの作成」をご参照ください。

トランジットルーターの作成には数分かかります。次のステップに進む前に、トランジットルーターのステータスが [アクティブ] に変わるまでお待ちください。

このステップを繰り返して、もう一方のリージョンにトランジットルーターを作成します。

ステップ 4：VPC 接続の作成

各 VPC をそのリージョンのトランジットルーターに接続します。

1. CEN コンソールにログインします。

2. [インスタンス] ページで、CEN インスタンスの ID をクリックします。

3. ［基本情報］ > ［トランジットルーター］タブで、トランジットルーターを見つけ、［接続の作成］を［操作］列でクリックします。

4. 「ピアネットワークインスタンスとの接続」ページで、パラメーターを設定し、[OK] をクリックします。

VPC1 を中国 (杭州) のトランジットルーターに、VPC2 を中国 (上海) のトランジットルーターに接続します。以下の表は、主要なパラメーターを説明しています。他のすべてのパラメーターはデフォルト値のままにします。すべてのパラメーターの詳細については、「VPC 接続の作成」をご参照ください。

このステップを繰り返して、もう一方のリージョンに VPC 接続を作成します。

ステップ 5：リージョン間接続の作成

VPC をトランジットルーターに接続した後、リージョン間接続を作成して、それらの間のクロスリージョントラフィックを許可します。

1. CEN コンソールにログインします。

2. [インスタンス] ページで、CEN インスタンスの ID をクリックします。

3. 「基本情報 > トランジットルーター」タブで、トランジットルーターを見つけ、「接続の作成」を「操作」列からクリックします。

4. [ピアネットワークインスタンスとの接続] ページで、パラメーターを設定し、[OK] をクリックします。

以下の表は、主要なパラメーターを説明しています。他のすべてのパラメーターはデフォルト値のままにします。詳細については、「リージョン間接続の作成」をご参照ください。

ステップ 6：ルート同期の有効化

デフォルトでは、Enterprise Edition トランジットルーターは接続された VPC に IPv6 ルートをアドバタイズしません。ルート同期を有効にして、トランジットルーターが VPC1 と VPC2 に IPv6 ルートをプッシュできるようにします。

1. CEN コンソールにログインします。

2. [インスタンス] ページで、CEN インスタンスの ID をクリックします。

3. [基本情報] ＞ [トランジットルーター] タブで、中国（杭州）のトランジットルーターの ID をクリックします。

4. 「[リージョン内接続]」タブで、VPC1 接続を見つけ、[ルート同期]列でルート同期を有効にします。

5. 中国 (上海) のトランジットルーター上の VPC2 接続に対して、このステップを繰り返します。

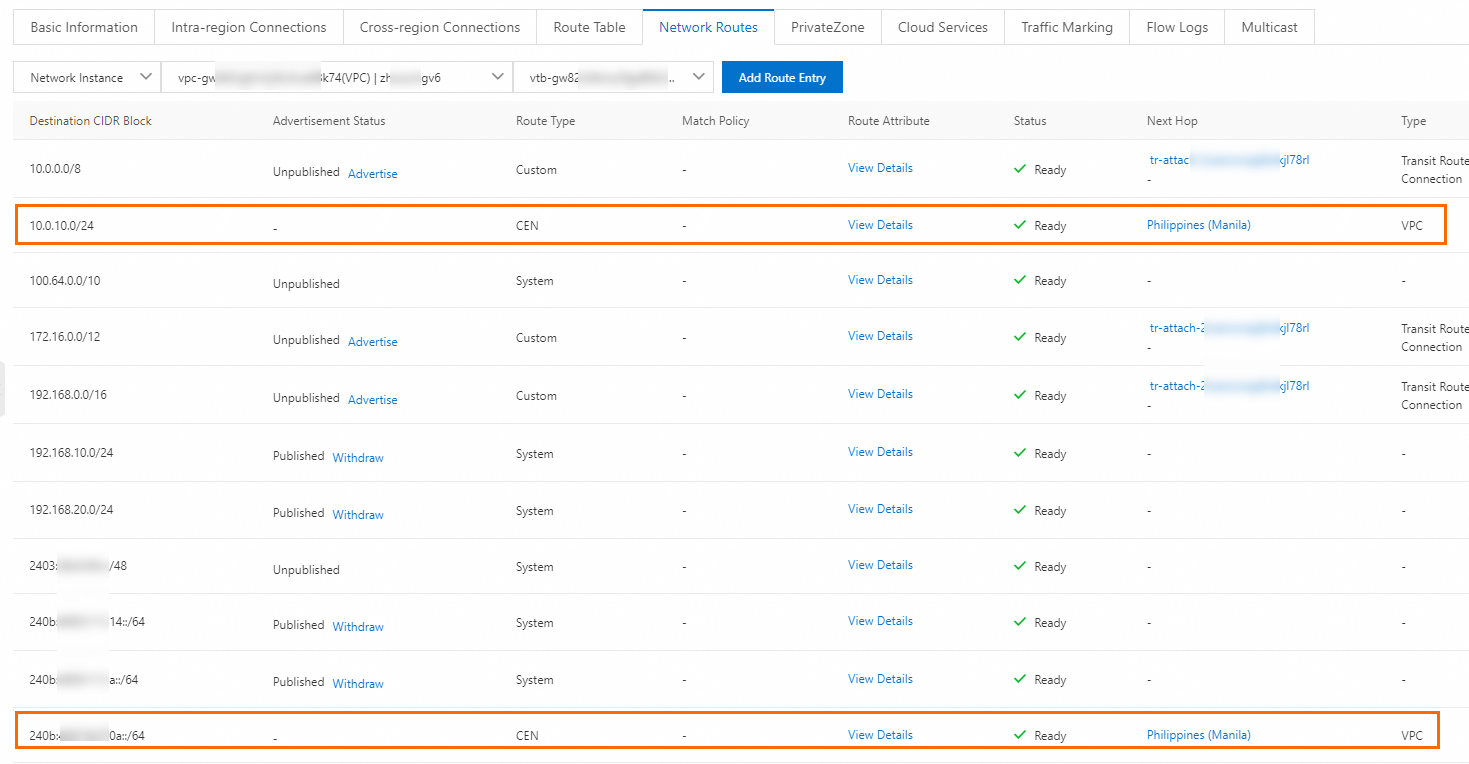

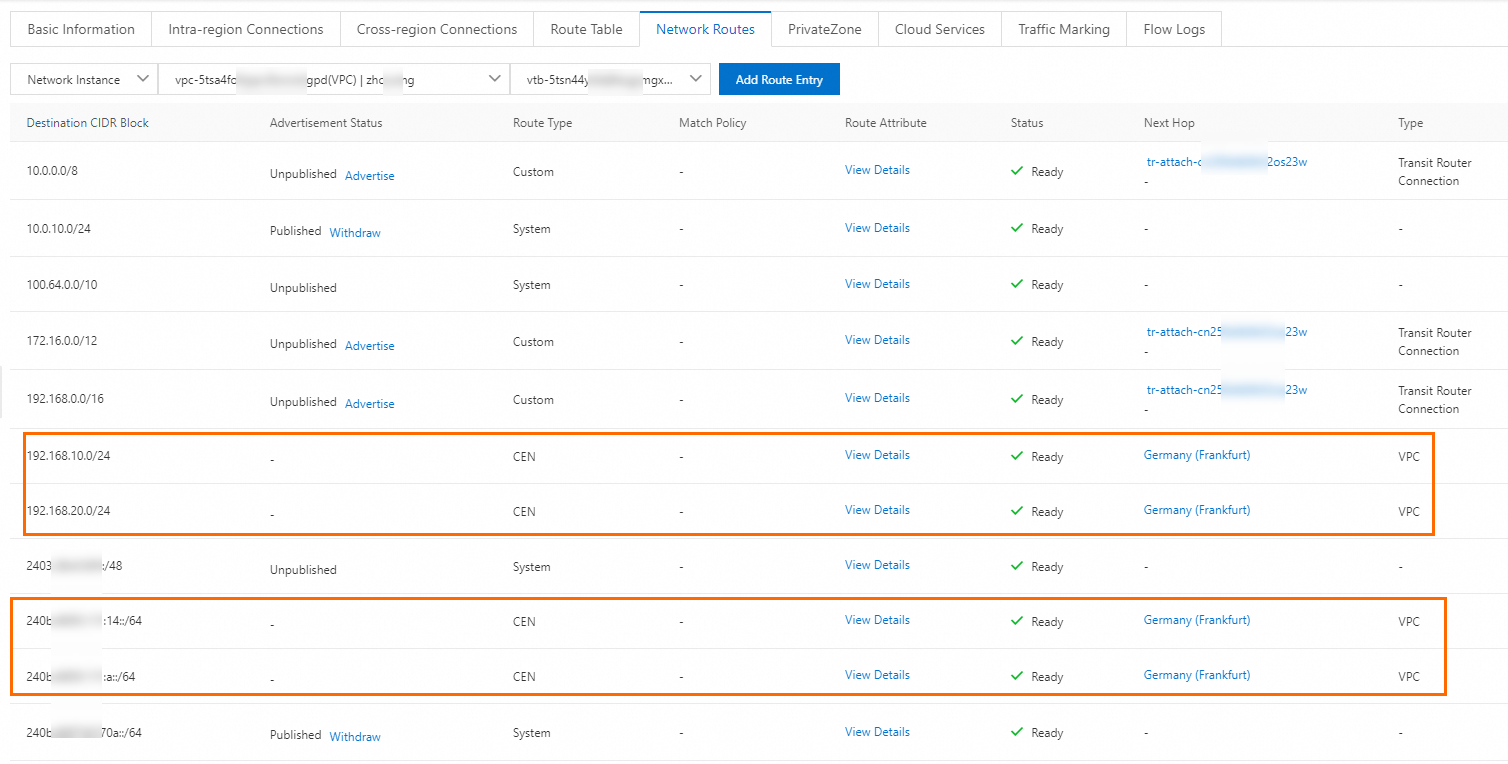

ルート同期が有効化されると、トランジットルーターは接続済みの VPC に自動的にルートをプッシュします。[詳細] を [ルート同期] 列でクリックし、[ネットワークルート] タブで同期されたルートを確認します。

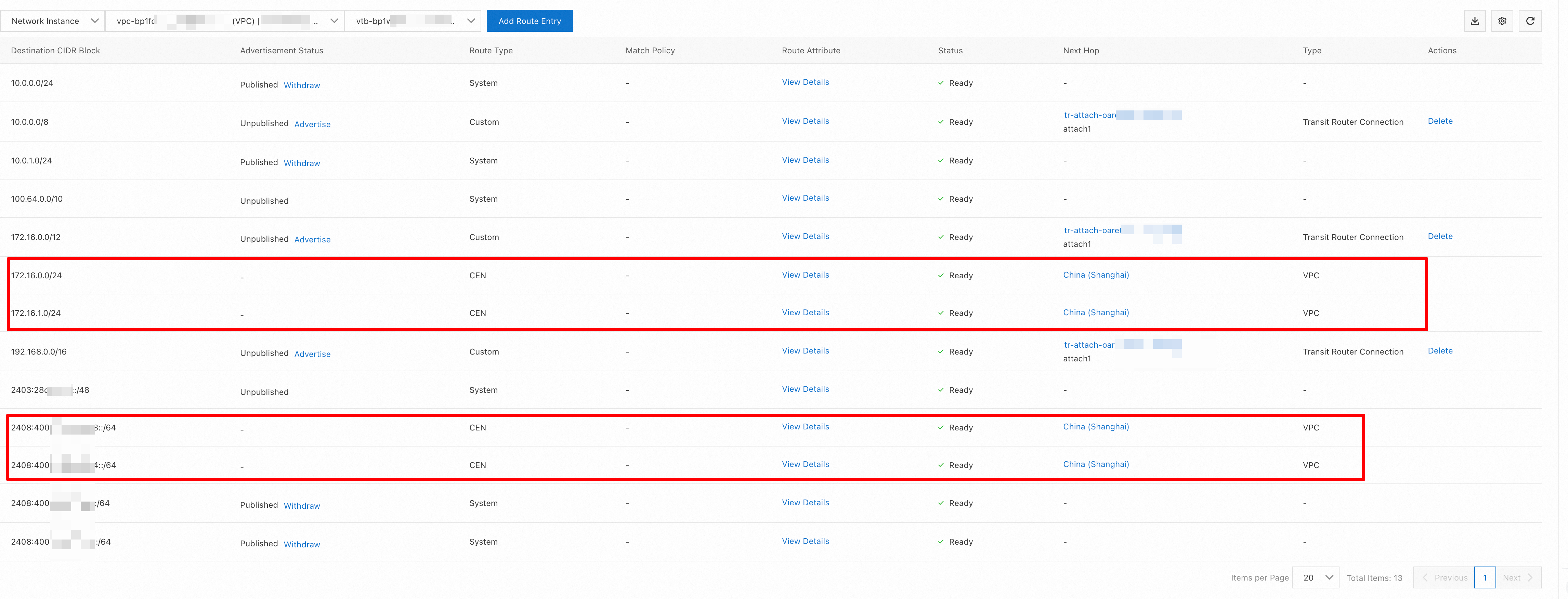

VPC1 のルート

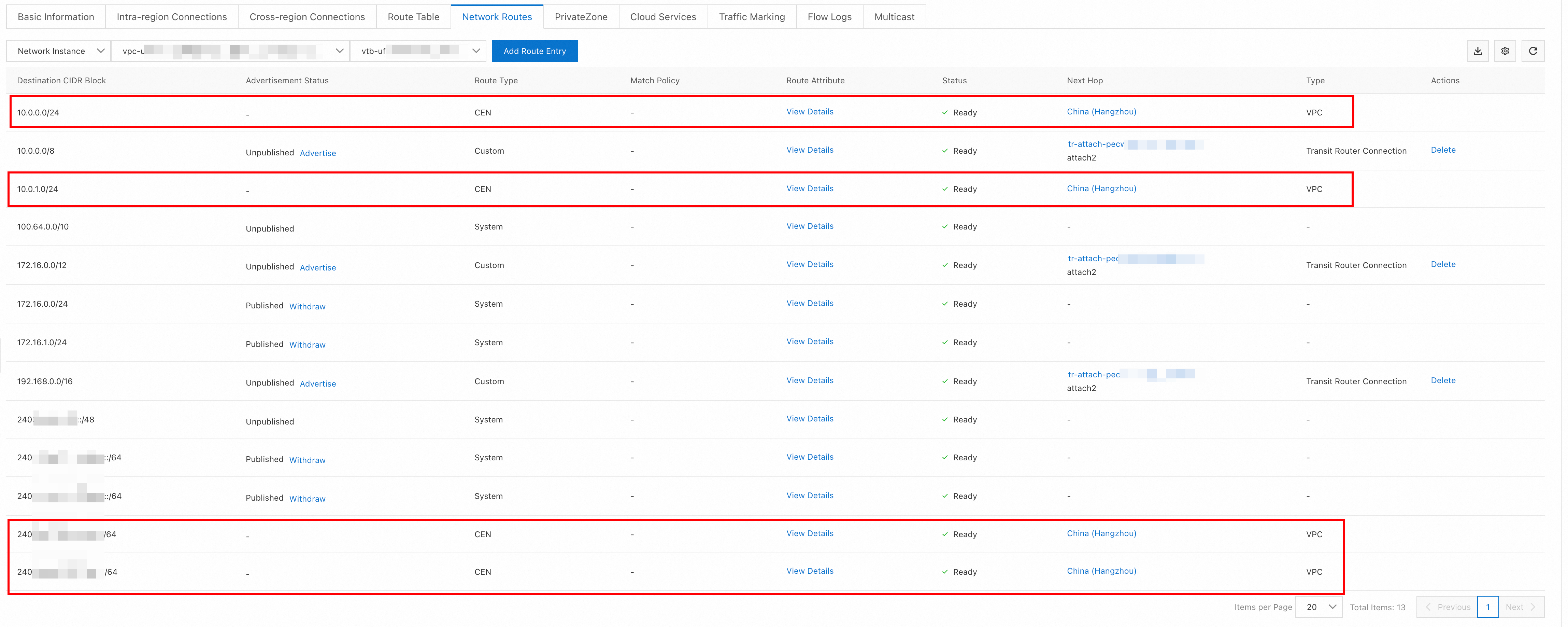

VPC2 のルート

ステップ 7：ネットワーク接続のテスト

VPC1 と VPC2 が IPv6 経由で通信できることを確認します。

1. VPC1 の ECS1 にログインします。接続方法については、「ECS インスタンスへの接続」をご参照ください。

2. 次のコマンドを実行して、VPC2 の ECS2 にその IPv6 アドレスを使用して ping を実行します：

   ping6 <IPv6 address of ECS2>

以下に示すように ECS1 が ICMP エコー応答パケットを受信した場合、2 つの VPC 間の IPv6 通信は正常に機能しています。

ステップ 1：リソースの作成

1. 作業ディレクトリを作成し、そのディレクトリに移動します。

   mkdir tf-CenIpv6 && cd tf-CenIpv6

2. main.tf 構成ファイルを作成します。

   touch main.tf

3. main.tf を開き、次の構成を貼り付け、ファイルを保存します。このファイルでは、2 つの VPC、4 つの vSwitch、IPv6 が有効化された 2 つの ECS インスタンス、セキュリティグループ、CEN インスタンス、2 つのトランジットルーター、VPC 添付ファイル、およびリージョン間ピアアタッチメントなど、必要なすべてのリソースが定義されています。

   variable "pname" {
     description = "The prefix name for resources"
     type        = string
     default     = "tf-CenIpv6"
   }

   variable "default_region_id" {
     description = "The default region id"
     type        = string
     default     = "cn-hangzhou"
   }

   variable "hangzhou_region_id" {
     description = "The hangzhou region id"
     type        = string
     default     = "cn-hangzhou"
   }

   variable "shanghai_region_id" {
     description = "The shanghai region id"
     type        = string
     default     = "cn-shanghai"
   }

   variable "hangzhou_az_list" {
     description = "List of availability zones to use"
     type        = list(string)
     default     = ["cn-hangzhou-j", "cn-hangzhou-k"]
   }

   variable "shanghai_az_list" {
     description = "List of availability zones to use"
     type        = list(string)
     default     = ["cn-shanghai-m", "cn-shanghai-n"]
   }

   # --- provider ---
   provider "alicloud" { # default hangzhou
     region = var.default_region_id
   }

   provider "alicloud" {
     alias  = "hangzhou"
     region = var.hangzhou_region_id
   }

   provider "alicloud" {
     alias  = "shanghai"
     region = var.shanghai_region_id
   }

   # --- 2 vpc and 4 vsw ---
   resource "alicloud_vpc" "vpc1" {
     provider    = alicloud.hangzhou
     vpc_name    = "${var.pname}-vpc1"
     cidr_block  = "10.0.0.0/16"
     enable_ipv6 = true
   }
   resource "alicloud_vpc" "vpc2" {
     provider    = alicloud.shanghai
     vpc_name    = "${var.pname}-vpc2"
     cidr_block  = "172.16.0.0/16"
     enable_ipv6 = true
   }
   resource "alicloud_vswitch" "vsw1-1" {
     provider             = alicloud.hangzhou
     vpc_id               = alicloud_vpc.vpc1.id
     cidr_block           = "10.0.0.0/24"
     zone_id              = var.hangzhou_az_list[0]
     vswitch_name         = "${var.pname}-vsw1-1"
     enable_ipv6          = true
     ipv6_cidr_block_mask = 1 # existed
   }
   resource "alicloud_vswitch" "vsw1-2" {
     provider             = alicloud.hangzhou
     vpc_id               = alicloud_vpc.vpc1.id
     cidr_block           = "10.0.1.0/24"
     zone_id              = var.hangzhou_az_list[1]
     vswitch_name         = "${var.pname}-vsw1-2"
     enable_ipv6          = true
     ipv6_cidr_block_mask = 2
   }
   resource "alicloud_vswitch" "vsw2-1" {
     provider             = alicloud.shanghai
     vpc_id               = alicloud_vpc.vpc2.id
     cidr_block           = "172.16.0.0/24"
     zone_id              = var.shanghai_az_list[0]
     vswitch_name         = "${var.pname}-vsw2-1"
     enable_ipv6          = true
     ipv6_cidr_block_mask = 3
   }
   resource "alicloud_vswitch" "vsw2-2" {
     provider             = alicloud.shanghai
     vpc_id               = alicloud_vpc.vpc2.id
     cidr_block           = "172.16.1.0/24"
     zone_id              = var.shanghai_az_list[1]
     vswitch_name         = "${var.pname}-vsw2-2"
     enable_ipv6          = true
     ipv6_cidr_block_mask = 4
   }

   # --- ecs1 ---
   resource "alicloud_instance" "ecs1" {
     provider             = alicloud.hangzhou
     instance_name        = "${var.pname}-ecs1"
     instance_type        = "ecs.e-c1m1.large"
     security_groups      = [alicloud_security_group.sg1.id]
     vswitch_id           = alicloud_vswitch.vsw1-1.id
     image_id             = "aliyun_3_x64_20G_qboot_alibase_20230727.vhd"
     system_disk_category = "cloud_essd"
     private_ip           = "10.0.0.1"
     ipv6_address_count   = 1
     instance_charge_type = "PostPaid"
     user_data = base64encode(<<-EOT
       #!/bin/bash
       echo ecs_ok > /root/ok.txt
       sudo acs-plugin-manager --exec --plugin=ecs-utils-ipv6
     EOT
     )
   }

   # --- ecs2 ---
   resource "alicloud_instance" "ecs2" {
     provider             = alicloud.shanghai
     instance_name        = "${var.pname}-ecs2"
     instance_type        = "ecs.e-c1m1.large"
     security_groups      = [alicloud_security_group.sg2.id]
     vswitch_id           = alicloud_vswitch.vsw2-1.id
     image_id             = "aliyun_3_x64_20G_qboot_alibase_20230727.vhd"
     system_disk_category = "cloud_essd"
     private_ip           = "172.16.0.1"
     ipv6_address_count   = 1
     instance_charge_type = "PostPaid"
     user_data = base64encode(<<-EOT
       #!/bin/bash
       echo ecs_ok > /root/ok.txt
       sudo acs-plugin-manager --exec --plugin=ecs-utils-ipv6
     EOT
     )
   }

   # sg
   resource "alicloud_security_group" "sg1" {
     provider = alicloud.hangzhou
     name     = "${var.pname}-sg1"
     vpc_id   = alicloud_vpc.vpc1.id
   }
   resource "alicloud_security_group_rule" "allow_inbound_ssh1" {
     provider          = alicloud.hangzhou
     type              = "ingress"
     ip_protocol       = "tcp"
     nic_type          = "intranet"
     policy            = "accept"
     port_range        = "22/22"
     priority          = 1
     security_group_id = alicloud_security_group.sg1.id
     cidr_ip           = "0.0.0.0/0"
   }
   resource "alicloud_security_group_rule" "allow_inbound_icmp1" {
     provider          = alicloud.hangzhou
     type              = "ingress"
     ip_protocol       = "icmp"
     nic_type          = "intranet"
     policy            = "accept"
     port_range        = "-1/-1"
     priority          = 1
     security_group_id = alicloud_security_group.sg1.id
     cidr_ip           = "0.0.0.0/0"
   }
   resource "alicloud_security_group_rule" "allow_inbound_ipv6_icmp1" {
     provider          = alicloud.hangzhou
     type              = "ingress"
     ip_protocol       = "all"
     nic_type          = "intranet"
     policy            = "accept"
     port_range        = "-1/-1"
     priority          = 1
     security_group_id = alicloud_security_group.sg1.id
     ipv6_cidr_ip      = "::/0"
   }

   resource "alicloud_security_group" "sg2" {
     provider = alicloud.shanghai
     name     = "${var.pname}-sg2"
     vpc_id   = alicloud_vpc.vpc2.id
   }
   resource "alicloud_security_group_rule" "allow_inbound_ssh2" {
     provider          = alicloud.shanghai
     type              = "ingress"
     ip_protocol       = "tcp"
     nic_type          = "intranet"
     policy            = "accept"
     port_range        = "22/22"
     priority          = 1
     security_group_id = alicloud_security_group.sg2.id
     cidr_ip           = "0.0.0.0/0"
   }
   resource "alicloud_security_group_rule" "allow_inbound_icmp2" {
     provider          = alicloud.shanghai
     type              = "ingress"
     ip_protocol       = "icmp"
     nic_type          = "intranet"
     policy            = "accept"
     port_range        = "-1/-1"
     priority          = 1
     security_group_id = alicloud_security_group.sg2.id
     cidr_ip           = "0.0.0.0/0"
   }
   resource "alicloud_security_group_rule" "allow_inbound_ipv6_icmp2" {
     provider = alicloud.shanghai

     type              = "ingress"
     ip_protocol       = "all"
     nic_type          = "intranet"
     policy            = "accept"
     port_range        = "-1/-1"
     priority          = 1
     security_group_id = alicloud_security_group.sg2.id
     ipv6_cidr_ip      = "::/0"
   }


   # --- cen and tr ---
   resource "alicloud_cen_instance" "cen1" {
     cen_instance_name = "${var.pname}-cen1"
   }
   resource "alicloud_cen_transit_router" "tr1" {
     provider            = alicloud.hangzhou
     transit_router_name = "${var.pname}-tr1"
     cen_id              = alicloud_cen_instance.cen1.id
   }
   resource "alicloud_cen_transit_router" "tr2" {
     provider            = alicloud.shanghai
     transit_router_name = "${var.pname}-tr2"
     cen_id              = alicloud_cen_instance.cen1.id
   }
   # get tr sys table id
   data "alicloud_cen_transit_router_route_tables" "tr1" { # get tr sys table
     transit_router_id               = alicloud_cen_transit_router.tr1.transit_router_id
     transit_router_route_table_type = "System"
   }
   data "alicloud_cen_transit_router_route_tables" "tr2" {
     transit_router_id               = alicloud_cen_transit_router.tr2.transit_router_id
     transit_router_route_table_type = "System"
   }

   # tr-peer
   resource "alicloud_cen_transit_router_peer_attachment" "peer" {
     provider                      = alicloud.hangzhou
     cen_id                        = alicloud_cen_instance.cen1.id
     transit_router_id             = alicloud_cen_transit_router.tr1.transit_router_id
     peer_transit_router_region_id = var.shanghai_region_id
     peer_transit_router_id        = alicloud_cen_transit_router.tr2.transit_router_id
     bandwidth_type                = "DataTransfer"
     bandwidth                     = 1
     auto_publish_route_enabled    = true # default is false
   }
   resource "alicloud_cen_transit_router_route_table_association" "ass_peer1" {
     transit_router_route_table_id = data.alicloud_cen_transit_router_route_tables.tr1.tables[0].id
     transit_router_attachment_id  = alicloud_cen_transit_router_peer_attachment.peer.transit_router_attachment_id
   }
   resource "alicloud_cen_transit_router_route_table_propagation" "propa_peer1" {
     transit_router_route_table_id = data.alicloud_cen_transit_router_route_tables.tr1.tables[0].id
     transit_router_attachment_id  = alicloud_cen_transit_router_peer_attachment.peer.transit_router_attachment_id
   }
   resource "alicloud_cen_transit_router_route_table_association" "ass_peer2" {
     transit_router_route_table_id = data.alicloud_cen_transit_router_route_tables.tr2.tables[0].id
     transit_router_attachment_id  = alicloud_cen_transit_router_peer_attachment.peer.transit_router_attachment_id
   }
   resource "alicloud_cen_transit_router_route_table_propagation" "propa_peer2" {
     transit_router_route_table_id = data.alicloud_cen_transit_router_route_tables.tr2.tables[0].id
     transit_router_attachment_id  = alicloud_cen_transit_router_peer_attachment.peer.transit_router_attachment_id
   }

   # cidr_list
   variable "cidr_list" {
     description = "The list of Private CIDR block"
     type        = list(string)
     default     = ["10.0.0.0/8", "172.16.0.0/12", "192.168.0.0/16"]
   }

   # attach1
   resource "alicloud_cen_transit_router_vpc_attachment" "attach1" {
     provider          = alicloud.hangzhou
     cen_id            = alicloud_cen_instance.cen1.id
     transit_router_id = alicloud_cen_transit_router.tr1.transit_router_id
     vpc_id            = alicloud_vpc.vpc1.id
     zone_mappings {
       zone_id    = var.hangzhou_az_list[0]
       vswitch_id = alicloud_vswitch.vsw1-1.id
     }
     zone_mappings {
       zone_id    = var.hangzhou_az_list[1]
       vswitch_id = alicloud_vswitch.vsw1-2.id
     }
     transit_router_vpc_attachment_name    = "attach1"
     transit_router_vpc_attachment_options = { ipv6Support : "enable" }
     auto_publish_route_enabled            = true # default is false
   }
   resource "alicloud_cen_transit_router_route_table_association" "ass1" {
     transit_router_route_table_id = data.alicloud_cen_transit_router_route_tables.tr1.tables[0].id
     transit_router_attachment_id  = alicloud_cen_transit_router_vpc_attachment.attach1.transit_router_attachment_id
   }
   resource "alicloud_cen_transit_router_route_table_propagation" "propa1" {
     transit_router_route_table_id = data.alicloud_cen_transit_router_route_tables.tr1.tables[0].id
     transit_router_attachment_id  = alicloud_cen_transit_router_vpc_attachment.attach1.transit_router_attachment_id
   }
   resource "alicloud_route_entry" "vpc1_to_tr1" {
     provider              = alicloud.hangzhou
     count                 = 3
     route_table_id        = alicloud_vpc.vpc1.route_table_id
     destination_cidrblock = var.cidr_list[count.index]
     nexthop_type          = "Attachment"
     nexthop_id            = alicloud_cen_transit_router_vpc_attachment.attach1.transit_router_attachment_id
   }

   # attach2
   resource "alicloud_cen_transit_router_vpc_attachment" "attach2" {
     provider          = alicloud.shanghai
     cen_id            = alicloud_cen_instance.cen1.id
     transit_router_id = alicloud_cen_transit_router.tr2.transit_router_id
     vpc_id            = alicloud_vpc.vpc2.id
     zone_mappings {
       zone_id    = var.shanghai_az_list[0]
       vswitch_id = alicloud_vswitch.vsw2-1.id
     }
     zone_mappings {
       zone_id    = var.shanghai_az_list[1]
       vswitch_id = alicloud_vswitch.vsw2-2.id
     }
     transit_router_vpc_attachment_name    = "attach2"
     transit_router_vpc_attachment_options = { ipv6Support : "enable" }
     auto_publish_route_enabled            = true # default is false
   }
   resource "alicloud_cen_transit_router_route_table_association" "ass2" {
     transit_router_route_table_id = data.alicloud_cen_transit_router_route_tables.tr2.tables[0].id
     transit_router_attachment_id  = alicloud_cen_transit_router_vpc_attachment.attach2.transit_router_attachment_id
   }
   resource "alicloud_cen_transit_router_route_table_propagation" "propa2" {
     transit_router_route_table_id = data.alicloud_cen_transit_router_route_tables.tr2.tables[0].id
     transit_router_attachment_id  = alicloud_cen_transit_router_vpc_attachment.attach2.transit_router_attachment_id
   }
   resource "alicloud_route_entry" "vpc2_to_tr2" {
     provider              = alicloud.shanghai
     count                 = 3
     route_table_id        = alicloud_vpc.vpc2.route_table_id
     destination_cidrblock = var.cidr_list[count.index]
     nexthop_type          = "Attachment"
     nexthop_id            = alicloud_cen_transit_router_vpc_attachment.attach2.transit_router_attachment_id
   }

   output "ecs1_login_address" {
     value = "https://ecs-workbench.aliyun.com/?from=EcsConsole&instanceType=ecs&regionId=${var.hangzhou_region_id}&instanceId=${alicloud_instance.ecs1.id}"
   }

   output "ecs2_login_address" {
     value = "https://ecs-workbench.aliyun.com/?from=EcsConsole&instanceType=ecs&regionId=${var.shanghai_region_id}&instanceId=${alicloud_instance.ecs2.id}"
   }

4. 作業ディレクトリを初期化します。

   terraform init

5. 構成を適用します。Terraform が作成されるリソースのプレビューを表示します。確認するには yes を入力します。

   terraform apply

   terraform apply の実行が完了すると、[出力] セクションに ECS1 および ECS2 のログインアドレスが表示されます。

ステップ 2：ネットワーク接続のテスト

1. ECS2 (インスタンス名: tf-CenIpv6-ecs2) にログオンします。Terraform の出力から ecs2_login_address をコピーしてブラウザで開きます。プロンプトが表示されたら、[一時的な SSH キーベース] 認証を選択します。



2. 次のコマンドを実行して、ECS2 の IPv6 アドレスを取得します：

   ifconfig



3. ECS1（インスタンス名: tf-CenIpv6-ecs1）にログインします。Terraform の出力から ecs1_login_address をコピーし、ブラウザで開きます。プロンプトが表示されたら、[一時的な SSH キーによる認証] を選択します。



4. ステップ 2 で取得した IPv6 アドレスを使用して、次のコマンドを実行して ECS2 に ping を実行します：

   ping6 <IPv6 address of ECS2>

   上記のように ECS1 が ICMP エコー応答パケットを受信した場合、VPC1 と VPC2 間の IPv6 通信は正常に機能しています。



ステップ 3：リソースの解放

リソースが不要になったら、次のコマンドを実行してリソースを削除し、課金を停止します。

terraform destroy --auto-approve
