シナリオベースのネットワーキングを使用して、リージョンをまたがる仮想プライベートクラウド (VPC) を接続するためのクラウドエンタープライズネットワーク (CEN) を作成します。
シナリオベースのネットワーキングは、ネットワークトポロジの迅速な作成のために設計されています。 同じアカウント内のリージョンをまたがる VPC の完全な通信をサポートします。 この機能は、CEN インスタンス、転送ルータ、VPC 接続、およびリージョン間の接続の作成、関連付けられた転送の構成、ルート学習の有効化など、CEN のバッチ構成を自動化します。
関連付けられた転送やルート学習のカスタマイズなど、手動構成が必要な場合は、「同じリージョン内の VPC を接続する」または「異なるリージョン内の VPC を接続する」をご参照ください。
異なるアカウントの VPC を接続する必要がある場合は、「異なるアカウントの VPC を接続する」をご参照ください。
シナリオ
このシナリオでは、3 つの VPC が作成されています。VPC1 と VPC2 は中国 (杭州) に、VPC3 は中国 (上海) にあります (詳細は以下を参照)。 シナリオベースのネットワーキングを使用すると、これらの VPC を接続できます。
パラメーター | VPC1 | VPC2 | VPC3 |
リージョン | 中国 (杭州) | 中国 (杭州) | 中国 (上海) |
CIDR ブロック | 10.0.0.0/16 | 172.16.0.0/16 | 192.168.0.0/16 |
vSwitch1 | ゾーン J。 ゾーン J。CIDR ブロック 10.0.0.0/24 | ゾーン J。 ゾーン J。CIDR ブロック 172.16.0.0/24 | ゾーン M。 ゾーン M。CIDR ブロック 192.168.0.0/24 |
vSwitch2 | ゾーン K。 ゾーン K。CIDR ブロック 10.0.1.0/24 | ゾーン K。 ゾーン K。CIDR ブロック 172.16.1.0/24 | ゾーン N。 ゾーン N。CIDR ブロック 192.168.1.0/24 |
ECS IP | ECS1: 10.0.0.1 | ECS2: 172.16.0.1 | ECS3: 192.168.0.1 |
ネットワークリソースを計画する際には、以下の点に注意してください。
VPC の CIDR ブロックは重複してはなりません。
ゾーンレベルでディザスタリカバリを実現するには、少なくとも 2 つの異なるゾーンに vSwitch を作成します。
構成
手順 1: ネットワーキング構成を作成する
CEN コンソール にログインします。 [インスタンス] ページで、[CEN インスタンスの作成] をクリックします。
[CEN インスタンスの作成] ダイアログボックスで、[シナリオ固有の CEN を作成 (推奨)] を選択します。 [VPC 相互接続] を選択し、[作成] をクリックします。

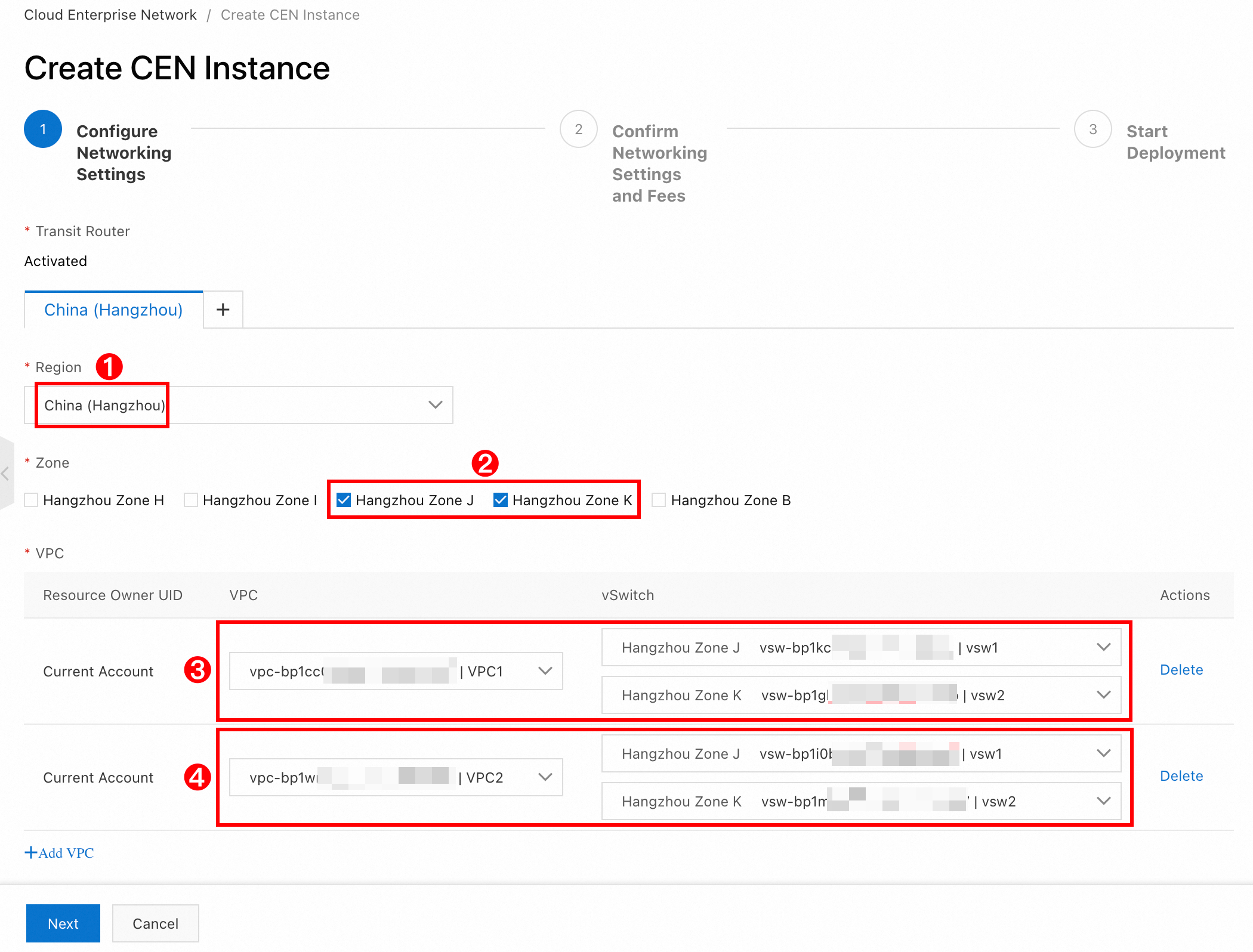

タブで、次のようにパラメーターを構成します。
転送ルータ: このサービスを使用するには、アクティブ化する必要があります。
リージョン: 中国 (杭州) を選択します。
ゾーン: [ゾーン J] と [ゾーン K] を選択します。
VPC:
[VPC] のドロップダウンリストで [VPC1] を選択し、2 つの vSwitch を選択します。
[VPC の追加] をクリックし、ドロップダウンリストで [VPC2] を選択し、2 つの vSwitch を選択します。

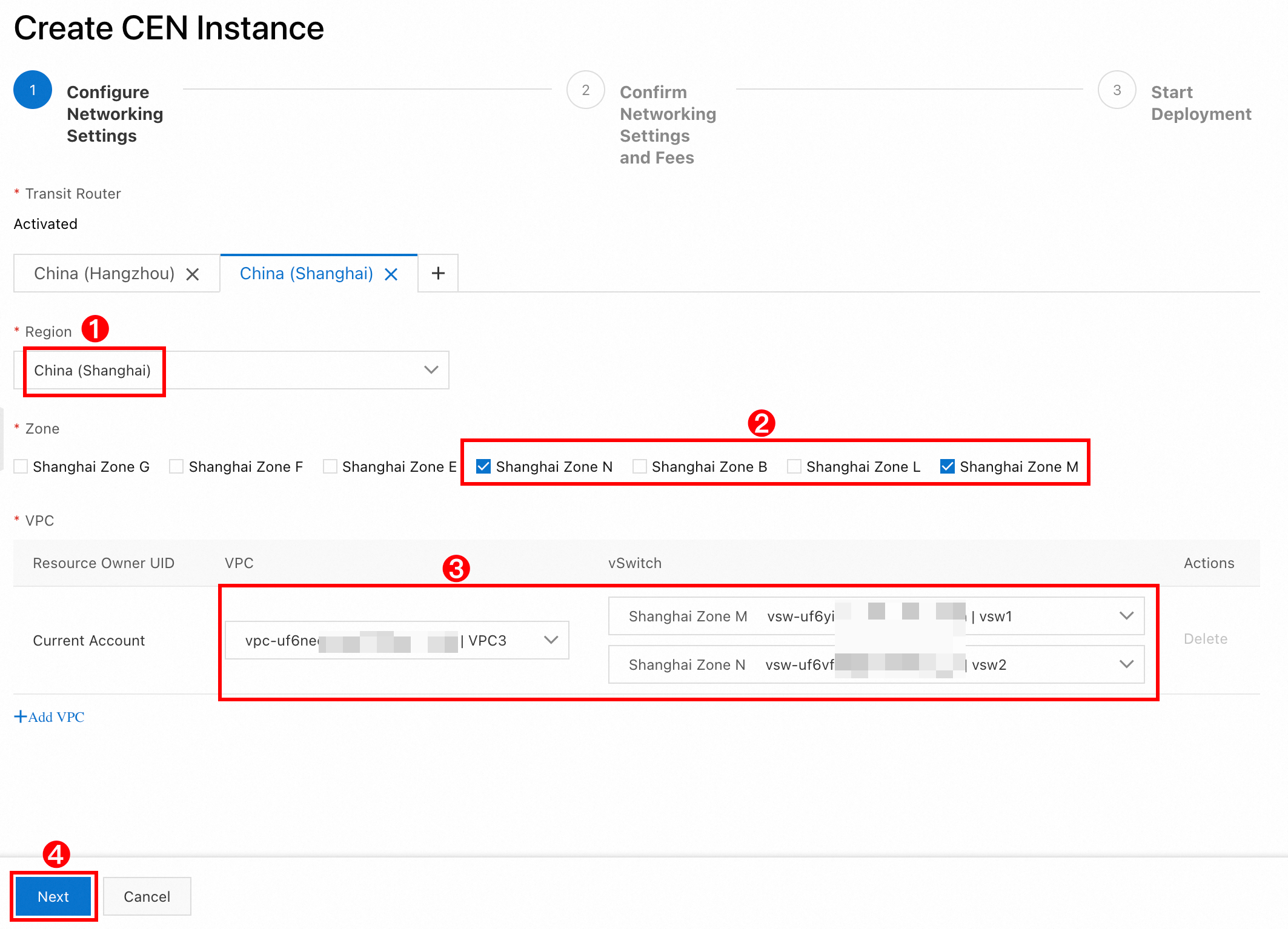

[中国 (杭州)] タブの右側にある [+] をクリックして新しいタブを作成し、ネットワーキング構成を追加します。 新しいタブはデフォルトでは空で、リージョンを選択した後にのみ表示されることに注意してください。
リージョン: [中国 (上海)] を選択します。
ゾーン: [ゾーン M] と [ゾーン N] を選択します。
VPC: [VPC3] を選択し、2 つの vSwitch を選択します。
[次へ] をクリックします。
手順 2: ネットワーキング設定と料金を確認する

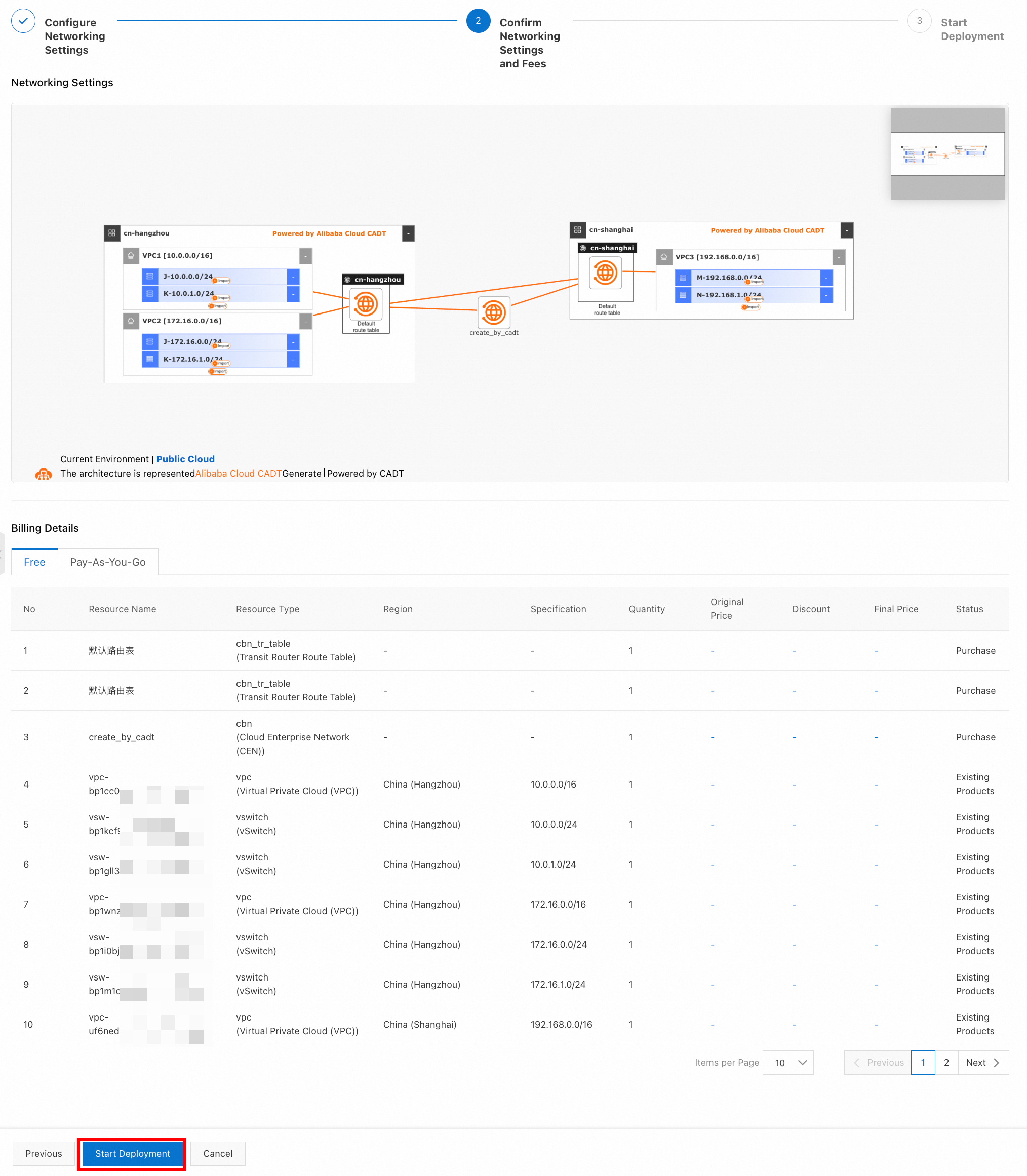

[ネットワーキング設定と料金の確認] ページで、自動的に作成され、費用が発生するリソースを表示できます。 システムが概要を提供するまでに数分かかる場合があります。 最終的な構成は次のようになります。
すべてが正しいことを確認したら、[デプロイメントの開始] をクリックします。
手順 3: デプロイメントを開始する
デプロイメントには約 10 分かかります。 その後、次のページが表示されます。

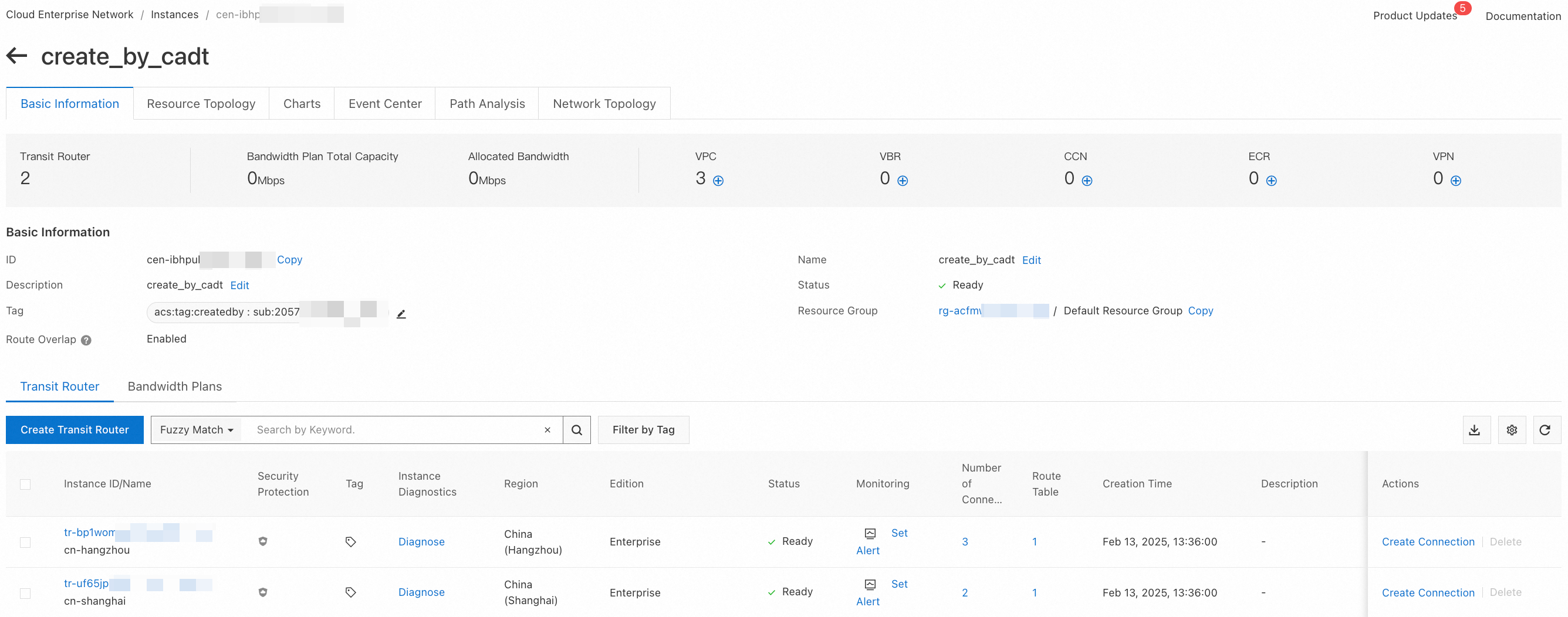

[CEN インスタンスの表示] をクリックして、CEN インスタンスで自動的に作成されたリソースを表示します。 これらの VPC は CEN を介して接続されています。
手順 4: 接続性をテストする

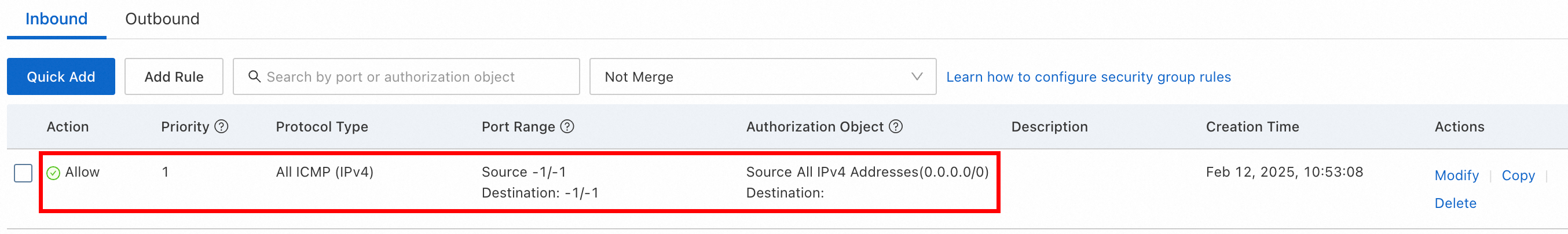

続行する前に、3 つの ECS インスタンスのセキュリティグループルールで ICMP プロトコルが許可されていることを確認してください。 詳細については、「セキュリティグループルールを照会する」および「セキュリティグループルールを追加する」をご参照ください。

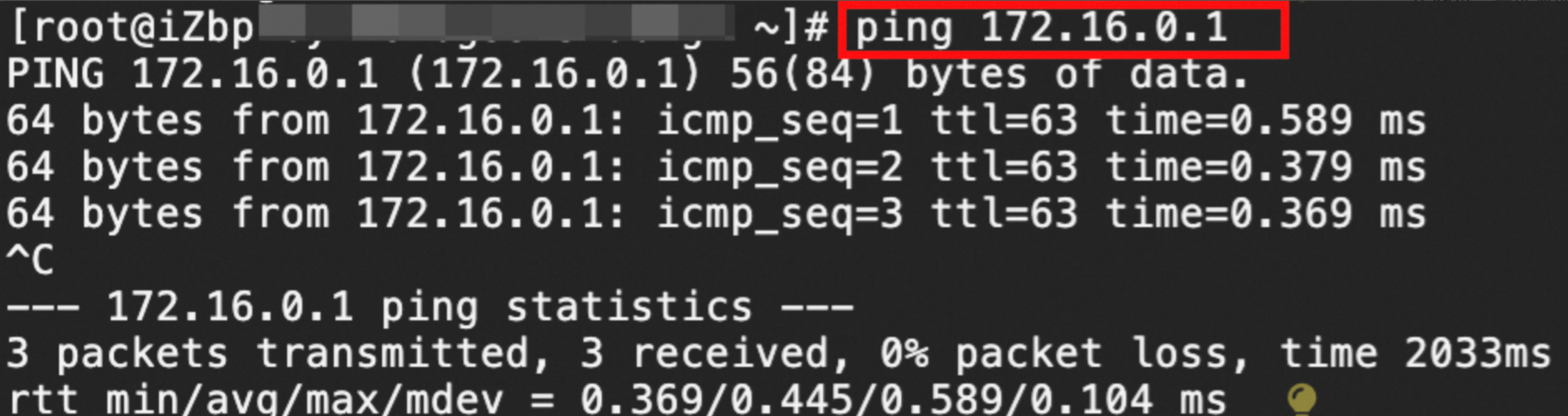

ECS1 インスタンスにログインし、ping コマンドを実行して ECS2 にアクセスします。
ping 172.16.0.1
ping が成功すると、VPC1 と VPC2 が接続されていることが確認されます。 ping コマンドを実行して、VPC1 と VPC3、および VPC2 と VPC3 の間の接続を確認します。
参考資料
CEN の課金については、「課金ルール」をご参照ください。
