Alibaba Cloud Service Mesh:ASMインスタンストポロジでのゾーン認識ルーティング機能の検証

サンプルアプリケーションをデプロイするために使用する Helmインストールパッケージ をダウンロードします。

パッケージを解凍し、解凍後に取得したフォルダー内の asm-az-routing ディレクトリを開きます。values.yaml ファイルで、アプリケーションをデプロイするゾーンを指定します。

zone1: cn-hangzhou-j
zone2: cn-hangzhou-k

次のコマンドを実行して、サンプルアプリケーションをデプロイします。

helm install --namespace azdemo azdemo ./

アプリケーション Pod が正常に実行されたら、次のコマンドを実行して、イングレスゲートウェイを使用してサービスにアクセスします。

while true; do
  curl -I http://{IP address of the ingress gateway}/productpage ;
  echo;sleep 1;
done

ASMコンソール にログインします。左側のナビゲーションペインで、[service Mesh] > [メッシュ管理] を選択します。

[メッシュ管理] ページで、ASMインスタンスの名前をクリックします。左側のナビゲーションペインで、[可観測性管理センター] > [メッシュトポロジ] を選択します。

[メッシュトポロジ] ページで、[トークンをコピーして新しいウィンドウで開く] をクリックします。

メッシュトポロジのログインページで、トークンを入力し、[ログイン] をクリックします。

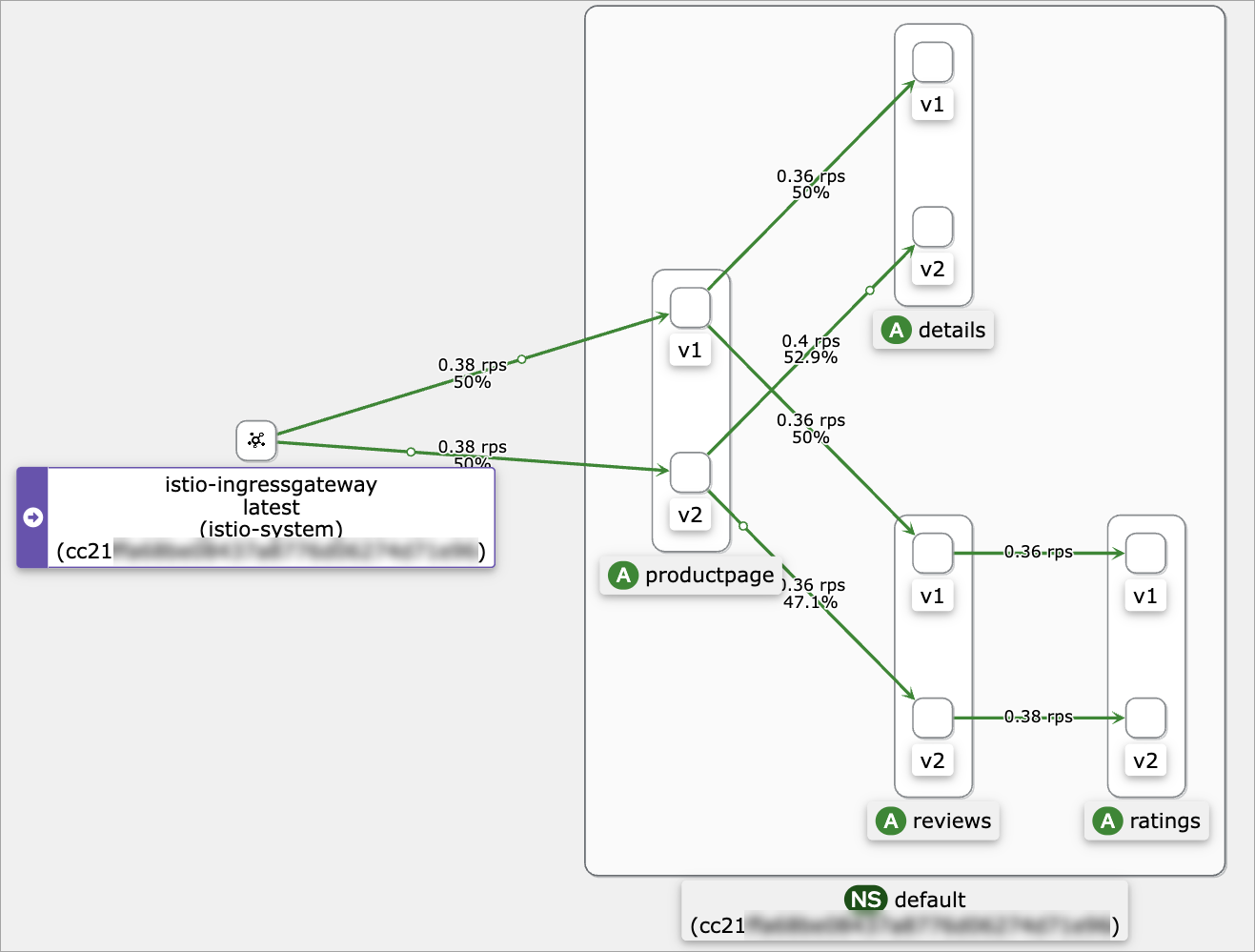

ASMインスタンスの名前空間を選択し、トラフィック分散トラフィック レートトラフィックアニメーション[表示] ドロップダウンリストから サービスノード、、 を選択し、 の選択を解除します。

最初のゾーンにデプロイされている reviews-v1 の Pod 数をゼロに減らします。これにより、サービスは利用できなくなります。

1. ACKコンソール にログインします。左側のナビゲーションペインで、[クラスター] をクリックします。

2. [クラスター] ページで、管理するクラスターを見つけ、その名前をクリックします。左側のペインで、[ワークロード] > [デプロイメント] を選択します。

3. デプロイメントを見つけ、[スケール] を [アクション] 列でクリックし、[必要な Pod 数] を 0 に設定して、[OK] をクリックします。

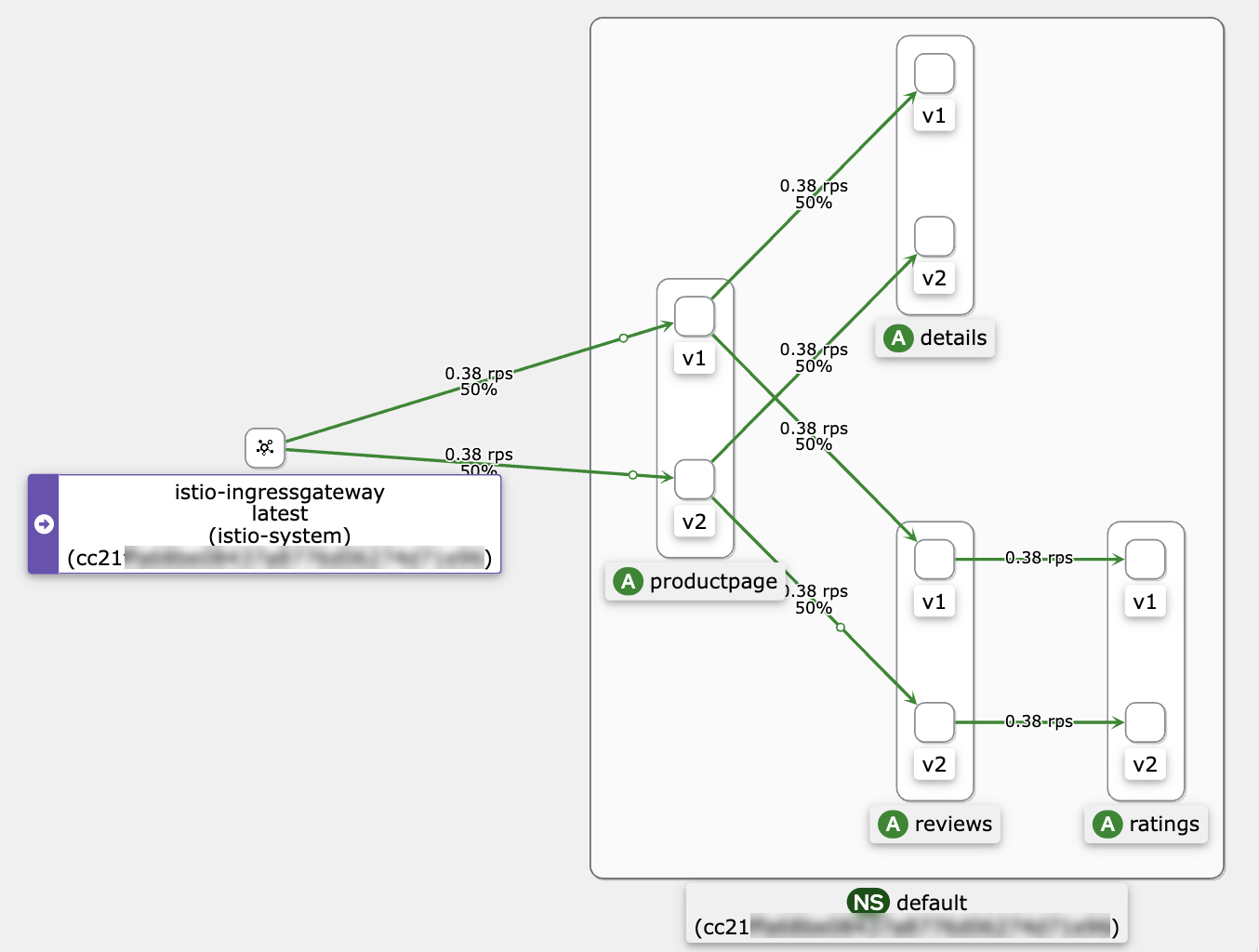

手順 2：メッシュトポロジにログインし、ASMインスタンストポロジを表示する でログインしたトポロジページに戻ります。

最初のゾーンにデプロイされている reviews-v1 の Pod 数を 1 に増やします。これにより、サービスが利用可能になります。

1. ACKコンソール にログインします。左側のナビゲーションペインで、[クラスター] をクリックします。

2. [クラスター] ページで、管理するクラスターを見つけ、その名前をクリックします。左側のペインで、[ワークロード] > [デプロイメント] を選択します。

3. デプロイメントを検索し、[スケーリング] を [アクション] 列でクリックし、[必要な Pod 数] を 1 に設定して、[OK] をクリックします。

手順 2：メッシュトポロジにログインし、ASMインスタンストポロジを表示する でログインしたトポロジページに戻ります。
