Alibaba Cloud Service Mesh:Keycloak と ASM を統合し、メッシュアプリケーションのシングルサインオンを有効化

基本概念

操作手順

ステップ1：デモアプリケーションと Keycloak のデプロイ

1. 次の YAML ファイルを使用し、kubectl apply -n default -f <your_yaml_file>.yaml コマンドを実行して、httpbin アプリケーションを ACK クラスターの `default` 名前空間にデプロイします。

   YAML を展開して表示

   apiVersion: v1
   kind: ServiceAccount
   metadata:
     name: httpbin
   ---
   apiVersion: v1
   kind: Service
   metadata:
     name: httpbin
     labels:
       app: httpbin
       service: httpbin
   spec:
     ports:
     - name: http
       port: 8000
       targetPort: 80
     selector:
       app: httpbin
   ---
   apiVersion: apps/v1
   kind: Deployment
   metadata:
     name: httpbin
   spec:
     replicas: 1
     selector:
       matchLabels:
         app: httpbin
         version: v1
     template:
       metadata:
         labels:
           app: httpbin
           version: v1
       spec:
         serviceAccountName: httpbin
         containers:
         - image: docker.io/kennethreitz/httpbin
           imagePullPolicy: IfNotPresent
           name: httpbin
           ports:
           - containerPort: 80

2. 次の YAML ファイルを使用し、kubectl apply -n default -f <your_yaml_file>.yaml コマンドを実行して、Keycloak アプリケーションを ACK クラスターの `default` 名前空間にデプロイします。

   YAML を展開して表示

   apiVersion: v1
   kind: Service
   metadata:
     name: keycloak
     labels:
       app: keycloak
   spec:
     ports:
     - name: http
       port: 8080
       targetPort: 8080
     selector:
       app: keycloak
   ---
   apiVersion: apps/v1
   kind: Deployment
   metadata:
     name: keycloak
     labels:
       app: keycloak
   spec:
     replicas: 1
     selector:
       matchLabels:
         app: keycloak
     template:
       metadata:
         labels:
           app: keycloak
       spec:
         containers:
         - name: keycloak
           image: quay.io/keycloak/keycloak:latest
           args: ["start-dev"]
           env:
           - name: KEYCLOAK_ADMIN
             value: "admin"
           - name: KEYCLOAK_ADMIN_PASSWORD
             value: "admin"
           - name: KC_PROXY
             value: "edge"
           ports:
           - name: http
             containerPort: 8080
           readinessProbe:
             httpGet:
               path: /realms/master
               port: 8080

ステップ2：ASM ゲートウェイを介してデモアプリケーションと Keycloak をインターネットに公開

この例では、ポート 443 の HTTPS を使用してデモアプリケーションにアクセスし、ポート 80 の HTTP を使用して Keycloak コンソールにアクセスします。

1. HTTPS サービス用に myexample-credential という名前の証明書を作成します。詳細については、「ASM ゲートウェイを使用してセキュアな HTTPS サービスを有効にする」をご参照ください。

2. 次の YAML ファイルを使用して、ASM インスタンスにゲートウェイルールと仮想サービスを作成し、Keycloak をインターネットに公開します。

   1. ASM コンソールで、次の YAML ファイルを使用して ASM インスタンスのゲートウェイルールを設定します。詳細については、「ゲートウェイルールの管理」をご参照ください。

      YAML を展開して表示

      apiVersion: networking.istio.io/v1beta1
      kind: Gateway
      metadata:
        name: ingressgateway
        namespace: istio-system
      spec:
        selector:
          app: istio-ingressgateway # このセレクターが既存のゲートウェイと一致することを確認してください。
        servers:
          - hosts:
              - '*'
            port:
              name: http-httpbin # ポート 443 の HTTPS を使用してデモアプリケーションにアクセスします。
              number: 443
              protocol: HTTPS
            tls:
              credentialName: myexample-credential
              mode: SIMPLE
          - hosts:
              - '*'
            port:
              name: keycloak # ポート 80 の HTTP を使用して Keycloak コンソールにアクセスします。
              number: 80
              protocol: HTTP


   2. 次の YAML ファイルを使用して、ASM インスタンスの仮想サービスを作成します。詳細については、「仮想サービスの管理」をご参照ください。

      YAML を展開して表示

      apiVersion: networking.istio.io/v1beta1
      kind: VirtualService
      metadata:
        name: ingressgateway-vs
        namespace: istio-system
      spec:
        gateways:
          - ingressgateway
        hosts:
          - '*'
        http:
          - match:
              - port: 80
            name: keycloak
            route:
              - destination:
                  host: keycloak.default.svc.cluster.local
                  port:
                    number: 8080
          - name: httpbin
            route:
              - destination:
                  host: httpbin.default.svc.cluster.local
                  port:
                    number: 8000

3. ブラウザで http://${ingress_gateway_address} にアクセスして Keycloak アプリケーションにアクセスします。

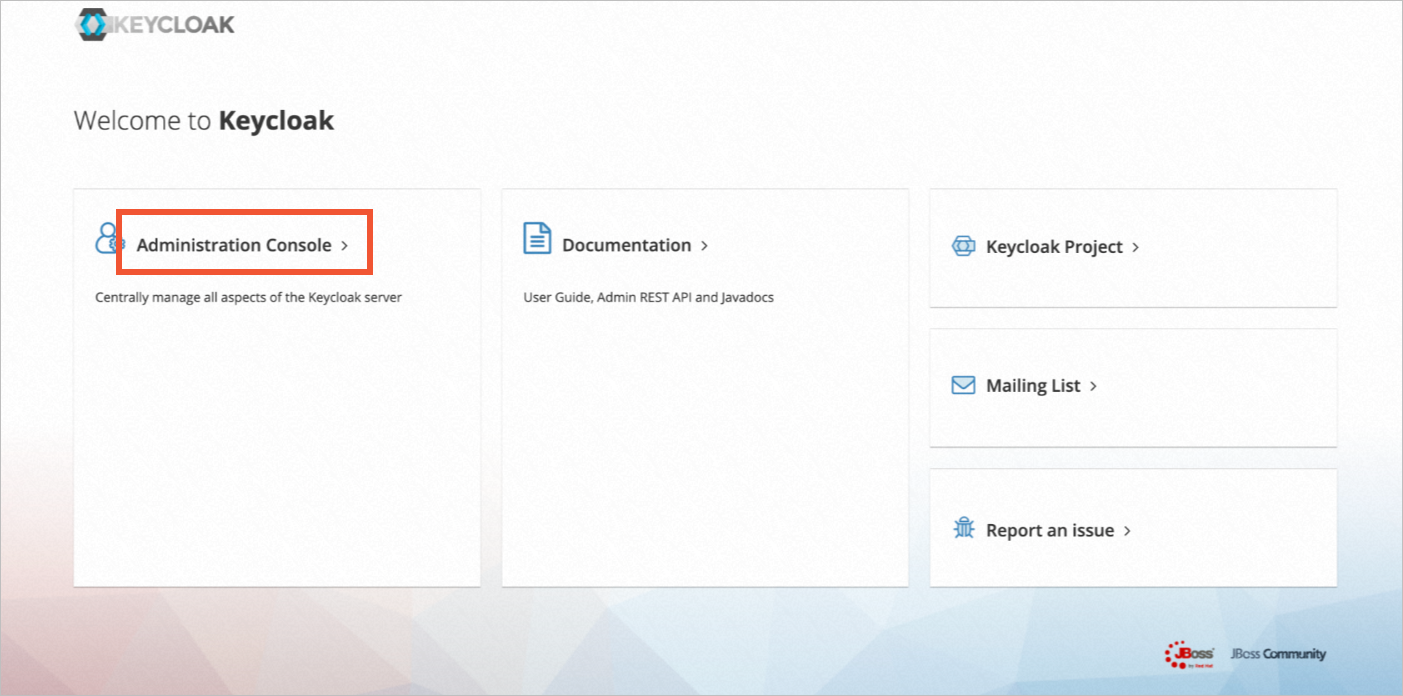

4. [管理コンソール] をクリックします。Keycloak のデプロイ時に指定した管理者ユーザー名とパスワードでログインします。

ステップ3：Keycloak の設定

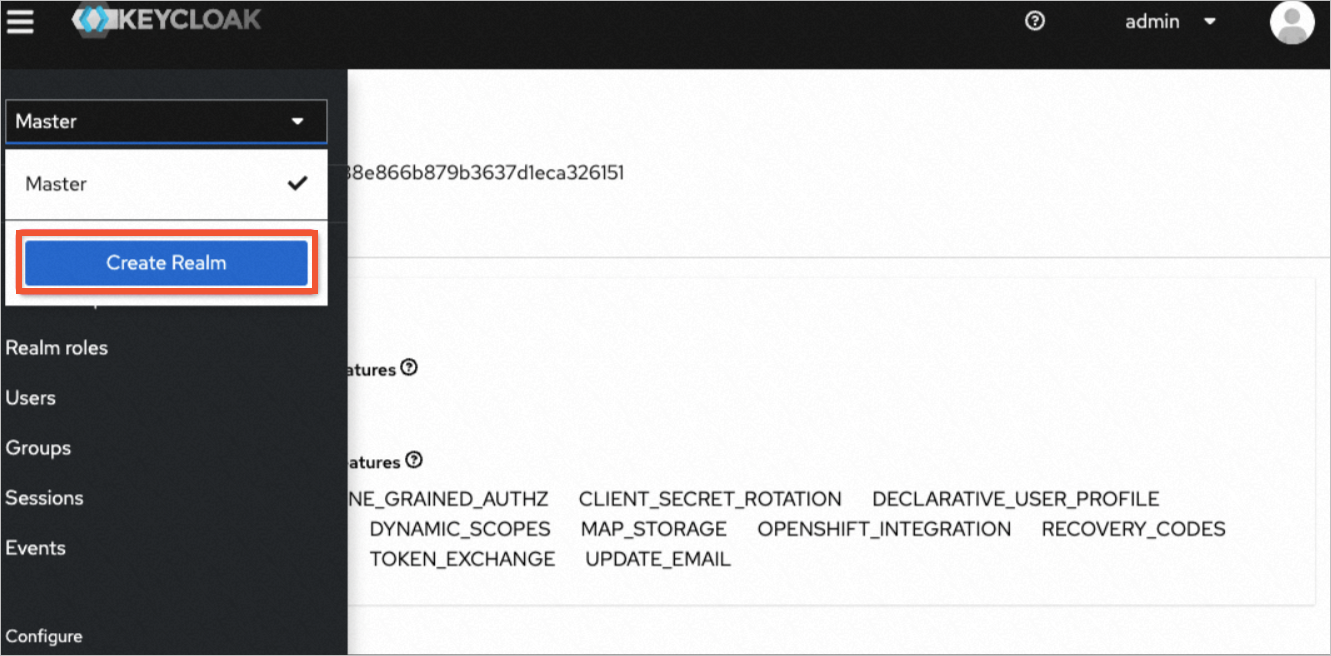

1. Keycloak コンソールの左側のナビゲーションウィンドウで、[Master] ドロップダウンリストから [レルムの作成] をクリックします。

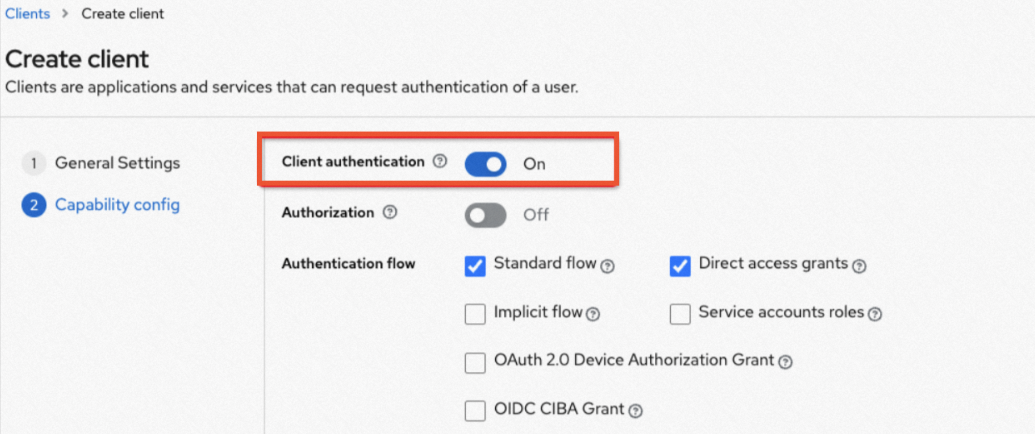

2. 新しいレルム設定ページで、次の図に示すようにクライアントを作成します。

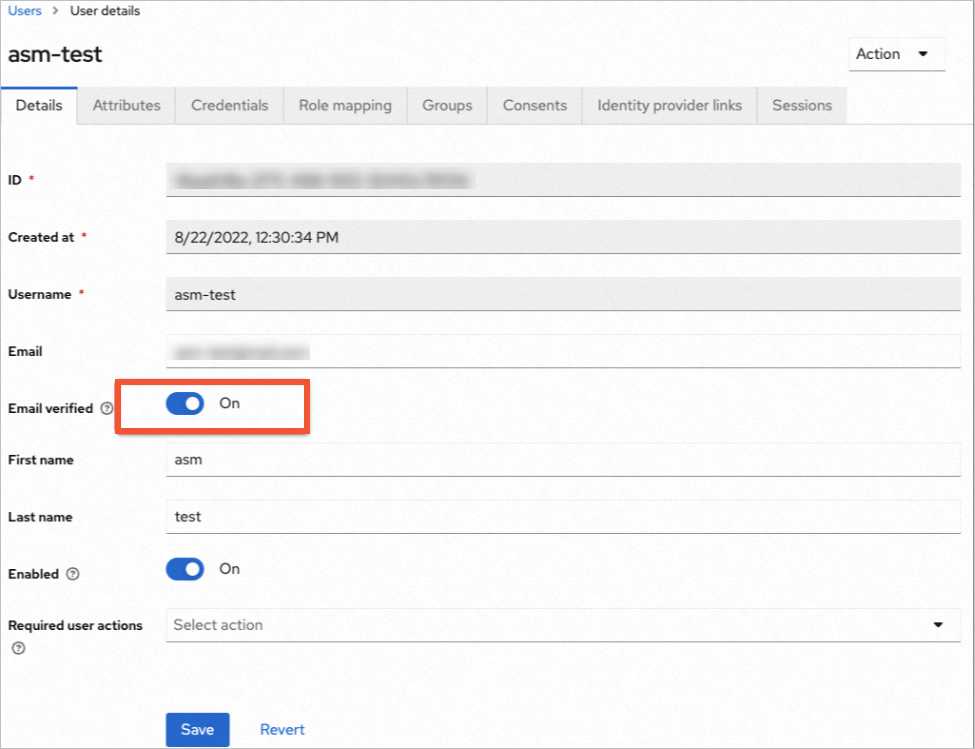

3. クライアントが作成されたら、レルムページでユーザーを作成します。次の図に示すように、[保存] をクリックします。

4. [ユーザー詳細] ページで、[認証情報] タブをクリックします。

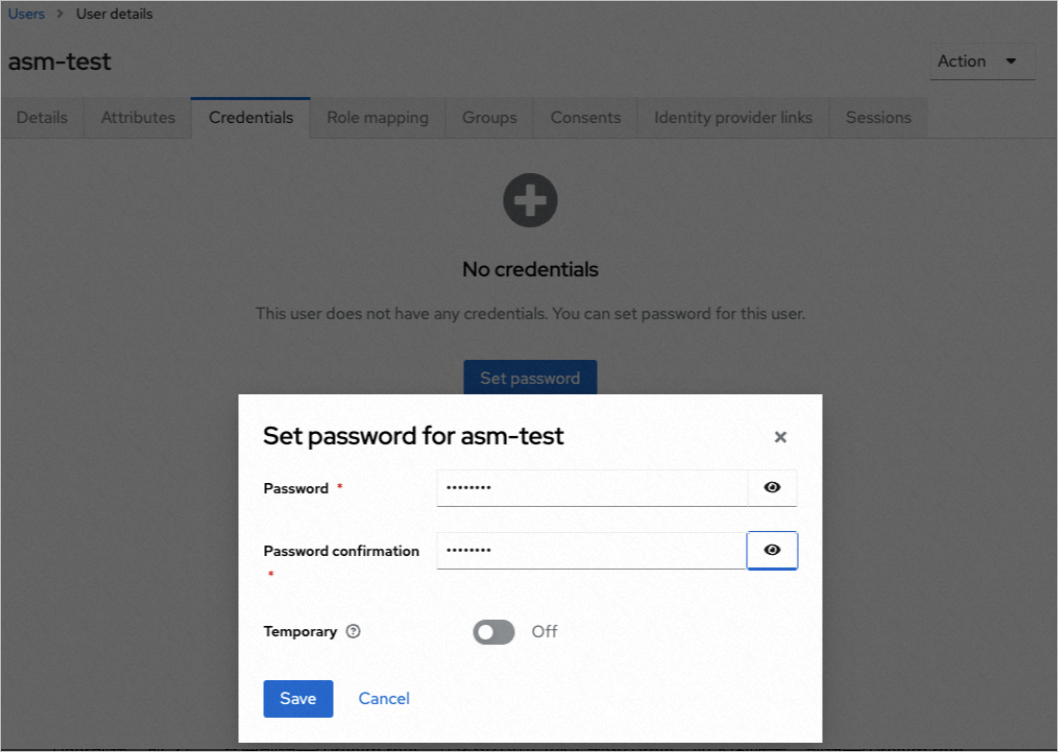

5. ダイアログボックスで、ログインパスワードを設定し、[保存] をクリックします。

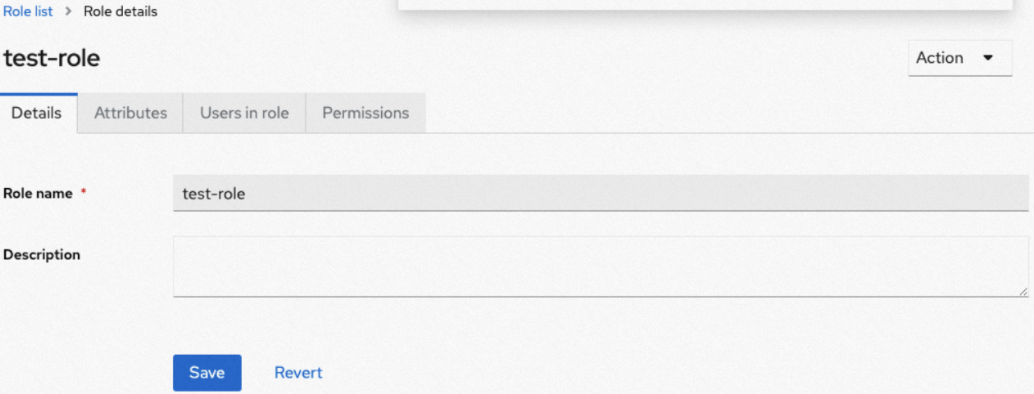

6. 次の図に示すようにレルムロールを作成し、[保存] をクリックします。

7. [ユーザー詳細] ページで、[ロールマッピング] タブをクリックします。

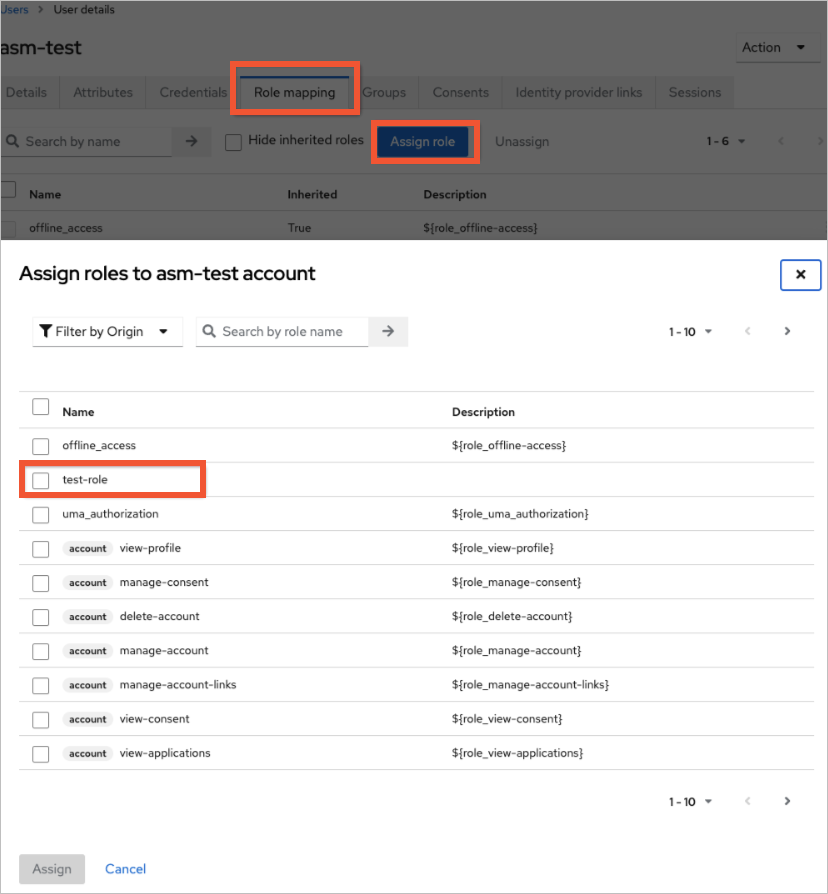

8. [ロールマッピング] ページで、[ロールの割り当て] をクリックします。ステップ 6 で作成したロールを現在のユーザーに割り当てます。

9. 次の図に示すようにクライアントスコープを作成できます。[保存] をクリックします。

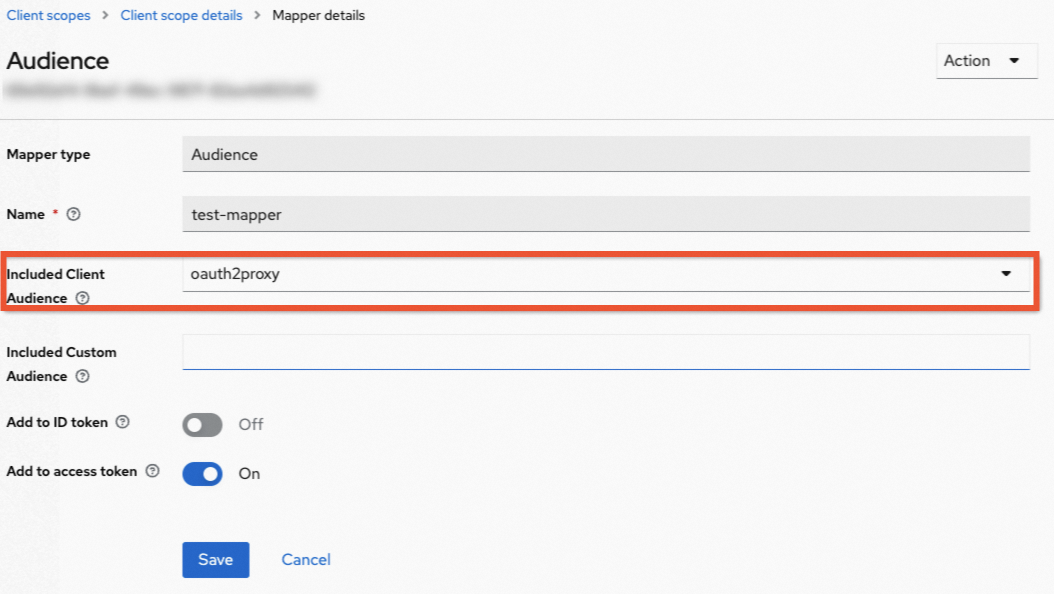

10. [クライアントスコープ] ページで、[マッパー] タブをクリックし、次の図に示すようにマッパーを追加して、[保存] をクリックします。

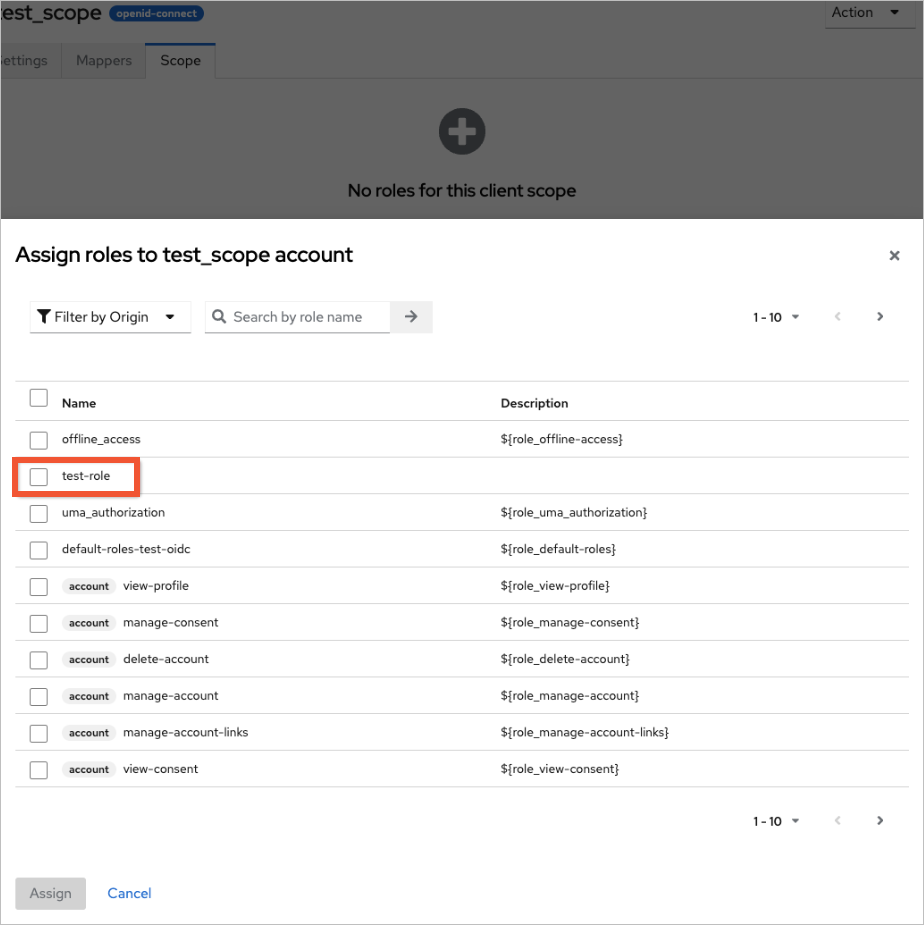

11. [スコープ] タブをクリックします。ステップ 6 で作成したロールのチェックボックスをオンにして、[割り当て] をクリックします。

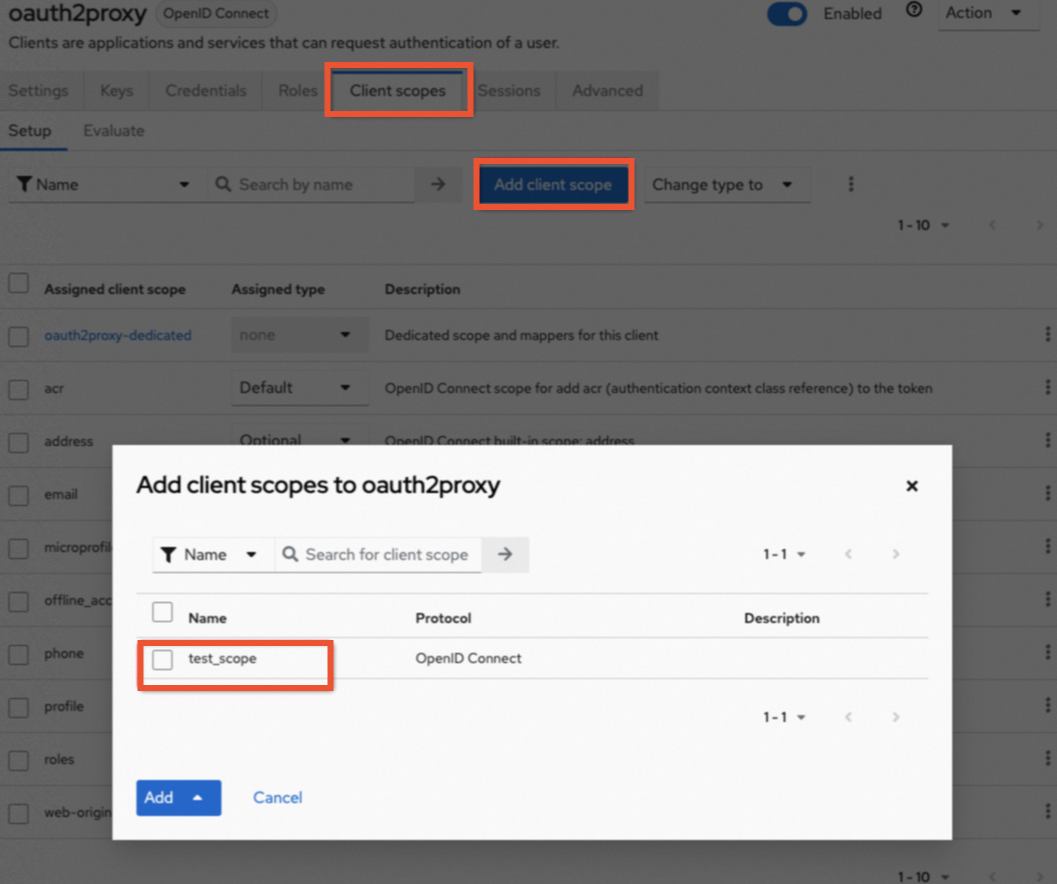

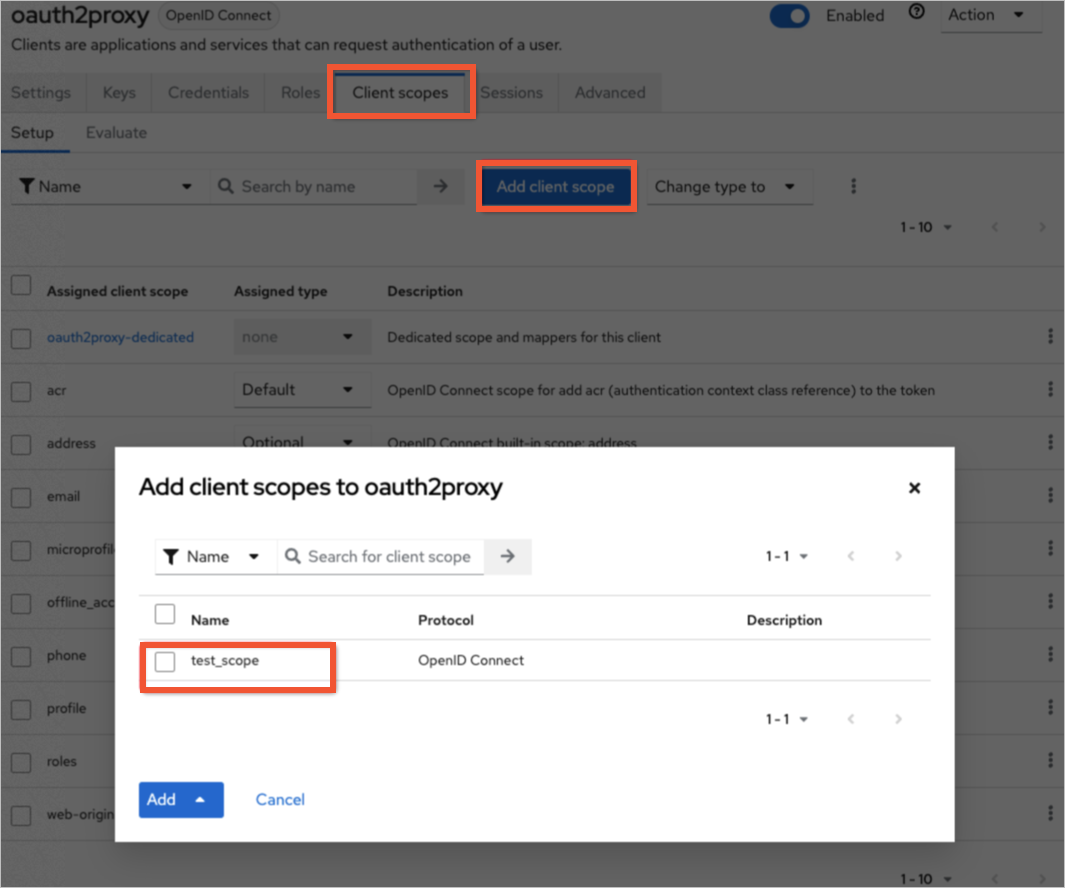

12. クライアント設定ページで、[クライアントスコープ] タブをクリックし、デフォルトスコープを追加します。

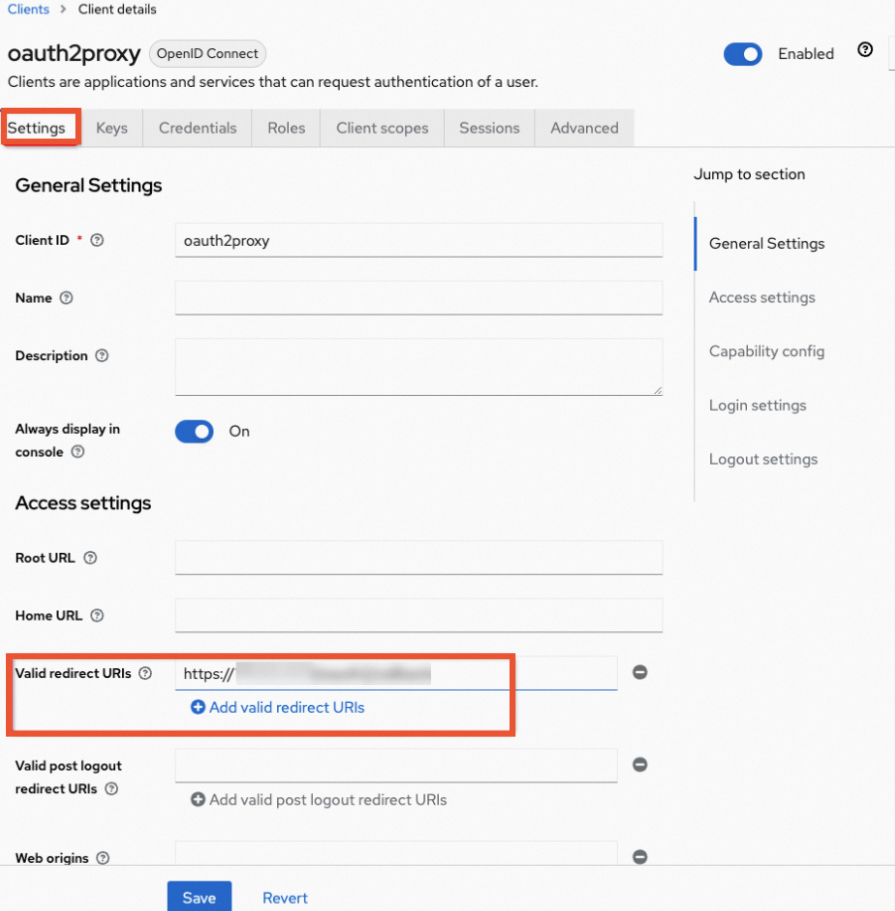

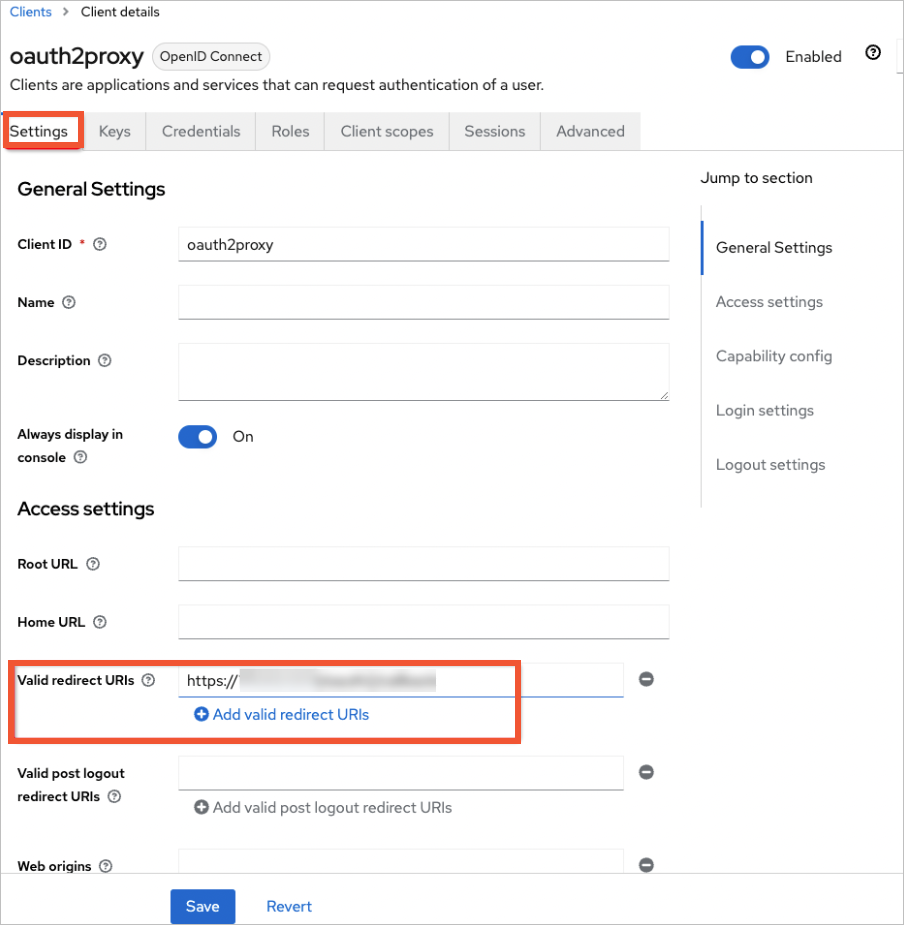

13. 次の図に示すように、[有効なリダイレクト URL] ボックスに、クラスターの oauth2-proxy のリダイレクト URL を追加します。[保存] をクリックします。

ステップ4：ASM カスタム権限付与の有効化と OIDC シングルサインオンの設定

1. ASM コンソールにログインします。左側のナビゲーションウィンドウで、[Service Mesh] > [メッシュ管理] を選択します。

2. [メッシュ管理] ページで、ASM インスタンスの名前をクリックします。左側のナビゲーションウィンドウで、[メッシュセキュリティセンター] > [カスタム権限付与サービス] を選択します。

3. [カスタム権限付与サービス] ページで、[カスタム権限付与サービスの関連付け] をクリックし、[OIDC ID 認証・権限付与サービス] を選択し、サービスのパラメーターを設定してから [作成] をクリックします。



   作成した OpenID Connect (OIDC) アプリケーションの情報に基づいてパラメーターを設定します。ASM ゲートウェイをログインリダイレクトアドレスとして使用できます。Cookie シークレットの詳細については、「Cookie シークレットの生成」をご参照ください。

   • [IdP OIDC 発行者 URL]：http://${ASM_gateway_address}/realms/${realm_created_in_Keycloak}。

   • [ClientID] および [Client Secret]：前のステップで記録したパラメーターを入力します。

   • [スコープ]：OpenID スコープは必須です。必要に応じて他のスコープを追加できます。

4. 次の YAML ファイルを使用して仮想サービスを作成します。

   apiVersion: networking.istio.io/v1beta1
   kind: VirtualService
   metadata:
     name: oauth2-vs
     namespace: istio-system
   spec:
     gateways:
       - ingressgateway
     hosts:
       - '*'
     http:
       - match:
           - uri:
               prefix: /oauth2
         name: oauth2
         route:
           - destination:
               host: asm-oauth2proxy-httpextauth-oidc.istio-system.svc.cluster.local
               port:
                 number: 4180

   説明

   • route フィールドで、host を ACK クラスターの istio-system 名前空間にある Oauth2Proxy サービスの名前に置き換えます。

   • 仮想サービスの競合を防ぐため、他の仮想サービスが /oauth2 プレフィックスを持つパスと一致しないことを確認してください。

ステップ5：権限付ポリシーの作成

1. [メッシュ管理] ページで、ASM インスタンスの名前をクリックします。左側のナビゲーションウィンドウで、[メッシュセキュリティセンター] > [AuthorizationPolicy] を選択します。

2. 権限付与ポリシー詳細ページで、[YAML で作成] をクリックします。

3. [作成] ページで、[名前空間] と [シナリオテンプレート] を選択し、次の YAML ファイルを設定して、[作成] をクリックします。

   apiVersion: security.istio.io/v1beta1
   kind: AuthorizationPolicy
   metadata:
     name: oidc
     namespace: istio-system
   spec:
     action: CUSTOM
     provider:
       name: httpextauth-oidc
     rules:
       - to:
           - operation:
               notPorts:
                 - '80'
     selector:
       matchLabels:
         istio: ingressgateway

   説明

   • AuthorizationPolicy は、ポート 80 を除くすべてのポートへのアクセスに権限付与が必要であることを指定します。

   • provider name には、関連付けられたカスタム権限付与サービスの名前を入力します。名前はカスタム権限付与サービスのリストで確認できます。

ステップ6：検証

1. ブラウザで ${External_IP_of_ASM_gateway:80} にアクセスします。

   期待される結果：前の図に示すページが表示されます。これは、シングルサインオン (SSO) が有効になっていることを示します。

2. [OpenID Connect でサインイン] をクリックします。[Keycloak] ログインページで、ステップ 3 で作成したテストアカウントとパスワードを入力し、[ログイン] をクリックします。

   期待される結果：

3. [リクエストインスペクション] をクリックし、[/headers] > [試してみる] > [実行] を選択します。

   期待される結果：

4. JWT デバッガーで、前のステップのリクエストから JSON Web トークン (JWT) を解析します。トークンは Bearer に続く値です。詳細については、「JWT Debugger」をご参照ください。

   期待される結果：トークンが解析されると、Keycloak からのユーザー情報が表示されます。これは、ASM が JWT を検証したことを示します。
