Alibaba Cloud Service Mesh:NLBインスタンスをイングレスゲートウェイに関連付ける

前提条件

KubernetesクラスターがASMインスタンスに追加されていること。以下の条件を満たしている必要があります。

• Kubernetesクラスターのバージョンが V1.24 以降であり、クラウドコントローラーマネージャー（CCM）のバージョンが V2.5.0 以降であること。

• ASMインスタンスのバージョンが V1.18 以降であること。

• ACKクラスターが存在するVPCに、少なくとも 2 つのゾーンに vSwitch があること。

手順

1. ASMコンソール にログインします。左側のナビゲーションペインで、[サービスメッシュ] > [メッシュ管理] を選択します。

2. [メッシュ管理] ページで、ASMインスタンスの名前をクリックします。左側のナビゲーションペインで、[ASMゲートウェイ] > [イングレスゲートウェイ] を選択します。

3. コンソールまたはYAMLテンプレートを使用してイングレスゲートウェイを作成することを選択できます。

   コンソールを使用してイングレスゲートウェイを作成する

   [イングレスゲートウェイ] ページで、[作成] をクリックします。このトピックでは、NLBインスタンスのパラメーターについてのみ説明します。他の構成パラメーターの詳細については、「イングレスゲートウェイを作成する」をご参照ください。

   構成項目	説明
   NLB	[サービスの種類] が [ロードバランサー] に設定されている場合にのみ、この構成が必要です。 [インターネットアクセス] と [VPCアクセス] がサポートされています。
   SLBインスタンスの作成	デフォルトでは、コンソールで [SLBインスタンスの作成] が選択されています。必要に応じて、[既存の SLB インスタンスを使用する] を選択できます。 このオプションを選択した後、以下の [NLBインスタンスのゾーンを選択] で、少なくとも 2 つのゾーン にデプロイされた vSwitch を選択する必要があります。
   既存の SLB インスタンスを使用する	このオプションを選択した後、以下の [既存のロードバランサーを選択] で、既存の NLB インスタンスを選択する必要があります。 重要 Kubernetesサービスごとにロードバランサーを割り当てることをお勧めします。複数のKubernetesサービスが同じロードバランサーを共有する場合、以下のリスクと制限があります。 既存のロードバランサーを使用すると、既存のリスナーが上書きされ、アプリケーションにアクセスできなくなる可能性があります。 Kubernetes が Service を介して作成したロードバランサーは再利用できません。コンソールで手動で作成されたもの（または OpenAPI を呼び出して作成されたもの）のみを再利用できます。 同じロードバランサーを共有する複数の Service は、ポートの競合が発生するため、同じフロントエンドリスナーポートを持つことはできません。 ロードバランサーを再利用する場合、リスナーと vServer グループの名前は Kubernetes によって一意の識別子として使用されます。したがって、リスナーまたは vServer グループの名前を変更しないでください。 クロス クラスターおよびクロス リージョンのロードバランサーの再利用はサポートされていません。

   YAMLテンプレートを使用してイングレスゲートウェイを作成する

   [イングレスゲートウェイ] ページで、[YAML テンプレートを使用] をクリックし、ゲートウェイ名を ingressgateway-nlb-test に設定し、[名前空間] に [istio-system] を選択します。次の YAML を構成します。

   YAMLでは、loadBalancerClass を alibabacloud.com/nlb に設定する必要があります。 NLBインスタンスの仕様を指定する必要はありませんが、少なくとも 2 つのゾーンを指定する必要があります。

   展開して YAML を表示

   apiVersion: istio.alibabacloud.com/v1
   kind: IstioGateway
   metadata:
     name: ingressgateway-nlb-test
     namespace: istio-system
   spec:
     affinity:
       podAntiAffinity:
         preferredDuringSchedulingIgnoredDuringExecution:
         - podAffinityTerm:
             labelSelector:
               matchExpressions:
               - key: istio
                 operator: In
                 values:
                 - ingressgateway
             topologyKey: kubernetes.io/hostname
           weight: 1
     autoCreateGatewayYaml: false
     clusterIds:
     - ${現在のメッシュに追加されたクラスターID} // 翻訳済みのコメント
     disableContainerPortExposed: true
     dnsPolicy: ClusterFirst
     externalTrafficPolicy: Local
     gatewayType: ingress
     hostNetwork: false
     ports:
     - name: http-0
       port: 80
       protocol: HTTP
       targetPort: 80
     - name: https-1
       port: 443
       protocol: HTTPS
       targetPort: 443
     replicaCount: 2
     resources:
       limits:
         cpu: "2"
         memory: 4G
       requests:
         cpu: 200m
         memory: 256Mi
     rollingMaxSurge: 25%
     rollingMaxUnavailable: 25%
     runAsRoot: true
     serviceAnnotations:
       service.beta.kubernetes.io/alibaba-cloud-loadbalancer-connection-drain: "on"
       service.beta.kubernetes.io/alibaba-cloud-loadbalancer-connection-drain-timeout: "10"
       service.beta.kubernetes.io/alicloud-loadbalancer-address-type: internet
       service.beta.kubernetes.io/alibaba-cloud-loadbalancer-zone-maps: ${ゾーンID}:${このゾーンのVSwitch ID},${別のゾーンID}:${このゾーンのVSwitch ID}	// 翻訳済みのコメント。例： cn-hangzhou-g:vsw-bp1xxxxxxxxxx,cn-hangzhou-j:vsw-bp1xxxxxxxxxx
     serviceType: LoadBalancer
     loadBalancerClass: alibabacloud.com/nlb

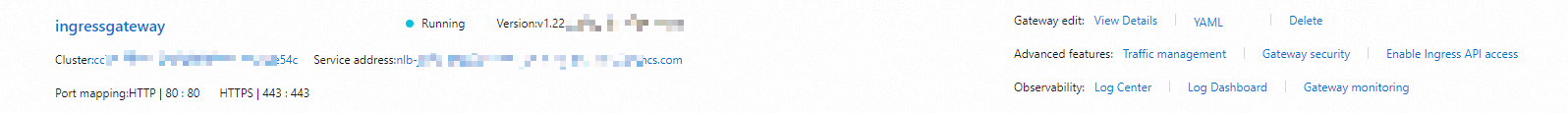

   作成が完了すると、ページは次のように表示されます。 CLBを使用するゲートウェイの場合、[サービスアドレス] は IP アドレスとして表示されます。 NLBを使用するゲートウェイの場合、[サービスアドレス] はドメイン名として表示されます。イングレスゲートウェイの作成時に 2 つのゾーンを指定すると、2 つの IP アドレスがドメイン名にバインドされます。



   NLBコンソール にログインして、現在の NLB のステータスを表示できます。詳細については、「アノテーションを使用してネットワークベースのロードバランシング NLB を構成する」および「NLB の課金」をご参照ください。
