    Alibaba Cloud Service Mesh:ASM インスタンスの DNS プロキシ機能を使用する

    最終更新日:Jan 13, 2025

    Service Mesh (ASM) インスタンスのサイドカープロキシは、ドメインネームシステム (DNS) プロキシとして機能できます。アプリケーションが ASM インスタンスで DNS クエリを開始すると、サイドカープロキシはクエリを透過的にインターセプトし、DNS サービスを提供します。このトピックでは、ASM で DNS プロキシ機能を有効化および使用する方法について説明します。

    前提条件

    背景情報

    デフォルトでは、Kubernetes 用 Container Service (ACK) クラスターに一連の DNS サービスがデプロイされ、ワークロードに DNS 機能を提供します。これにより、クラスターで実行されるアプリケーションは、DNS サービスを使用して他のサービスを検出できます。

    DNS サーバーはすべての Kubernetes クラスターで実行されます。各ポッドは DNS サービスに内部 DNS サーバーを使用します。デフォルトでは、サイドカープロキシは DNS クエリをインターセプトせず、各アプリケーションは他のサービスへの接続を確立する前にドメイン名解決を試みます。ASM で DNS プロキシ機能が有効になると、サイドカープロキシはアプリケーションからの DNS クエリを透過的にインターセプトし、DNS サービスを提供します。これにより、ドメイン名解決が高速化されます。

    DNS プロキシ機能を有効にする

    シナリオ 1：DNS プロキシ機能をグローバルに有効にする

    1. ASM コンソール にログインします。左側のナビゲーションペインで、[サービスメッシュ] > [メッシュ管理] を選択します。

    2. [メッシュ管理] ページで、ASM インスタンスの名前をクリックします。左側のナビゲーションペインで、[データプレーンコンポーネント管理] > [サイドカープロキシ設定] を選択します。

    3. [グローバル] タブで、[DNS プロキシ] をクリックします。[DNS プロキシを有効にする] をオンにして、[設定の更新] をクリックします。

    4. アプリケーションのポッドを再起動して、DNS 設定をアプリケーションに反映させます。

      1. ACK コンソール にログインします。

      2. ACK コンソールの左側のナビゲーションペインで、[クラスター] をクリックします。

      3. [クラスター] ページで、管理するクラスターを見つけ、クラスターの名前をクリックするか、詳細[アクション] 列の をクリックします。クラスターの詳細ページが表示されます。

      4. 詳細ページの左側のナビゲーションペインで、[ワークロード] > [ポッド] を選択します。

      5. [ポッド] ページで、削除するポッドを見つけ、その他 > 削除[アクション] 列の を選択します。

      6. [注記] ダイアログボックスで、[OK] をクリックします。

        ポッドが再起動するまで待ちます。ポッドの再起動後、DNS 設定が有効になります。

    シナリオ 2：特定の名前空間に対して DNS プロキシ機能を有効にする

    1. ASM コンソール にログインします。左側のナビゲーションペインで、[サービスメッシュ] > [メッシュ管理] を選択します。

    2. [メッシュ管理] ページで、ASM インスタンスの名前をクリックします。左側のナビゲーションペインで、[データプレーンコンポーネント管理] > [サイドカープロキシ設定] を選択します。

    3. [サイドカープロキシ設定] ページで、[名前空間] タブをクリックします。

    4. [名前空間] ドロップダウンリストから名前空間を選択し、[DNS プロキシ] をクリックし、[DNS プロキシを有効にする] を選択し、[DNS プロキシを有効にする] の横にあるスイッチをオンにして、[設定の更新] をクリックします。

    5. アプリケーションのポッドを再起動して、DNS 設定をアプリケーションに反映させます。

      1. ACK コンソール にログインします。

      2. ACK コンソールの左側のナビゲーションペインで、[クラスター] をクリックします。

      3. [クラスター] ページで、管理するクラスターを見つけ、クラスターの名前をクリックするか、詳細[アクション] 列の をクリックします。クラスターの詳細ページが表示されます。

      4. 詳細ページの左側のナビゲーションペインで、[ワークロード] > [ポッド] を選択します。

      5. [ポッド] ページで、削除するポッドを見つけ、その他 > 削除[アクション] 列の を選択します。

      6. [注記] ダイアログボックスで、[OK] をクリックします。

        ポッドが再起動するまで待ちます。ポッドの再起動後、DNS 設定が有効になります。

    シナリオ 3：特定のポッドに対して DNS プロキシ機能を有効にする

    ポッドの YAML ファイルに特定のアノテーションを追加して、ポッドに対して DNS プロキシ機能を有効にすることができます。

    1. ACK コンソール にログインします。

    2. ACK コンソールの左側のナビゲーションペインで、[クラスター] をクリックします。

    3. [クラスター] ページで、管理するクラスターを見つけ、クラスターの名前をクリックするか、詳細[アクション] 列の をクリックします。クラスターの詳細ページが表示されます。

    4. 詳細ページの左側のナビゲーションペインで、[ワークロード] > [デプロイメント] を選択します。

    5. [デプロイメント] ページで、DNS プロキシ機能を有効にするアプリケーションを見つけ、その他 > YAML で表示[アクション] 列の を選択します。

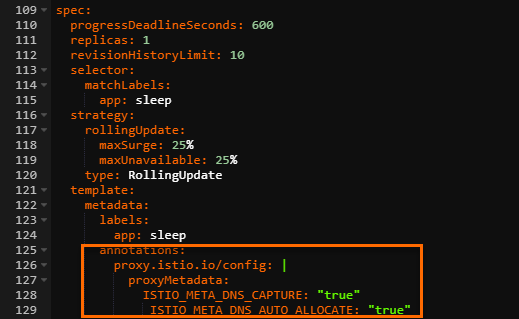

    6. [YAML の編集] ダイアログボックスで、spec セクションに次のアノテーションを追加し、[更新] をクリックします。

      annotations:
  proxy.istio.io/config: |
    proxyMetadata:
      ISTIO_META_DNS_CAPTURE: "true"  // DNS キャプチャを有効にする
      ISTIO_META_DNS_AUTO_ALLOCATE: "true" // DNS 自動割り当てを有効にする

      注释

    7. アプリケーションのポッドを再起動して、DNS 設定をアプリケーションに反映させます。

      1. ACK コンソール にログインします。

      2. ACK コンソールの左側のナビゲーションペインで、[クラスター] をクリックします。

      3. [クラスター] ページで、管理するクラスターを見つけ、クラスターの名前をクリックするか、詳細[アクション] 列の をクリックします。クラスターの詳細ページが表示されます。

      4. 詳細ページの左側のナビゲーションペインで、[ワークロード] > [ポッド] を選択します。

      5. [ポッド] ページで、削除するポッドを見つけ、その他 > 削除[アクション] 列の を選択します。

      6. [注記] ダイアログボックスで、[OK] をクリックします。

        ポッドが再起動するまで待ちます。ポッドの再起動後、DNS 設定が有効になります。

    DNS プロキシ機能を使用する

    手順 1：サービスエントリを作成する

    サービスエントリを作成して、ASM インスタンスの内部サービスレジストリに aliyun.com を追加します。

    1. ASM コンソール にログインします。

    2. 左側のナビゲーションペインで、[サービスメッシュ] > [メッシュ管理] を選択します。

    3. [メッシュ管理] ページで、構成する ASM インスタンスを見つけます。[管理] 列で、ASM インスタンスの名前をクリックするか、[アクション] をクリックします。

    4. ASM インスタンスの詳細ページで、[クラスターとワークロードの管理] > [外部サービス (serviceentry)] を選択します。表示されるページで、[YAML から作成] をクリックします。

    5. [作成] ページで、[名前空間] パラメーターと [テンプレート] パラメーターを設定し、次のコンテンツを YAML コードエディターにコピーして、[作成] をクリックします。

      apiVersion: networking.istio.io/v1beta1
kind: ServiceEntry
metadata:
 name: test1-mydnsproxying
spec:
 hosts:
 - aliyun.com
 location: MESH_EXTERNAL
 ports:
 - number: 443
   name: https
   protocol: TLS
 resolution: DNS

    手順 2：サンプルアプリケーションをデプロイする

    1. クラスターの kubeconfig ファイルを取得し、kubectl を使用してクラスターに接続します。詳細については、「クラスターの kubeconfig ファイルを取得し、kubectl を使用してクラスターに接続する」をご参照ください。

    2. sleep.yaml という名前のファイルを作成し、次のコンテンツをファイルにコピーします。

      sleep.yaml ファイルを表示

      apiVersion: v1
kind: ServiceAccount
metadata:
  name: sleep
---
apiVersion: v1
kind: Service
metadata:
  name: sleep
  labels:
    app: sleep
    service: sleep
spec:
  ports:
  - port: 80
    name: http
  selector:
    app: sleep
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: sleep
spec:
  replicas: 1
  selector:
    matchLabels:
      app: sleep
  template:
    metadata:
      labels:
        app: sleep
    spec:
      terminationGracePeriodSeconds: 0
      serviceAccountName: sleep
      containers:
      - name: sleep
        image: curlimages/curl
        command: ["/bin/sleep", "3650d"]
        imagePullPolicy: IfNotPresent
        volumeMounts:
        - mountPath: /etc/sleep/tls
          name: secret-volume
      volumes:
      - name: secret-volume
        secret:
          secretName: sleep-secret
          optional: true

    3. 次のコマンドを実行して、sleep アプリケーションをデプロイします。

      kubectl apply -f sleep.yaml

    4. 次のコマンドを実行して、sleep アプリケーションのポッドが起動されているかどうかを確認します。

      kubectl get pod |grep sleep

      予期される出力：

      NAME                       READY   STATUS    RESTARTS   AGE
sleep-66cd8f684f-nxw8v     2/2     Running   0          16m

    手順 3：sleep アプリケーションのポッドに対して DNS プロキシ機能を有効にする

    1. ACK コンソール にログインします。

    2. ACK コンソールの左側のナビゲーションペインで、[クラスター] をクリックします。

    3. [クラスター] ページで、管理するクラスターを見つけ、クラスターの名前をクリックするか、詳細[アクション] 列の をクリックします。クラスターの詳細ページが表示されます。

    4. 詳細ページの左側のナビゲーションペインで、[ワークロード] > [デプロイメント] を選択します。

    5. [デプロイメント] ページで、DNS プロキシ機能を有効にするアプリケーションを見つけ、その他 > YAML で表示[アクション] 列の を選択します。

    6. [YAML の編集] ダイアログボックスで、spec セクションに次のアノテーションを追加し、[更新] をクリックします。

      annotations:
  proxy.istio.io/config: |
    proxyMetadata:
      ISTIO_META_DNS_CAPTURE: "true" // DNS キャプチャを有効にする
      ISTIO_META_DNS_AUTO_ALLOCATE: "true" // DNS 自動割り当てを有効にする

      注释

    7. sleep アプリケーションのポッドを再起動して、DNS 設定がアプリケーションに反映されるようにします。

      1. ACK コンソール にログインします。

      2. ACK コンソールの左側のナビゲーションペインで、[クラスター] をクリックします。

      3. [クラスター] ページで、管理するクラスターを見つけ、クラスターの名前をクリックするか、詳細[アクション] 列の をクリックします。クラスターの詳細ページが表示されます。

      4. 詳細ページの左側のナビゲーションペインで、[ワークロード] > [ポッド] を選択します。

      5. [ポッド] ページで、sleep アプリケーションのポッドを見つけ、その他 > 削除[アクション] 列の を選択します。

      6. [注記] ダイアログボックスで、[OK] をクリックします。

        ポッドが再起動するまで待ちます。ポッドの再起動後、DNS 設定が有効になります。

    手順 4：DNS プロキシ機能が有効になっていることを確認する

    1. istio-init コンテナーのログを表示します。

      1. ACK コンソール にログインします。

      2. ACK コンソールの左側のナビゲーションペインで、[クラスター] をクリックします。

      3. [クラスター] ページで、管理するクラスターを見つけ、クラスターの名前をクリックするか、詳細[アクション] 列の をクリックします。クラスターの詳細ページが表示されます。

      4. 詳細ページの左側のナビゲーションペインで、[ワークロード] > [ポッド] を選択します。

      5. [ポッド] ページで、sleep アプリケーションのポッドの名前をクリックします。

      6. ポッドの詳細ページで、[ログ] タブをクリックし、[コンテナー] パラメーターを [istio-init] に設定します。

        次のログが表示されます。

        -A OUTPUT -p udp --dport 53 -d 192.168.0.10/32 -j REDIRECT --to-port 15053
-A ISTIO_OUTPUT -p tcp --dport 53 -d 192.168.0.10/32 -j REDIRECT --to-ports 15053

        サイドカープロキシは、iptables ルールに基づいて他のタイプのトラフィックをインターセプトするのと同じ方法で、ポッドからのすべての DNS クエリをインターセプトします。Istio は追加の iptables ルールを追加して、TCP または UDP ポート 53 の Kubernetes DNS サービス (CoreDNS サービスなど) に送信されるすべての DNS クエリをポート 15053 にリダイレクトします。

    2. pilot-agent プロセスが listen しているポートを表示します。

      1. 詳細ページの左側のナビゲーションペインで、[ワークロード] > [ポッド] を選択します。

      2. [ポッド] ページで、sleep アプリケーションのポッドを見つけ、ターミナル[アクション] 列の istio-proxy をクリックします。次に、 をクリックします。

      3. istio-proxy コンテナーで、次のコマンドを実行して、pilot-agent プロセスが listen しているポートを表示します。

        netstat -anp |grep 15053

        予期される出力：

        tcp        0      0 127.0.0.1:15053         0.0.0.0:*               LISTEN      1/pilot-agent
udp        0      0 127.0.0.1:15053         0.0.0.0:*                           1/pilot-agent

        出力は、pilot-agent プロセスがポート 15053 で listen していることを示しています。すべての DNS クエリは、istio-proxy コンテナーで実行されている pilot-agent プロセスにリダイレクトされます。

    3. sleep アプリケーションで aliyun.com にアクセスします。

      1. 詳細ページの左側のナビゲーションペインで、[ワークロード] > [ポッド] を選択します。

      2. [ポッド] ページで、sleep アプリケーションのポッドを見つけ、ターミナル[アクション] 列の スリープ をクリックします。次に、 をクリックします。

      3. sleep コンテナーで次のコマンドを実行して、aliyun.com にアクセスします。

        curl -v https://aliyun.com

        予期される出力：

        *   Trying 240.240.**.**:443...
* Connected to aliyun.com (240.240.**.**) port 443 (#0)

        出力は、IP アドレス 240.240.**.** が返されたことを示しています。この IP アドレスは実際のパブリック IP アドレスではありません。代わりに、ASM インスタンスによって自動的に割り当てられる仮想 IP アドレスです。これは、ASM インスタンスが iptables を使用して kube-dns サービスに送信されるリクエストをインターセプトし、sleep アプリケーションのポッドで実行されているサイドカープロキシにリクエストをルーティングするためです。sleep アプリケーションのポッドが aliyun.com を仮想 IP アドレスに解決してリクエストを送信すると、仮想 IP アドレスはサイドカープロキシによって解決された実際のパブリック IP アドレスに変換されます。

    DNS プロキシ機能のデバッグログを有効にする

    DNS プロキシ機能のデバッグログを有効にすると、pilot-agent プロセスはアプリケーションコンテナーから開始されたすべての DNS クエリを記録します。

    1. ACK コンソール にログインします。

    2. ACK コンソールの左側のナビゲーションペインで、[クラスター] をクリックします。

    3. [クラスター] ページで、管理するクラスターを見つけ、クラスターの名前をクリックするか、詳細[アクション] 列の をクリックします。クラスターの詳細ページが表示されます。

    4. 詳細ページの左側のナビゲーションペインで、[ワークロード] > [デプロイメント] を選択します。

    5. [デプロイメント] ページで、DNS プロキシ機能を有効にするアプリケーションを見つけ、その他 > YAML で表示[アクション] 列の を選択します。

    6. [YAML の編集] ダイアログボックスで、spec セクションに次のアノテーションを追加し、[更新] をクリックします。

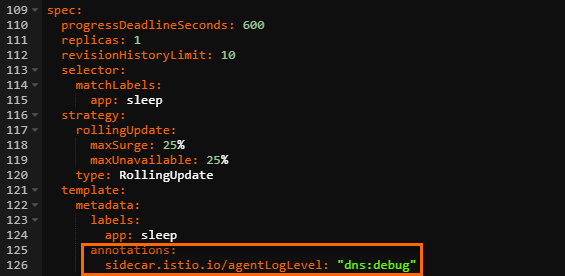

      annotations:
  sidecar.istio.io/agentLogLevel: "dns:debug" // DNS デバッグログレベルを設定する

      日志注释

    7. クラスターで次のコマンドを実行して、デバッグログを表示します。

      kubectl logs -n default sleep-85fdfd8896-2ctq4 -c istio-proxy | grep debug

      予期される出力の表示

      2022-03-28T12:15:05.064562Z    debug    dns    request ;; opcode: QUERY, status: NOERROR, id: 16390
;; flags: rd; QUERY: 1, ANSWER: 0, AUTHORITY: 0, ADDITIONAL: 0

;; QUESTION SECTION:
;alibabacloud.com.default.svc.cluster.local.    IN     AAAA
    protocol=udp edns=false id=1c71c9f1-e051-49e9-8d04-d7c82ee****
2022-03-28T12:15:05.064572Z    debug    dns    request ;; opcode: QUERY, status: NOERROR, id: 16016
;; flags: rd; QUERY: 1, ANSWER: 0, AUTHORITY: 0, ADDITIONAL: 0

;; QUESTION SECTION:
;alibabacloud.com.default.svc.cluster.local.    IN     A
    protocol=udp edns=false id=4cec8078-5355-4d1b-b496-ab57367****
2022-03-28T12:15:05.064593Z    debug    dns    response for hostname "alibabacloud.com.default.svc.cluster.local." (found=true): ;; opcode: QUERY, status: NOERROR, id: 16390
;; flags: qr aa rd; QUERY: 1, ANSWER: 0, AUTHORITY: 0, ADDITIONAL: 0

;; QUESTION SECTION:
;alibabacloud.com.default.svc.cluster.local.    IN     AAAA
    protocol=udp edns=false id=1c71c9f1-e051-49e9-8d04-d7c82ee****
2022-03-28T12:15:05.064614Z    debug    dns    response for hostname "alibabacloud.com.default.svc.cluster.local." (found=true): ;; opcode: QUERY, status: NOERROR, id: 16016
;; flags: qr aa rd; QUERY: 1, ANSWER: 2, AUTHORITY: 0, ADDITIONAL: 0

;; QUESTION SECTION:
;alibabacloud.com.default.svc.cluster.local.    IN     A

;; ANSWER SECTION:
alibabacloud.com.default.svc.cluster.local.    30    IN    CNAME    alibabacloud.com.
alibabacloud.com.    30    IN    A    240.240.**.**
    protocol=udp edns=false id=4cec8078-5355-4d1b-b496-ab573670****

      found=true を含むログエントリは、DNS クエリのローカルレジストリでドメイン名が見つかり、ドメイン名が解決されたことを示しています。
