Alibaba Cloud Service Mesh:ASM でアプリケーションの SLO を構成する

手順 1：HTTPBin アプリケーションをデプロイする

1. 次の内容を含む httpbin.yaml ファイルを作成します。

   展開して httpbin.yaml ファイルを表示する

   ##################################################################################################
   # httpbin サービス
   ##################################################################################################
   apiVersion: v1
   kind: ServiceAccount
   metadata:
     name: httpbin
   ---
   apiVersion: v1
   kind: Service
   metadata:
     name: httpbin
     labels:
       app: httpbin
       service: httpbin
   spec:
     ports:
     - name: http
       port: 8000
       targetPort: 80
     selector:
       app: httpbin
   ---
   apiVersion: apps/v1
   kind: Deployment
   metadata:
     name: httpbin
   spec:
     replicas: 1
     selector:
       matchLabels:
         app: httpbin
         version: v1
     template:
       metadata:
         labels:
           app: httpbin
           version: v1
       spec:
         serviceAccountName: httpbin
         containers:
         - image: docker.io/kennethreitz/httpbin
           imagePullPolicy: IfNotPresent
           name: httpbin
           ports:
           - containerPort: 80

2. kubectl を使用して ACK クラスターに接続し、次のコマンドを実行して HTTPBin アプリケーションをデプロイします。

   kubectl を使用して ACK クラスターに接続する方法の詳細については、「クラスターの kubeconfig ファイルを取得し、kubectl を使用してクラスターに接続する」をご参照ください。

   kubectl apply -f httpbin.yaml

手順 2：仮想サービスと Istio ゲートウェイを作成する

1. 次の内容を含む httpbin-gateway.yaml ファイルを作成します。

   展開して httpbin-gateway.yaml ファイルを表示する

   apiVersion: networking.istio.io/v1alpha3
   kind: Gateway
   metadata:
     name: httpbin-gateway
   spec:
     selector:
       istio: ingressgateway
     servers:
     - port:
         number: 80
         name: http
         protocol: HTTP
       hosts:
       - "*"
   ---
   apiVersion: networking.istio.io/v1alpha3
   kind: VirtualService
   metadata:
     name: httpbin
   spec:
     hosts:
     - "*"
     gateways:
     - httpbin-gateway
     http:
     - route:
       - destination:
           host: httpbin
           port:
             number: 8000

2. kubectl を使用して ASM インスタンスに接続し、次のコマンドを実行して仮想サービスと Istio ゲートウェイをデプロイします。

   kubectl を使用して ASM インスタンスに接続する方法の詳細については、「コントロールプレーンで kubectl を使用して Istio リソースにアクセスする」をご参照ください。

   kubectl apply -f httpbin-gateway.yaml

3. ブラウザーのアドレスバーに http://{イングレスゲートウェイの IP アドレス} と入力します。

   イングレスゲートウェイの IP アドレスを取得する方法の詳細については、「Istio リソースを使用してトラフィックをサービスの異なるバージョンにルーティングする」をご参照ください。 HTTPBin アプリケーションのページが表示された場合は、HTTPBin アプリケーションが正常にデプロイされています。

手順 3：SLO を構成する

この例では、デフォルトの名前空間の HTTPBin アプリケーションに対して SLO を構成して、サービスの可用性を指定します。目標は 99% で、SLO が有効になる期間は 30 日です。 2 つの重大度レベルのアラート（ページとチケット）が構成されています。 SLO 関連の概念の詳細については、「SLO の概要」をご参照ください。

1. ASM コンソール にログインします。左側のナビゲーションペインで、[service Mesh] > [メッシュ管理] を選択します。

2. [メッシュ管理] ページで、ASM インスタンスの名前をクリックします。左側のナビゲーションペインで、[可観測性管理センター] > [SLO 構成] を選択します。

3. [SLO 構成] ページの上部にある 既定[名前空間] ドロップダウンリストから 作成httpbin 名前空間を選択し、 サービスの [アクション] 列にある をクリックします。

4. [基本情報] セクションの [作成] ページで、[期間] を [30d] に設定します。

5. [SLO ルール] タブをクリックします。 [名前] を asm-slo に、[プラグインタイプ] を [可用性] に、[目標] を 99 に設定します。 [アラートルールを有効にする] をオンにし、[アラートルール名] を asm-alert に設定します。 [チケットレベルのアラートルールを有効にする] と [ページレベルのアラートルールを有効にする] をオンにします。

6. （オプション）ページの下部にある [プレビュー] をクリックして構成を表示します。構成が正しいことを確認し、[送信] をクリックします。

   構成ファイルのフィールドの詳細については、「SLO CRD フィールドの説明」をご参照ください。

7. ページの下部にある [作成] をクリックします。

手順 4：自動生成された Prometheus ルールを表示する

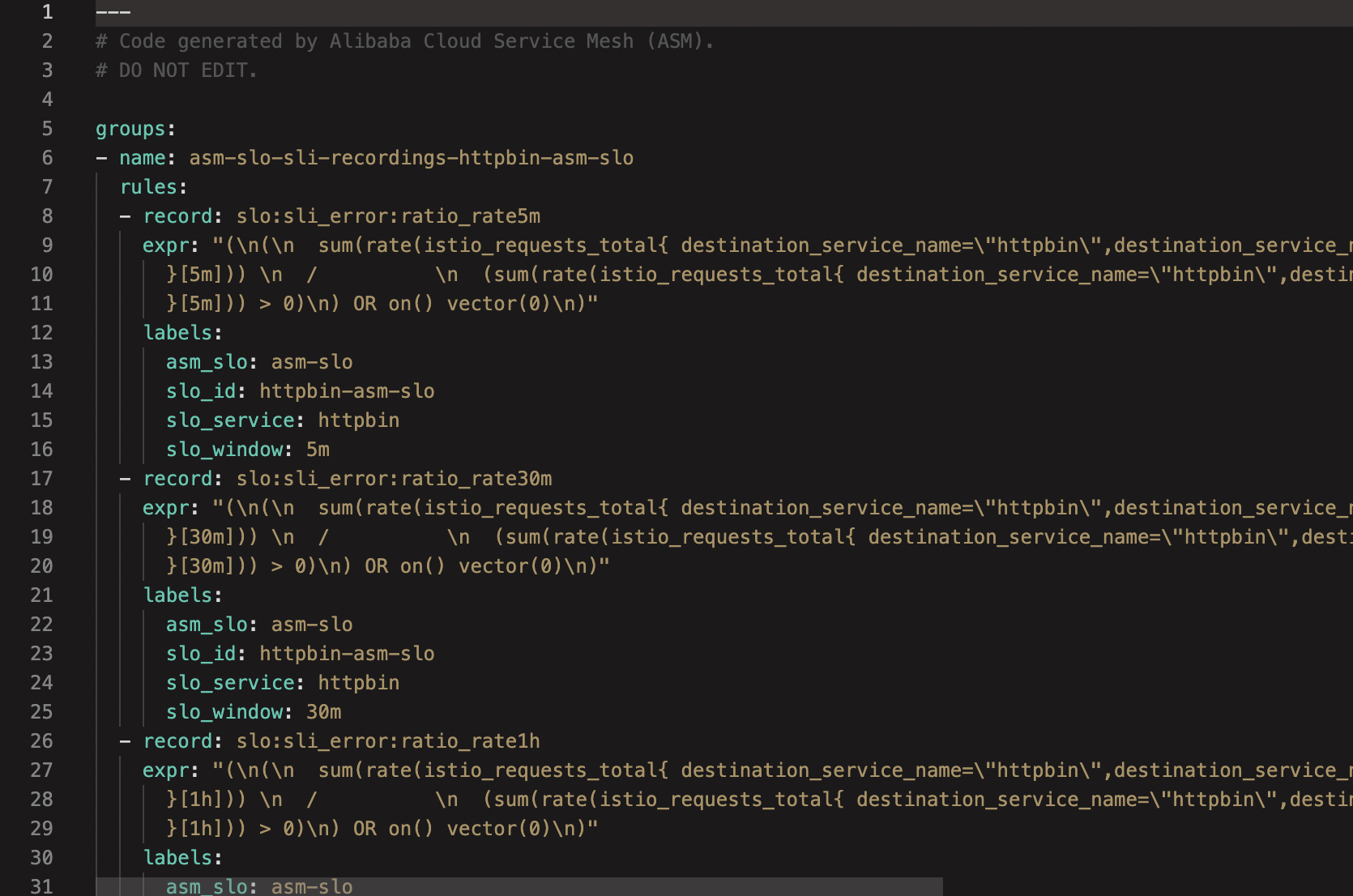

SLO を構成した後、次の操作を実行して、自動生成された Prometheus ルールを表示できます。 [SLO 構成] ページで [httpbin] サービスを見つけ、[アクション] 列の [prometheus ルールを表示] をクリックします。

groups:
- name: asm-slo-sli-recordings-httpbin-asm-slo
  rules:
  - record: slo:sli_error:ratio_rate5m
    expr: "(\n(\n  sum(rate(istio_requests_total{ destination_service_name=\"httpbin\",destination_service_namespace=\"default\",response_code=~\"(5..|429)\"
      }[5m])) \n  /          \n  (sum(rate(istio_requests_total{ destination_service_name=\"httpbin\",destination_service_namespace=\"default\"
      }[5m])) > 0)\n) OR on() vector(0)\n)"
    labels:
      asm_slo: asm-slo
      slo_id: httpbin-asm-slo
      slo_service: httpbin
      slo_window: 5m
  # ... (Prometheus ルールの残りの部分) ...

次の手順

生成された Prometheus ルールを Prometheus システムにインポートして SLO を有効にし、Grafana を使用して SLO 関連のメトリックを表示できます。詳細については、「生成された Prometheus ルールを Prometheus システムにインポートして SLO を有効にする」および「Grafana を使用して SLO を表示する」をご参照ください。
