サービスメッシュ（ASM）ゲートウェイは、サービスの可用性を向上させるために複数のクラスターにデプロイできます。複数のクラスターにサービスをデプロイし、これらのクラスターへのイングレストラフィックを管理するために、これらのクラスターに対して統合イングレスゲートウェイを構成できます。このトピックでは、複数クラスターの統合イングレスゲートウェイを構成する方法について説明します。

前提条件

アプリケーションは、ASM インスタンスの 2 つのクラスターにデプロイされています。詳細については、「ASM インスタンスへのクラスターの追加」および「ASM インスタンスへのアプリケーションのデプロイ」をご参照ください。
サイドカープロキシインジェクションは、指定された名前空間に対して有効になっています。詳細については、「自動サイドカープロキシインジェクションの有効化」をご参照ください。

構成の説明

ASM ゲートウェイが複数のクラスターにデプロイされると、ゲートウェイポッドと対応するサービスがクラスターに作成され、クラシックロードバランサー（CLB）インスタンスが各サービスにアタッチされます。したがって、複数のクラスターにサービスを提供する ASM ゲートウェイには、複数の IP アドレスがあります。

ASM ゲートウェイでは、既存の CLB インスタンスを再利用できます。ただし、複数のサービスに同じ CLB インスタンスを再利用することはお勧めしません。

このトピックでは、次の 2 つのシナリオで複数クラスターの統合イングレスゲートウェイを構成する方法について説明します。

シナリオ 1：複数クラスターの同一のゲートウェイ関連リソース構成
シナリオ 2：複数クラスターの異なるゲートウェイ関連リソース構成：たとえば、CLB インスタンスの仕様やゲートウェイレプリカの数などの構成が異なります。

シナリオ 1：複数クラスターの同一のゲートウェイ関連リソース構成

複数クラスターのゲートウェイ関連リソースが同一である場合、ASM コンソールでマルチクラスターゲートウェイを作成するか、単一クラスターゲートウェイをマルチクラスターゲートウェイに変更できます。ASM は、ゲートウェイの構成に基づいて、すべてのクラスターに同一の構成のゲートウェイを作成します。

方法 1：マルチクラスターゲートウェイを作成する

ASM コンソールで関連する構成項目を設定するか、YAML ファイルを使用して、マルチクラスターゲートウェイを作成できます。

ASM コンソールにログインします。左側のナビゲーションペインで、[サービスメッシュ] > [メッシュ管理] を選択します。
[メッシュ管理] ページで、ASM インスタンスの名前をクリックします。左側のナビゲーションペインで、[ASM ゲートウェイ] > [イングレスゲートウェイ] を選択します。

マルチクラスターゲートウェイを作成します。

方法 1：ASM コンソールで関連する構成項目を設定してマルチクラスターゲートウェイを作成する
1. [イングレスゲートウェイ] ページで、[作成] をクリックします。

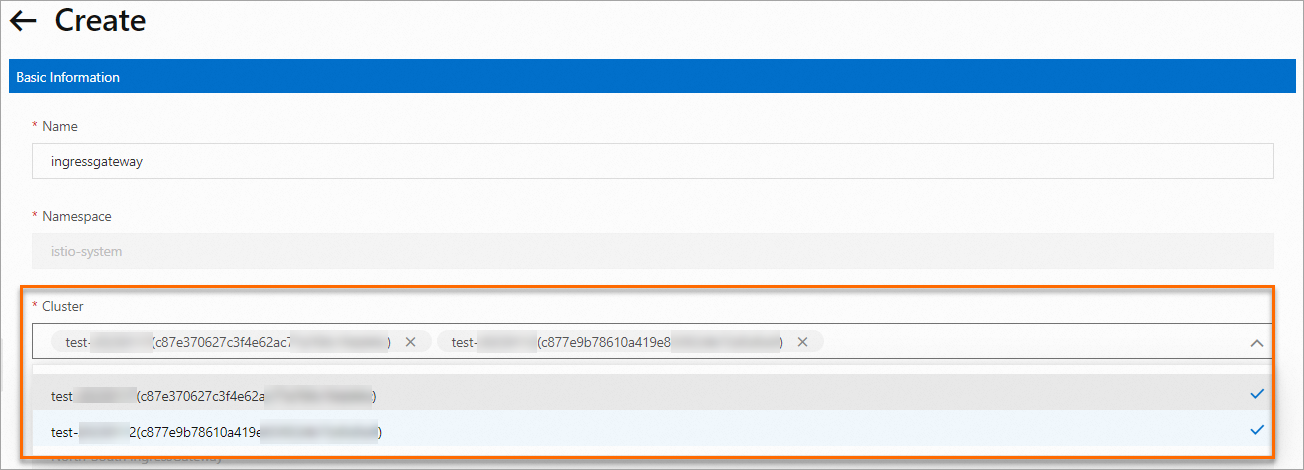

2. [作成] ページで、[クラスター] ドロップダウンリストから複数のクラスターを選択し、関連パラメーターを構成して、[作成] をクリックします。
  他の構成項目の説明については、「イングレスゲートウェイの作成」をご参照ください。

方法 2：YAML ファイルを使用してマルチクラスターゲートウェイを作成する

[イングレスゲートウェイ] ページで、[YAML から作成] をクリックします。

[作成] ページで、YAML ファイルの次のフィールドを構成し、[作成] をクリックします。

apiVersion: istio.alibabacloud.com/v1beta1
kind: IstioGateway
metadata:
  name: ingressgateway-multi-cluster
  namespace: istio-system
spec:
  affinity: {}
  autoCreateGatewayYaml: false

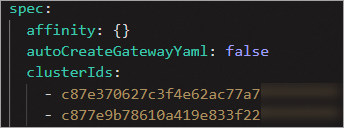

  clusterIds:
    - c87e370627c3f4e62ac77a7*********
    - c877e9b78610a419e833f22*********
  compression: {}
  cpu: {}
  dnsPolicy: ClusterFirst
  externalTrafficPolicy: Local
  gatewayType: ingress
  hostNetwork: false
  kernel:
    parameters: {}
  memory: {}
  ports:
    - name: http-0
      port: 80
      protocol: HTTP
      targetPort: 80
    - name: https-1
      port: 443
      protocol: HTTPS
      targetPort: 443
  readinessProbe: {}
  replicaCount: 2
  resources:
    limits:
      cpu: '2'
      memory: 4G
    requests:
      cpu: 200m
      memory: 256Mi
  runAsRoot: true
  sds: {}
  serviceAnnotations:
    service.beta.kubernetes.io/alibaba-cloud-loadbalancer-spec: slb.s1.small
    service.beta.kubernetes.io/alicloud-loadbalancer-address-type: internet
  serviceType: LoadBalancer

方法 2：単一クラスターゲートウェイをマルチクラスターゲートウェイに変更する

シングルクラスターゲートウェイを作成した場合は、ゲートウェイ YAML ファイルの spec.clusterIds フィールドに必要なクラスターを追加して、シングルクラスターゲートウェイをマルチクラスターゲートウェイに変更できます。

ASM コンソールにログオンします。左側のナビゲーションペインで、サービスメッシュ > メッシュ管理 を選択します。
メッシュ管理 ページで、ASM インスタンスの名前をクリックします。左側のナビゲーションペインで、ASM ゲートウェイ > イングレスゲートウェイ を選択します。
イングレスゲートウェイ ページで、管理するイングレスゲートウェイを見つけ、ゲートウェイ編集領域で YAML をクリックします。
編集ダイアログボックスで、目的のクラスターの ID を spec.clusterIds フィールドに追加し、OK をクリックします。

マルチクラスターゲートウェイが作成されているかどうかの確認

データプレーン上の 2 つのクラスターの istio-system 名前空間にあるゲートウェイのサービスリソースとデプロイメントリソースを表示できます。 2 つのクラスターに同じ構成リソースがある場合、マルチクラスターゲートウェイは正常に作成されています。

シナリオ 2：複数クラスターの異なるゲートウェイ関連リソース構成

ゲートウェイは 2 つのクラスターにデプロイされており、2 つのクラスターには異なるゲートウェイ構成が必要です。たとえば、一方のクラスターは自動的に作成された CLB インスタンスを使用する必要があり、もう一方のクラスターは既存の CLB インスタンスを再利用する必要があります。一方のクラスターには 3 つのゲートウェイレプリカが必要で、もう一方には 5 つのゲートウェイレプリカが必要です。マルチクラスターゲートウェイの構成をカスタマイズするには、対応する YAML ファイルを変更する必要があります。次の例では、マルチクラスターゲートウェイで異なるタイプの CLB インスタンスを構成する方法について説明します。一方のクラスターのゲートウェイは自動的に作成された CLB インスタンスを使用し、もう一方のクラスターのゲートウェイは既存の CLB インスタンスを再利用します。

ASM コンソールにログインします。左側のナビゲーションペインで、[サービスメッシュ] > [メッシュ管理] を選択します。
[メッシュ管理] ページで、ASM インスタンスの名前をクリックします。左側のナビゲーションペインで、[ASM ゲートウェイ] > [イングレスゲートウェイ] を選択します。
[イングレスゲートウェイ] ページで、[YAML から作成] をクリックします。

[作成] ページで、YAML ファイルの次のフィールドを構成し、[作成] をクリックします。

apiVersion: istio.alibabacloud.com/v1beta1
kind: IstioGateway
metadata:
  name: ingressgateway2
  namespace: istio-system
spec:
  autoCreateGatewayYaml: false
  clusterIds:
    - c0ed16dbd6c5e429faca464**********
    - c7d5fba8f3c974353b56522**********
  compression: {}
  cpu: {}
  dnsPolicy: ClusterFirst
  externalTrafficPolicy: Local
  gatewayType: ingress
  hostNetwork: false
  kernel:
    parameters: {}
  memory: {}
  overrides:
    c0ed16dbd6c5e429faca464***********:
      serviceAnnotations:
        service.beta.kubernetes.io/alibaba-cloud-loadbalancer-spec: slb.s1.small
        service.beta.kubernetes.io/alicloud-loadbalancer-address-type: internet
    c7d5fba8f3c974353b56522**********:
      serviceAnnotations:
        service.beta.kubernetes.io/alibaba-cloud-loadbalancer-id: lb-bp1lv01rlga********
  ports:
    - name: http-0
      port: 80
      protocol: HTTP
      targetPort: 80
    - name: https-2
      port: 443
      protocol: HTTPS
      targetPort: 443
  readinessProbe: {}
  replicaCount: 1
  resources:
    limits:
      cpu: '2'
      memory: 4G
    requests:
      cpu: 200m
      memory: 256Mi
  rollingMaxSurge: 25%
  rollingMaxUnavailable: 25%
  runAsRoot: true
  sds: {}
  serviceType: LoadBalancer

overrides フィールドは、Map タイプの構造です。キーはクラスターの ID です。その値は、ゲートウェイの spec 構成フィールドと同じです。 CLB インスタンス関連のパラメーター、ゲートウェイレプリカの数、ゲートウェイリソースの仕様などのパラメーターを構成できます。 overrides フィールドでは、各クラスターのパラメーターを個別に構成できます。この構成は、最も外側のゲートウェイ構成よりも優先されます。フィールドの説明の詳細については、「ASM ゲートウェイの CRD フィールド」をご参照ください。

マルチクラスターゲートウェイが作成されているかどうかの確認。
2 つのクラスターの istio-system 名前空間にあるゲートウェイのサービスリソースを表示できます。一方のクラスターのサービスの外部 IP アドレスが自動的に作成された CLB インスタンスの IP アドレスであり、もう一方のクラスターのサービスの外部 IP アドレスが指定された CLB インスタンスの IP アドレスである場合、マルチクラスターゲートウェイは正常に作成されています。
