この Topic では、Service Mesh (ASM) コンソールで gRPC バージョンと gRPC API に基づいて gRPC サーバーへのトラフィックをシェーピングする方法について説明します。

gRPC バージョンに基づく gRPC サーバーへのトラフィックシェーピング

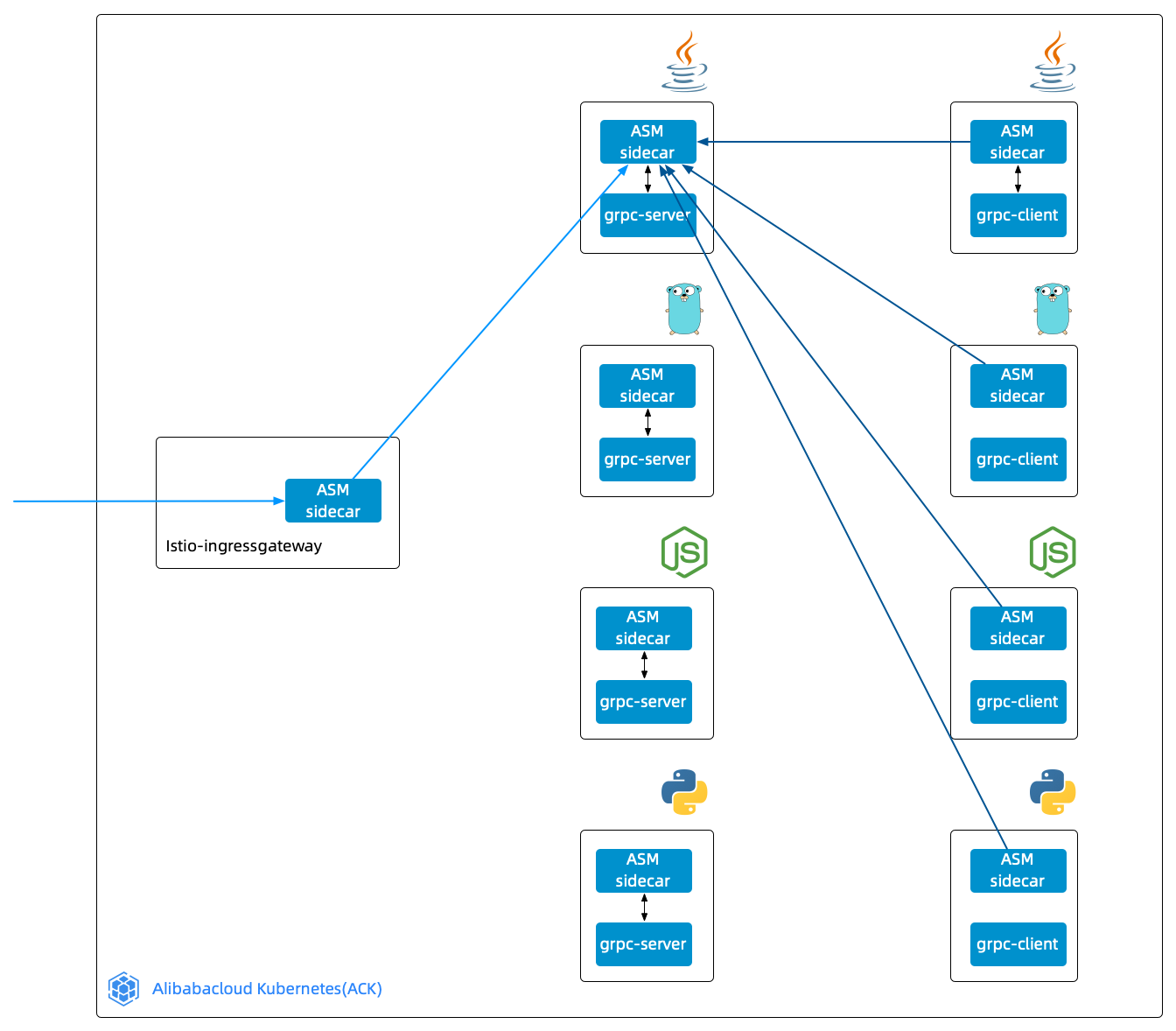

gRPC サービスは、Java、Go、Node.js、および Python の各 gRPC サーバーにデプロイされます。次の例では、gRPC クライアントからのリクエストを、Java gRPC サーバーにデプロイされている gRPC サービスにルーティングする方法を示します。 Version

ASM コンソールにログインします。
左側のナビゲーションウィンドウで、[Service Mesh] > [メッシュ管理] を選択します。
[メッシュ管理] ページで、設定する ASM インスタンスを見つけます。 ASM インスタンスの名前をクリックするか、[アクション] 列の [管理] をクリックします。
[コントロールプレーン] セクションで、[DestinationRule] タブをクリックし、[作成] をクリックします。

[作成] パネルで、[名前空間] ドロップダウンリストから目的の名前空間を選択します。次のコンテンツをコードエディタにコピーします。次に、[OK] をクリックします。

apiVersion: networking.istio.io/v1alpha3
kind: DestinationRule
metadata:
  namespace: grpc-best
  name: grpc-server-dr
spec:
  host: grpc-server-svc
  subsets:
    - name: v1
      labels:
        version: v1
    - name: v2
      labels:
        version: v2
    - name: v3
      labels:
        version: v3
    - name: v4
      labels:
        version: v4

[コントロールプレーン] セクションで、[VirtualService] タブをクリックし、[作成] をクリックします。

apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
  namespace: grpc-best
  name: grpc-server-vs
spec:
  hosts:
    - "*"
  gateways:
    - grpc-gateway
  http:
    - match:
        - port: 9996
      route:
        - destination:
            host: grpc-server-svc
            subset: v1
          weight: 100

次のコマンドを実行して、すべてのリクエストが Java gRPC サービスにルーティングされているかどうかを確認します。

for i in {1..100}; do
  docker exec -e GRPC_SERVER="${INGRESS_IP}" -it "$client_node_container" node mesh_client.js >> mesh_result
done
sort mesh_result | grep -v "^[[:space:]]*$"| uniq -c | sort -nrk1

期待される出力：

 100 TalkOneAnswerMore:JAVA
 100 TalkMoreAnswerOne:JAVA
 100 TalkBidirectional:JAVA
 100 Talk:JAVA

gRPC API 操作を使用した gRPC サーバーへのトラフィックシェーピング

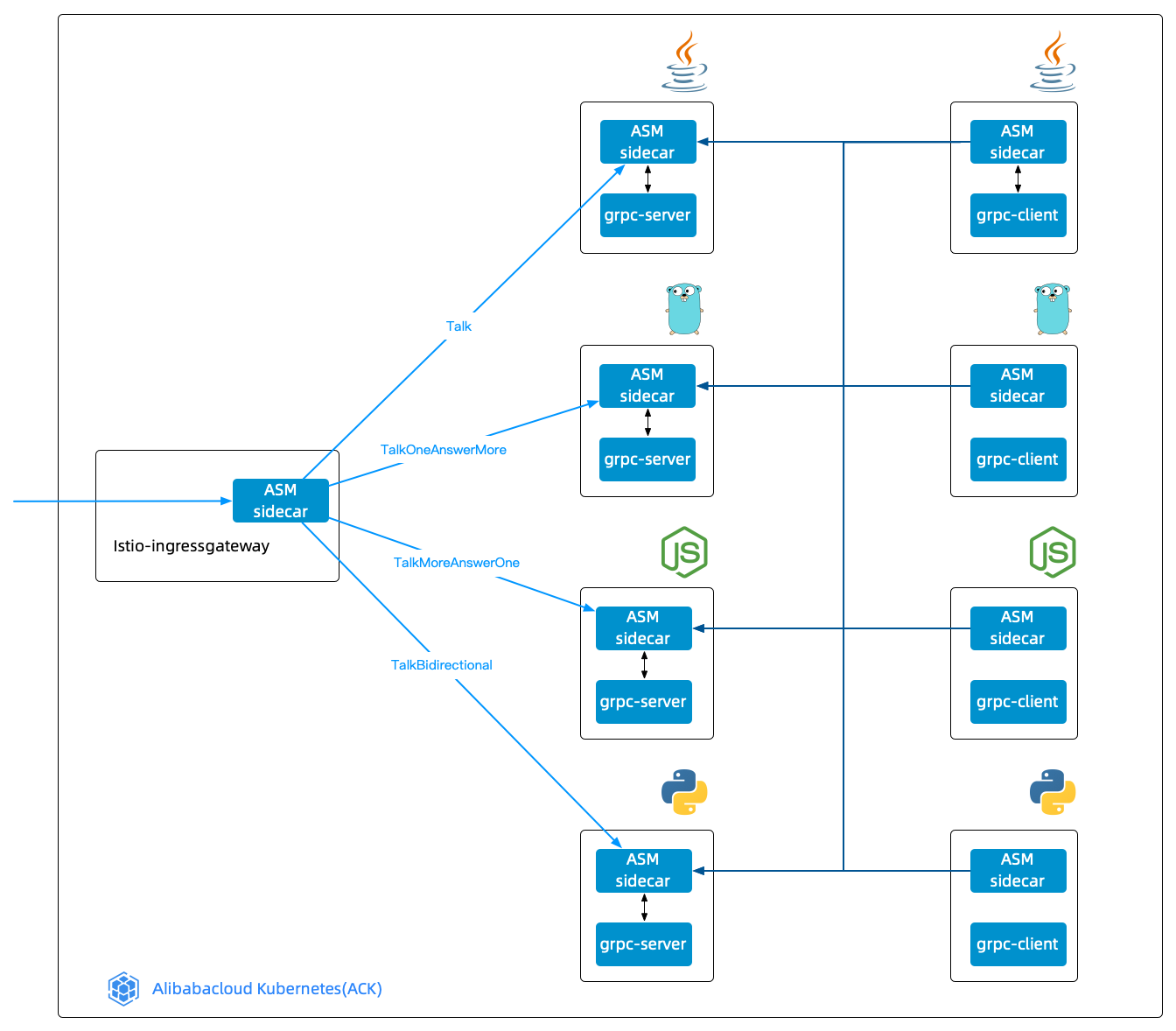

gRPC API 操作を使用して、gRPC サーバーへのトラフィックを詳細にシェーピングできます。 gRPC API 操作は、通信モデル用に構築できます。詳細については、「gRPC の通信モデルを実装する」をご参照ください。 Java、Go、Node.js、Python のプログラミング言語で、4 つの gRPC API 操作と 4 つの gRPC サービスが利用可能です。次の例では、gRPC API 操作のリクエストを、その操作と同じ言語を使用する gRPC サーバーにルーティングするルーティングルールを設定する方法を示します。 API

ASM コンソールにログインします。
左側のナビゲーションウィンドウで、[Service Mesh] > [メッシュ管理] を選択します。
[メッシュ管理] ページで、設定する ASM インスタンスを見つけます。 ASM インスタンスの名前をクリックするか、[アクション] 列の [管理] をクリックします。
[コントロールプレーン] セクションで、[VirtualService] タブをクリックし、[作成] をクリックします。

apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
  namespace: grpc-best
  name: grpc-server-vs
spec:
  hosts:
    - "*"
  gateways:
    - grpc-gateway
  http:
    - match:
        - port: 9996
        - uri:
            exact: /org.feuyeux.grpc.LandingService/talk
      route:
        - destination:
            host: grpc-server-svc
            subset: v1
          weight: 100
    - match:
        - port: 9996
        - uri:
            exact: /org.feuyeux.grpc.LandingService/talkOneAnswerMore
      route:
        - destination:
            host: grpc-server-svc
            subset: v2
          weight: 100
    - match:
        - port: 9996
        - uri:
            exact: /org.feuyeux.grpc.LandingService/talkMoreAnswerOne
      route:
        - destination:
            host: grpc-server-svc
            subset: v3
          weight: 100
    - match:
        - port: 9996
        - uri:
            exact: /org.feuyeux.grpc.LandingService/talkBidirectional
      route:
        - destination:
            host: grpc-server-svc
            subset: v4
          weight: 100

次のコマンドを実行して、各 gRPC API 操作のリクエストが、その操作と同じ言語を使用する gRPC サーバーに送信されているかどうかを確認します。

for i in {1..100}; do
  docker exec -e GRPC_SERVER="${INGRESS_IP}" -it "$client_node_container" node mesh_client.js >> mesh_result
done
sort mesh_result | grep -v "^[[:space:]]*$"| uniq -c | sort -nrk1

期待される出力：

 100 TalkOneAnswerMore:GOLANG
 100 TalkMoreAnswerOne:NODEJS
 100 TalkBidirectional:PYTHON
 100 Talk:JAVA
